ரிச்ஜ் டெக்னாலஜி கோ., லிமிடெட் சுருக்கங்கள் மற்றும் தொழில்நுட்ப அளவுருக்களால் தயாரிக்கப்பட்ட குறைந்த மின்னழுத்த சுவிட்ச்கியர் பாகங்கள்?

I. தயாரிப்பு கண்ணோட்டம்

  குறைந்த மின்னழுத்த சுவிட்ச் கியர் துணைக்கருவிகளின் தொழில்முறை உற்பத்தியாளராக, Richge Technology Co., Ltd. (Richge Technology) பல்வேறு விவரக்குறிப்புகள் மற்றும் பயன்பாட்டுக் காட்சிகளின் குறைந்த மின்னழுத்த சுவிட்ச் கியர்களுக்கு ஏற்ற, பரந்த அளவிலான தயாரிப்புத் தொடர்கள் மற்றும் மாடல்களை வழங்குகிறது. உயர் தரம், நம்பகத்தன்மை மற்றும் புதுமையான வடிவமைப்புடன், மின் அமைப்புகள், தொழில்துறை ஆட்டோமேஷன், கட்டிட மின் பொறியியல் மற்றும் பிற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

  ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் பின்வரும் பண்புகளைக் கொண்டுள்ளன:

• முழு-தொடர் கவரேஜ்: 1,000க்கும் மேற்பட்ட தயாரிப்பு வகைகள், MNS, GCS, GCK, R-Blokset, R-Okken மற்றும் R-8PT போன்ற பல்வேறு சுவிட்ச் கியர் அமைப்புகளுடன் இணக்கமானது.
• உயர் நம்பகத்தன்மை: பல்வேறு பணி நிலைமைகளின் கீழ் நிலையான செயல்பாட்டை உறுதி செய்வதற்காக சர்வதேச மற்றும் உள்நாட்டு தரங்களுடன் கண்டிப்பாக இணங்குதல்.
• மாடுலர் வடிவமைப்பு: நிறுவல், பராமரிப்பு மற்றும் மேம்படுத்துதல் ஆகியவற்றை எளிதாக்குகிறது.
• வலுவான இணக்கத்தன்மை: பல பிராண்டுகளின் குறைந்த மின்னழுத்த சுவிட்ச் கியர்களுடன் இணக்கமானது.

II. முக்கிய தயாரிப்பு வகைகள் மற்றும் தொழில்நுட்ப அளவுருக்கள்

2.1 மெயின் சர்க்யூட் கனெக்டர் தொடர்

   மெயின் சர்க்யூட் கனெக்டர்கள் குறைந்த மின்னழுத்த சுவிட்ச் கியர்களின் முக்கிய கூறுகளாகும், அவை மின் இணைப்பு மற்றும் பிரதான சுற்றுக்கு இயந்திர ஆதரவுக்கு பொறுப்பாகும். ரிச்ஜ் பல்வேறு முக்கிய சர்க்யூட் கனெக்டர் மாடல்களை வழங்குகிறது, வெவ்வேறு தற்போதைய மதிப்பீடுகள் மற்றும் நிறுவல் தேவைகளுக்கு ஏற்றது.

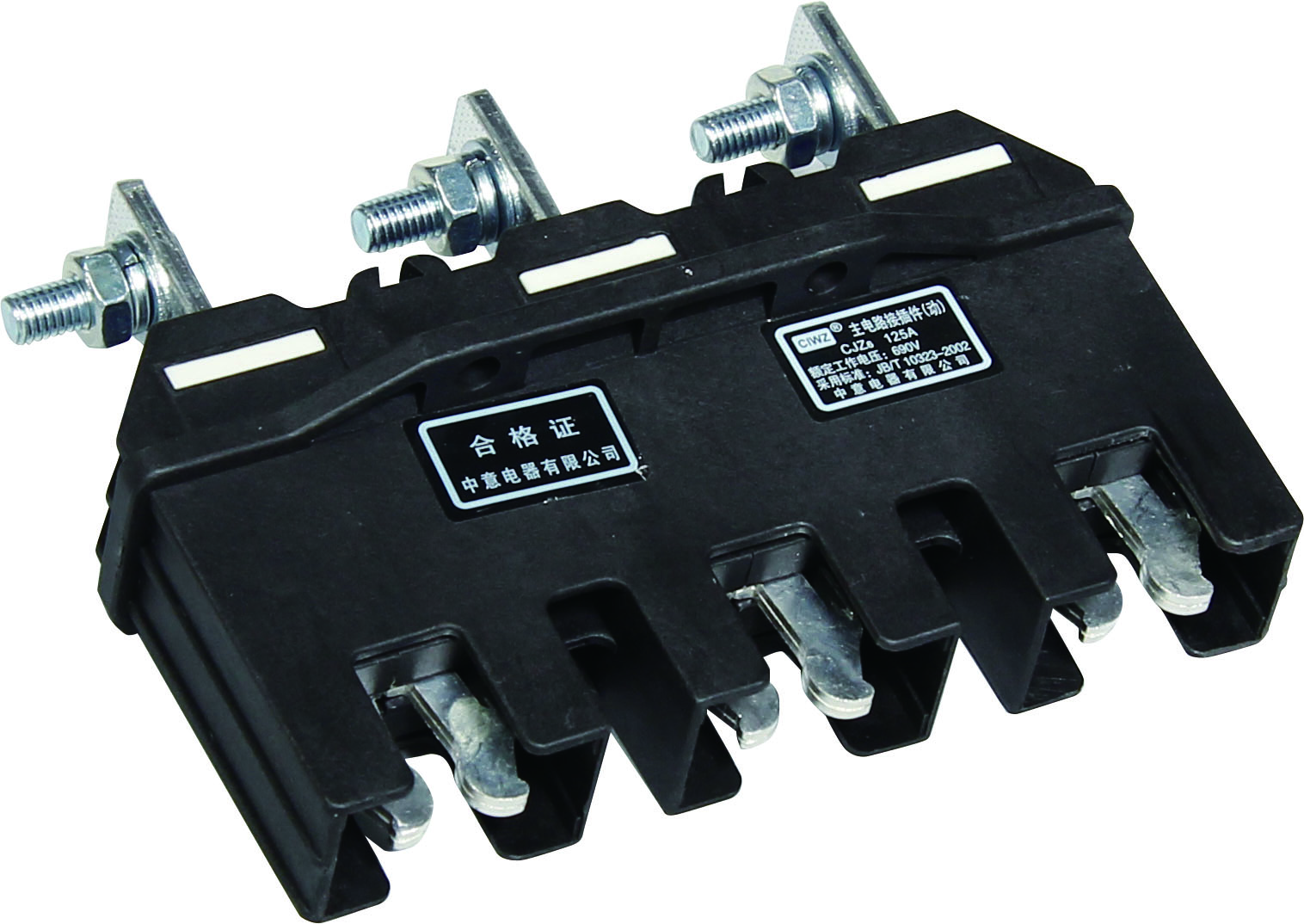

2.1.1 CJZ6 தொடர் முதன்மை சர்க்யூட் இணைப்பிகள்

    CJZ6 தொடர் பிரதான சுற்று இணைப்பிகள் பின்வரும் அம்சங்களுடன் 125A முதல் 630A வரையிலான தற்போதைய மதிப்பீடுகளுக்கு ஏற்றது:

• மதிப்பிடப்பட்ட மின்னோட்டம்: 125A, 250A, 400A, 630A
•  மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 660V
•  துருவ எண்: 3 துருவங்கள், 4 துருவங்கள்
• பாதுகாப்பு வகுப்பு: IP40 (பாதுகாப்பு உறையுடன்)
• வெப்பநிலை உயர்வு: ≤60K (மதிப்பிடப்பட்ட மின்னோட்டத்தில்)
• பொருள்: செப்பு அலாய் கடத்தி, சுடர்-தடுப்பு பிளாஸ்டிக் ஷெல்
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	துருவ எண்	பாதுகாப்பு வகுப்பு	விண்ணப்ப காட்சி
CJZ6-125A/3	125	3	IP40	சிறிய அலமாரி பெட்டிகள்
CJZ6-250A/3	250	3	IP40	நடுத்தர டிராயர் பெட்டிகள்
CJZ6-400A/3	400	3	IP40	பெரிய அலமாரி பெட்டிகள்
CJZ6-630A/3	630	3	IP40	அதிக திறன் கொண்ட சுற்றுகள்
CJZ6-125A/4	125	4	IP40	மூன்று கட்ட நான்கு கம்பி அமைப்புகள்
CJZ6-250A/4	250	4	IP40	மூன்று கட்ட நான்கு கம்பி அமைப்புகள்
CJZ6-400A/4	400	4	IP40	மூன்று கட்ட நான்கு கம்பி அமைப்புகள்
CJZ6-630A/4	630	4	IP40	அதிக திறன் கொண்ட மூன்று-நிலை  நான்கு கம்பி அமைப்புகள்

2.1.2 CJZ10 தொடர் பிரதான சர்க்யூட் இணைப்பிகள்

   CJZ10 தொடரின் பிரதான சர்க்யூட் இணைப்பிகள் உயர் செயல்திறன் கொண்ட தயாரிப்புகள், அதிக தேவைகள் கொண்ட காட்சிகளுக்கு ஏற்றது:

• மதிப்பிடப்பட்ட மின்னோட்டம்: 125A, 250A, 400A, 630A
• மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 660V
•  துருவ எண்: 3 துருவங்கள்
• பாதுகாப்பு வகுப்பு: IP40 (பாதுகாப்பு உறையுடன்)
• சிறப்பு வடிவமைப்பு: IP40 பாதுகாப்பு கதவு பொருத்தப்பட்டுள்ளது
• செயல்பாட்டு முறை: கிராங்க்-வகை செயல்பாட்டு பொறிமுறை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	துருவ எண்	பாதுகாப்பு வகுப்பு	சிறப்பு செயல்பாடு
CJZ10-125A/3	125	3	IP40	பாதுகாப்பு கதவுடன்
CJZ10-250A/3	250	3	IP40	பாதுகாப்பு கதவுடன்
CJZ10-400A/3	400	3	IP40	பாதுகாப்பு கதவுடன்
CJZ10-630A/3	630	3	IP40	பாதுகாப்பு கதவுடன்

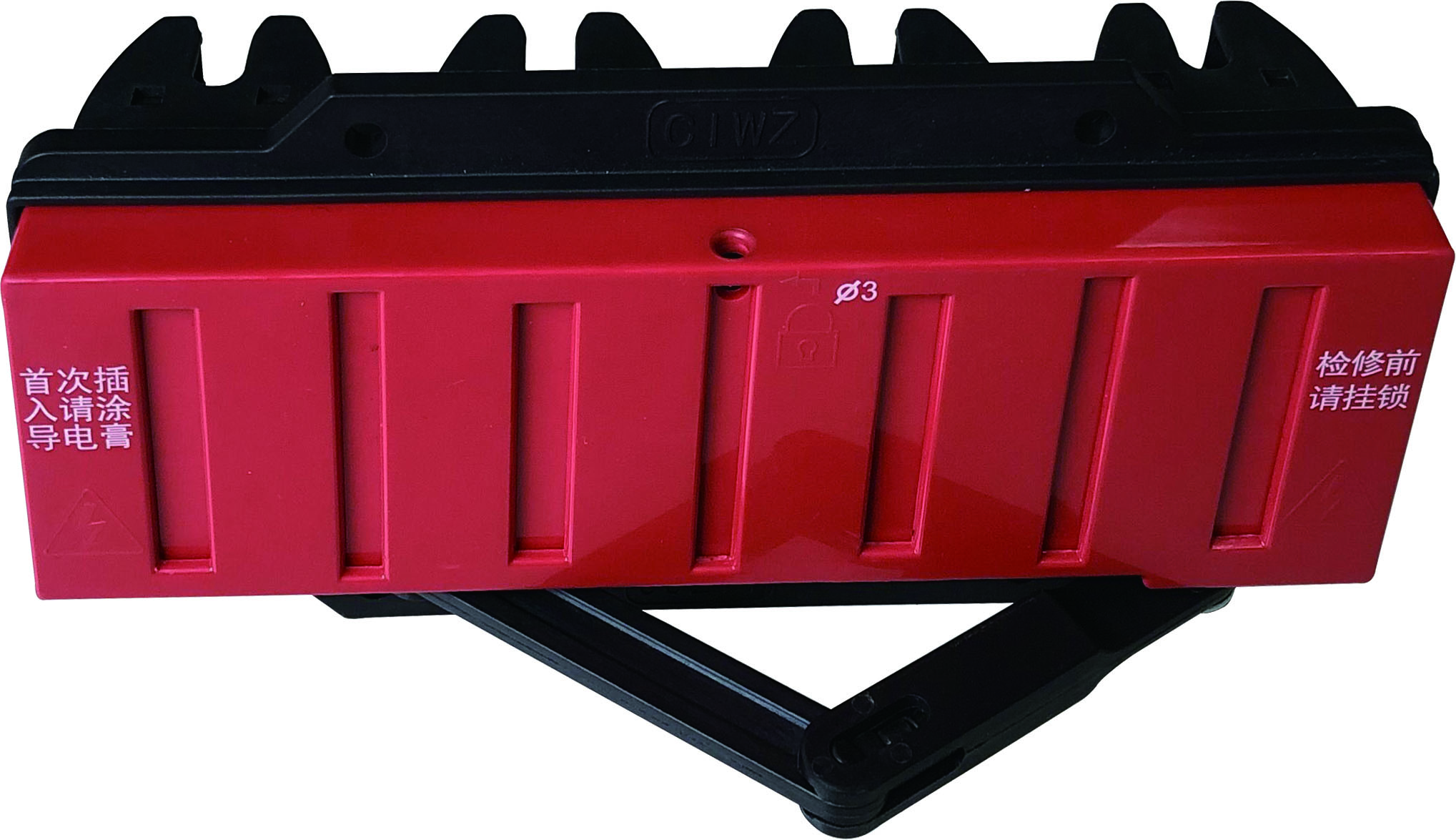

2.1.3 CJZ11 தொடர் இரட்டை இணைப்பிகள்

   CJZ11 தொடர் இரட்டை இணைப்பிகள் இரட்டை-சுற்று இணைப்பு தேவைப்படும் சிறப்பு காட்சிகளுக்கு ஏற்றது:

• மதிப்பிடப்பட்ட மின்னோட்டம்: 250A, 400A, 630A
• மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 660V
•  துருவ எண்: 3 துருவங்கள்
• சிறப்பு வடிவமைப்பு: வால்வுகள் கொண்ட இரட்டை இணைப்பிகள்
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN,LOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	துருவ எண்	அம்சம்
CJZ11-250A/3	250	3	வால்வுகள் கொண்ட இரட்டை இணைப்பிகள்
CJZ11-400A/3	400	3	வால்வுகள் கொண்ட இரட்டை இணைப்பிகள்
CJZ11-630A/3	630	3	வால்வுகள் கொண்ட இரட்டை இணைப்பிகள்

2.2 துணை சர்க்யூட் இணைப்பான் தொடர்

     துணை மின்சுற்று இணைப்பிகள் இரண்டாம் நிலை சுற்று இணைப்புக்கு கட்டுப்பாடு, பாதுகாப்பு மற்றும் சமிக்ஞை பரிமாற்ற செயல்பாடுகளை உணர பயன்படுத்தப்படுகின்றன.

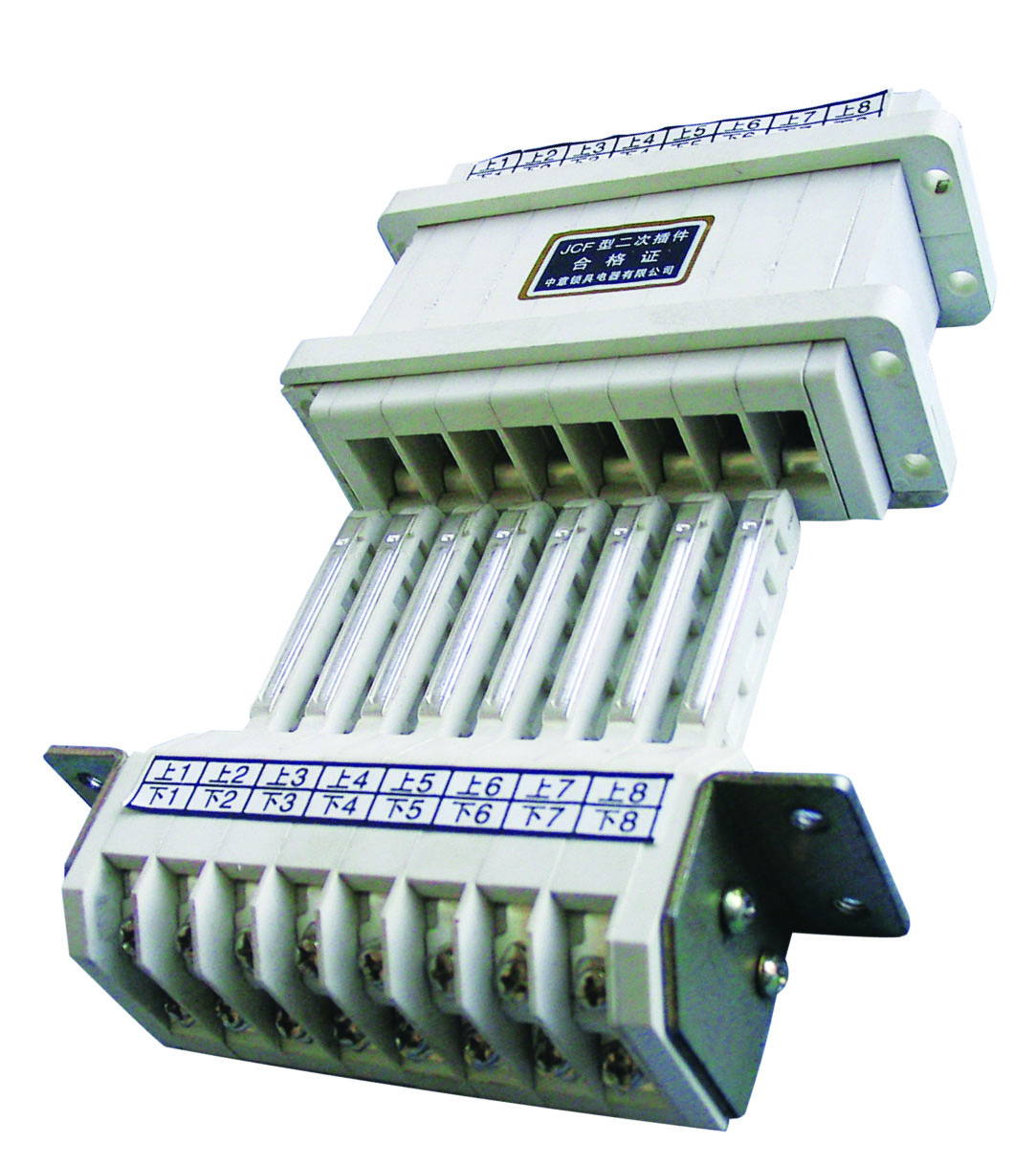

2.2.1 JCF10 தொடர் துணை சுற்று இணைப்பிகள்

   JCF10 தொடர் துணை சுற்று இணைப்பிகள் பின்வரும் அம்சங்களைக் கொண்டுள்ளன:

• மதிப்பிடப்பட்ட மின்னோட்டம்: 10A
• மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 380V/DC 250V
• தொடர்புகளின் எண்ணிக்கை: 3, 5, 6, 8, 10, 13, 15, 16, 18 புள்ளிகள்
•  இணைப்பு முறை: செருகுநிரல் வகை
• பொருள்: சுடர்-தடுப்பு பிளாஸ்டிக் ஷெல், வெள்ளி பூசப்பட்ட தொடர்புகள்
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, போன்ற பல்வேறு கேபினட்கள்

மாதிரி	தொடர்புகளின் எண்ணிக்கை	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	மதிப்பிடப்பட்ட மின்னழுத்தம் (V)	விண்ணப்ப காட்சி
JCF10-10/3	3	10	ஏசி 380/டிசி 250	எளிய கட்டுப்பாட்டு சுற்றுகள்
JCF10-10/5	5	10	ஏசி 380/டிசி 250	மீடியம்-கம்ப் லெக்சிட்டி கட்டுப்பாடு
JCF10-10/6	6	10	ஏசி 380/டிசி 250	பல செயல்பாட்டுக் கட்டுப்பாடு
JCF10-10/8	8	10	ஏசி 380/டிசி 250	சிக்கலான கட்டுப்பாட்டு சுற்றுகள்
JCF10-10/10	10	10	ஏசி 380/டிசி 250	பல செயல்பாட்டு சமிக்ஞை பரிமாற்றம்
JCF10-10/13	13	10	ஏசி 380/டிசி 250	விரிவாக்கப்பட்ட கட்டுப்பாட்டு செயல்பாடுகள்
JCF10-10/15	15	10	ஏசி 380/டிசி 250	சிக்கலான சமிக்ஞை அமைப்புகள்
JCF10-10/16	16	10	ஏசி 380/டிசி 250	கட்டுப்பாட்டு அமைப்புகளில் உயர் ஒருங்கிணைப்பு
JCF10-10/18	18	10	ஏசி 380/டிசி 250	தீவிர சிக்கலான கட்டுப்பாட்டு அமைப்புகள்

2.2.2 பக்க வயரிங் துணை சர்க்யூட் இணைப்பிகள்

   பக்க இணைப்பு தேவைப்படும் சிறப்பு நிறுவல் தேவைகளுக்கு பக்க வயரிங் துணை சுற்று இணைப்பிகள் பொருத்தமானவை:

• மதிப்பிடப்பட்ட மின்னோட்டம்: 10A
• மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 380V/DC 250V
• தொடர்புகளின் எண்ணிக்கை: 12, 16, 20, 24, 26, 30 புள்ளிகள்
• இணைப்பு முறை: பக்க வயரிங் வகை
•  பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	தொடர்புகளின் எண்ணிக்கை	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	மதிப்பிடப்பட்ட மின்னழுத்தம் (V)	அம்சம்
JCF2-6/12	12	10	ஏசி 380/டிசி 250	பக்க வயரிங்
JCF2-8/16	16	10	ஏசி 380/டிசி 250	பக்க வயரிங்
JCF2-10/20	20	10	ஏசி 380/டிசி 250	பக்க வயரிங்
JCF2-12/24	24	10	ஏசி 380/டிசி 250	பக்க வயரிங்
JCF2-13/26	26	10	ஏசி 380/டிசி 250	பக்க வயரிங்
JCF2-15/30	30	10	ஏசி 380/டிசி 250	பக்க வயரிங்

2.3 இயக்க முறைமை தொடர்

   பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்வதற்காக டிராயர் வகை சுவிட்ச் கியர்களை தள்ளுவதற்கும், வெளியே இழுப்பதற்கும், பூட்டுவதற்கும் இயக்க வழிமுறைகள் பயன்படுத்தப்படுகின்றன.

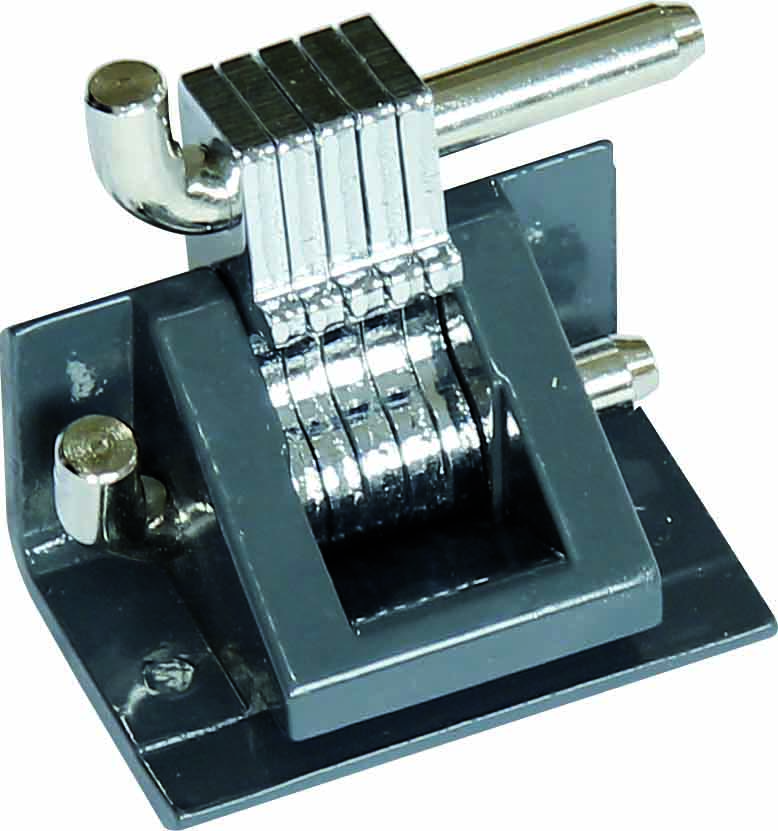

2.3.1 MD ப்ராபல்ஷன் மெக்கானிசம் தொடர்

   MD உந்துவிசை வழிமுறைகள் வெவ்வேறு அளவுகளில் டிராயர் அலகுகளுக்கு ஏற்றது:

• மதிப்பிடப்பட்ட மின்னோட்டம்: பயன்பாட்டின் மூலம் தீர்மானிக்கப்படுகிறது
• செயல்பாட்டு முறை: கையேடு உந்துதல்
• கட்டமைப்பு வடிவமைப்பு: உறுதியான மற்றும் நீடித்தது
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	பொருந்தக்கூடிய டிராயர் அளவு	அம்சம்
CXJG-9-69-8	நிலையான அளவு	உந்துதல் பொறிமுறை
CXJG-9-82-8	நிலையான அளவு	உந்துதல் பொறிமுறை
CXJG-9-82-10	நிலையான அளவு	உந்துதல் பொறிமுறை
CXJG-9-119-8	நிலையான அளவு	உந்துதல் பொறிமுறை
CXJG-9-119-10	நிலையான அளவு	உந்துதல் பொறிமுறை
CXJG-9-145-10	நிலையான அளவு	உந்துதல் பொறிமுறை

2.3.2 ஸ்விங் கைப்பிடி தொடர்

   இழுப்பறைகளை இயக்க மற்றும் பொருத்துவதற்கு ஸ்விங் கைப்பிடிகள் பயன்படுத்தப்படுகின்றன:

• பொருள்: உயர்தர எஃகு
• மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
CXJG-9 கிராங்க்	ஸ்விங் கைப்பிடி	டிராயர் செயல்பாடு

2.3.3 F-வகை கைப்பிடி தொடர்

  F-வகை கைப்பிடிகள் வெவ்வேறு உயரங்களின் டிராயர் அலகுகளுக்கு ஏற்றது:

• பொருள்: அதிக வலிமை கொண்ட பிளாஸ்டிக்
•  மேற்பரப்பு சிகிச்சை: எதிர்ப்பு சீட்டு வடிவமைப்பு
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	பொருந்தக்கூடிய டிராயர் உயரம்
F2 L=65	F-வகை கைப்பிடி	1-அலகு டிராயர்
F3 L=80	F-வகை கைப்பிடி	2-அலகு அலமாரி
F4 L=120	F-வகை கைப்பிடி	3-அலகு அலமாரி

2.4 பஸ்பார் ஆதரவு தொடர்

   மின் இணைப்புகளின் ஸ்திரத்தன்மை மற்றும் இயந்திர வலிமையை உறுதி செய்வதற்காக பஸ்பார்களை சரிசெய்யவும் ஆதரிக்கவும் பஸ்பார் ஆதரவுகள் பயன்படுத்தப்படுகின்றன.

2.4.1 செங்குத்து பஸ்பார் ஆதரவு தொடர்

   செங்குத்து பஸ்பார் ஆதரவுகள் பின்வரும் அம்சங்களைக் கொண்டுள்ளன:

• பொருள்: அதிக வலிமை இன்சுலேடிங் பொருள்
• மதிப்பிடப்பட்ட மின்னழுத்தம்: AC 660V
• மதிப்பிடப்பட்ட மின்னோட்டம்: பஸ்பார் விவரக்குறிப்புகளால் தீர்மானிக்கப்படுகிறது
• பொருந்தக்கூடிய பஸ்பார் அளவுகள்: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 மிமீ²
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	பொருந்தக்கூடிய பஸ்பார் அளவு (மிமீ)	பொருள்	அம்சம்
ZMJ3-6×30	6×30	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×40	6×40	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×50	6×50	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×60	6×60	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×80	6×80	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×100	6×100	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு
ZMJ3-6×120	6×120	உயர் வலிமை இன்சுலேடிங் பொருள்	செங்குத்து பஸ்பார் ஆதரவு

2.5 சுவிட்ச்கியர் துணைத் தொடர்

   ஸ்விட்ச்கியர் பாகங்களில் கீல்கள், கதவு பூட்டுகள், வழிகாட்டி தண்டவாளங்கள் போன்றவை அடங்கும், இது சுவிட்ச் கியர்களின் கட்டமைப்பு ஒருமைப்பாடு மற்றும் செயல்பாட்டு வசதியை உறுதி செய்கிறது.

2.5.1 கதவு கீல் தொடர்

   சுவிட்ச் கியர் கதவு பேனல்களை இணைக்கவும் சுழற்றவும் கதவு கீல்கள் பயன்படுத்தப்படுகின்றன:

•  பொருள்: உயர்தர எஃகு
• மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய கதவு பேனல் உயரங்கள்: வெவ்வேறு உயரங்களின் கதவு பேனல்களுக்கு வெவ்வேறு மாதிரிகள் பொருத்தமானவை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	பயன்பாட்டுக் காட்சிகள்
MLBK 300516R	கதவு கீல் 1	நிலையான கதவு பேனல்கள்
MLBK 300517R	கதவு கீல் 2	நிலையான கதவு பேனல்கள்
MLBK 300518R	கதவு கீல் 3	நிலையான கதவு பேனல்கள்
MLBK 300519R	கதவு கீல் 4	நிலையான கதவு பேனல்கள்
MLBK 300522R	கதவு கீல்	நிலையான கதவு பேனல்கள்
MLBK 300523R	கதவு கீல்	நிலையான கதவு பேனல்கள்
MLBK 300525R	இடது கதவு கீல்	உயரமான கதவு பேனல்கள் (>1மீ)
MLBK 300526R	வலது கதவு கீல்	உயரமான கதவு பேனல்கள் (>1மீ)

2.5.2 கதவு பூட்டு தொடர்

   சுவிட்ச் கியர்களின் பாதுகாப்புக்காக கதவு பூட்டுகள் பயன்படுத்தப்படுகின்றன:

• பொருள்: உயர்தர எஃகு
• மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான சுவிட்ச் கியர்கள்

மாதிரி	விளக்கம்	அம்சம்
MS705 H3	கதவு பூட்டு	நிலையான கதவு பூட்டு
MS735	கதவு பூட்டு	மேம்பட்ட கதவு பூட்டு

2.5.3 வழிகாட்டி ரயில் தொடர்

   வழிகாட்டி தண்டவாளங்கள் இழுப்பறைகளை ஆதரிக்கவும் நெகிழ்வதற்கும் பயன்படுத்தப்படுகின்றன:

• பொருள்: உயர்தர எஃகு
• மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
Hanl 200022p1g	MNS இடது வழிகாட்டி ரயில் - 420mm	இடது வழிகாட்டி ரயில்
Hanl 200022p2g	எம்என்எஸ் ரைட் கைடு ரயில் - 420மிமீ	வலது வழிகாட்டி ரயில்

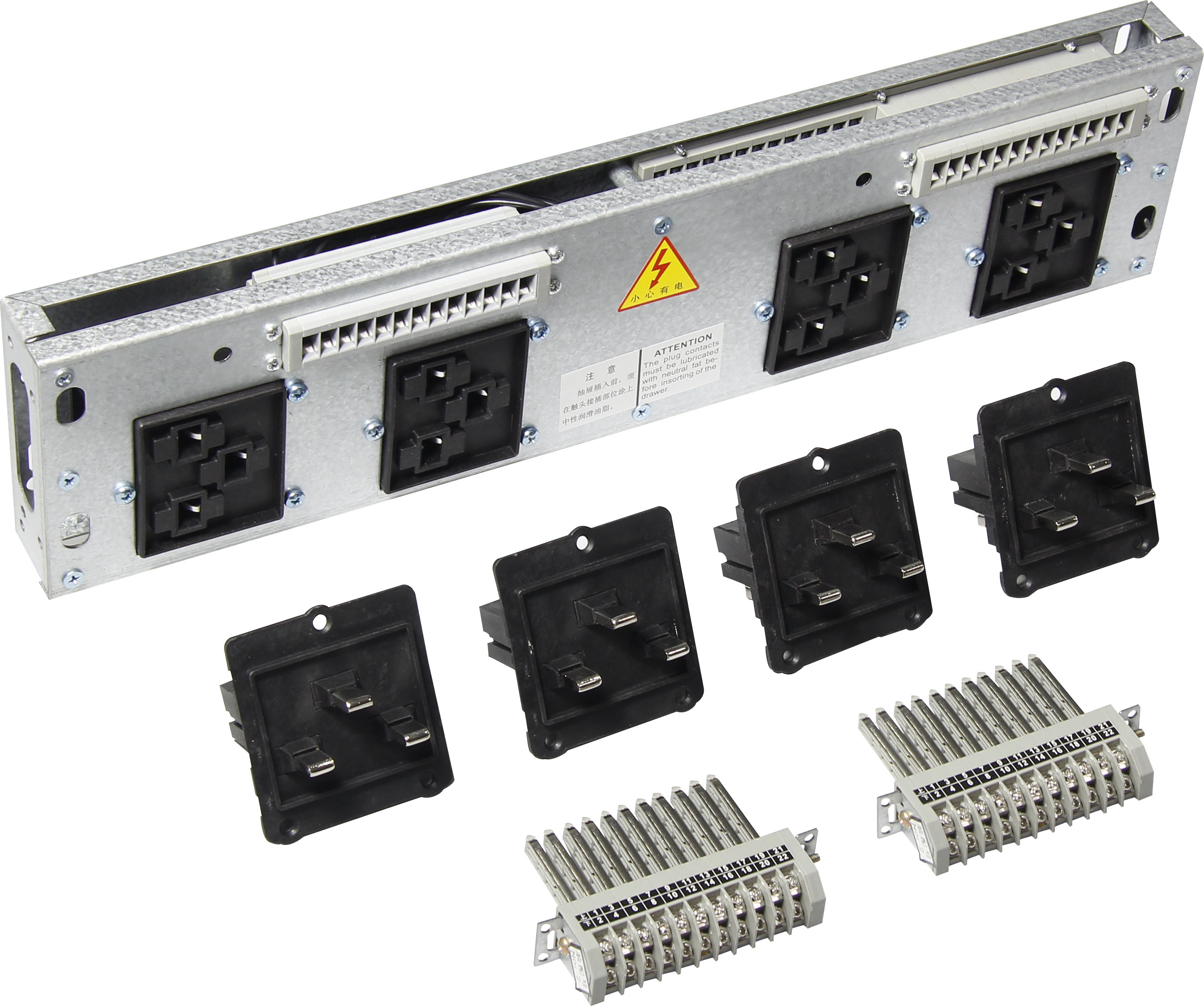

2.6 பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர் தொடர்

   மின் விநியோக அடாப்டர்கள் சுவிட்ச் கியர்களின் நெகிழ்வுத்தன்மை மற்றும் விரிவாக்கத்தை மேம்படுத்த கிளை சுற்றுகளை இணைக்கவும் விநியோகிக்கவும் பயன்படுத்தப்படுகின்றன.

2.6.1 1/4 சர்க்யூட் பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்கள்

   1/4 சுற்று மின் விநியோக அடாப்டர்கள் குறைந்த திறன் கொண்ட கிளை சுற்றுகளுக்கு ஏற்றது:

•  மதிப்பிடப்பட்ட மின்னோட்டம்: பயன்பாட்டின் மூலம் தீர்மானிக்கப்படுகிறது
• இணைப்பு முறை: செருகுநிரல் வகை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
175×549-B-1/4-55S	1/4 சர்க்யூட் பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்	குறைந்த திறன் கொண்ட கிளைகள்
175×549-B-1/4-55SC	1/4 சர்க்யூட் பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர் (பக்க வயரிங்)	குறைந்த திறன் கொண்ட கிளைகள் (பக்க வயரிங்)

2.6.2 1/2 சர்க்யூட் பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்கள்

   1/2 சுற்று மின் விநியோக அடாப்டர்கள் நடுத்தர திறன் கொண்ட கிளை சுற்றுகளுக்கு ஏற்றது:

• மதிப்பிடப்பட்ட மின்னோட்டம்: பயன்பாட்டின் மூலம் தீர்மானிக்கப்படுகிறது
•  இணைப்பு முறை: செருகுநிரல் வகை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
175×549-B-283-55S	1/2 சர்க்யூட் பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்	நடுத்தர திறன் கொண்ட கிளைகள்
175×549-B-283-55SC	1/2 சர்க்யூட் பவர்மீடியம்-திறன் விநியோக அடாப்டர் (பக்க-வயரிங்)	கிளைகள் (பக்க வயரிங்)

2.6.3 கலப்பு பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்கள்

   கலப்பு மின் விநியோக அடாப்டர்கள் வெவ்வேறு விவரக்குறிப்புகளின் கிளை சுற்றுகள் ஒரே தொகுதியில் இருக்க அனுமதிக்கின்றன:

• மதிப்பிடப்பட்ட மின்னோட்டம்: பயன்பாட்டின் மூலம் தீர்மானிக்கப்படுகிறது
• இணைப்பு முறை: செருகுநிரல் வகை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	அம்சம்
175×549-B - கலப்பு - 55S	கலப்பு பவர் டிஸ்ட்ரிபியூஷன் அடாப்டர்	பல குறிப்புகள் கலந்தது
175×549-B - கலப்பு - 55SC	கலப்பு மின் விநியோக அடாப்டர் (பக்க வயரிங்)	பல விவரக்குறிப்புகளுடன் கலந்தது (பக்க-வயரிங்)

2.7 அளவீடு மற்றும் காட்சி தொடர்

   அளவீடு மற்றும் காட்சித் தொடரில் உள்ள தயாரிப்புகள் சுவிட்ச் கியர்களின் மின் அளவுருக்களைக் கண்காணிக்கவும் காண்பிக்கவும் பயன்படுத்தப்படுகின்றன.

2.7.1 அளவீட்டு குழு தொடர்

    அளவிடும் கருவிகள் மற்றும் கட்டுப்பாட்டு கூறுகளை நிறுவுவதற்கு அளவீட்டு பேனல்கள் பயன்படுத்தப்படுகின்றன:

• பொருள்: உயர்தர எஃகு
• மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
CFBK-5	அளவீட்டு குழு	0.75U உயரம்
CFBK-9	1/4 பிளாஸ்டிக் பேனல் துண்டு	சிறிய அளவிலான அளவீடு
CFBK-10	1/4 பேனல் துண்டு	சிறிய அளவிலான அளவீடு
CFBK-9.1	1/4 பிளாஸ்டிக் பேனல் துண்டு	சிறிய அளவிலான அளவீடு
CFBK-10.1	1/4 மெட்டல் பேனல் துண்டு	சிறிய அளவிலான அளவீடு
CFBK-7	1/2 பிளாஸ்டிக் பேனல் துண்டு	நடுத்தர அளவிலான அளவீடு
CFBK-8	1/2 மெட்டல் பேனல் துண்டு	நடுத்தர அளவிலான அளவீடு
CFBK-7.1	1/2 பிளாஸ்டிக் பேனல் துண்டு	நடுத்தர அளவிலான அளவீடு
CFBK-8.1	1/2 மெட்டல் பேனல் துண்டு	நடுத்தர அளவிலான அளவீடு

2.8 மற்ற பாகங்கள்

   மேற்குறிப்பிட்ட முதன்மைத் தொடர்களுடன் கூடுதலாக, பயனர்களின் பல்வேறு தேவைகளைப் பூர்த்தி செய்ய ரிச்ஜ் பல்வேறு பிற உபகரணங்களையும் வழங்குகிறது.

2.8.1 ரப்பர் ஃபிக்ஸேட்டர் தொடர்

    மின் கூறுகளை சரிசெய்யவும் பாதுகாக்கவும் ரப்பர் ஃபிக்ஸேட்டர்கள் பயன்படுத்தப்படுகின்றன:

• பொருள்: உயர்தர ரப்பர்
• வெப்பநிலை எதிர்ப்பு வரம்பு: -40℃ முதல் +85℃ வரை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	விண்ணப்ப காட்சி
ZSQ-1	MD ரப்பர் ஃபிக்ஸேட்டர்	கூறு சரிசெய்தல்

2.8.2 அலுமினியம் கீழ் வழிகாட்டி ரயில் தொடர்

   அலுமினியம் குறைந்த வழிகாட்டி தண்டவாளங்கள் இழுப்பறைகளை ஆதரிக்கவும் வழிகாட்டவும் பயன்படுத்தப்படுகின்றன:

• பொருள்: அலுமினியம் அலாய்
• மேற்பரப்பு சிகிச்சை: அனோடைசேஷன்
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	நீளம்
XDG2-1	அலுமினியம் கீழ் வழிகாட்டி ரயில்	375மிமீ

2.8.3 ஷாஃப்ட் தொடர்

   இணைப்பு மற்றும் பரிமாற்றத்திற்கு தண்டுகள் பயன்படுத்தப்படுகின்றன:

•  பொருள்: உயர்தர எஃகு
•  மேற்பரப்பு சிகிச்சை: அரிப்பு எதிர்ப்பு சிகிச்சை
• பொருந்தக்கூடிய சுவிட்ச் கியர்கள்: MNS, GCS, GCK, OKKEN, BLOKSET மற்றும் 8PT போன்ற நிலையான அலமாரிகள்

மாதிரி	விளக்கம்	அளவு
DXZ-3	SL - வழிகாட்டி தண்டு	8×8L=150

III. தயாரிப்பு தேர்வு வழிகாட்டி

3.1 முதன்மை சர்க்யூட் இணைப்பிகளின் தேர்வு

   பிரதான சுற்று இணைப்பிகளைத் தேர்ந்தெடுக்கும்போது பின்வரும் காரணிகளைக் கருத்தில் கொள்ள வேண்டும்:

• மதிப்பிடப்பட்ட மின்னோட்டம்: சுற்றுகளின் அதிகபட்ச இயக்க மின்னோட்டத்தின் அடிப்படையில் பொருத்தமான மதிப்பிடப்பட்ட மின்னோட்ட அளவைத் தேர்ந்தெடுக்கவும்.
• துருவ எண்: கணினி தேவைகளுக்கு ஏற்ப 3 துருவங்கள் அல்லது 4 துருவங்களை தேர்வு செய்யவும்.
• நிறுவல் முறை: சுவிட்ச் கியர் கட்டமைப்பின் அடிப்படையில் பொருத்தமான நிறுவல் முறையைத் தேர்ந்தெடுக்கவும்.
• பாதுகாப்பு வகுப்பு: பயன்பாட்டு சூழலுக்கு ஏற்ப பொருத்தமான பாதுகாப்பு வகுப்பைத் தேர்வு செய்யவும்.

3.2 துணை சர்க்யூட் இணைப்பிகளின் தேர்வு

   துணை மின்சுற்று இணைப்பிகளைத் தேர்ந்தெடுக்கும்போது பின்வரும் காரணிகளைக் கருத்தில் கொள்ள வேண்டும்:

•  தொடர்புகளின் எண்ணிக்கை: கட்டுப்பாட்டு சுற்றுகளின் சிக்கலான தன்மையின் அடிப்படையில் பொருத்தமான எண்ணிக்கையிலான தொடர்புகளைத் தேர்ந்தெடுக்கவும்.
• மதிப்பிடப்பட்ட மின்னழுத்தம் / மின்னோட்டம்: இரண்டாம் நிலை சுற்றுகளின் அளவுருக்களுக்கு ஏற்ப பொருத்தமான மதிப்பிடப்பட்ட மதிப்பைத் தேர்ந்தெடுக்கவும்.
• இணைப்பு முறை: நிறுவல் நிலையின் அடிப்படையில் செருகுநிரல் வகை அல்லது பக்க வயரிங் வகையைத் தேர்ந்தெடுக்கவும்.
• பாதுகாப்பு வகுப்பு: பயன்பாட்டு சூழலுக்கு ஏற்ப பொருத்தமான பாதுகாப்பு வகுப்பைத் தேர்வு செய்யவும்.

3.3 இயக்க முறைமைகளின் தேர்வு

   இயக்க வழிமுறைகளைத் தேர்ந்தெடுக்கும்போது பின்வரும் காரணிகளைக் கருத்தில் கொள்ள வேண்டும்:

•  அலமாரியின் அளவு: அலமாரியின் உயரத்தின் அடிப்படையில் பொருத்தமான இயக்க பொறிமுறையைத் தேர்ந்தெடுக்கவும்.
• செயல்பாட்டு முறை: பயனர் பழக்கவழக்கங்களின்படி கைமுறை அல்லது மின்சார செயல்பாட்டைத் தேர்ந்தெடுக்கவும்.
• சுற்றுச்சூழல் நிலைமைகள்: பயன்பாட்டு சூழலுக்கு ஏற்ப பொருத்தமான பாதுகாப்பு வகுப்பைத் தேர்ந்தெடுக்கவும்.

3.4 பஸ்பார் ஆதரவுகளின் தேர்வு

   பஸ்பார் ஆதரவைத் தேர்ந்தெடுக்கும்போது பின்வரும் காரணிகளைக் கருத்தில் கொள்ள வேண்டும்:

• பஸ்பார் அளவு: பஸ்பாரின் விவரக்குறிப்புகளின் அடிப்படையில் பொருத்தமான ஆதரவைத் தேர்ந்தெடுக்கவும்.
• நிறுவல் முறை: சுவிட்ச் கியர் கட்டமைப்பின் அடிப்படையில் பொருத்தமான நிறுவல் முறையைத் தேர்ந்தெடுக்கவும்.
• மதிப்பிடப்பட்ட மின்னழுத்தம்: கணினி மின்னழுத்தத்தின்படி பொருத்தமான மதிப்பிடப்பட்ட மின்னழுத்த அளவைத் தேர்ந்தெடுக்கவும்.

IV. தொழில்நுட்ப தரநிலைகள் மற்றும் சான்றிதழ்கள்

   ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் பின்வரும் தரநிலைகள் மற்றும் விவரக்குறிப்புகளுடன் கண்டிப்பாக இணங்குகின்றன:

• GB/T 7251.1-2013 குறைந்த மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் - பகுதி 1: வகை-சோதனை செய்யப்பட்ட மற்றும் பகுதி வகை-சோதனை செய்யப்பட்ட அசெம்பிளிகள்
•  GB/T 7251.5-2011 குறைந்த மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் - பகுதி 5: பொது நெட்வொர்க்குகளில் மின் விநியோகத்திற்கான அசெம்பிளிகளுக்கான சிறப்புத் தேவைகள்
• IEC 61439-1 குறைந்த மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் - பகுதி 1: பொது விதிகள்
• IEC 61439-2 குறைந்த மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் - பகுதி 2: பவர் ஸ்விட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் அசெம்பிளிகள்
• பிற தொடர்புடைய தொழில் தரநிலைகள் மற்றும் விவரக்குறிப்புகள்

V. தயாரிப்பு நன்மைகள் மற்றும் பயன்பாட்டு காட்சிகள்

5.1 தயாரிப்பு நன்மைகள்

   ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் பின்வரும் நன்மைகளைக் கொண்டுள்ளன:

• உயர் தரம்: நம்பகமான தயாரிப்பு தரத்தை உறுதிப்படுத்த உயர்தர பொருட்கள் மற்றும் மேம்பட்ட உற்பத்தி செயல்முறைகளை ஏற்றுக்கொள்வது.
• மாடுலர் வடிவமைப்பு: நிறுவல், பராமரிப்பு மற்றும் மேம்படுத்துதல் மற்றும் கணினி செலவுகளைக் குறைக்கிறது.
• வலுவான இணக்கத்தன்மை: கணினி நெகிழ்வுத்தன்மையை மேம்படுத்த பல பிராண்டுகளின் குறைந்த மின்னழுத்த சுவிட்ச் கியர்களுடன் இணக்கமானது.
•  புதுமையான வடிவமைப்பு: சந்தை தேவைகளை பூர்த்தி செய்ய புதிய தயாரிப்புகள் மற்றும் தீர்வுகளை தொடர்ந்து அறிமுகப்படுத்துதல்.
• விரிவான தயாரிப்பு வரம்பு: பல்வேறு பயன்பாட்டுக் காட்சிகளை உள்ளடக்கிய 1,000க்கும் மேற்பட்ட தயாரிப்பு வகைகள்.

5.2 பயன்பாட்டு காட்சிகள்

   ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் பின்வரும் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன:

• மின் அமைப்புகள்: துணை மின் நிலையங்கள், விநியோக நிலையங்கள், சுவிட்ச் நிலையங்கள் போன்றவை.
• தொழில்துறை ஆட்டோமேஷன்: தொழிற்சாலை ஆட்டோமேஷன் கட்டுப்பாட்டு அமைப்புகள், உற்பத்தி வரி உபகரணங்கள் போன்றவை.
• கட்டிட மின் பொறியியல்: வணிக கட்டிடங்கள், குடியிருப்பு கட்டிடங்கள், பொது வசதிகள் போன்றவை.
• உள்கட்டமைப்பு: போக்குவரத்து மையங்கள், நீர் பாதுகாப்பு வசதிகள், நகராட்சி பொறியியல் போன்றவை.
•  சிறப்பு சூழல்கள்: சுரங்கங்கள், எண்ணெய் வயல்கள், இரசாயன தொழில், கடல் சூழல்கள் போன்றவை.

VI. தயாரிப்பு கையேடுகளைப் பெறுவதற்கான வழிகள்

   ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்களின் விரிவான தயாரிப்பு கையேடுகளைப் பெற, நீங்கள் பின்வரும் முறைகளைப் பயன்படுத்தலாம்:

• நிறுவனத்தின் அதிகாரப்பூர்வ வலைத்தளத்தைப் பார்வையிடவும்: Richge இன் அதிகாரப்பூர்வ இணையதளத்தில் உள்நுழைக (https://www.richgeswitchgear.com/), மற்றும் தொழில்நுட்ப ஆதரவு அல்லது பதிவிறக்க மையப் பிரிவில் தொடர்புடைய தயாரிப்பு கையேடுகளைக் கண்டறியவும்.
• விற்பனைத் துறையைத் தொடர்பு கொள்ளுங்கள்: தயாரிப்பு கையேடுகளைப் பெற அதிகாரப்பூர்வ இணையதளத்தில் வழங்கப்பட்ட தொடர்புத் தகவல் மூலம் விற்பனைத் துறையைத் தொடர்பு கொள்ளவும்.
• மின்னஞ்சலை அனுப்பவும்: தேவையான தயாரிப்பு கையேட்டின் பெயர் மற்றும் மாதிரியைக் குறிப்பிட்டு sales@switchgearcn.net க்கு மின்னஞ்சல் அனுப்பவும்.
• ஆன்லைன் ஆலோசனை: தயாரிப்பு கையேடுகளுக்கு விண்ணப்பிக்க அதிகாரப்பூர்வ இணையதளத்தில் ஆன்லைன் ஆலோசனை செயல்பாட்டைப் பயன்படுத்தவும்.

VII. சுருக்கம்

    குறைந்த மின்னழுத்த சுவிட்ச் கியர் துணைக்கருவிகளின் தொழில்முறை உற்பத்தியாளராக, ரிச்ஜ் ஒரு விரிவான தயாரிப்பு வரம்பை வழங்குகிறது, முக்கிய சர்க்யூட் இணைப்பிகள், துணை சுற்று இணைப்பிகள், இயக்க வழிமுறைகள், பஸ்பார் ஆதரவுகள், மின் விநியோக அடாப்டர்கள், அளவீடு மற்றும் காட்சித் தொடர்கள் மற்றும் பிற தொடர்கள், 1,000 க்கும் மேற்பட்ட தயாரிப்பு வகைகளை உள்ளடக்கியது. இந்த தயாரிப்புகள் உயர் தரம், மட்டு வடிவமைப்பு மற்றும் வலுவான இணக்கத்தன்மை ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளன, மேலும் அவை சக்தி அமைப்புகள், தொழில்துறை ஆட்டோமேஷன், கட்டிட மின் பொறியியல் மற்றும் பிற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

   ரிச்ஜின் குறைந்த மின்னழுத்த சுவிட்ச் கியர் துணைக்கருவிகளைத் தேர்ந்தெடுப்பது உயர்தர தயாரிப்புகளுக்கான அணுகலை உறுதி செய்வதோடு மட்டுமல்லாமல், தொழில்முறை தொழில்நுட்ப ஆதரவையும் விரிவான விற்பனைக்குப் பிந்தைய சேவைகளையும் வழங்குகிறது, இது உங்கள் சக்தி அமைப்பிற்கு நம்பகமான பாதுகாப்பை வழங்குகிறது.

   மேலும் தயாரிப்புத் தகவலுக்கு, ரிச்சின் அதிகாரப்பூர்வ இணையதளத்தைப் பார்வையிடவும் அல்லது எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
