தனிமைப்படுத்தல் சுவிட்ச்

பொது அறிமுகம் GW1 தொடர் வெளிப்புற உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் என்பது கலப்பு கட்டமைப்பின் உயர் மின்னழுத்த சுவிட்ச் கருவியாகும், இது வெளிப்புற 12KV 、 24KV 、 40.5KV க்கு ஏற்றது. மின்னழுத்தம் மற்றும் சுமை இல்லாத வரி நிகர, திறப்பு மற்றும் மூடுவதற்கு. சிஎஸ் □ வகை மனிதவள செயல்பாட்டு இயந்திரங்களுடன், சக்தி மற்றும் கலப்பு ஃபிளாஷ்-லாக்ஸ் போன்றவற்றுடன் பூமி கோட்டை தவிர்க்கலாம். ஆபரேட்டர் மற்றொரு பூமி கோட்டை வைக்க தேவையில்லை. மாசு-ஆதார வகை தனிமைப்படுத்தல் சுவிட்ச் இழிந்த கடத்தல் பகுதியில் வாடிக்கையாளரை திருப்திப்படுத்துகிறது. கொட்டகை வேலை செய்யும் போது அது மாசுபாட்டை தீர்க்க முடியும். ஜி.டபிள்யூ 1 தொடர் வெளிப்புற உயர் மின்னழுத்த தனிமைப்படுத்தி சுவிட்ச் உயர் மின்னழுத்த மின் விநியோக அமைப்புகளில் நம்பகமான மற்றும் நீடித்த செயல்திறனுக்காக வடிவமைக்கப்பட்டுள்ளது. 12 கி.வி, 24 கி.வி, மற்றும் 40.5 கி.வி மற்றும் தற்போதைய மதிப்பீடுகள் 630A முதல் 1250A வரையிலான மதிப்பீடுகள், இந்த சுவிட்சுகள் அதிக மாசுபாடு மற்றும் கடுமையான வானிலை உள்ளிட்ட கடுமையான சுற்றுச்சூழல் நிலைமைகளைத் தாங்கும் வகையில் கட்டப்பட்டுள்ளன. சர்வதேச தரநிலைகளுக்கு இணங்க IEC62271-103 மற்றும் DL/T 486-2010, அவை பாதுகாப்பு மற்றும் செயல்பாட்டு ஒருமைப்பாட்டை உறுதி செய்கின்றன. ஜி.டபிள்யூ 1 வெளிப்புற ஏசி உயர் மின்னழுத்த தனிமைப்படுத்தும் சுவிட்ச் வெளிப்புற உயர் மின்னழுத்த மின் விநியோக கருவிகளின் வரிசையில் நிறுவுவதற்கு ஏற்றது, இது கோட்டைத் துண்டிக்கப் பயன்படுகிறது, மேலும் வரியில் மின்னழுத்தம் மற்றும் சுமை இல்லாதபோது கோட்டை மாற்றவும். பயனர் நட்பு நிறுவல் மற்றும் பராமரிப்பு ஆகியவை கையேடு அல்லது மின்சார செயல்பாட்டு வழிமுறைகளால் எளிதாக்கப்படுகின்றன. ஜி.டபிள்யூ 1 தொடர் பல்வேறு சூழல்களுக்கு ஏற்றது, இதில் அதிக உயரங்கள் மற்றும் தீவிர வெப்பநிலை ஆகியவை அடங்கும், இது வெளிப்புற அமைப்புகளில் பாதுகாப்பான மின் தனிமைப்படுத்தலுக்கு சிறந்த தேர்வாக அமைகிறது.

GW4-12 (40.5) வெளிப்புற HV துண்டிப்பு சுவிட்ச் GW4-12 (40.5) வெளிப்புற ஏசி உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் (குறுகியதாகத் துண்டிக்கவும்) மின்னழுத்தத்துடன் சுற்று திறக்க மற்றும் மூடுவதற்கு பயன்படுத்தப்படுகிறது, ஆனால் சுமை 50/60 ஹெர்ட்ஸ், 12 (40.5) கே.வி சக்தி அமைப்பு. இது IEC129-1984 AC இன் தரநிலைகளுடன் ஒத்துப்போகிறது சுவிட்ச் மற்றும் காது சுவிட்ச் மற்றும் GB1985 மற்றும் பிற உறவினர் தரநிலைகள்.

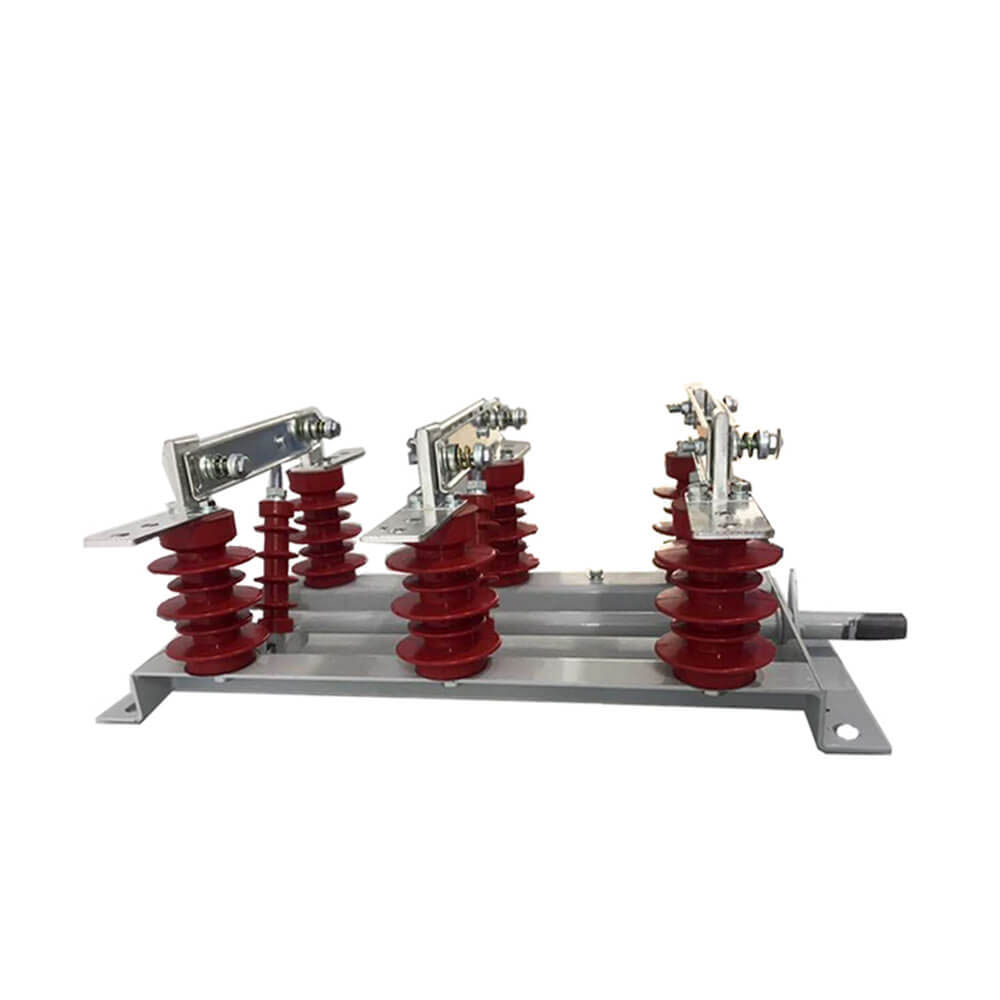

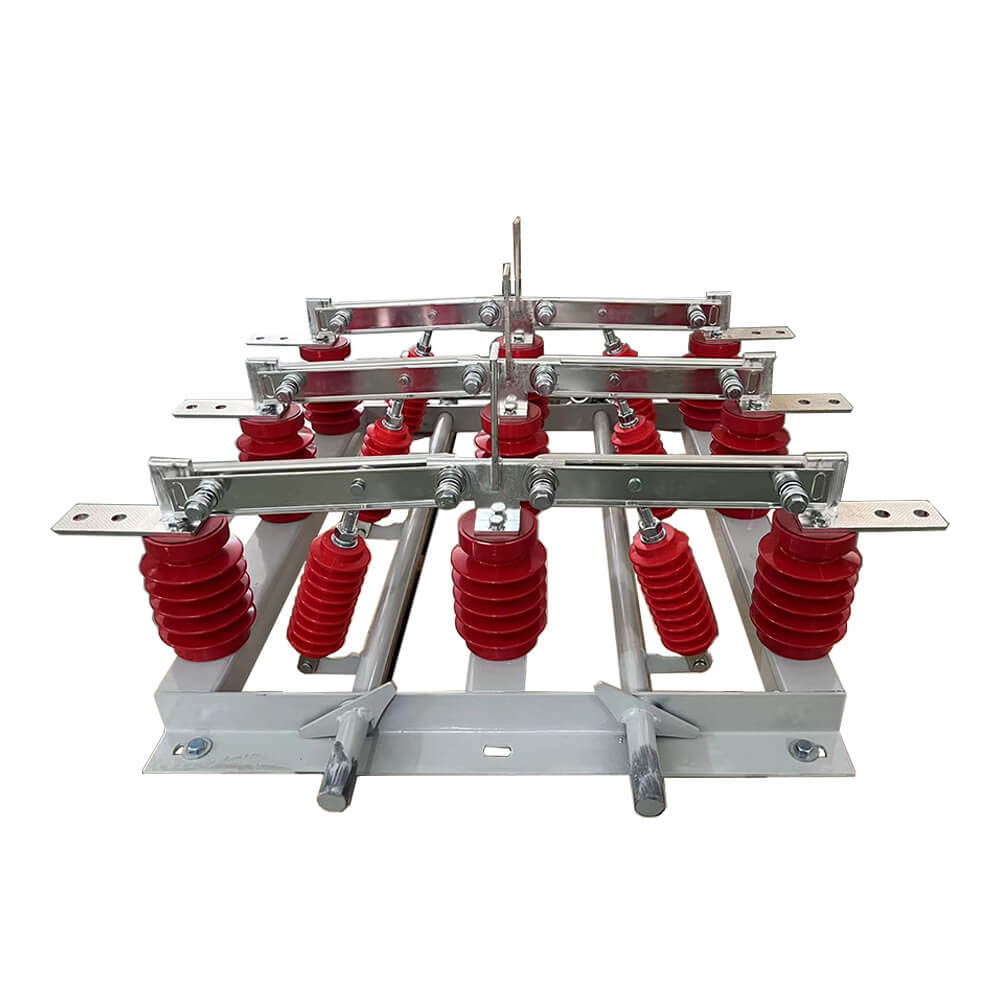

GN19-12 (C) உட்புற HV துண்டிப்பு சுவிட்ச் மதிப்பிடப்பட்ட மின்னழுத்தம் 12KV, AC 50/60Hz இன் சக்தி அமைப்புக்கு பொருந்தும். இது CS6-1 கையேடு-இயக்க பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது மற்றும் சுமை இல்லாததன் கீழ் சுற்றிலும் சுற்றிலும் பயன்படுத்தப்படுகிறது. கூடுதல் மாசு வகை, உயர் உயர வகை மற்றும் சக்தி குறிக்கும் வகை உள்ளன. இது IEC 62271-102 இன் படி தயாரிக்கப்படுகிறது. இந்தத் தொடரின் தனிமைப்படுத்தும் சுவிட்ச் சிஎஸ் 6-1 கையேடு இயக்க பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது (ஒரு பேனலுடன் தனிமைப்படுத்தும் சுவிட்ச் அதன் சொந்த இணைந்த இயக்க வழிமுறையைக் கொண்டுள்ளது).   இந்த தொடர் தனிமைப்படுத்தும் சுவிட்சுகள் மூன்று-துருவ வகை ஆகும், இது ஒரு சேஸ், சுழலும் தண்டு, ஒரு நெம்புகோல், ஒரு பீங்கான் தூண் இன்சுலேட்டர், கத்தி மற்றும் வயரிங் போர்டு ஆகியவற்றைக் கொண்டுள்ளது. சுழலும் தண்டு கீழ் சட்டகத்தில் அமைக்கப்பட்டுள்ளது, அதில் மூன்று ஜோடி நெம்புகோல்கள் பற்றவைக்கப்படுகின்றன, மேலும் நெம்புகோல்கள் இழுக்கும் தடி பீங்கான் இன்சுலேட்டர் மற்றும் கத்தி நெக்லஸ் வழியாக செல்கின்றன. சுழலும் தண்டு அடிப்படை சட்டகத்திலிருந்து நீண்டுள்ளது, மேலும் சுழலும் தண்டு எந்தவொரு பகுதியையும் இயக்க பொறிமுறையுடன் இணைக்க முடியும்.   வகை சி என்பது சுவர் வழியாக உள்ளது. அவற்றில், சி 1 என்பது சுழற்சி சுவர் வழியாக பக்கத்தில் உள்ளது; சி 2 என்பது துண்டிப்பு சுவர் வழியாக பக்கத்தில் உள்ளது; சி 3 என்றால் இரு தரப்பினரும் சுவர் வழியாக பக்கத்தில் இருக்கிறார்கள்.

GN19-12 உட்புற உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் ஜி.என். கூடுதல் மாசு குறைப்பு வகை, அதிக உயர வகை மற்றும் மின்மயமாக்கப்பட்ட காட்சி ஆகியவை உள்ளன. துண்டிப்பு சுவிட்சின் பங்கு சுமை மின்னோட்டம் இல்லாமல் சுற்றுகளைத் துண்டிப்பதாகும். எனவே சேவை செய்யப்பட வேண்டிய உபகரணங்கள் மற்றும் மின்சாரம் பராமரிப்பு பணியாளர்களின் பாதுகாப்பை உறுதி செய்வதற்கான தெளிவான துண்டிப்பு புள்ளியைக் கொண்டுள்ளது, சிறப்பு குறுக்கிடும் சாதனம் இல்லாமல் தனிமைப்படுத்தல் சுவிட்ச் சுமை மின்னோட்ட மற்றும் குறுகிய-சுற்று மின்னோட்டத்தை துண்டிக்க முடியாது, எனவே நீங்கள் தனிமைப்படுத்தும் சுவிட்சை இயக்குவதற்கு முன்பு சுற்று உடைக்க சுற்று சுற்றில் இருக்க வேண்டும்.

GN22-12 (C) (D) தொடர் உட்புற உயர்-மின்னழுத்த துண்டிப்பு சுவிட்ச் 12KV மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் 50Hz அதிர்வெண் கொண்ட சக்தி அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இந்த சாதனம் முக்கியமாக சுமை இல்லாத நிலைமைகளின் கீழ் மின் அமைப்பில் சுற்றுகளைத் திறந்து மூடுவதற்கு பயன்படுத்தப்படுகிறது. அதிக மின்னோட்டத்தைத் தாங்கும் திறன்களுடன், அதிக பாதுகாப்பு மற்றும் அடிக்கடி செயல்பாடுகள் தேவைப்படும் பயன்பாடுகளுக்கு இது ஏற்றது. பல்வேறு சுற்றுச்சூழல் தேவைகளைப் பூர்த்தி செய்ய சாதனத்தை கட்டமைக்க முடியும். இந்த தயாரிப்பு மூன்று கட்ட பொதுவான கீழ் கத்தி கட்டமைப்பைக் கொண்ட உயர்-தற்போதைய தனிமைப்படுத்தும் சுவிட்சாகும். இது ஒரு இயந்திர பூட்டுதல் முன்மாதிரியை மூடுவது மற்றும் தொடர்புகொள்வது, உடைகள் இல்லாத தொடர்பு, சிறிய இயக்க சக்தி, உயர் தொடர்பு அழுத்தம் மற்றும் நல்ல டைனமிக் வெப்ப நிலைத்தன்மையை அடைவது போன்ற இரண்டு-படி செயலுடன் ஏற்றுக்கொள்கிறது.

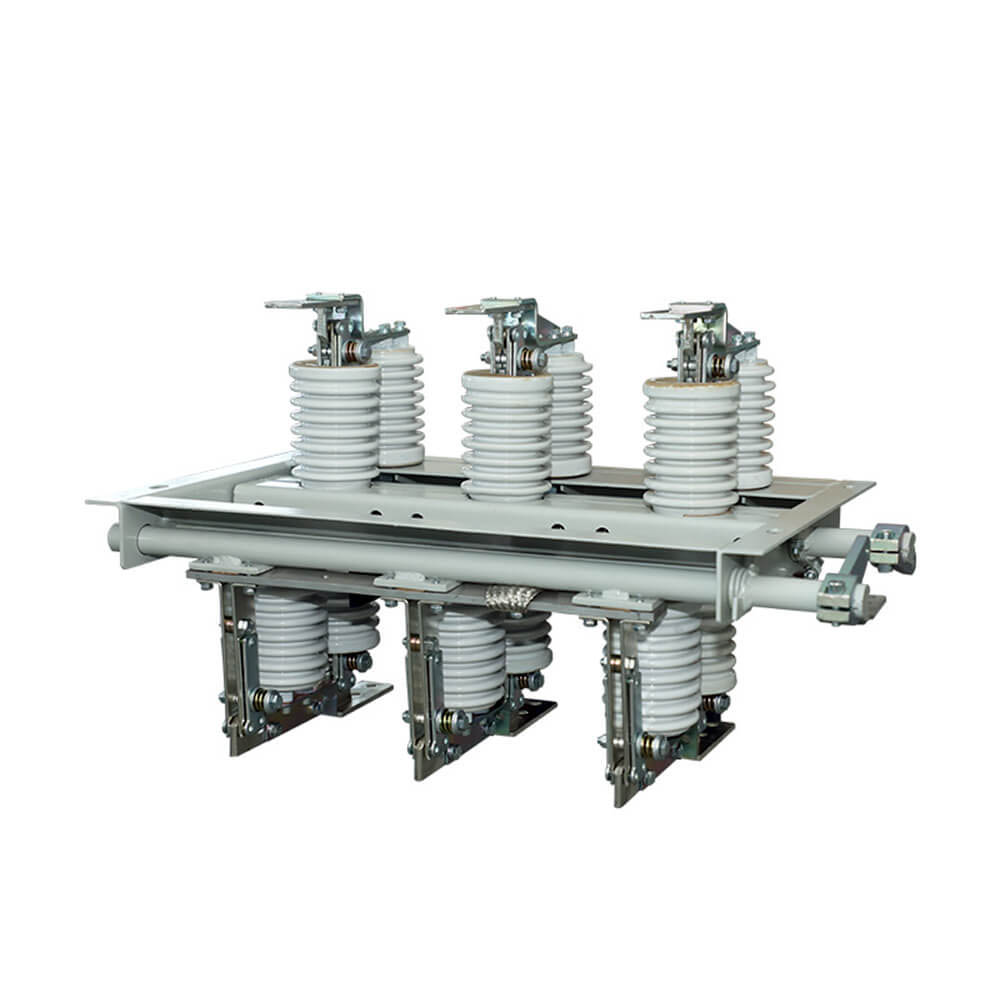

GN30-12 வகை ரோட்டரி உட்புற உயர்-மின்னழுத்த தனிமைப்படுத்தல் சுவிட்ச் என்பது ரோட்டரி தொடர்பு கத்தியுடன் ஒரு புதிய வகை தனிமைப்படுத்தும் சுவிட்சாகும். முக்கிய அமைப்பு என்னவென்றால், மூன்று கட்ட பொதுவான சேஸின் மேல் மற்றும் கீழ் விமானங்கள் இரண்டு செட் இன்சுலேட்டர்கள் மற்றும் தொடர்புகளுடன் சரி செய்யப்படுகின்றன, மேலும் தொடர்பு கத்தியை சுழற்றுவதன் மூலம் சுவிட்ச் திறக்கப்பட்டு மூடப்படுகிறது. 1. கதவு மூடப்பட்ட நிலையில் பிரித்தெடுக்கக்கூடிய பதிப்பு உள்ளே/வெளியே நடுங்குகிறது 2. அனைத்து வகையான வசதிகளிலும் உபகரணங்களிலும் பயன்படுத்தப்படலாம் 3. வரையறுக்கப்பட்ட எண்ணிக்கையிலான கூறுகள் மற்றும் உற்பத்திக்கான வெகுஜன உற்பத்தி முறைகளின் பயன்பாடு ஆகியவற்றைக் குறிக்கவும், இது மிகவும் நம்பகமான கட்டுப்பாட்டைக் கொண்டுள்ளது 4. எளிதான மற்றும் வசதியான பராமரிப்பு 5. பல்வேறு தீர்வுகளுக்குப் பயன்படுத்தக்கூடிய பல வகையான செயல்பாட்டு அலகுகள்

GN19-12 (C) தொடர் உட்புற ஏசி உயர் மின்னழுத்த தனிமைப்படுத்தல் சுவிட்ச் AC 50Hz க்கு ஏற்றது 12KV, 10KV, 400A, 630A, 1250A சக்தி அமைப்பு மதிப்பிடப்பட்ட வேலை மின்னோட்டம், ஒரு மின்னழுத்தமாக மற்றும் ஒரு மின்னழுத்தம் மற்றும் உடைத்தல், மூடிய சுற்று வட்டத்திற்கு கீழே உள்ள எந்தவொரு நிலைப்பாட்டிற்கும் பொருந்தாது. நிறுவக்கூடிய துஷ்பிரயோகம் எதிர்ப்பு வகை, பீடபூமி வகை மற்றும் நேரடி காட்சி சாதனங்களை உருவாக்க அனுப்பப்பட்டது. GN19-12 தொடர் உட்புற உயர் மின்னழுத்த தனிமைப்படுத்தல் சுவிட்ச் என்பது 12KV மற்றும் மூன்று கட்ட AC 50Hz மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் ஒரு உட்புற சாதனமாகும்.

ஜி.என். கூடுதல் மாசு வகை, உயர் உயர வகை மற்றும் சக்தி குறிக்கும் வகை உள்ளன. இது IEC 62271-102 இன் படி தயாரிக்கப்படுகிறது. மின்னழுத்தத்தின் நிபந்தனையின் கீழ் மின் சாதனங்களை மாற்றுவதற்குப் பயன்படுத்தப்படுகிறது, ஆனால் சுமை இல்லை, நிறுவக்கூடிய துஷ்பிரயோகம் எதிர்ப்பு வகை, பீடபூமி வகை மற்றும் நேரடி காட்சி சாதனங்களை உற்பத்தி செய்ய அனுப்பப்படுகிறது. GN19-12 தொடர் உட்புற உயர் மின்னழுத்த தனிமைப்படுத்தல் சுவிட்ச் என்பது 12KV மற்றும் மூன்று கட்ட AC 50Hz மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் ஒரு உட்புற சாதனமாகும்.
