உயர் மின்னழுத்த மற்றும் நடுத்தர மின்னழுத்த மின் அமைப்புகளில், காப்பு மற்றும் பாதுகாப்பு சாதனங்கள் மூலம் மட்டுமே பாதுகாப்பு அடையப்படுகிறது. மின் பாதுகாப்பின் பெரும்பகுதி வெவ்வேறு கூறுகளுக்கு இடையேயான இயந்திர ஒருங்கிணைப்பைச் சார்ந்துள்ளது, ஆபரேட்டர்கள் தவறான மாறுதல் செயல்களைச் செய்வதைத் தடுக்கிறது.
திகிரவுண்ட் ஸ்விட்ச் ஆப்பரேட்டிங் மெக்கானிசம் இன்டர்லாக்கிங் டிவைஸ்இந்த முக்கியமான பாதுகாப்பு கூறுகளில் ஒன்றாகும். இது கிரவுண்டிங் சுவிட்சுக்கும் மற்ற ஸ்விட்ச்சிங் உபகரணங்களுக்கும் இடையே செயல்படும் வரிசையைக் கட்டுப்படுத்த வடிவமைக்கப்பட்டுள்ளது, சர்க்யூட் இன்னும் ஆற்றலுடன் இருக்கும்போது, கிரவுண்டிங் சுவிட்சை மூடுவது போன்ற ஆபத்தான செயல்பாடுகளைத் தடுக்க உதவுகிறது.
இந்த சாதனம் பொதுவாக சுவிட்ச் கியருக்குள் மறைக்கப்பட்டிருந்தாலும், நம்பகமான செயல்பாட்டை உறுதி செய்வதிலும், உபகரணங்கள் மற்றும் பணியாளர்கள் இரண்டையும் பாதுகாப்பதிலும் இது முக்கிய பங்கு வகிக்கிறது.
A கிரவுண்ட் ஸ்விட்ச் ஆப்பரேட்டிங் மெக்கானிசம் இன்டர்லாக்கிங் டிவைஸ்செயல்பாட்டை ஒருங்கிணைக்க சுவிட்ச் கியர் அமைப்புகளில் நிறுவப்பட்ட ஒரு இயந்திர அல்லது எலக்ட்ரோ மெக்கானிக்கல் பாதுகாப்பு பொறிமுறையாகும்:
கிரவுண்டிங் சுவிட்சுகள்
சர்க்யூட் பிரேக்கர்கள்
சுவிட்சுகளை ஏற்றவும்
சுவிட்சுகளை துண்டிக்கவும்
அமைச்சரவை கதவுகள் மற்றும் அணுகல் பேனல்கள்
மாறுதல் செயல்பாடுகள் முன் வரையறுக்கப்பட்ட பாதுகாப்பு வரிசையைப் பின்பற்றுவதை உறுதி செய்வதே இதன் முக்கிய நோக்கமாகும்.
உதாரணமாக:
பிரதான சுற்று துண்டிக்கப்பட்ட பின்னரே கிரவுண்டிங் சுவிட்ச் மூடப்பட வேண்டும்.
ஆபத்தான மின்னழுத்தம் இருக்கும் போது கேபினட் கதவு பூட்டப்பட்டிருக்க வேண்டும்.
கிரவுண்டிங் சுவிட்ச் பாதுகாப்பற்ற நிலையில் இருக்கும்போது சர்க்யூட் பிரேக்கரை மூடக்கூடாது.
இயக்க வழிமுறைகளுக்கு இடையில் உடல் கட்டுப்பாடுகளை உருவாக்குவதன் மூலம், இன்டர்லாக் சாதனம் மனித இயக்க பிழைகளின் சாத்தியத்தை குறைக்கிறது.
மின்சாரம் துண்டிக்கப்பட்ட பிறகும் மின்சார உபகரணங்கள் ஆபத்தானதாகவே இருக்கும். எஞ்சிய மின்னழுத்தம், தவறான மாறுதல் வரிசைகள் அல்லது எதிர்பாராத ஆற்றல்மிகுந்தால் கடுமையான ஆபத்துக்களை உருவாக்கலாம்.
நம்பகமான இன்டர்லாக் அமைப்பு பல பொதுவான பிரச்சனைகளை தீர்க்க உதவுகிறது.
1. தவறான மாறுதல் செயல்பாடுகளைத் தடுக்கிறது
சிக்கலான மின் அமைப்புகளில், ஆபரேட்டர்கள் பல மாறுதல் படிகளைச் செய்ய வேண்டியிருக்கும்.
இன்டர்லாக் பாதுகாப்பு இல்லாமல், தவறான செயல்களில் பின்வருவன அடங்கும்:
லைவ் சர்க்யூட்டில் கிரவுண்டிங் சுவிட்சை மூடுகிறது
பாதுகாப்பற்ற சூழ்நிலையில் பிரேக்கரை இயக்குதல்
தரையிறக்கம் முடிவதற்குள் அணுகல் கதவுகளைத் திறக்கவும்
இன்டர்லாக் சாதனம் ஒரு மெக்கானிக்கல் "ரூல் கீப்பர்" போல் செயல்படுகிறது, இது பாதுகாப்பான செயல்பாட்டு வரிசைகளை மட்டுமே அனுமதிக்கிறது.
2. மின் சாதனங்களைப் பாதுகாக்கிறது
தவறான மாறுதல் மக்களுக்கு ஆபத்தானது மட்டுமல்ல, உபகரணங்களையும் சேதப்படுத்தும்.
சாத்தியமான விளைவுகள் பின்வருமாறு:
குறுகிய சுற்றுகள்
ஆர்க் தவறுகள்
தொடர்பு சேதம்
காப்பு தோல்வி
ஒழுங்காக வடிவமைக்கப்பட்ட இன்டர்லாக் பொறிமுறையானது, அசாதாரண செயல்பாடுகளைக் குறைப்பதன் மூலம் உபகரணங்களின் சேவை வாழ்க்கையை நீட்டிக்க உதவுகிறது.
வேலைக் கொள்கை சுவிட்ச் கியர் வடிவமைப்பைப் பொறுத்தது, ஆனால் பெரும்பாலான அமைப்புகள் இயந்திர பொருத்துதல் மற்றும் பூட்டுதல் கட்டமைப்புகளின் கலவையைப் பயன்படுத்துகின்றன.

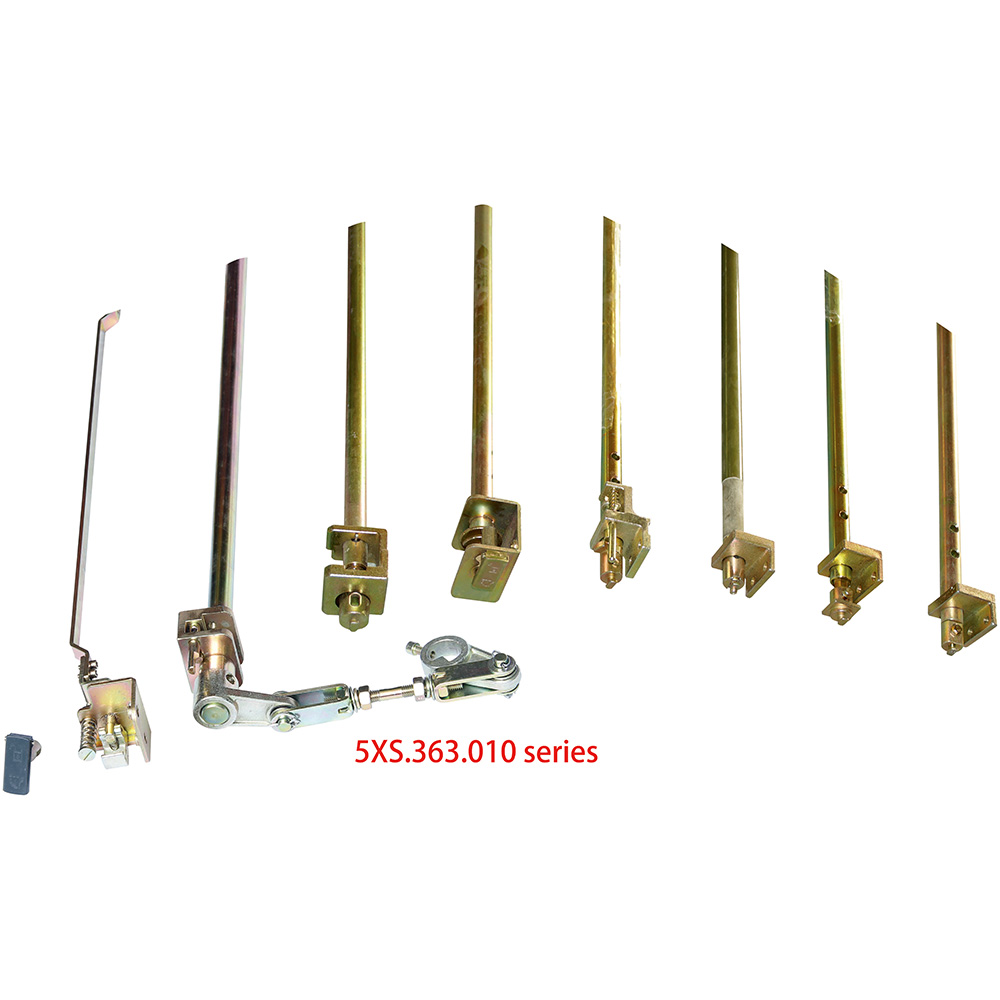

மெக்கானிக்கல் இன்டர்லாக்கிங்
அதன் நம்பகத்தன்மை காரணமாக மெக்கானிக்கல் இன்டர்லாக் பரவலாகப் பயன்படுத்தப்படுகிறது.
வழக்கமான கூறுகள் அடங்கும்:
பூட்டுதல் தட்டுகள்
தண்டுகள்
நெம்புகோல்கள்
கேம் வழிமுறைகள்
நிலை குறிகாட்டிகள்
வரம்பு தொகுதிகள்
ஒரு கூறு ஒரு குறிப்பிட்ட நிலைக்கு நகரும் போது, மற்றொரு கூறு செயல்பாட்டிலிருந்து உடல் ரீதியாக கட்டுப்படுத்தப்படுகிறது.
உதாரணமாக:
சர்க்யூட் பிரேக்கர் திறக்கிறது.
துண்டிப்பு சுவிட்ச் தனிமை நிலையை அடையும்.
கிரவுண்டிங் சுவிட்ச் செயல்பாடு கிடைக்கும்.
கிரவுண்டிங் சுவிட்ச் மூடுகிறது.
பராமரிப்பு அணுகல் அனுமதிக்கப்படுகிறது.
மின் இணைப்பு
சில அமைப்புகள் மின் சமிக்ஞைகள் மற்றும் சென்சார்களைப் பயன்படுத்துகின்றன.
கூறுகள் இருக்கலாம்:
துணை தொடர்புகள்
நிலை சுவிட்சுகள்
கட்டுப்பாட்டு ரிலேக்கள்
கண்காணிப்பு தொகுதிகள்
இயக்கத்தை அனுமதிக்கும் முன் கட்டுப்பாட்டு அமைப்பு சாதனத்தின் நிலையை சரிபார்க்கிறது.
நவீன ஆட்டோமேஷன் தொழில்நுட்பத்துடன், மின்னணு கட்டுப்பாட்டு அமைப்புகள் இயந்திர பாதுகாப்பை முழுமையாக மாற்றும் என்று பலர் கருதுகின்றனர்.
இருப்பினும், மெக்கானிக்கல் இன்டர்லாக் முக்கியமானது, ஏனெனில் இது சார்ந்து இல்லை:
மென்பொருள் தர்க்கம்
தொடர்பு நெட்வொர்க்குகள்
மின்சாரம் கிடைப்பதைக் கட்டுப்படுத்தவும்
மின்சாரம் செயலிழக்கும் போது கூட, ஒரு இயந்திர பூட்டுதல் அமைப்பு தொடர்ந்து உடல் பாதுகாப்பை வழங்க முடியும்.
பல பாதுகாப்பு-முக்கியமான மின் பயன்பாடுகளில், மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் இன்டர்லாக்கிங் இணைப்பது கூடுதல் பாதுகாப்பை வழங்குகிறது.
நடுத்தர மின்னழுத்த சுவிட்ச்கியர்
பொதுவாகப் பயன்படுத்தப்படுகிறது:
விநியோக நெட்வொர்க்குகள்
தொழில்துறை சக்தி அமைப்புகள்
துணை மின் நிலையங்கள்
தொழிற்சாலை மின் அறைகள்
ரிங் மெயின் யூனிட்கள் (RMU)
சிறிய விநியோக உபகரணங்களில், இன்டர்லாக் சாதனங்கள் ஒருங்கிணைக்க உதவுகின்றன:
சுவிட்ச் செயல்பாடு
கிரவுண்டிங் சுவிட்ச் செயல்பாடு
கேபிள் பெட்டி அணுகல்
உலோகத்தால் மூடப்பட்ட சுவிட்ச்கியர்
உலோக உறை மற்றும் உலோகத்தால் மூடப்பட்ட அமைப்புகளுக்கு, இன்டர்லாக் செய்வது வெவ்வேறு பெட்டிகளுக்கு இடையே பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.
நம்பகமான கிரவுண்ட் ஸ்விட்ச் ஆப்பரேட்டிங் மெக்கானிசம் இன்டர்லாக்கிங் சாதனம் பல காரணிகளைக் கருத்தில் கொள்ள வேண்டும்.
இயந்திர வலிமை
பொறிமுறையானது சிதைவு அல்லது தோல்வி இல்லாமல் மீண்டும் மீண்டும் செயல்பாடுகளைத் தாங்க வேண்டும்.
முக்கியமான காரணிகள் அடங்கும்:
பொருள் தேர்வு
தண்டு வலிமை
பூட்டுதல் துல்லியம்
எதிர்ப்பை அணியுங்கள்
செயல்பாட்டின் துல்லியம்
சாதனம் சுவிட்ச் நிலைகளை சரியாகக் கண்டறிய வேண்டும்.
மோசமான நிலைப்படுத்தல் துல்லியம் ஏற்படலாம்:
முழுமையற்ற பூட்டுதல்
தவறான செயல்பாட்டு அனுமதி
இயந்திர குறுக்கீடு
சேவை வாழ்க்கை
ஸ்விட்ச்கியர் பல வருடங்கள் இயங்கக்கூடும், எனவே இன்டர்லாக் கூறுகளுக்கு நல்ல ஆயுள் தேவை.
வடிவமைப்பு பரிசீலனைகள் அடங்கும்:
அரிப்பு எதிர்ப்பு
உயவு தேவைகள்
இயக்க அதிர்வெண்
சுற்றுச்சூழல் நிலைமைகள்
வெவ்வேறு கூறுகள் அவற்றின் செயல்பாட்டைப் பொறுத்து வெவ்வேறு பொருட்களைப் பயன்படுத்தலாம்.
|
கூறு |
பொதுவான பொருட்கள் |
|
பூட்டுதல் தட்டுகள் |
துருப்பிடிக்காத எஃகு, கால்வனேற்றப்பட்ட எஃகு |
|
தண்டுகள் |
கடினப்படுத்தப்பட்ட எஃகு |
|
நீரூற்றுகள் |
வசந்த எஃகு |
|
வீட்டு பாகங்கள் |
எஃகு உலோகக் கலவைகள் அல்லது பொறியியல் பிளாஸ்டிக்குகள் |
பொருள் தேர்வு பாதிக்கிறது:
இயந்திர வலிமை
அரிப்பு எதிர்ப்பு
நீண்ட கால நம்பகத்தன்மை
இன்டர்லாக் அமைப்புகள் நீண்ட சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டிருந்தாலும், வழக்கமான ஆய்வு இன்னும் அவசியம்.
பரிந்துரைக்கப்பட்ட காசோலைகளில் பின்வருவன அடங்கும்:
இயந்திர இயக்கத்தை சரிபார்க்கவும்
என்பதை உறுதிப்படுத்தவும்:
தண்டுகள் சீராக நகரும்
பூட்டுகள் சரியாக ஈடுபடுகின்றன
பாகங்கள் எதுவும் சிக்கவில்லை
உடைகள் பாகங்களை ஆய்வு செய்யுங்கள்
கவனம் செலுத்துங்கள்:
நீரூற்றுகள்
பின்கள்
நகரும் மூட்டுகள்
கூறுகளை சுத்தமாக வைத்திருங்கள்
தூசி மற்றும் மாசுபாடு இயந்திர இயக்கத்தை பாதிக்கலாம், குறிப்பாக வெளிப்புற அல்லது தொழில்துறை சூழலில்.
கிரவுண்ட் ஸ்விட்ச் ஆப்பரேட்டிங் மெக்கானிசம் இன்டர்லாக்கிங் சாதனம் என்பது மின் சாதனங்களில் காணக்கூடிய பகுதியாக இல்லாமல் இருக்கலாம், ஆனால் நவீன சுவிட்ச் கியர் அமைப்புகளுக்குள் இது ஒரு அத்தியாவசிய பாதுகாப்பு கூறு ஆகும்.
கிரவுண்டிங் சுவிட்சுகள், சர்க்யூட் பிரேக்கர்கள் மற்றும் அணுகல் வழிமுறைகளுக்கு இடையிலான உறவைக் கட்டுப்படுத்துவதன் மூலம், இது ஆபத்தான செயல்பாடுகளைத் தடுக்கவும், மின் சொத்துக்களைப் பாதுகாக்கவும், பராமரிப்பு பாதுகாப்பை மேம்படுத்தவும் உதவுகிறது.
-
