KQ2U / KQ2UD தொடர் Y-வகை மல்டி-போர்ட் புஷ்-இன் பொருத்துதல்கள்

SOLH KQ2U / KQ2UD தொடர் Y-வகை மல்டி-போர்ட் புஷ்-இன் பொருத்துதல்கள் | நியூமேடிக் மேனிஃபோல்ட் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2U / KQ2UD சமமான Y மல்டி-அவுட்லெட் ஒரு-டச் பொருத்துதல்

1. தயாரிப்பு கண்ணோட்டம்

     KQ2U என்பது Y-வகை 1-இன் 2-அவுட் புஷ்-இன் ஸ்ப்ளிட்டர்; KQ2UD என்பது Y-வகை 1-இன் 4-அவுட் புஷ்-இன் பன்மடங்கு. இரண்டும் SOLH KQ2 நியூமேடிக் ஒன்-டச் ஃபிட்டிங் தொடரைச் சேர்ந்தவை. PBT உடல் மற்றும் நிக்கல் பூசப்பட்ட பித்தளை ஆண் நூலால் கட்டப்பட்டது. PU காற்று குழாய்களுக்கான நேரடி பிளக் மற்றும் பிளே, PTFE டேப் தேவையில்லை. 1-க்கு-2 / 1-க்கு-4 ஏர் சர்க்யூட் பிரிப்பதற்காக வடிவமைக்கப்பட்டது, SMC KQ2U / KQ2UD உடன் முழுமையாக மாறக்கூடியது. ஆட்டோமேஷன் உபகரணங்கள், வெற்றிட உறிஞ்சும் கோப்பைகள் மற்றும் நியூமேடிக் ஆக்சுவேட்டர் காற்று விநியோகம் ஆகியவற்றில் பரவலாக ஏற்றுக்கொள்ளப்பட்டது.

     KQ2U: 1 நுழைவாயில், 2 கடைகள் (Y-வடிவம் 1 முதல் 2 பிளவு)
     KQ2UD: 1 நுழைவாயில், 4 கடைகள் (Y-வடிவம் 1 முதல் 4 பிளவு)

2. மாதிரி பெயரிடும் விதிகள்

2.1 KQ2U (1-இன் 2-அவுட் Y பிரிப்பான்)

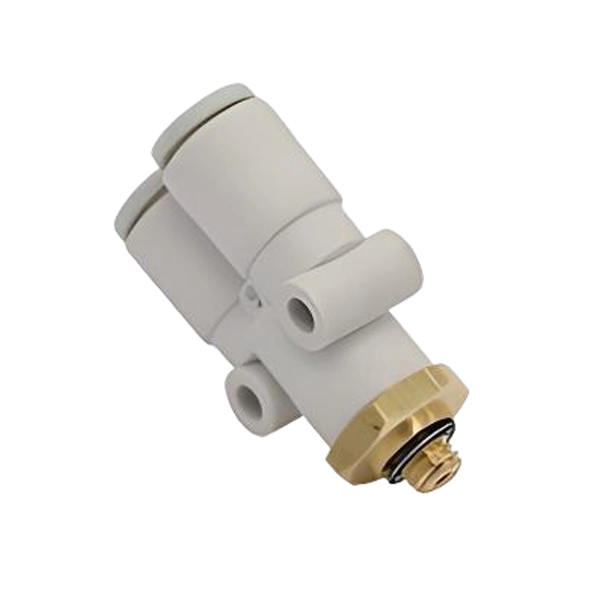

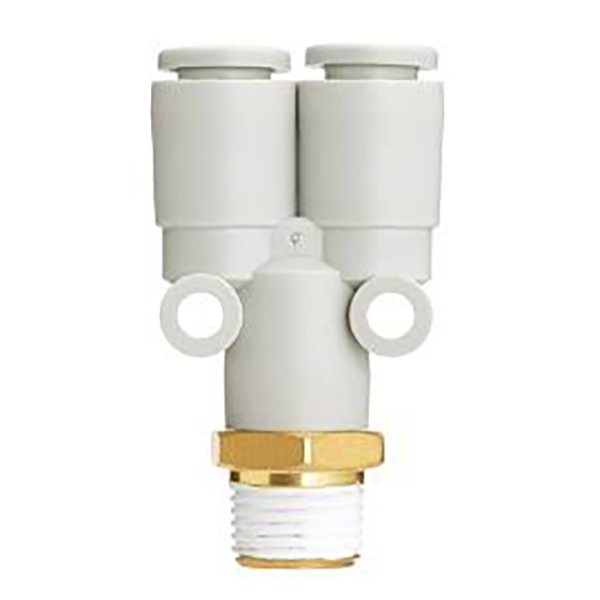

  1.ஆண் நூல் பதிப்பு KQ2Uxx-xxS எடுத்துக்காட்டு: KQ2U06-02S
     KQ2U: Y-வகை 1-இன் 2-அவுட் பொருத்துதல்
     06: அவுட்லெட் போர்ட்களின் குழாய் OD Φ6mm
     02S: ஆண் டேப்பர் நூல் R1/4 (S = R டேப்பர் ஆண் நூல்)
     நூல் குறியீடு: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

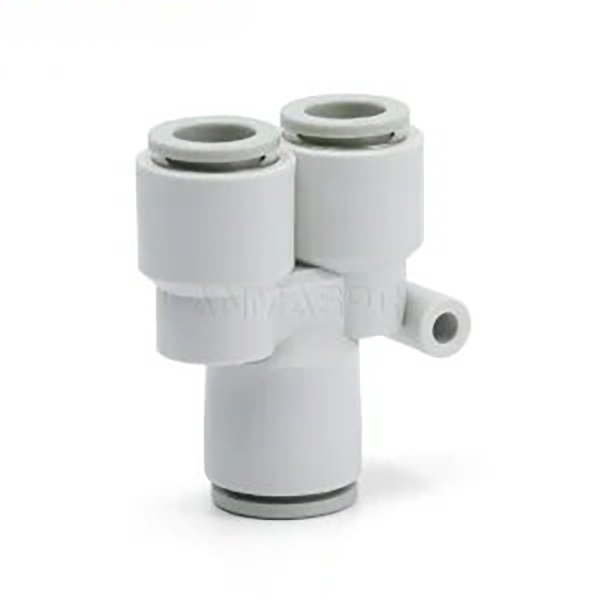

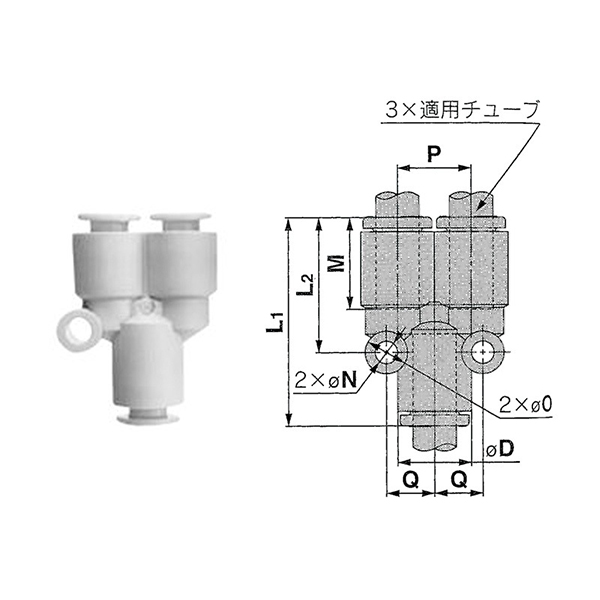

  2.நேரான சம விட்டம் கொண்ட குழாய் பதிப்பு KQ2Uxx-00 எடுத்துக்காட்டு: KQ2U08-00
     நுழைவாயில் மற்றும் இரண்டு விற்பனை நிலையங்கள் ஒரே மாதிரியான குழாய் OD ஐப் பகிர்ந்து கொள்கின்றன, அனைத்தும் Φ8mm

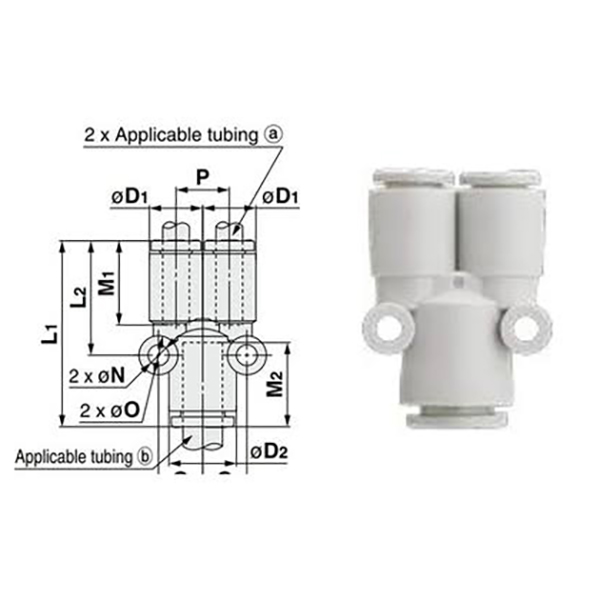

  3.நேராக குறைக்கும் பதிப்பு KQ2Uxx-yy எடுத்துக்காட்டு: KQ2U04-06
     இரண்டு விற்பனை நிலையங்கள் Φ4; முக்கிய நுழைவாயில் Φ6, வெவ்வேறு விட்டம் பிளவு குறைக்கும்

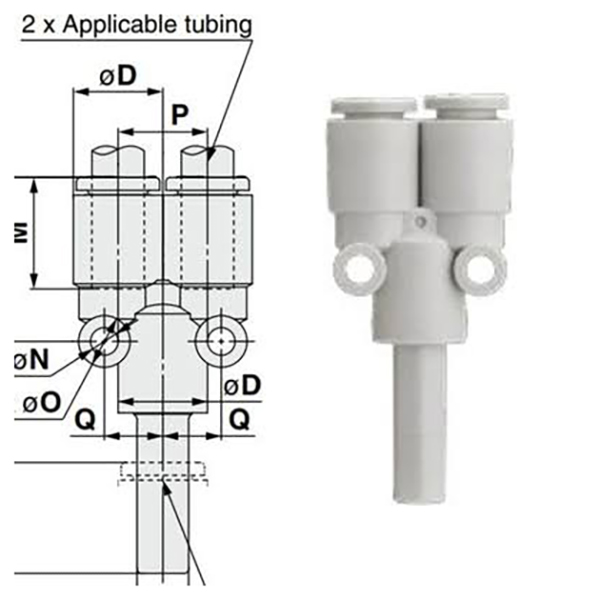

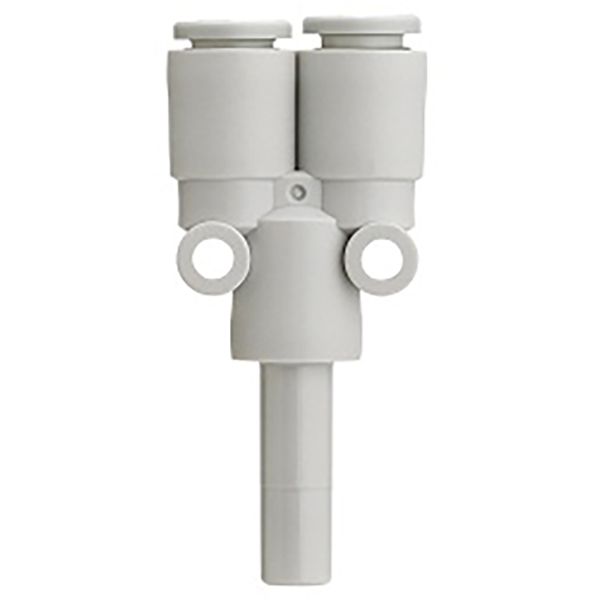

 4. பார்பெட் பிளக் பதிப்பு KQ2Uxx-99
     பிளாஸ்டிக் ரிஜிட் பிளக் ஷாங்க் கீழே, பெண் புஷ்-இன் போர்ட்டில் 1-இன் 2-அவுட் ஸ்பிலிட்டிற்கு செருகப்படுகிறது

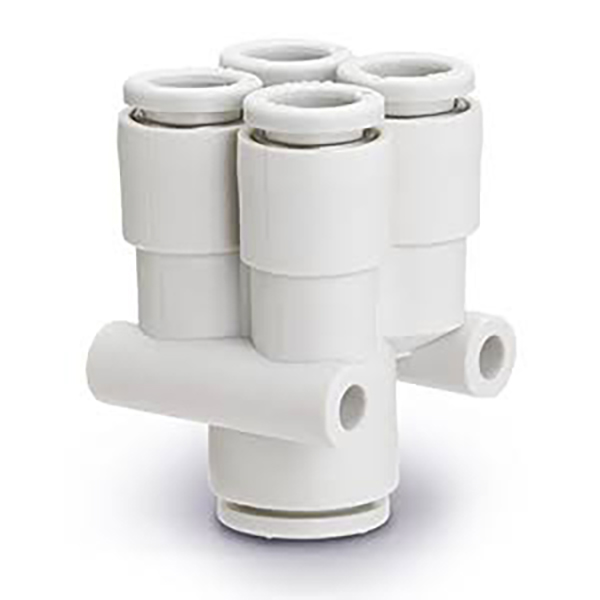

2.2 KQ2UD (1-ல் 4-அவுட் Y பன்மடங்கு)

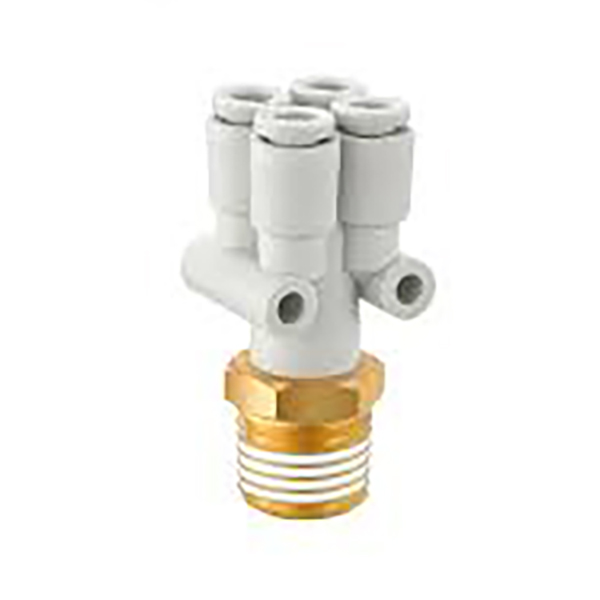

  1. ஆண் நூல் பதிப்பு KQ2UDxx-xxS எடுத்துக்காட்டு: KQ2UD08-03S
     R38 ஆண் நூல் நுழைவாயில், Φ8 குழாய்களுக்கான நான்கு கடைகள்

  2. குறைக்கும் குழாய் பதிப்பு KQ2UDxx-yy எடுத்துக்காட்டு: KQ2UD04-06
     நான்கு விற்பனை நிலையங்கள் Φ4, முக்கிய நுழைவாயில் Φ6, பல-போர்ட் குறைக்கும் விநியோகம்

3. விவரக்குறிப்பு சுருக்க அட்டவணை

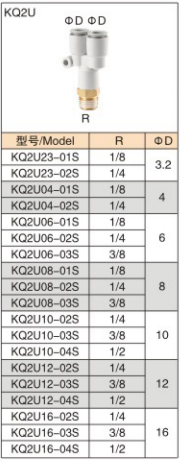

3.1 KQ2U (1-இன் 2-அவுட் Y பிரிப்பான்)

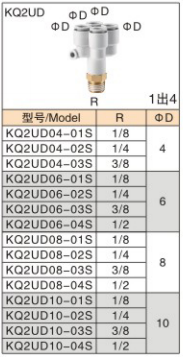

3.2 KQ2UD (1-ல் 4-அவுட் Y பன்மடங்கு)

4. பொது தொழில்நுட்ப விவரக்குறிப்புகள்

5. தயாரிப்பு அம்சங்கள்

     • ஃபாஸ்ட் புஷ்-இன் அசெம்பிளி: உடனடி சீல் செய்ய குழாய் செருகப்பட்டது. குழாயை அகற்ற வெள்ளை வெளியீட்டு காலரை அழுத்தவும், அசெம்பிளி செயல்திறனை பெரிதும் மேம்படுத்தவும்.

     • பல வழி காற்று விநியோகம்: 1 முதல் 2 பிரிவிற்கு KQ2U, 1 முதல் 4 பிரிவிற்கு KQ2UD. ஏர் ரூட்டிங் எளிமைப்படுத்த மையப்படுத்தப்பட்ட காற்று மூல விநியோகம்.

     • குறைக்கும் விருப்பம் உள்ளது: வெவ்வேறு குழாய் அளவுகளின் இணைப்பிற்கான சமமான மற்றும் குறைக்கும் விட்டம் பதிப்புகள்.

     • நம்பகமான நூல் சீல்: நிக்கல் பூசப்பட்ட பித்தளை ஆண் நூல் அதிக அரிப்பு எதிர்ப்பு மற்றும் இயந்திர வலிமை கொண்டது.

     • சிறிய அளவு: கட்டுப்படுத்தப்பட்ட மவுண்டிங் இடத்திற்கான சிறிய தடம், கையாளுபவர்கள், ஜிக்ஸ் மற்றும் உறிஞ்சும் கப் தொகுதிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

6. வழக்கமான பயன்பாடுகள்

     • வெற்றிட கோப்பை வரிசை பிரித்தல் (பல உறிஞ்சும் கோப்பைகள் ஒற்றை வெற்றிட மூலத்தைப் பகிர்ந்து கொள்கின்றன)

     • ஆட்டோமேஷன் சாதனங்களுக்கான பல சிலிண்டர் காற்று வழங்கல்

     • பேக்கேஜிங் இயந்திரங்களுக்கான நியூமேடிக் சர்க்யூட்கள், 3C உபகரணங்கள் மற்றும் ஊசி மோல்டிங் இயந்திரங்கள்

     • நியூமேடிக் ஆய்வு மற்றும் சோதனை ஜிக்ஸிற்கான ஏர் லைன் பிளவு

7. நிறுவல் குறிப்புகள்

     • பர்ர்கள் இல்லாமல் செங்குத்தாக குழாய்களை வெட்டுங்கள்; பர்ஸ் சீல் வளையத்தை கீறி காற்று கசிவை ஏற்படுத்தலாம்.

     • குழாயை முழுவதுமாக கீழே தள்ளி, ரிலீஸ் காலர் லாக்ஸ் ட்யூபிங்கைப் பாதுகாப்பாக உறுதிப்படுத்தவும்.

     • தண்ணீர், எண்ணெய் அல்லது வலுவான அரிக்கும் திரவங்களுக்கு அல்ல. சுருக்கப்பட்ட காற்று மற்றும் வெற்றிட சேவைக்கு மட்டுமே.

     • பிளாஸ்டிக் விரிசல் ஏற்படுவதைத் தடுக்க, மூட்டு வேரில் மீண்டும் மீண்டும் வளைப்பதைத் தவிர்க்கவும்.
