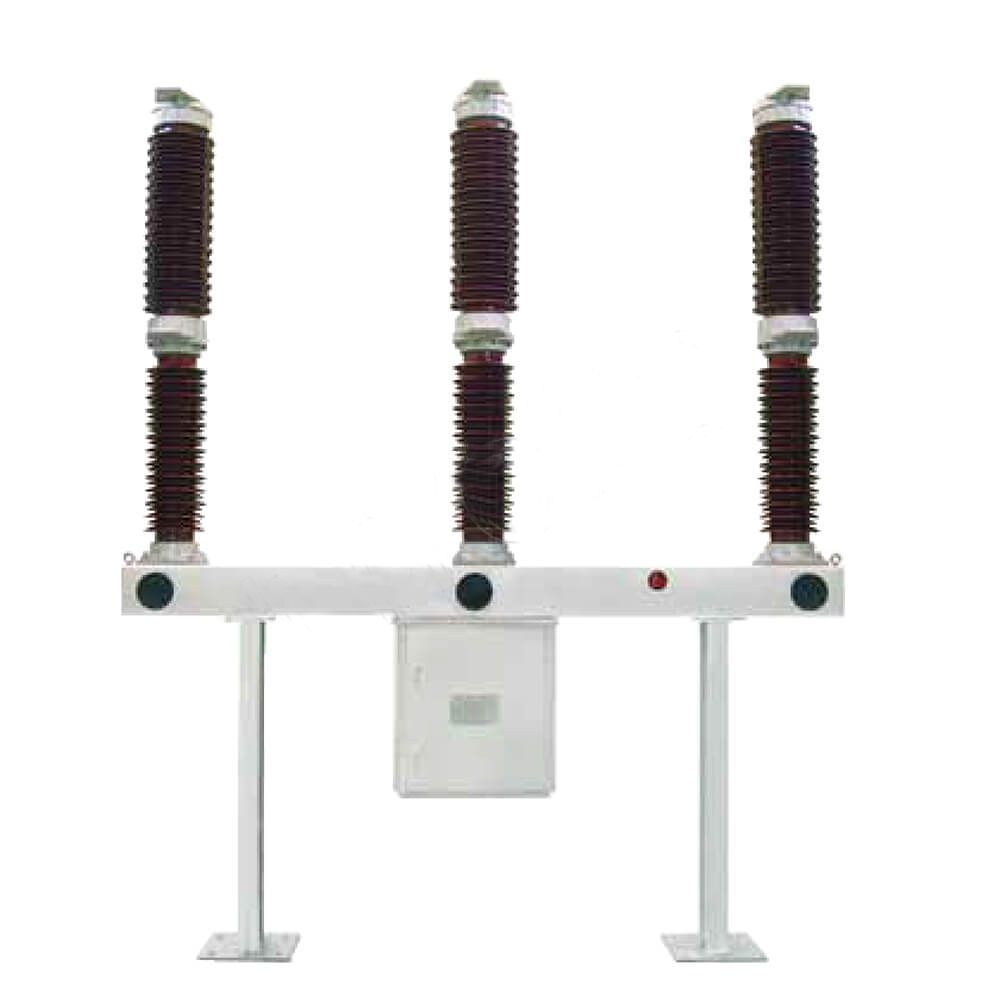

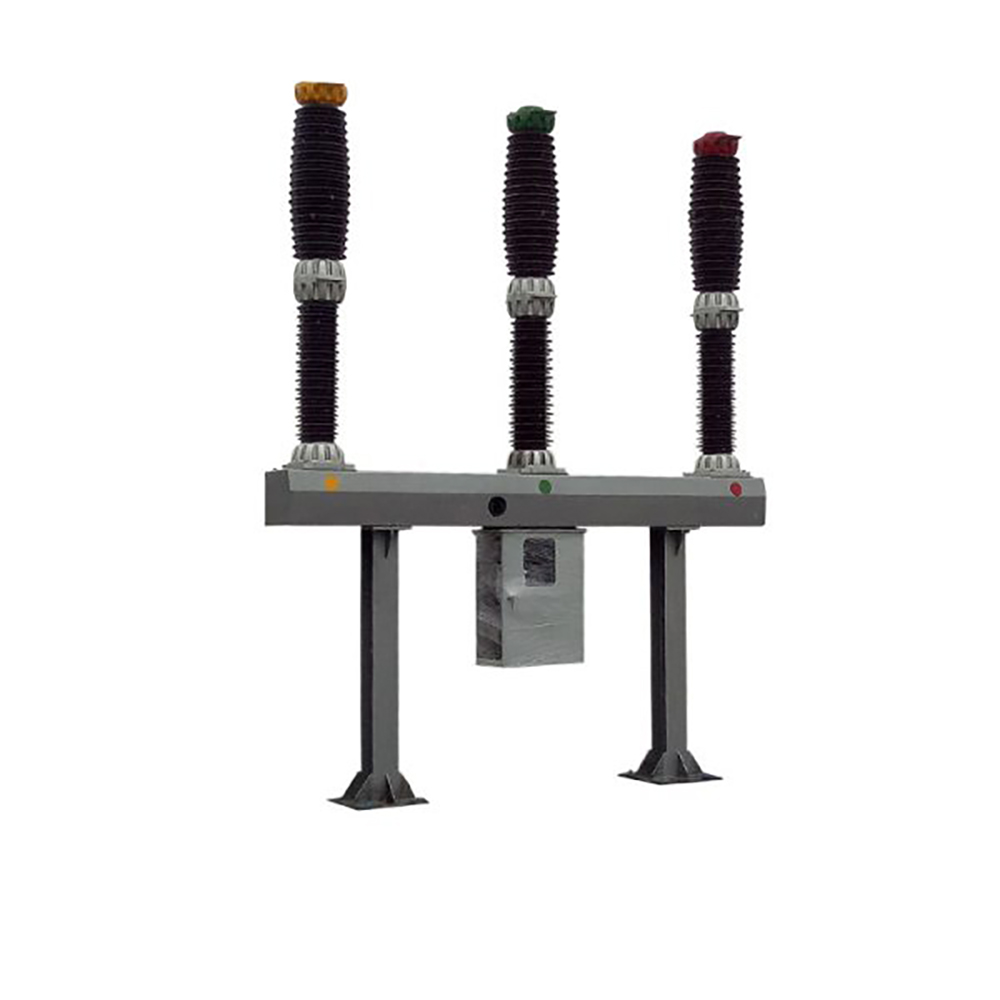

LW36-126 110KV 126KV வெளிப்புற SF6 சர்க்யூட் பிரேக்கர்

LW36-126 110KV 126KV வெளிப்புற SF6 சர்க்யூட் பிரேக்கர்

எல்.டபிள்யூ 36-126/145 என்பது சுய-ஓல்ட் ஆர்க் அழிவு தொழில்நுட்பத்துடன் ஒரு எஸ்.எஃப் 6 லைவ் டேங்க் சர்க்யூட் பிரேக்கர் உள்ளிட்ட ஒருங்கிணைந்த கருவியாகும். சர்க்யூட் பிரேக்கர்கள் ஒற்றை அல்லது மூன்று துருவ செயல்பாட்டிற்கு கிடைக்கின்றன ， இது மதிப்பிடப்பட்ட மின்னோட்டம், தவறு மின்னோட்டத்தை உடைக்க அல்லது மின்சாரக் கோடுகளை மாற்ற பயன்படுகிறது, இதனால் சக்தி அமைப்பைக் கட்டுப்படுத்துதல் மற்றும் பாதுகாப்பை உணருகிறது. இது வழக்கமான செயல்பாட்டிற்கு திறன் கொண்டது, மேலும் சர்க்யூட் பிரேக்கரை இணைப்பதாகவும் பயன்படுத்தலாம். புதிய வசந்த இயக்க வழிமுறை அதிக நம்பகத்தன்மை மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

LW36-126/3150-40 சுய ஆற்றல் கொண்ட உயர் மின்னழுத்தம் SF6 சர்க்யூட் பிரேக்கர் என்பது உயர் மின்னழுத்த ஏசி அமைப்புகளுக்காக வடிவமைக்கப்பட்ட வெளிப்புற சுற்று பிரேக்கர் ஆகும். அதிகபட்சமாக 145 கி.வி மற்றும் 50 ஹெர்ட்ஸ் மதிப்பிடப்பட்ட அதிர்வெண் கொண்ட மின் கட்டங்களில் பயன்படுத்த இது ஏற்றது. இந்த சர்க்யூட் பிரேக்கர் மதிப்பிடப்பட்ட நீரோட்டங்கள், தவறு நீரோட்டங்கள் அல்லது சுற்றுகளை மாற்றுவதற்கு, மின் அமைப்புகளுக்கு அத்தியாவசிய கட்டுப்பாடு மற்றும் பாதுகாப்பை வழங்கும். நெட்வொர்க் ஒன்றோடொன்று இணைப்புகளில் இணைப்பு பிரேக்கராக பயன்படுத்த இது பொருத்தமானது.

இந்த தயாரிப்பு SF6 வாயுவை வில் அணைக்கும் மற்றும் இன்சுலேடிங் நடுத்தரமாக பயன்படுத்துகிறது. இது சமீபத்திய சுய ஆற்றல் கொண்ட வில் அணைக்கும் தொழில்நுட்பத்துடன் பொருத்தப்பட்டுள்ளது மற்றும் புதிய வசந்த-இயக்கப்படும் பொறிமுறையைக் கொண்டுள்ளது. எல்.டபிள்யூ 36-126/3150-40 நீண்ட மின் வாழ்க்கை, குறைந்த செயல்பாட்டு முயற்சி, குறைந்த சத்தம் மற்றும் அதிக நம்பகத்தன்மை ஆகியவற்றை வழங்குகிறது, இது உயர் உயர பகுதிகள் அல்லது 132 கி.வி மின் அமைப்புகளுக்கு மிகவும் நம்பகமான தேர்வாக அமைகிறது. இது அதே வகையின் இறக்குமதி செய்யப்பட்ட தயாரிப்புகளையும் மாற்றலாம்.

கட்டமைப்பு அம்சங்கள்

சர்க்யூட் பிரேக்கர் மூன்று கட்ட பீங்கான் நெடுவரிசை ஒற்றை முறிவு கட்டமைப்பை ஏற்றுக்கொள்கிறது. மூன்று கட்டங்கள் ஒரு வசந்த இயக்க பொறிமுறையுடன் பொருத்தப்பட்டுள்ளன, இது மையமாக ஏற்பாடு செய்யப்பட்டு மூன்று கட்ட இயக்கப்படுகிறது, எனவே தோற்றம் நாவல் மற்றும் நேர்த்தியானது. சர்க்யூட் பிரேக்கர் SF6 வாயுவை காப்பு மற்றும் வில் அணைக்கும் ஊடகமாக பயன்படுத்துகிறது. செயல்பாட்டின் போது, ​​சர்க்யூட் பிரேக்கரின் மூன்று-துருவ SF6 வாயு இணைக்கப்பட்டுள்ளது, மேலும் அதன் அழுத்தம் மற்றும் அடர்த்தி முன்னேற்றத்தைக் கண்காணிக்க ஒரு சுட்டிக்காட்டி வகை அடர்த்தி ரிலே பயன்படுத்தப்படுகிறது. சுய-ஆற்றல் வில் அணைக்கும் கொள்கை மற்றும் சர்க்யூட் பிரேக்கர் இயக்கம் அமைப்பில் உகந்த வடிவமைப்பு காரணமாக, இயந்திர செயல்திறன் திறம்பட மேம்படுத்தப்பட்டு இயக்கப் பணிகள் குறைக்கப்படுகின்றன;

சிறந்த உடைக்கும் செயல்திறன் மற்றும் நீண்ட மின் வாழ்க்கை;

பெருகிவரும் சட்டகம் மற்றும் ஆதரவு ஆகியவை உயர்தர எஃகு தகடுகளால் ஆனவை, அவை ஒட்டுமொத்தமாக வளைந்திருக்கும். மேற்பரப்பு சிகிச்சையானது சூடான-டிப் கால்வனிசிங் செயல்முறையை ஏற்றுக்கொள்கிறது. வெளிப்படுத்தப்பட்ட அனைத்து ஃபாஸ்டென்சர்களும் உயர் வலிமை கொண்ட பொருட்கள் மற்றும் சூடான-டிப் கால்வனேற்றப்பட்ட அல்லது எஃகு நிலையான பாகங்களால் ஆனவை. பொறிமுறையான பெட்டி ஷெல் எஃகு மூலம் ஆனது, எனவே தயாரிப்பு சிறந்த அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது; அதிக இயந்திர நம்பகத்தன்மை மற்றும் அடிக்கடி இயக்க முடியும்;

சல்பர் ஹெக்ஸாஃப்ளூரைடு வாயுவின் உள்ளார்ந்த உயர் காப்பு வலிமை மற்றும் சர்க்யூட் பிரேக்கரின் உகந்த தொடர்பு இயக்கம் காரணமாக, சர்க்யூட் பிரேக்கர் கொள்ளளவு மின்னோட்டத்தை ஆட்சி இல்லாமல் உடைக்கிறது; வெளிப்புற காப்பு நிலை அதிகமாக உள்ளது, வெளிப்புற காப்பு ஒரு பெரிய தவழும் தூரத்துடன் வடிவமைக்கப்பட்டுள்ளது, க்ரீபேஜ் விகித தூரம் ≥31 மிமீ/கே.வி, மற்றும் அழுக்கு எதிர்ப்பு செயல்திறன் சிறந்தது. இது கடுமையான சூழல்களிலும் பாதுகாப்பாக செயல்பட முடியும்;

வலுவான மின்னோட்டச் சுமக்கும் திறன்: வெப்பநிலை உயர்வு சோதனை 3150A இன் மதிப்பிடப்பட்ட மின்னோட்டத்தின் 1.2 மடங்கு, அதாவது 3780A க்கு ஏற்ப மேற்கொள்ளப்படுகிறது, மேலும் ஒவ்வொரு புள்ளியிலும் வெப்பநிலை உயர்வுக்கு இன்னும் ஒரு பெரிய விளிம்பு உள்ளது;

உற்பத்தியின் ஒட்டுமொத்த தோற்றம் கச்சிதமானது, ஆன்-சைட் நிறுவல் மற்றும் ஆணையிடுதல் வசதியானது, மற்றும் பராமரிப்பு பணிச்சுமை சிறியது.

விண்ணப்பங்கள்:

பவர் கிரிட் பாதுகாப்பு: பாதுகாப்பு மற்றும் கட்டுப்பாட்டுக்கு 132 கி.வி அல்லது அதிக மின்னழுத்த மின் கட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

செயல்பாடுகள் மாறுதல்: சுற்று மாறுதலுக்கு ஏற்றது மற்றும் சக்தி அமைப்பு ஒன்றோடொன்று இணைப்புகளில் இணைப்பு பிரேக்கராக.

உயர் உயர பயன்பாடு: அதன் வலுவான வடிவமைப்பு மற்றும் மேம்பட்ட தொழில்நுட்பம் காரணமாக உயர் உயரப் பகுதிகளில் பயன்படுத்த ஏற்றது.

பயன்படுத்த சுற்றுச்சூழல் நிலைமைகள்

பயன்பாட்டிற்கான சாதாரண சுற்றுச்சூழல் நிலைமைகள் பின்வரும் தேவைகளைப் பூர்த்தி செய்கின்றன:

அ) சுற்றுப்புற காற்று வெப்பநிலை -25 ℃ (-40 ℃) ~ +40 ℃;

ஆ) உயரம் ≤2500 மீ (2000 மீ);

c) காற்றின் வேகம் ≤34 மீ/வி;

d) தினசரி வெப்பநிலை வேறுபாடு ≤25 ℃;

e) சூரிய ஒளி தீவிரம் ≤1000W/m;

எஃப்) பூகம்ப எதிர்ப்பு நிலை பூகம்ப தீவிரம் 8 டிகிரி (கிடைமட்ட முடுக்கம் 0.2 ஜி, செங்குத்து முடுக்கம் 0.1 கிராம்);

g) பனி தடிமன் ≤10 மிமீ;

h) ஜிபி/டி 5582 இல் காற்று மாசுபாடு நிலை ⅲ ஐ விட அதிகமாக இல்லை;

i) நிறுவல் இருப்பிடம் வெளிப்புறம்.

பயன்பாட்டு சூழல் நிலைமைகளுக்கு பயனருக்கு சிறப்புத் தேவைகள் இருந்தால், அவர்கள் லியண்ட் நிபுணர்களுடன் பேச்சுவார்த்தை நடத்தலாம்.

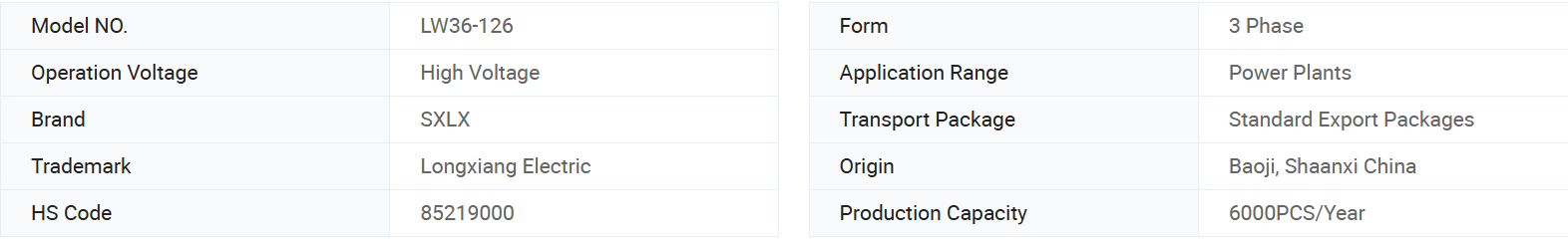

அடிப்படை தகவல்.

தொழில்நுட்ப அளவுருக்கள்

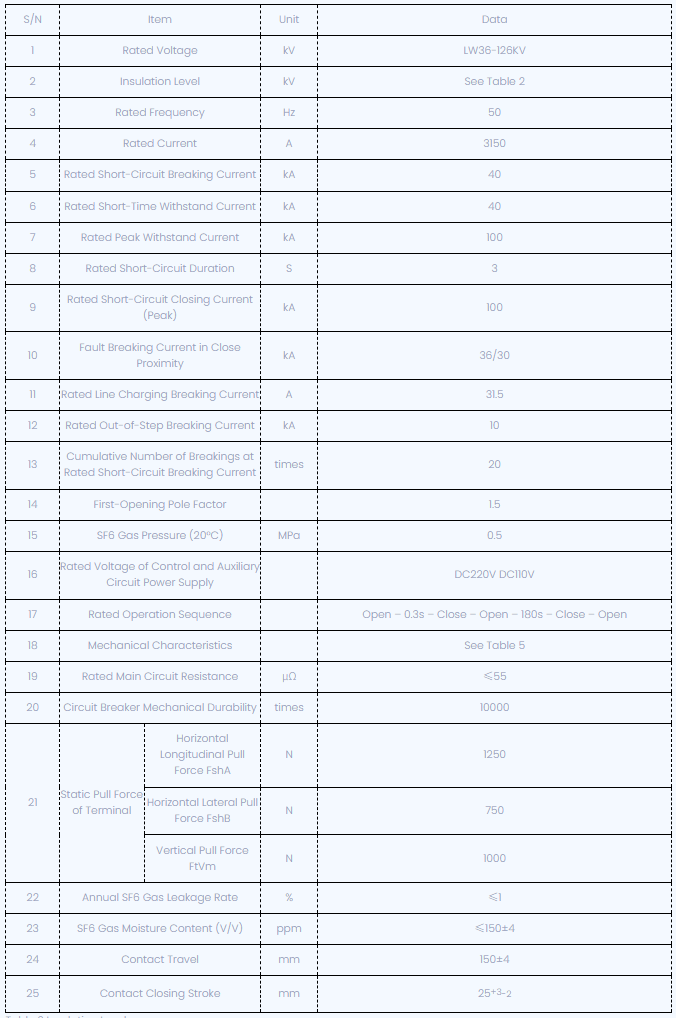

LW36-126 SF6 சர்க்யூட் பிரேக்கர் தொழில்நுட்ப அளவுருக்கள்

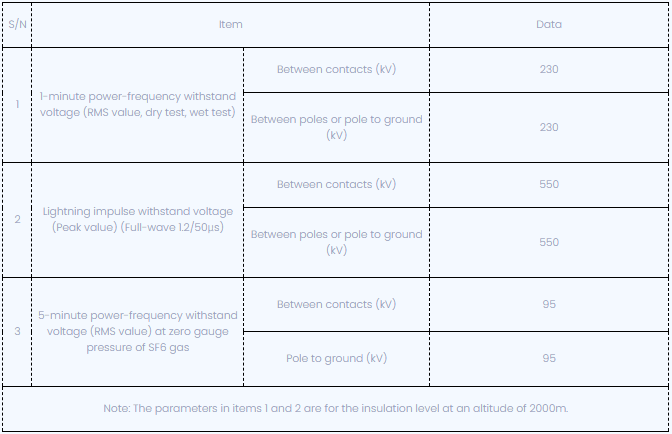

அட்டவணை 2 காப்பு நிலை

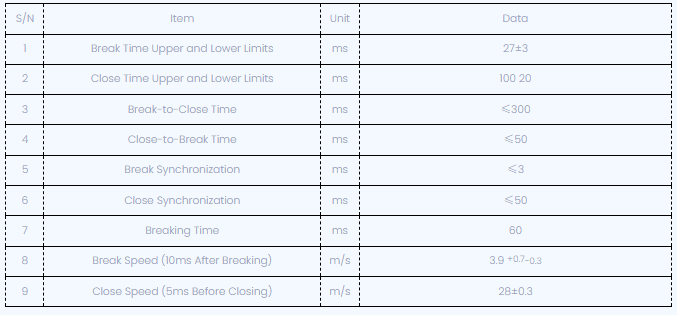

அட்டவணை 3 இயந்திர பண்புகள்

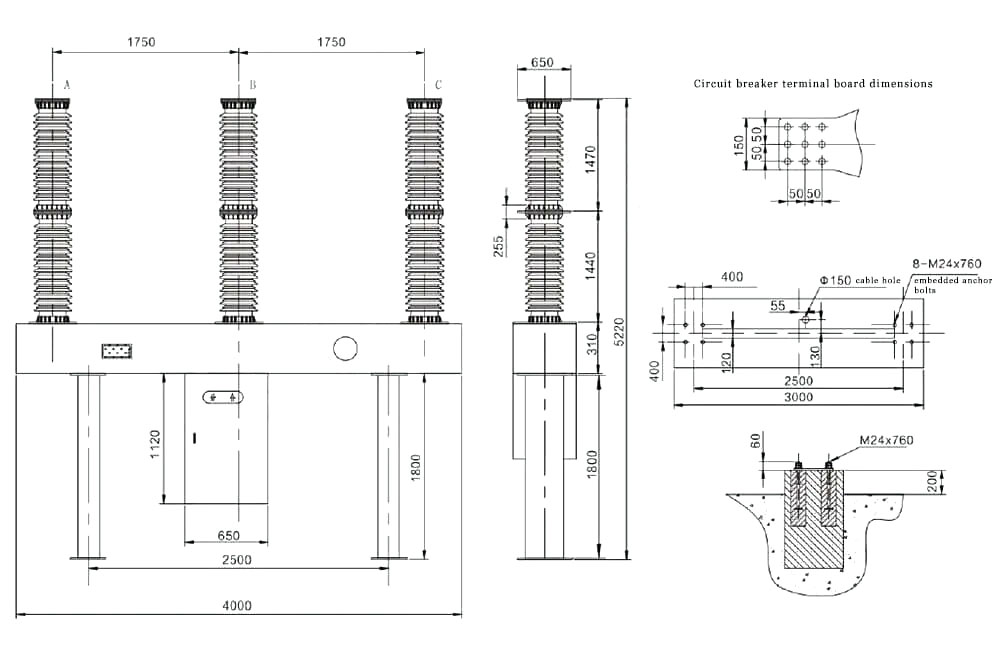

தொழில்நுட்ப வரைதல்

LW36 SF6 சர்க்யூட் பிரேக்கர் ஆர்டர் அறிவிப்பு

சர்க்யூட் பிரேக்கர் மாதிரி மற்றும் விவரக்குறிப்புகள்;

மதிப்பிடப்பட்ட மின் அளவுருக்கள் (மின்னழுத்தம், மின்னோட்டம், உடைக்கும் மின்னோட்டம் போன்றவை)

பயன்பாட்டிற்கான சுற்றுச்சூழல் நிலைமைகள் (சுற்றுப்புற வெப்பநிலை, உயரம், சுற்றுச்சூழல் மாசு நிலை)

மதிப்பிடப்பட்ட கட்டுப்பாட்டு சுற்று மின் அளவுருக்கள் (ஆற்றல் சேமிப்பு மோட்டரின் மதிப்பிடப்பட்ட மின்னழுத்தம், திறப்பு மற்றும் நிறைவு சுருளின் மதிப்பிடப்பட்ட மின்னழுத்தம்);

உதிரி பாகங்கள், சிறப்பு உபகரணங்கள் மற்றும் கருவிகளின் பெயர் மற்றும் அளவு (தனித்தனியாக ஆர்டர் செய்யப்பட வேண்டும்);

முதன்மை மேல் முனையத்தின் வயரிங் திசை.

LW36 SF6 சர்க்யூட் பிரேக்கர் ஆர்டர் அறிவிப்பு

சர்க்யூட் பிரேக்கர் மாதிரி மற்றும் விவரக்குறிப்புகள்;

மதிப்பிடப்பட்ட மின் அளவுருக்கள் (மின்னழுத்தம், மின்னோட்டம், உடைக்கும் மின்னோட்டம் போன்றவை)

பயன்பாட்டிற்கான சுற்றுச்சூழல் நிலைமைகள் (சுற்றுப்புற வெப்பநிலை, உயரம், சுற்றுச்சூழல் மாசு நிலை)

மதிப்பிடப்பட்ட கட்டுப்பாட்டு சுற்று மின் அளவுருக்கள் (ஆற்றல் சேமிப்பு மோட்டரின் மதிப்பிடப்பட்ட மின்னழுத்தம், திறப்பு மற்றும் நிறைவு சுருளின் மதிப்பிடப்பட்ட மின்னழுத்தம்);

உதிரி பாகங்கள், சிறப்பு உபகரணங்கள் மற்றும் கருவிகளின் பெயர் மற்றும் அளவு (தனித்தனியாக ஆர்டர் செய்யப்பட வேண்டும்);

முதன்மை மேல் முனையத்தின் வயரிங் திசை.

கேள்விகள்

கே: உங்கள் தயாரிப்புகளின் விலைகள் என்னிடம் இருக்க முடியுமா?

ப: வரவேற்கிறோம். தயவுசெய்து இங்கே எங்களுக்கு விசாரணையை அனுப்ப தயங்கவும். நாங்கள் உங்களுக்கு 24 மணி நேரத்திற்குள் பதிலளிப்போம்.

கே: எங்கள் லோகோ/ நிறுவனத்தின் பெயரை தயாரிப்புகளில் அச்சிடலாமா?

ப: ஆம், நிச்சயமாக, நாங்கள் OEM ஐ ஏற்றுக்கொள்கிறோம், பின்னர் நீங்கள் எங்களுக்கு பிராண்ட் அங்கீகாரத்தை வழங்க வேண்டும்.

கே: தயாரிப்பு தனிப்பயனாக்கலை நீங்கள் ஏற்றுக்கொள்கிறீர்களா?

ப: ஆம், நிச்சயமாக, தயவுசெய்து குறிப்பிட்ட வரைபடங்கள் அல்லது அளவுருக்களை வழங்கவும், மதிப்பீட்டிற்குப் பிறகு நாங்கள் உங்களை மேற்கோள் காட்டுவோம்.

கே: முன்னணி நேரம் என்ன?

ப: முன்னணி நேரம் கட்டளையிடப்பட்ட அளவைப் பொறுத்தது, பொதுவாக கட்டணம் பெற்ற 7-20 நாட்களுக்குள்.

கே: உங்கள் வர்த்தக விதிமுறைகள் என்ன?

ப: நாங்கள் EXW, FOB, CIF, FCA போன்றவற்றை ஏற்றுக்கொள்கிறோம்.

கே: முடிக்கப்பட்ட தயாரிப்புகளை நீங்கள் ஆய்வு செய்கிறீர்களா?

ப: ஆமாம், உற்பத்தி மற்றும் முடிக்கப்பட்ட தயாரிப்புகளின் ஒவ்வொரு அடியும் கப்பல் போக்குவரத்துக்கு முன் கியூசி துறையால் ஆய்வு செய்யப்படும். ஏற்றுமதிக்கு முன் உங்கள் குறிப்புக்கான பொருட்கள் ஆய்வு அறிக்கைகளை நாங்கள் வழங்குவோம்

கே: விற்பனைக்குப் பிறகு தரமான சிக்கல்களை எவ்வாறு தீர்ப்பது?

.
