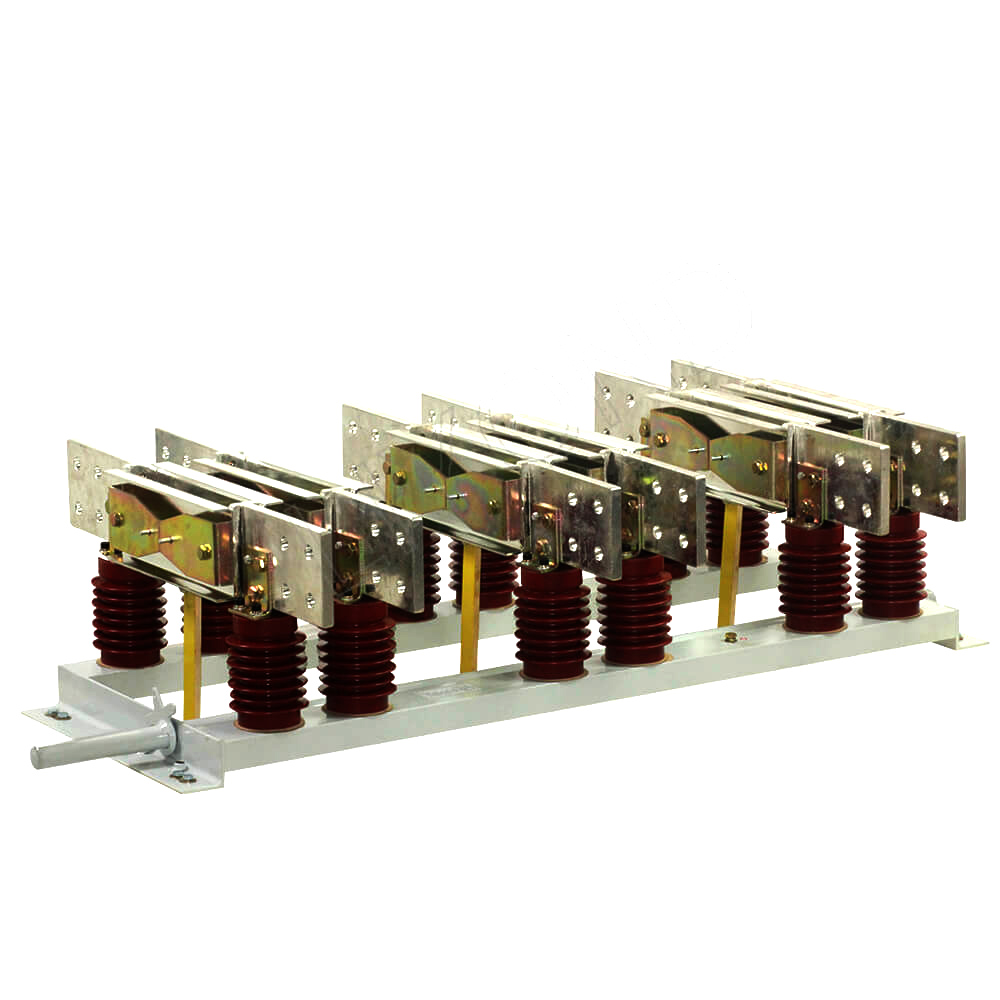

GN22-12 மூன்று-கட்ட தனிமைப்படுத்தும் சுவிட்ச் 6300A உயர் மின்னோட்டம் உட்புற உயர் மின்னழுத்தம்

GN22-12 மூன்று-கட்ட தனிமைப்படுத்தும் சுவிட்ச் 6300A உயர் மின்னோட்டம் உட்புற உயர் மின்னழுத்தம்

    GN22-12 (C) (D) தொடர் உட்புற உயர் மின்னழுத்த துண்டிப்பான் உயர் மின்னழுத்த சுவிட்ச்கியர் மின்னழுத்தத்தின் கீழ் வரிகளை இணைக்க, துண்டிக்க அல்லது மாற்ற, 12kV, 50Hz மற்றும் அதற்கும் குறைவான மின்னழுத்தத்துடன் மின் அமைப்புகளில் பயன்படுத்தப்படுகிறது, ஆனால் சுமை இல்லை.

மேட்சிங் மெக்கானிசம்: CS6-1, CS6-2 மற்றும் பிற கையேடு இயக்க வழிமுறைகள் மற்றும் மின்சார இயக்க முறைமைகள் ஆகியவற்றைப் பயன்படுத்தலாம்.

   இந்தத் தொடர் சுவிட்சுகள் CS6-2 மேனுவல் ஆப்பரேட்டிங் மெக்கானிசம் அல்லது எலக்ட்ரிக் ஆப்பரேட்டிங் மெக்கானிசம் மூலம் இயக்கப்படுகின்றன, மேலும் டிஸ்கனெக்டரின் இடது அல்லது வலது பக்கத்தில் நிறுவலாம்.

கட்டமைப்பு அம்சங்கள்

இந்த தயாரிப்பு மூன்று-கட்ட பொதுவான கீழ் கத்தி அமைப்பைக் கொண்ட உயர் மின்னோட்ட தனிமைப்படுத்தும் சுவிட்ச் ஆகும். மூடுதல் மற்றும் தொடர்பு கொள்ளுதல், உடைகள் இல்லாத தொடர்பை அடைதல், சிறிய இயக்க விசை, உயர் தொடர்பு அழுத்தம் மற்றும் நல்ல டைனமிக் வெப்ப நிலைத்தன்மை ஆகிய இரண்டு-படி நடவடிக்கையுடன் இது ஒரு இயந்திர பூட்டுதல் முன்மாதிரியை ஏற்றுக்கொள்கிறது.

விண்ணப்பப் பகுதிகள்:

சுவிட்ச்கியர் அமைப்புகள்: மின்சுற்றுகளை தனிமைப்படுத்தவும் பாதுகாக்கவும் உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியரில் பயன்படுத்தப்படுகிறது.

மின் விநியோக உபகரணங்கள்: மின் துணை மின்நிலையங்களில் பயன்படுத்த ஏற்றது, பராமரிப்பின் போது சுற்று பாதுகாப்பாக தனிமைப்படுத்தப்படுவதை உறுதி செய்கிறது.

மின்சார மின் உற்பத்தி நிலையங்கள்: பாதுகாப்பான செயல்பாடுகள் மற்றும் பராமரிப்புக்காக உயர் மின்னழுத்த மின் தனிமைப்படுத்தல் தேவைப்படும் உட்புற பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.

மின்மாற்றி நிலையங்கள்: மின்மாற்றி சுற்றுகளை பாதுகாப்பான தனிமைப்படுத்த மின்மாற்றி துணை மின்நிலையங்களில் பயன்படுத்தப்படுகிறது.

புதுப்பிக்கத்தக்க எரிசக்தி நிறுவல்கள்: ஆற்றல் சேமிப்பு அல்லது சூரிய மற்றும் காற்றாலை போன்ற புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகளில் பாதுகாப்பு மற்றும் பராமரிப்பின் போது தனிமைப்படுத்த பயன்படுத்தப்படலாம்.

பயன்பாட்டிற்கான சுற்றுச்சூழல் நிலைமைகள்

1. சுற்றுப்புற காற்று வெப்பநிலை: -15℃~40℃, தினசரி சராசரி வெப்பநிலை ≦35℃.

2.உயரம் ≦1000மீ.

3. வெப்பநிலை நிலைமைகள்:

தினசரி சராசரி ஈரப்பதம் ≦95%, தினசரி சராசரி நீராவி அழுத்தம் ≦2.2kPa;

மாதாந்திர சராசரி ஈரப்பதம் ≦90%, மாதாந்திர சராசரி நீராவி அழுத்தம் ≦1.8kPa.

4.பூகம்பத்தின் தீவிரம் ≦8 டிகிரி.

5.தீ, வெடிப்பு ஆபத்து, கடுமையான மாசுபாடு, இரசாயன அரிப்பு மற்றும் கடுமையான அதிர்வு இல்லாத இடங்கள்.

குறிப்பு: தயாரிப்பு பயன்பாட்டு நிபந்தனைகள் மேலே உள்ள விதிமுறைகளை மீறினால், பயனர் நிறுவனத்துடன் பேச்சுவார்த்தை நடத்தி தீர்மானிக்க வேண்டும்.

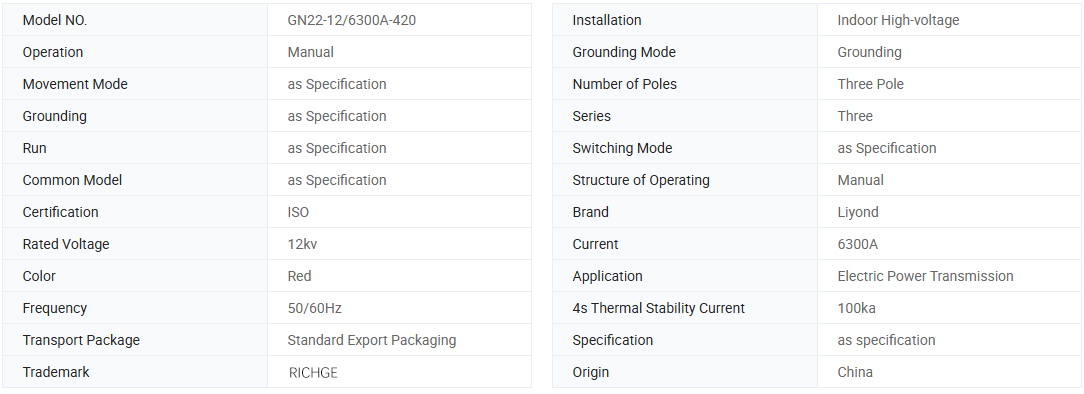

அடிப்படை தகவல்.

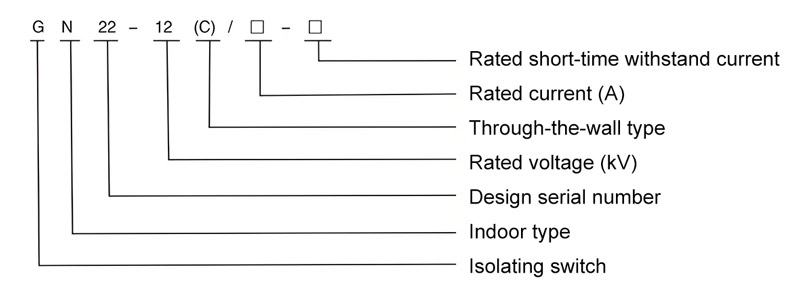

காட்சியை விவரிக்கவும்

தொழில்நுட்ப அளவுரு

மாதிரி.	மதிப்பிடப்பட்ட மின்னழுத்தம்	மதிப்பிடப்பட்ட மின்னோட்டம்	4-வினாடி வெப்ப நிலைத்தன்மை மின்னோட்டம் (பயனுள்ள மதிப்பு) kA	டைனமிக் ஸ்திரத்தன்மை மின்னோட்டம் (உச்ச மதிப்பு) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

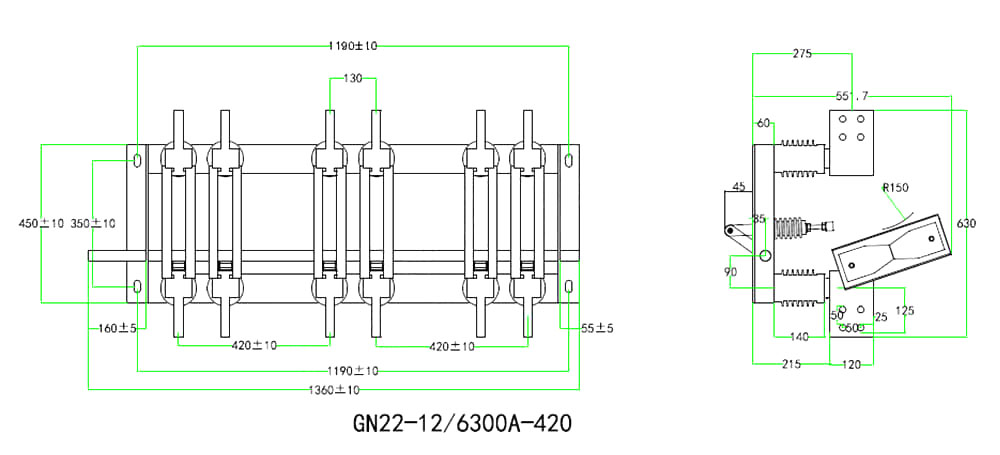

பரிமாண வரைதல் குறிப்பு (6300A)
