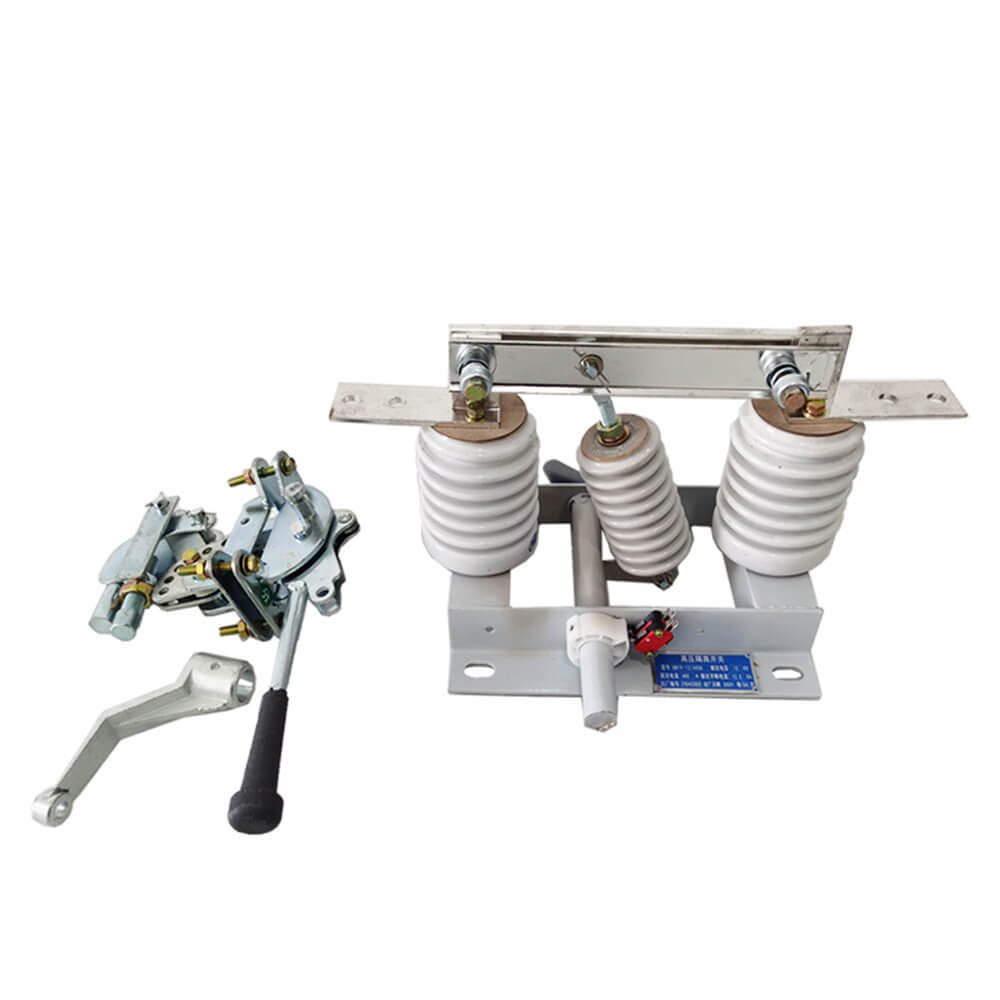

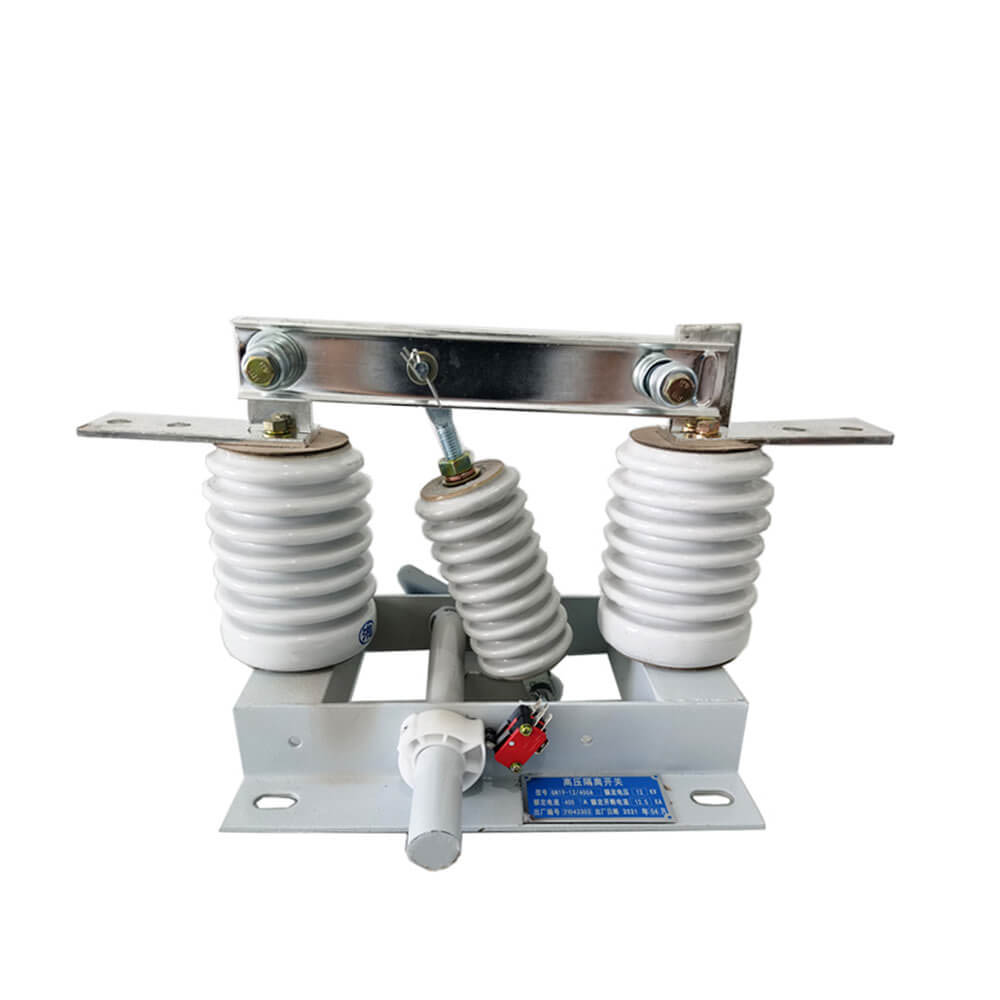

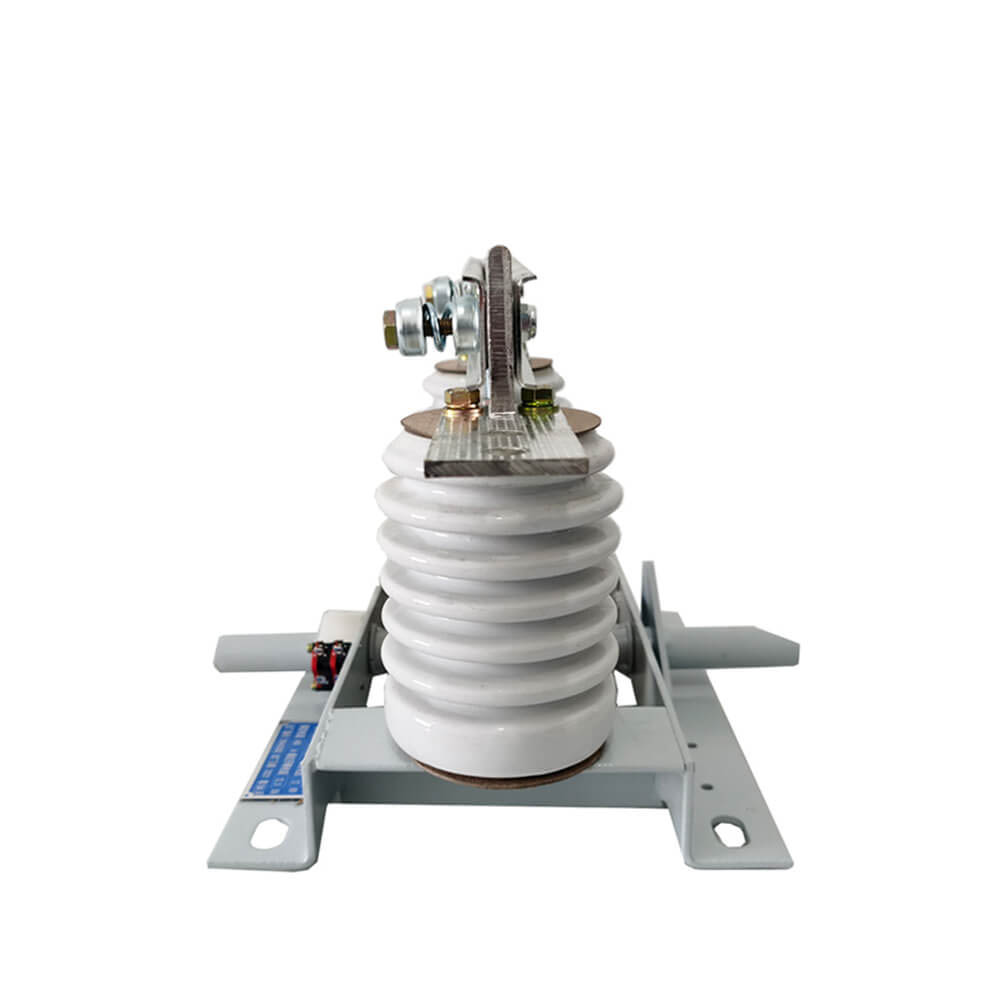

GN19-12/400, 630, 1000, 1250 வகை துண்டிப்பு சுவிட்சின் கடத்தும் பகுதி ஒவ்வொரு கட்டத்திற்கும் இரண்டு தூண் இன்சுலேட்டர்களால் அடித்தளத்தில் சரி செய்யப்படுகிறது. (GN19-12C/400, 630, 1000, 1250 வகைகளில் ஒரு தூண் இன்சுலேட்டர் மற்றும் ஒரு பீங்கான் உறை இன்சுலேட்டர் உள்ளது.) மூன்று கட்டங்கள் இணையாக நிறுவப்பட்டுள்ளன, மேலும் கடத்தும் பகுதியானது தொடர்பு கத்திகள் மற்றும் தொடர்பு வைத்திருப்பவர்கள் (அல்லது கடத்தும் தண்டுகள்) நிலையான தொடர்புகளைக் கொண்டுள்ளது. தொடர்பு கத்தியின் ஒவ்வொரு கட்டமும் டை இன்சுலேட்டர், டை இன்சுலேட்டரின் நடுவில் இணைக்கப்பட்டு இணைக்கப்பட்ட சுழல் அடிவாரத்தில் நிறுவப்பட்டுள்ளது. சுழல் இணைக்கும் கம்பி (பயனர் வழங்கியது) மற்றும் CS6-1 வகை நகரும் பொறிமுறையுடன் இணைக்கப்பட்டுள்ளது. இணைக்கும் தொடர்பு கத்தி இரண்டு துளையிடப்பட்ட செப்புத் தகடுகளால் ஆனது, இது கீழ் வெப்பநிலையைக் குறைக்க தொடர்பு கத்தியின் வெப்பச் சிதறல் பகுதியை அதிகரிப்பது மட்டுமல்லாமல், தொடர்பு கத்தியின் இயந்திர வலிமையையும் மேம்படுத்துகிறது, இதனால் சுவிட்சின் மாறும் நிலைத்தன்மை மேம்படுத்தப்படுகிறது. தொடர்பு கத்தியின் ஒரு முனையானது தொடர்புத் தொகுதியில் (அல்லது கடத்தும் கம்பியில்) போல்ட் (ஷாவின் கார்) மூலம் பொருத்தப்பட்டுள்ளது. GN19-12/1000, 1250 காந்த பூட்டுதல் தகடு நிறுவலுடன் தொடர்பில் உள்ளது, பநோக்கம்காந்தப் பூட்டுதல் தகட்டின் இ என்பது ஒரு பெரிய குறுகிய சுற்று மின்னோட்டத்தின் இடையே இரண்டு பள்ளம் தொடர்பு கத்தியை மேம்படுத்தும் போது| ஈர்ப்பு. GN19-12/400, 630 துண்டிப்பு சுவிட்சுகள் மின்னோட்டத்தின் மூலம் ஒரு சிறிய வரம்பைக் கொண்டுள்ளன, எனவே காந்த பூட்டுதல் தட்டு சேர்க்க வேண்டிய அவசியமில்லை.
 |
 |
 |

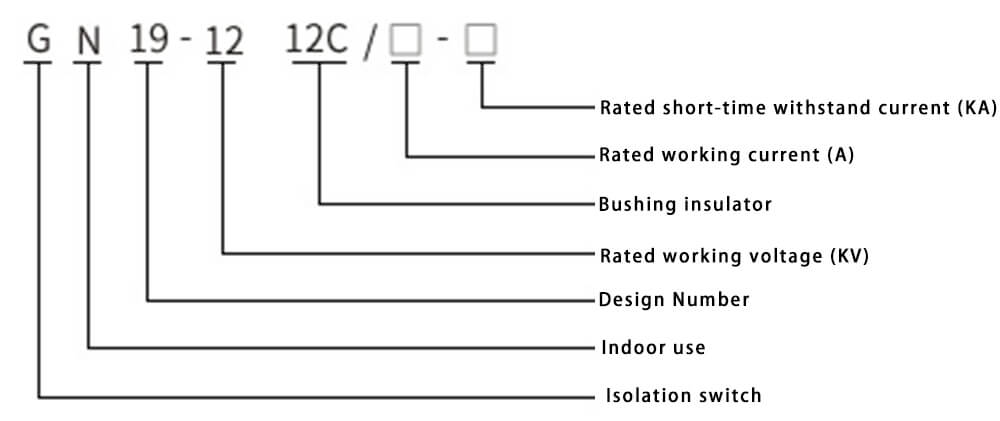

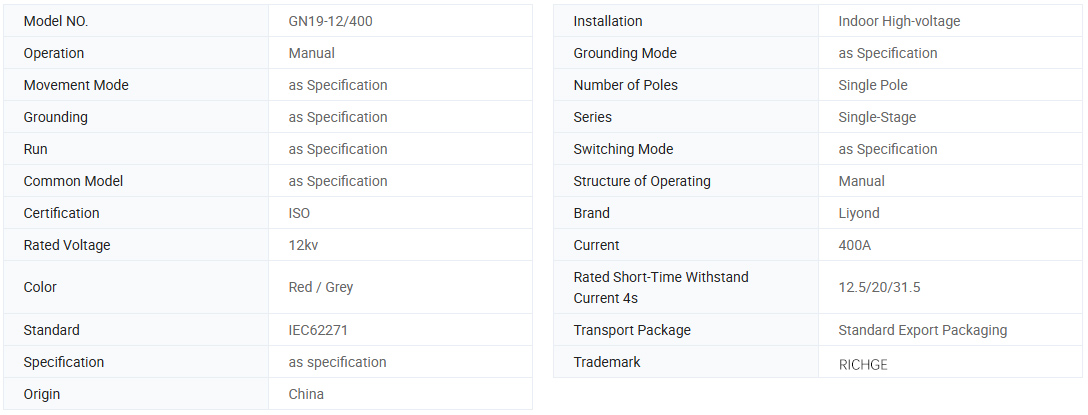

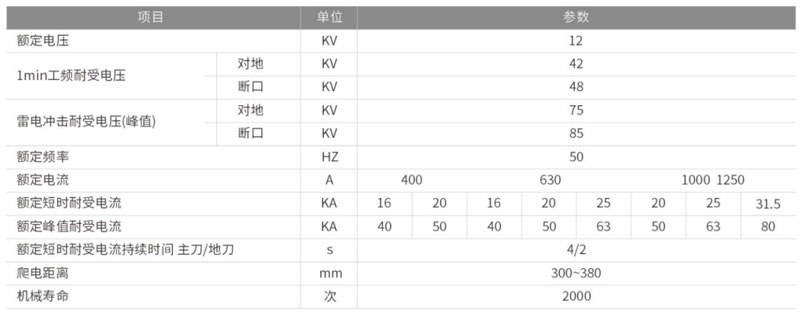

| மாதிரி |
மதிப்பிடப்பட்ட மின்னழுத்தம் (kV) |
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் (தி/ 4கள்) |
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் (தி) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. சுற்றுப்புற வெப்பநிலையின் மேல் வரம்பு +40℃, குறைந்த வரம்பு -l0℃, குறிப்பு: சேமிப்பு மற்றும் போக்குவரத்தை -25℃ இல் அனுமதிக்கவும்
2. உயரம் 1000 மீட்டருக்கு மேல் இல்லை
3. உறவினர் ஈரப்பதம்: தினசரி சராசரி 95%க்கு மேல் இல்லை, மாத சராசரி 90%க்கு மேல் இல்லை
4. நீராவி அழுத்தம்: தினசரி சராசரி 2.2 × 10-3Mpa க்கு மேல் இல்லை, மாத சராசரி 1.8 × 10-3Mpa க்கு மேல் இல்லை
5. சுற்றியுள்ள காற்று அரிக்கும் அல்லது எரியக்கூடிய வாயுக்கள், நீராவி மற்றும் பிற வெளிப்படையான மாசுபாட்டிலிருந்து விடுபட வேண்டும்.
6. வழக்கமான மற்றும் வன்முறை அதிர்வு இல்லை.
குறிப்பு: மேலே உள்ள நிபந்தனைகளுக்கு இணங்கவில்லை என்றால், சிக்கலைத் தீர்க்க உற்பத்தியாளருடன் கலந்தாலோசிக்கவும்
●OEM&ODM ஐ ஏற்கவும்:ஆம்
●சான்றிதழ்: CE, சோதனை அறிக்கைகள்
●உற்பத்தி நேரம்: 7~ 12 வேலை நாட்கள்
●உத்தரவாத காலம்: 12 மாதங்கள்
●டெலிவரி நேரம்: 15 நாட்கள்
●இந்த சுவிட்சை ஆர்டர் செய்யும் போது, மாதிரி விவரக்குறிப்பு, மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் பிற தொழில்நுட்பத் தரவைக் குறிப்பிடவும்.
●சிறப்புத் தேவைகள் இருந்தால், அவற்றைத் தீர்க்க எங்களுடன் பேச்சுவார்த்தை நடத்தலாம்.
