மின் சாதனத் துறையில் 37 வருட ஆழ்ந்த அனுபவமுள்ள ஒரு தொழில்முறை உற்பத்தியாளராக,ரிச்ஜ் டெக்னாலஜி (நிங்போ ரிச்ஜ் டெக்னாலஜி கோ., லிமிடெட், பிராண்ட் ஆங்கில லோகோ "ரிச்ஜ்")முதிர்ந்த தொழில்நுட்பக் குவிப்பு மற்றும் கடுமையான தரக் கட்டுப்பாட்டை நம்பியுள்ளது. அதன் உயர் மின்னழுத்த இன்சுலேட்டர் தயாரிப்புகள் முழு நடுத்தர மற்றும் உயர் மின்னழுத்த நிலைகளையும், பரவலாக சேவை செய்யும் மின் அமைப்புகள், தொழில்துறை மின் விநியோகம் மற்றும் பிற காட்சிகளையும் உள்ளடக்கியது. தயாரிப்பு அமைப்பு மூன்று முக்கிய நன்மைகளைச் சுற்றி கட்டமைக்கப்பட்டுள்ளது: "நம்பகமான காப்பு செயல்திறன், வலுவான சுற்றுச்சூழல் தழுவல் மற்றும் சிறந்த தனிப்பயனாக்குதல் திறன்கள்". பின்வரும் ஐந்து அம்சங்களில் இருந்து விரிவான அறிமுகம்: தயாரிப்பு நிலைப்படுத்தல், முக்கிய தயாரிப்பு வகைகள், தொழில்நுட்ப பண்புகள், பயன்பாட்டு காட்சிகள் மற்றும் தர உத்தரவாதம்.
ரிச்ஜ் டெக்னாலஜியின் உயர் மின்னழுத்த மின்கடத்திகள் ஆற்றல் பரிமாற்றம் மற்றும் விநியோக உபகரணங்களின் முக்கிய காப்புத் தேவைகளில் கவனம் செலுத்துகின்றன, மேலும் "நடுத்தர மற்றும் உயர் மின்னழுத்தத்தின் முழு சூழ்நிலை தழுவலில்" கவனம் செலுத்துகின்றன. மின்னழுத்த அளவுகள் மூன்று முக்கிய நடுத்தர மற்றும் உயர் மின்னழுத்த வரம்புகளான 12kV, 24kV மற்றும் 35kV (உள்நாட்டு மின் கட்டங்களில் உள்ள பொதுவான நடுத்தர மின்னழுத்த அமைப்புகளுக்கு ஏற்றது) ஆகியவற்றை உள்ளடக்கியது. அதே நேரத்தில், சிறப்புத் தேவைகளுக்காக அதிக மின்னழுத்த அளவுகளுக்கான காப்புத் தீர்வுகளைத் தனிப்பயனாக்கும் திறனைக் கொண்டுள்ளது. "உயர் மின்னழுத்த உபகரணங்களுக்கான முக்கிய துணை கூறுகள்" என நிலைநிறுத்தப்பட்ட, தயாரிப்புகள் முக்கியமாக உயர் மின்னழுத்த சுவிட்ச் கியர், துணை மின்நிலைய உபகரணங்கள் மற்றும் தரையிறங்கும் சுவிட்சுகள் போன்ற முழுமையான இயந்திர உற்பத்தியாளர்களுக்கும், அத்துடன் ஆற்றல் பொறியியல் மற்றும் தொழில்துறை திட்ட வாடிக்கையாளர்களுக்கும் வழங்கப்படுகின்றன. உயர் மின்னழுத்த அமைப்புகளின் "இன்சுலேஷன் பாதுகாப்பு மற்றும் நிலையான செயல்பாட்டை" உறுதி செய்வதற்கான முக்கிய கூறுகள் அவை.
பொது தயாரிப்பு தகவலின்படி, ரிச்ஜ் டெக்னாலஜியின் உயர் மின்னழுத்த மின்கடத்திகளை மூன்று முக்கிய தொடர்களாகப் பிரிக்கலாம். ஒவ்வொரு வகையும் கட்டமைப்பு வடிவமைப்பு, பொருள் தேர்வு மற்றும் செயல்திறன் குறிகாட்டிகள் ஆகியவற்றின் அடிப்படையில் வெவ்வேறு உயர் மின்னழுத்த சூழ்நிலைகளுக்கு ஏற்ப இலக்கு வைக்கப்பட்டுள்ளது:

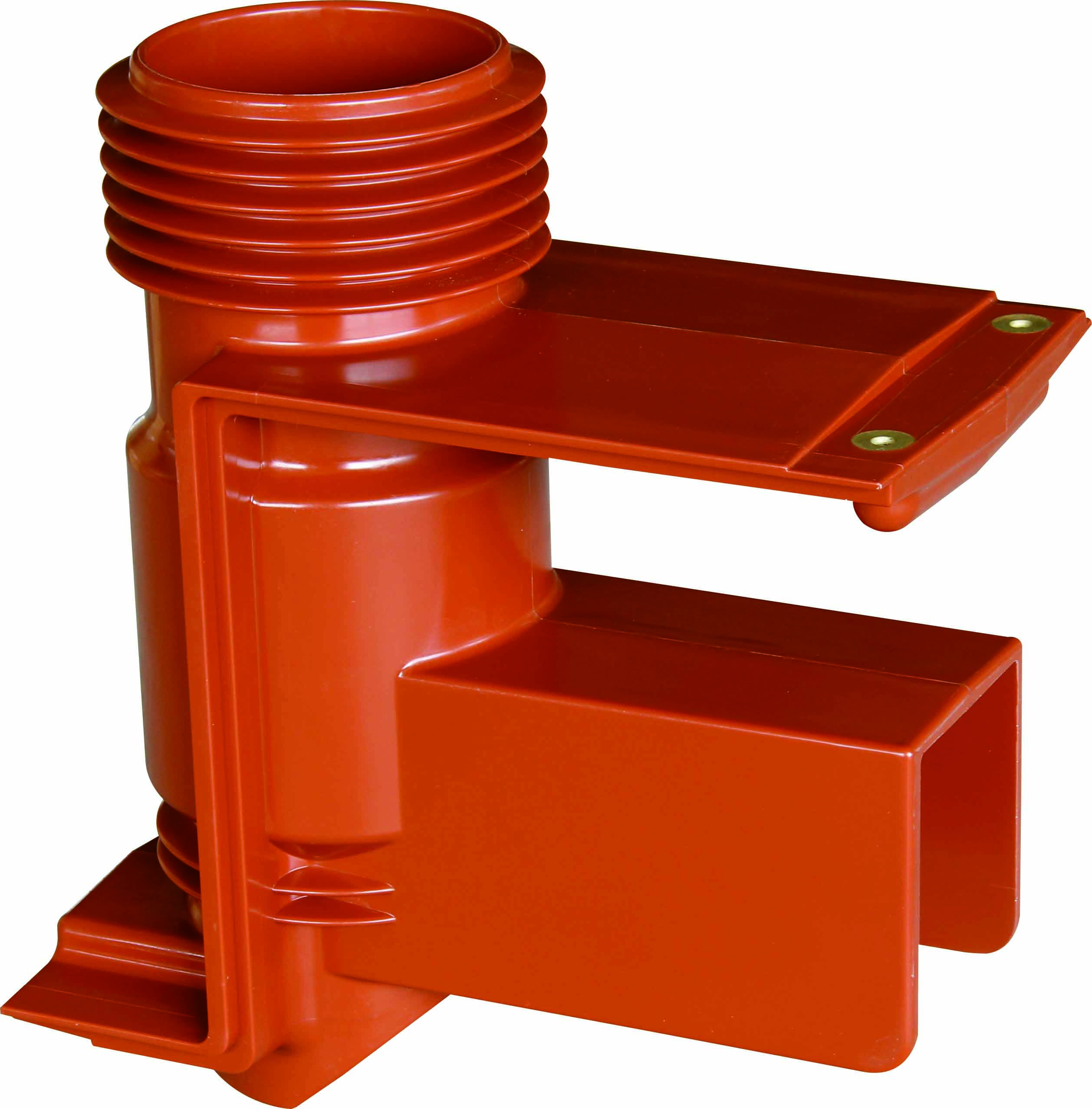

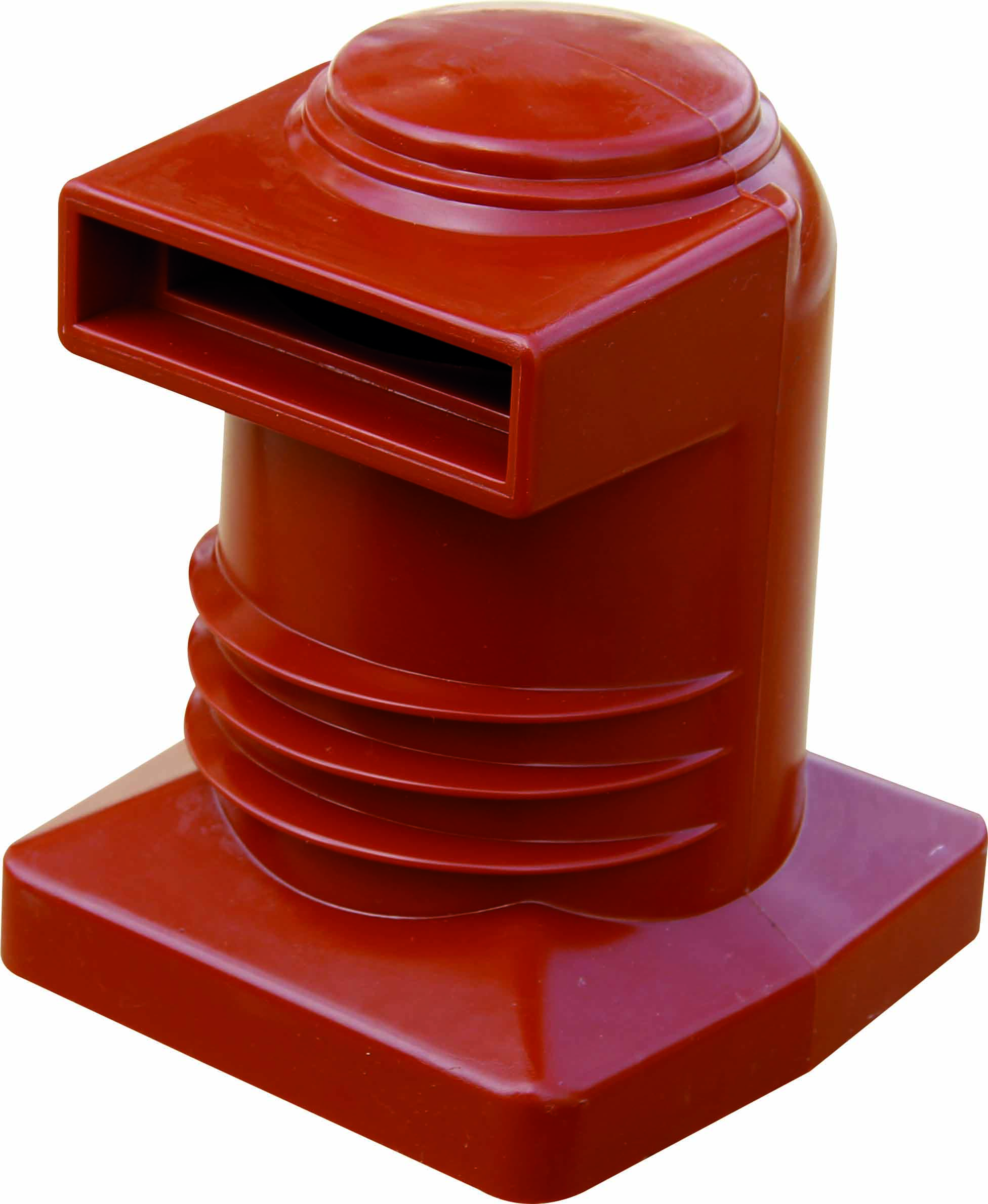

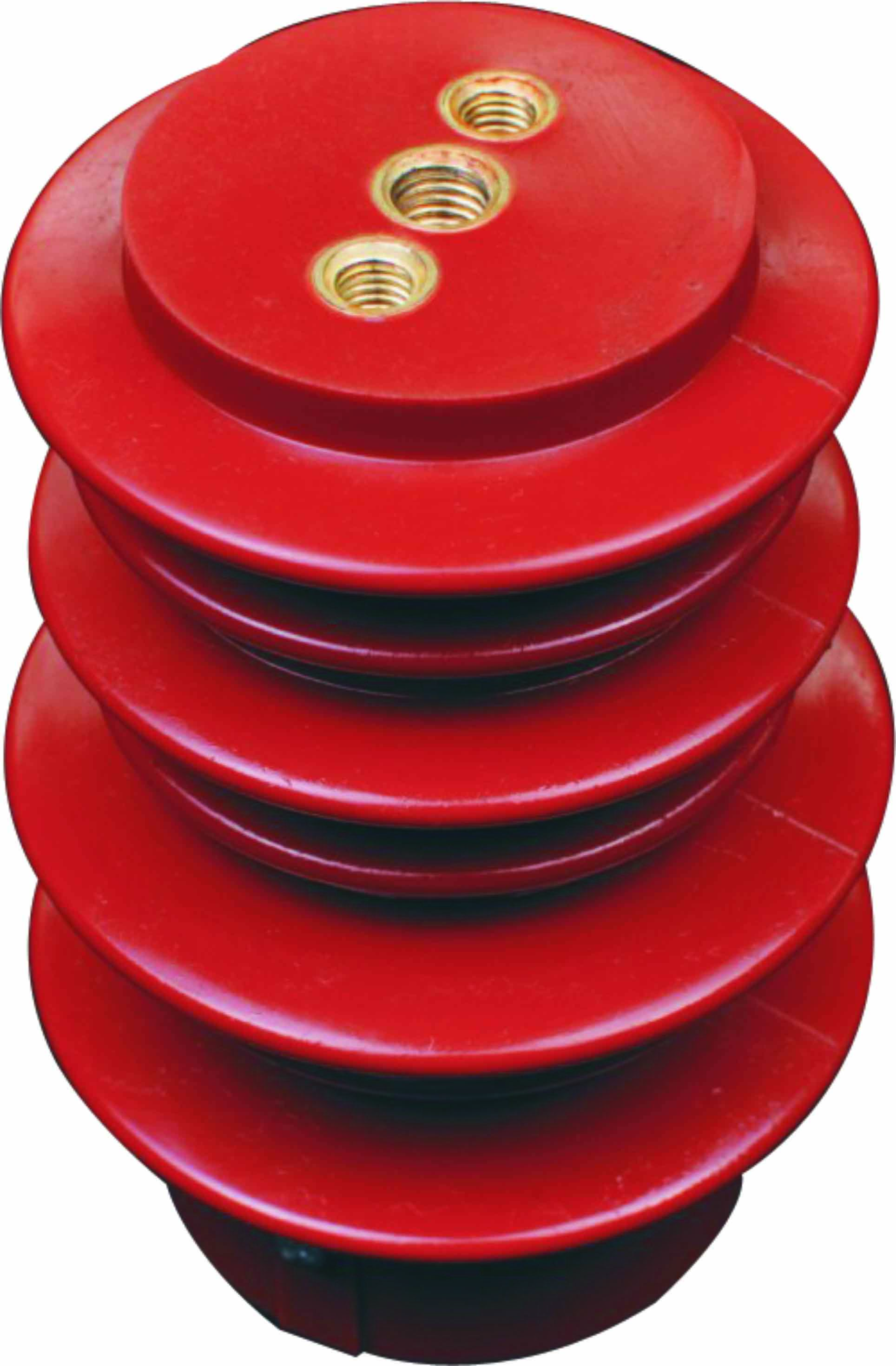

•முக்கிய தயாரிப்புகள்:JYZ தொடர் இன்சுலேட்டர்கள் (மாடல்களில் JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q ஆகியவை அடங்கும்), சுவிட்ச் கியரில் இன்சுலேஷன் சப்போர்ட்கள், காண்டாக்ட் இன்சுலேஷன் கவர்கள்
•பொருள் பண்புகள்:எபோக்சி பிசின் அல்லது குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீனை (XLPE) அடிப்படைப் பொருளாக ஏற்றுக்கொள்வது, இது சிறந்த மின்கடத்தா இழப்பு செயல்திறனைக் கொண்டுள்ளது (மின்கடத்தா இழப்பு காரணி tanδ ≤ 0.003@20℃), முறிவு எதிர்ப்பு (≥20kV/mm), மற்றும் UV-எதிர்ப்பு மற்றும் மூடிய சுற்றுச்சூழலுக்கு ஏற்ப வயதான அல்லது வயதான-எதிர்ப்பு.
•முக்கிய செயல்பாடுகள்:முக்கியமாக 12kV சுவிட்ச் கியர் மற்றும் ரிங் நெட்வொர்க் கேபினட்களில் உயர் மின்னழுத்த தொடர்புகள் மற்றும் பஸ்பார்களின் மின் தனிமைப்படுத்தல் மற்றும் இயந்திர ஆதரவை உணரவும், கசிவு அல்லது ஊடுருவலைத் தடுக்கவும், மற்றும் அமைச்சரவையில் சுவிட்ச் செயல்பாடுகளால் உருவாகும் நிலையற்ற மின் அழுத்தத்தைத் தாங்கவும் பயன்படுத்தப்படுகிறது.
• விவரக்குறிப்பு அம்சங்கள்:கச்சிதமான அமைப்பு, பிரதான 12kV சுவிட்ச் கியருக்கு (KYN28, XGN தொடர் போன்றவை) தழுவல். சில மாதிரிகள் விரைவான நிறுவல் மற்றும் துல்லியமான பொருத்துதலுக்கான பள்ளம் வடிவமைப்பைக் கொண்டுள்ளன.
•முக்கிய தயாரிப்புகள்:GIS இன்சுலேட்டர்கள் (ஸ்பேசர் இன்சுலேட்டர்கள்/தடை மின்காப்பிகள்), கேபிள் புஷிங்ஸ், இன்சுலேஷன் பார்ட்டிஷன்கள்
•தொழில்நுட்ப சிறப்பம்சங்கள்:

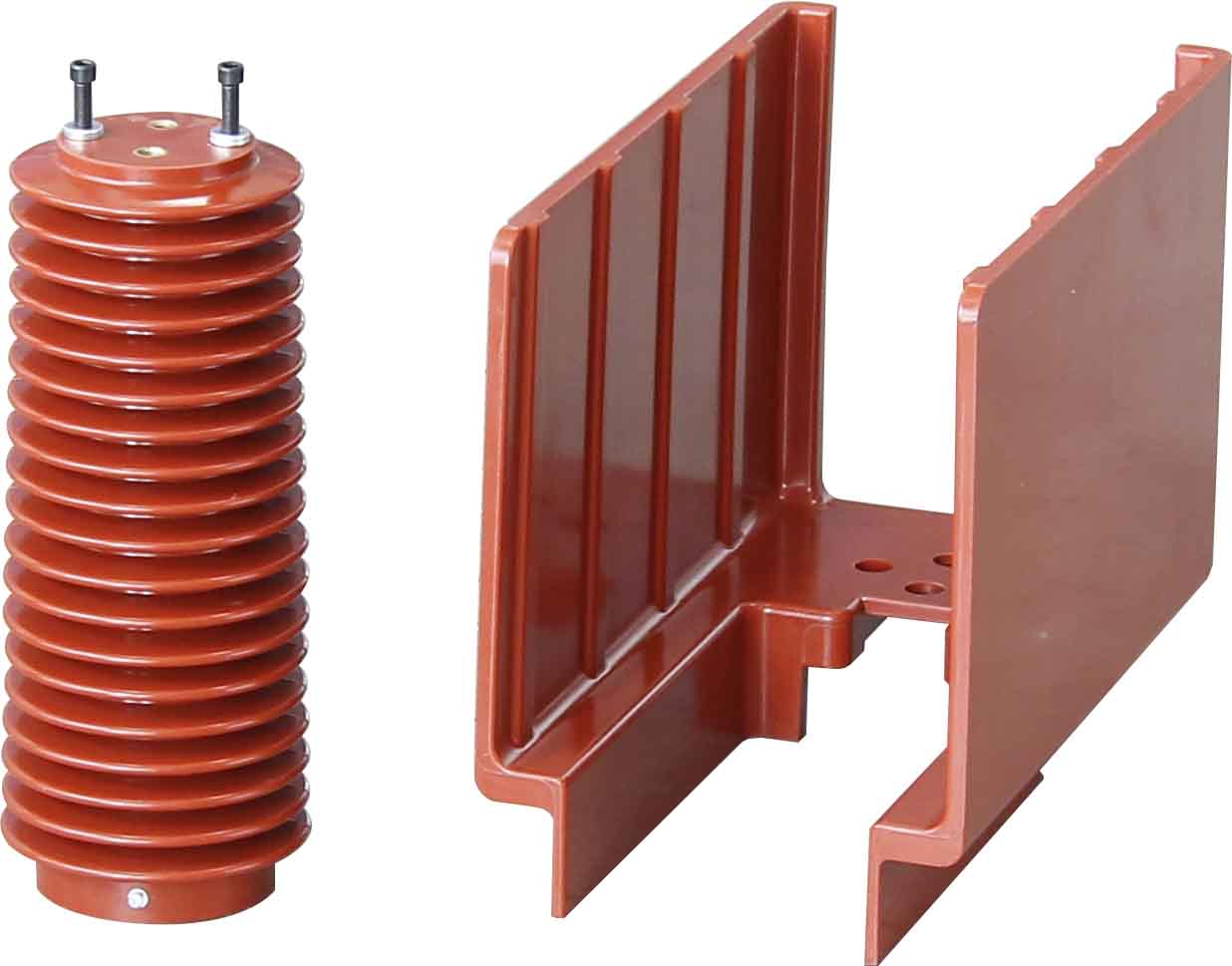

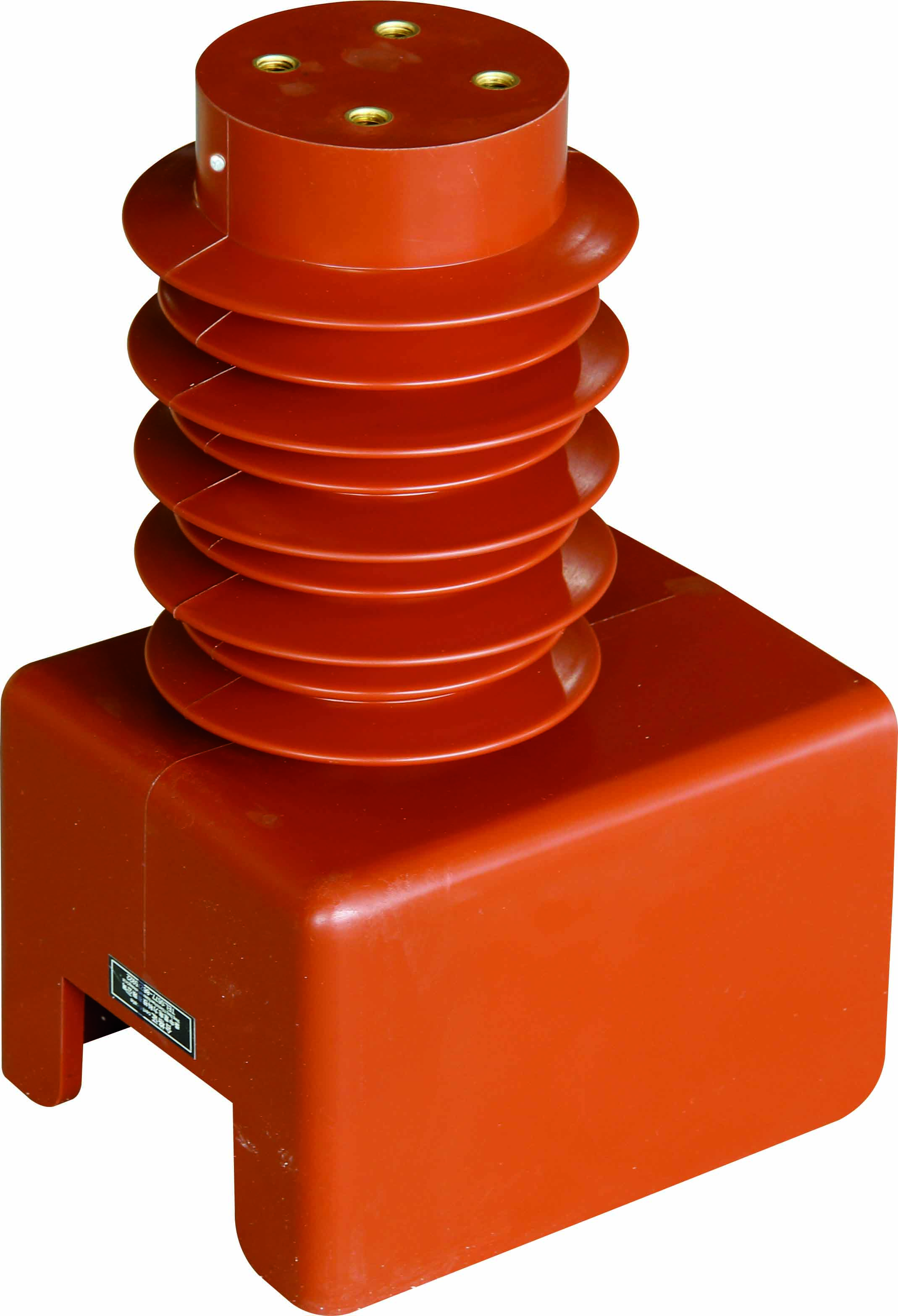

•முக்கிய தயாரிப்புகள்:வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கான திட-சீல் செய்யப்பட்ட துருவ இன்சுலேட்டர்கள், உயர் மின்னழுத்த கிரவுண்டிங் சுவிட்சுகளுக்கான காப்பு ஆதரவுகள், மின்மாற்றி வெளிச்செல்லும் கோடுகளுக்கான இன்சுலேஷன் புஷிங்ஸ்
•முக்கிய நன்மைகள்:
ரிச்ஜ் டெக்னாலஜியின் உயர் மின்னழுத்த இன்சுலேட்டர்கள், உயர் மின்னழுத்த சூழ்நிலைகளின் கண்டிப்பான தேவைகளைப் பூர்த்தி செய்வதற்காக பொருட்கள், செயல்முறைகள் மற்றும் கட்டமைப்பு வடிவமைப்பு ஆகியவற்றில் பல இலக்கு தொழில்நுட்பங்களை ஒருங்கிணைக்கிறது:
• அடிப்படைப் பொருள் தேர்வு:எபோக்சி பிசின், குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் மற்றும் சிலிகான் ரப்பர் ஆகியவை முக்கிய அடிப்படை பொருட்கள். அவற்றில், எபோக்சி பிசின் உயர் தூய்மை, குறைந்த அசுத்தங்கள் மற்றும் நிலையான மின்கடத்தா மாறிலி (εr=3.8~4.2@50Hz) கொண்ட "குறைந்த மூலக்கூறு எடை பிஸ்பெனால் A வகையை" ஏற்றுக்கொள்கிறது; சிலிகான் ரப்பர் சிறந்த ஹைட்ரோபோபிக் செயல்திறன் (நீர் தொடர்பு கோணம் ≥105°) மற்றும் வலுவான ஹைட்ரோபோபிக் இடம்பெயர்வு ஆகியவற்றுடன் "HTV உயர்-வெப்பநிலை வல்கனைசேஷன் வகையை" தேர்ந்தெடுக்கிறது, இது மேற்பரப்பு மாசுபாட்டிற்குப் பிறகு காப்பு செயல்திறனை விரைவாக மீட்டெடுக்கும்.
• துணைப் பொருள் மேம்படுத்தல்:பொருளின் வெப்ப கடத்துத்திறனை மேம்படுத்த நானோ அளவிலான Al₂O₃ நிரப்பு சேர்க்கப்படுகிறது (வெப்ப கடத்துத்திறன் 20% அதிகரித்துள்ளது), உயர் மின்னழுத்த செயல்பாட்டின் போது உள்ளூர் அதிக வெப்பத்தால் ஏற்படும் காப்பு வயதானதைத் தவிர்க்கிறது; சில தயாரிப்புகள் ஷார்ட்-சர்க்யூட் ஆர்க்குகளால் ஏற்படும் எரிப்பு அபாயங்களைத் தடுக்க, சுடர் ரிடார்டன்ட்களை (UL94 V-0 நிலைக்கு இணங்க) சேர்க்கின்றன.
• முக்கிய செயல்முறைகள்:முக்கிய தயாரிப்புகள் மூன்று செயல்முறைகளை ஏற்றுக்கொள்கின்றன: "APG தானியங்கி பிரஷர் ஜெல்", "வெற்றிட வார்ப்பு" மற்றும் "ஒருங்கிணைந்த மோல்டிங்" பாரம்பரிய கையேடு வார்ப்புகளை மாற்றவும் மற்றும் மனித பிழையைக் குறைக்கவும்:
• APG செயல்முறை:வெப்பநிலை (120℃~140℃) மற்றும் அழுத்தத்தை (5~8MPa) துல்லியமாக கட்டுப்படுத்துவதன் மூலம், மின்கடத்திகளின் உட்புற சுருக்கத்தை உறுதிசெய்து, குமிழ்கள் மற்றும் விரிசல்களைத் தவிர்க்கவும்;
• வெற்றிட வார்ப்பு:உள் இடைவெளிகளை அகற்றுவதற்கும் முறிவு எதிர்ப்பை மேம்படுத்துவதற்கும் -0.095MPa வெற்றிட சூழலில் வார்ப்பு பொருட்கள்;
• தரக் கட்டுப்பாடு:ஒவ்வொரு தொகுதி தயாரிப்புகளும் "வெற்றிட டிகிரி கண்டறிதல்", "மின்கடத்தா இழப்பு சோதனை" மற்றும் "மின் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை" (1 நிமிடம் தாங்கும் மின்னழுத்த மதிப்பு ≥3U₀), மற்றும் தகுதியற்ற விகிதம் 0.1% க்குள் கட்டுப்படுத்தப்படும்.
• எலக்ட்ரிக் ஃபீல்டு ஆப்டிமைசேஷன்:மின்கடத்திகள், புஷிங் மற்றும் பிற தயாரிப்புகள் மூலைகளில் மின்சார புல செறிவைத் தவிர்க்கவும், பகுதியளவு வெளியேற்றும் அபாயத்தைக் குறைக்கவும் "நெறிப்படுத்தப்பட்ட குடைப் பாவாடை" மற்றும் "உள்ளமைக்கப்பட்ட கவச மின்முனை" வடிவமைப்பைப் பின்பற்றுகின்றன;
• நிறுவல் தழுவல்:இன்சுலேட்டர்கள் தரப்படுத்தப்பட்ட நிறுவல் துளைகள் மற்றும் பொசிஷனிங் பள்ளங்களுடன் ஒதுக்கப்பட்டுள்ளன, மேலும் உயர் மின்னழுத்த சுவிட்ச் கியர் (எம்என்எஸ், கேஒய்என் தொடர் போன்றவை) மற்றும் கிரவுண்டிங் சுவிட்சுகள் ஆகியவற்றுடன் பொருந்தக்கூடிய தன்மை 95% க்கும் அதிகமாக உள்ளது, இது ஆன்-சைட் மாற்றும் வேலையை குறைக்கிறது;
• சுற்றுச்சூழல் தழுவல்:வெளிப்புற இன்சுலேட்டர்கள் ஊர்ந்து செல்லும் தூரத்தை அதிகரிக்க "பெரிய குடை பாவாடை + ஆழமான விலா பள்ளம்" அமைப்பைப் பயன்படுத்துகின்றன (35kV தயாரிப்புகள் க்ரீபேஜ் தூரம் ≥400 மிமீ). அதே நேரத்தில், குடை பாவாடை சாய்வு கோணம் 15 ° வடிவமைக்கப்பட்டுள்ளது, இது மழைநீர் 冲刷 வசதியானது மற்றும் மாசு திரட்சியைத் தடுக்கிறது.
"பல மின்னழுத்த நிலை மற்றும் வலுவான சுற்றுச்சூழல் தழுவல்" ஆகியவற்றின் சிறப்பியல்புகளுடன், ரிச்ஜ் டெக்னாலஜியின் உயர் மின்னழுத்த மின்கடத்திகள் மின் அமைப்புகள் மற்றும் தொழில்துறை துறைகளில் முக்கிய உயர் மின்னழுத்த உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன:
• துணை மின்நிலைய உபகரணங்கள்:35kV மற்றும் அதற்குக் கீழே உள்ள துணை மின்நிலையங்களில் "சர்க்யூட் பிரேக்கர்ஸ், டிஸ்கனெக்டர்கள், டிரான்ஸ்பார்மர்கள்" ஆகியவற்றுக்கான இன்சுலேஷன் சப்போர்ட் மற்றும் தனிமைப்படுத்தும் கூறுகள், அதாவது சர்க்யூட் பிரேக்கர்களுக்கான திட-சீல் செய்யப்பட்ட துருவ மின்கடத்திகள் மற்றும் 35kV துணை மின்நிலையங்களில் பஸ் இன்சுலேஷன் பகிர்வுகள், அதிக மின்னழுத்தத்தின் கீழ் உபகரணங்களில் கசிவு அல்லது முறிவு ஏற்படாமல் இருப்பதை உறுதி செய்கிறது.
• உயர் மின்னழுத்த சுவிட்ச்கியர்:12kV~35kV உட்புற/வெளிப்புற உயர் மின்னழுத்த சுவிட்ச்கியர் (ரிங் நெட்வொர்க் கேபினட்கள், GIS கேபினட்கள் போன்றவை) பொருத்துதல், காண்டாக்ட் இன்சுலேஷன், கேபினட் பிரிப்பு, மற்றும் கேபிள்引出 போன்ற இன்சுலேஷன் தீர்வுகளை வழங்குகிறது.
• தொழில்துறை உயர் மின்னழுத்த அமைப்புகள்:இரும்பு மற்றும் எஃகு, இரசாயனத் தொழில் மற்றும் உலோகம் போன்ற பெரிய தொழில்துறை நிறுவனங்களில் உயர் மின்னழுத்த சக்தி விநியோக அமைப்புகளுக்கு சேவை செய்தல், 35kV தொழில்துறை மின்மாற்றிகளுக்கான வெளிச்செல்லும் காப்பு புஷிங் மற்றும் உயர் மின்னழுத்த மோட்டார்களுக்கான காப்பு ஆதரவுகள் போன்றவை தொழில்துறை சூழல்களில் தூசி மற்றும் அரிக்கும் வாயுக்களை தாங்கி, தொடர்ச்சியான உற்பத்தியை உறுதி செய்யும்.
• புதிய ஆற்றல் ஆதரவு:ஃபோட்டோவோல்டாயிக் மற்றும் காற்றாலை பூஸ்டர் நிலையங்களில் உள்ள 35kV மின் விநியோக உபகரணங்களுக்கு ஏற்ப, காற்றாலை மின்னேற்ற நிலையங்களில் தரையிறங்கும் சுவிட்சுகளுக்கான காப்பு ஆதரவுகள் (குறைந்த வெப்பநிலை -40℃) மற்றும் உயர் மின்னழுத்த இன்சுலேஷன் பகிர்வுகள், "அதிக நம்பகத்தன்மை மற்றும் நீண்ட ஆயுள்" தேவைகளைப் பூர்த்தி செய்தல்.
"முழு-செயல்முறை தரக் கட்டுப்பாடு + தொழில் தரச் சான்றிதழ்" மூலம் உயர் மின்னழுத்த மின்கடத்திகளின் நம்பகத்தன்மையை ரிச்ஜ் தொழில்நுட்பம் உறுதி செய்கிறது:
• சான்றிதழ் இணக்கம்:தயாரிப்புகள் சர்வதேச தரநிலைகள் IEC 61462 (கலப்பு இன்சுலேட்டர்கள்), IEC 62271-303 (உயர் மின்னழுத்த சுவிட்ச் கியருக்கான இன்சுலேஷன் தேவைகள்) மற்றும் தேசிய தரநிலைகள் GB/T 16927.1 (உயர் மின்னழுத்த சோதனை தொழில்நுட்பம்), GB 1094.3 (மின்மாற்றிகளுக்கான காப்புத் தேவைகள்) ஆகியவற்றுடன் இணங்குகின்றன. சில தயாரிப்புகள் CE மற்றும் UL சான்றிதழ்களை கடந்துவிட்டன மற்றும் வெளிநாட்டு சந்தைகளுக்கு ஏற்றுமதி செய்யப்படலாம்.
• சோதனைக் கருவி:"பகுதி வெளியேற்ற சோதனையாளர்" (கண்டறிதல் துல்லியம் ≤1pC), "பவர் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை பெஞ்ச்" (அதிகபட்ச வெளியீட்டு மின்னழுத்தம் 200kV), "உயர் மற்றும் குறைந்த வெப்பநிலை ஈரப்பதமான வெப்ப சோதனை அறை" (-40℃~+85% சூழல் உருவகப்படுத்துதல்) உள்ளிட்ட தொழில்துறை முன்னணி சோதனைக் கருவிகள் பொருத்தப்பட்டுள்ளன. ஒவ்வொரு தயாரிப்பும் மூன்று முக்கிய சோதனைகளில் தேர்ச்சி பெற வேண்டும்: "சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம்", "பகுதி வெளியேற்றம்" மற்றும் "இயந்திர வலிமை" தொழிற்சாலையை விட்டு வெளியேறும் முன்.
• வாடிக்கையாளர் கருத்து:தயாரிப்புகள் உள்நாட்டு உயர் மின்னழுத்த உபகரண உற்பத்தியாளர்கள் மற்றும் ஆற்றல் ஆராய்ச்சி நிறுவனங்களுக்கு வழங்கப்படுகின்றன, மேலும் "நிலையான காப்பு செயல்திறன் மற்றும் குறைந்த தோல்வி விகிதம் (≤0.5%/ஆண்டு)" ஆகியவற்றிற்காக பயனர்களால் அங்கீகரிக்கப்பட்டுள்ளன. குறிப்பாக 35kV துணை மின்நிலையங்கள் மற்றும் தொழில்துறை உயர் மின்னழுத்த அமைப்புகளில், சேவை வாழ்க்கை 15 ஆண்டுகளுக்கு மேல் அடையலாம்.
ரிச்ஜ் டெக்னாலஜியின் உயர் மின்னழுத்த இன்சுலேட்டர்கள் "12kV~35kV முழு மின்னழுத்த கவரேஜ், உயர் காப்பு செயல்திறன் மற்றும் வலுவான சுற்றுச்சூழல் தழுவல்" ஆகியவற்றின் முக்கிய போட்டித்தன்மையைக் கொண்டுள்ளன. உகந்த பொருள் தேர்வு, தானியங்கி செயல்முறைகள் மற்றும் உகந்த கட்டமைப்பு வடிவமைப்பு ஆகியவற்றின் மூலம், அவை நடுத்தர மற்றும் உயர் மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு நம்பகமான துணை கூறுகளாக மாறியுள்ளன. அதன் தயாரிப்புகள் வழக்கமான உயர் மின்னழுத்த சூழ்நிலைகளின் தேவைகளைப் பூர்த்தி செய்வது மட்டுமல்லாமல், அதிக உயரம், கடலோரப் பகுதிகள் மற்றும் தொழில்துறை மாசுபாடு போன்ற சிறப்பு சூழல்களுக்கு தனிப்பயனாக்கப்பட்ட தீர்வுகளையும் வழங்க முடியும். அவை ஆற்றல், தொழில் மற்றும் புதிய ஆற்றல் போன்ற பல துறைகளில் உயர் மின்னழுத்த உபகரணங்களுக்கு ஏற்றவாறு மாற்றியமைக்கப்படுகின்றன, மேலும் நடுத்தர மற்றும் உயர் மின்னழுத்த காப்புத் துறையில் "தொழில்முறை மற்றும் நடைமுறைத்தன்மை" இரண்டையும் கொண்ட ஒரு விருப்பமான தயாரிப்பு ஆகும்.
