உயர் மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் துறையில் ரிச்ஜ் டெக்னாலஜியின் வணிக அடித்தளத்தின் அடிப்படையில் (முன்னர் உயர் மின்னழுத்த காப்பு பாகங்கள், கிரவுண்டிங் சுவிட்ச் பாகங்கள், முதலியன மீது கவனம் செலுத்தியது), அதன் உட்புற உயர் மின்னழுத்த கிரவுண்டிங் சுவிட்ச் தயாரிப்புகள் 12kV~40.5kV மின்னழுத்த அளவுகள் கொண்ட சக்தி அமைப்புகளுக்கான முக்கிய பாதுகாப்பு உபகரணங்களாக நிலைநிறுத்தப்பட்டுள்ளன. அவை முக்கியமாக உட்புற துணை மின்நிலையங்கள், மின் விநியோக அறைகள் மற்றும் உயர் மின்னழுத்த சுவிட்ச் கியர் பொருத்துதல் ஆகியவற்றில் உபகரணங்கள் பராமரிப்பின் போது தரையிறங்கும் பாதுகாப்பு தேவைகளை பூர்த்தி செய்ய பயன்படுத்தப்படுகின்றன. தயாரிப்புகள் T/ZZB 2173-2021 "12kV～40.5kV உட்புற உயர் மின்னழுத்த ஏசி கிரவுண்டிங் ஸ்விட்ச்" போன்ற தொழில்துறை தரங்களுடன் இணங்குகின்றன. தயாரிப்பின் முக்கிய பரிமாணங்களிலிருந்து பின்வருபவை விரிவான அறிமுகம்:

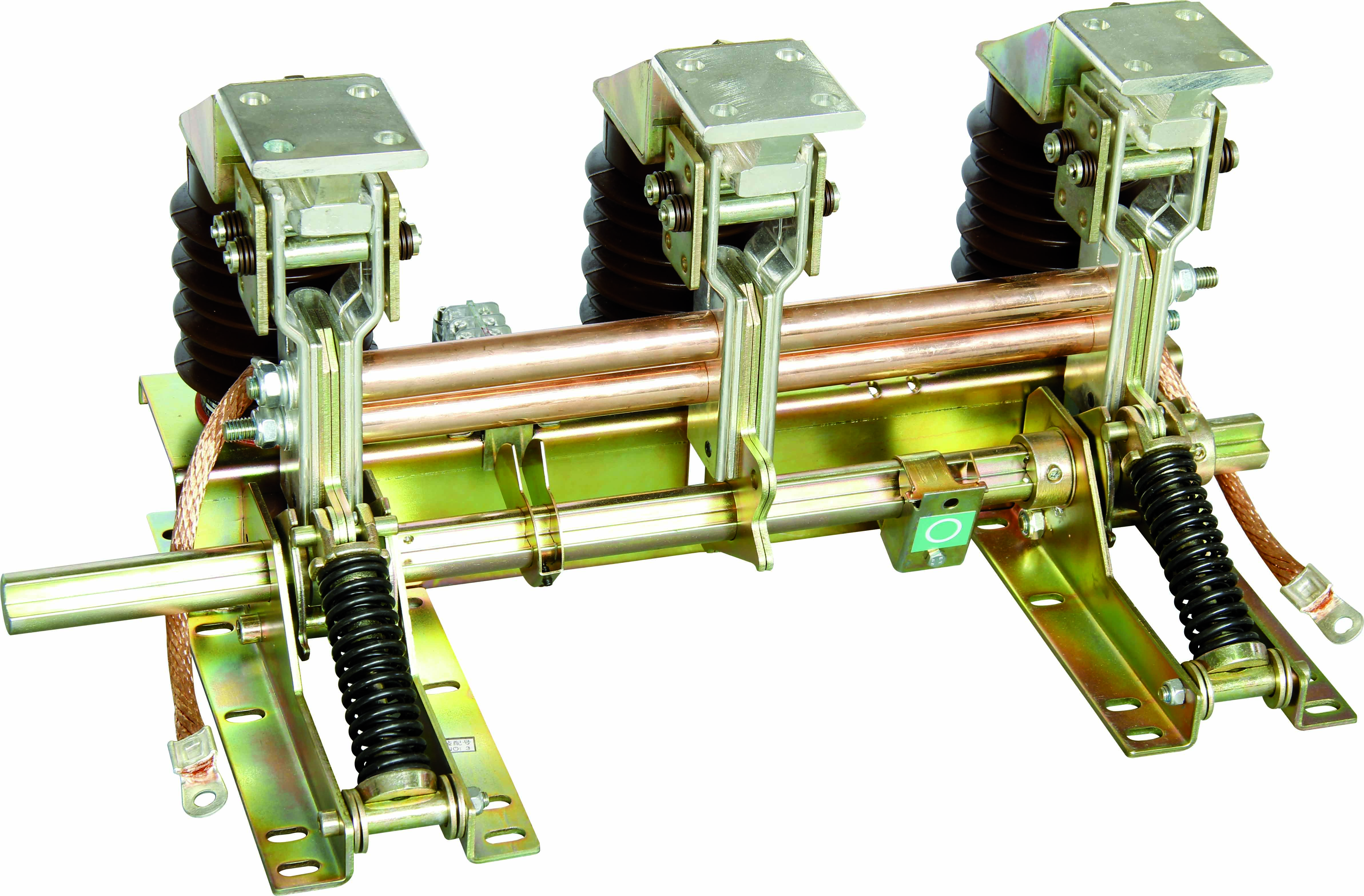

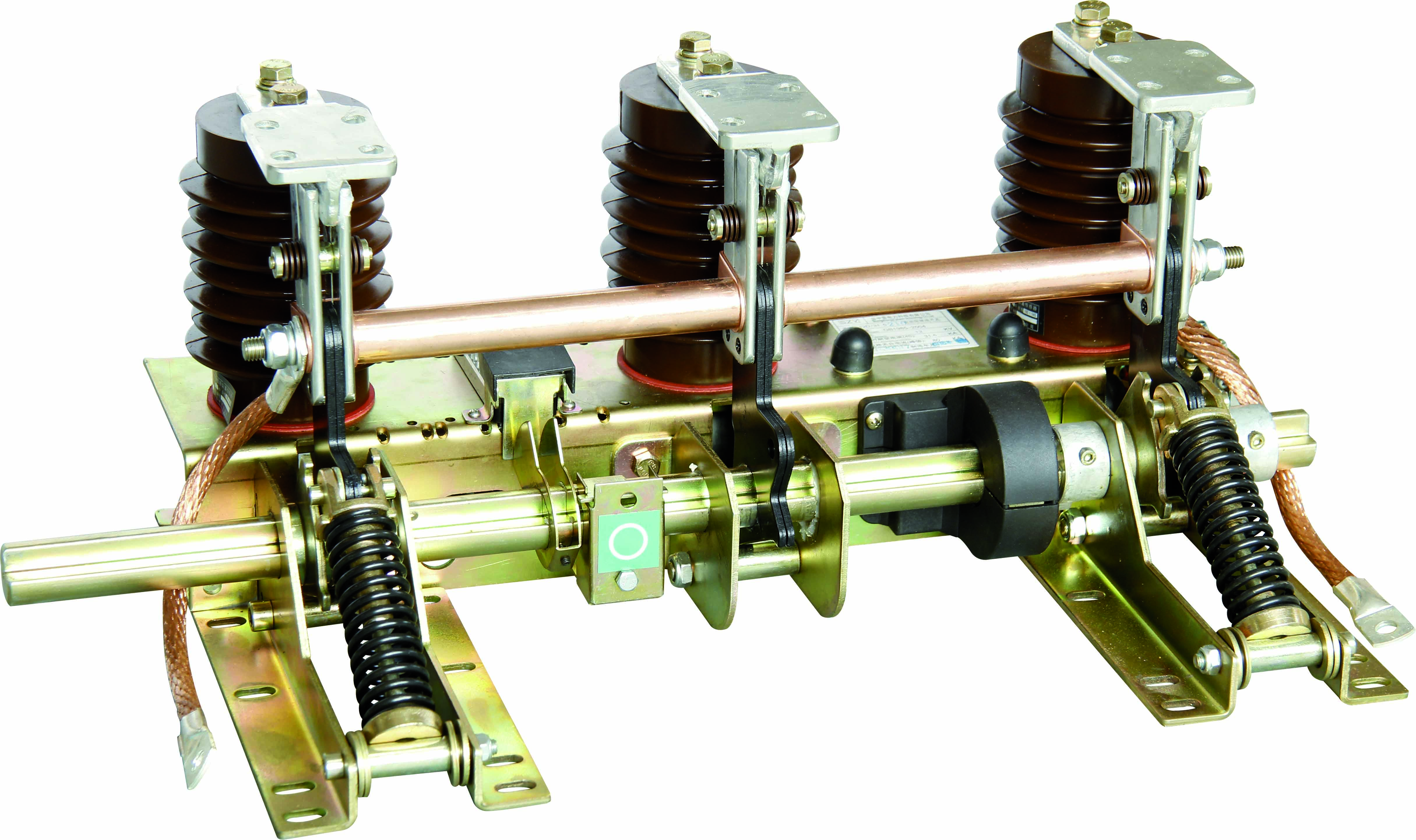

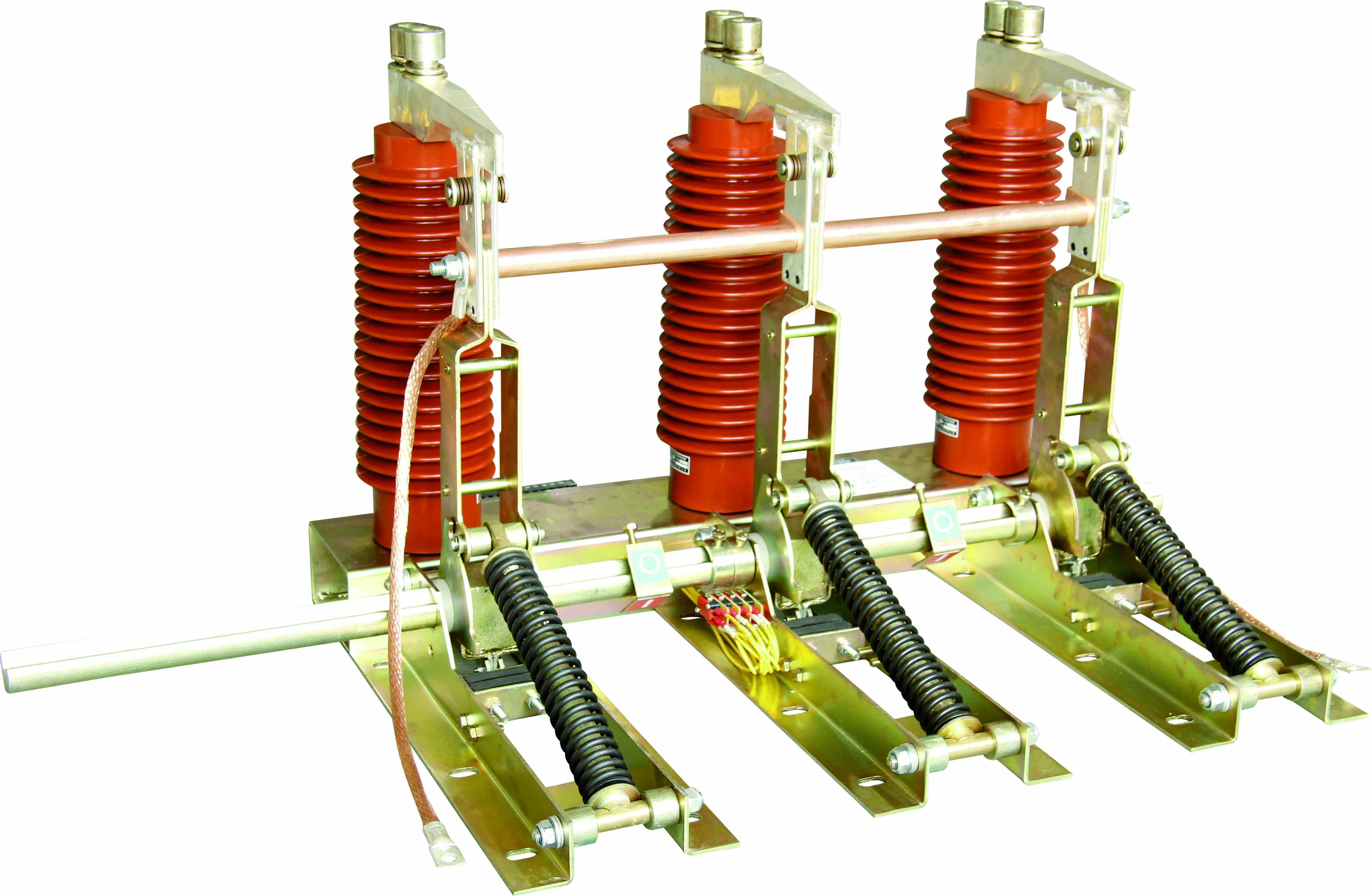

ரிச்ஜ் உட்புற உயர் மின்னழுத்த கிரவுண்டிங் சுவிட்ச் என்பது ஒரு தனிமைப்படுத்தும் சுவிட்ச் என வகைப்படுத்தப்படும் ஒரு இயந்திர பாதுகாப்பு கிரவுண்டிங் சாதனமாகும். உயர் மின்னழுத்த உபகரணங்களை (சர்க்யூட் பிரேக்கர்ஸ், டிரான்ஸ்பார்மர்கள், சுவிட்ச் கியர் போன்றவை) பராமரிக்கும் போது பராமரிக்கப்பட வேண்டிய உபகரணங்களுக்கும் மின் கட்டத்திற்கும் இடையே நம்பகமான தரையிறங்கும் சுற்று அமைப்பதே இதன் முக்கிய செயல்பாடு ஆகும்.
• மின்னழுத்த கவரேஜ்: 12kV, 24kV, 40.5kV (முக்கியமான நடுத்தர மின்னழுத்த உட்புற மின் அமைப்புகளுக்கு ஏற்றது);
• அதிர்வெண் தழுவல்: 50Hz (உள்நாட்டு சக்தி அமைப்பு தரங்களுடன் இணக்கமானது);
• முக்கிய நன்மைகள்: ரிச்ஜ் உயர் மின்னழுத்த சுவிட்ச் பாகங்கள் (இன்சுலேடிங் தூண்கள், இயக்க வழிமுறைகள் போன்றவை), கச்சிதமான அமைப்பு, நெகிழ்வான செயல்பாடு மற்றும் கடுமையான சூழல்களுக்கு எதிர்ப்பு (தூசி, வெப்பநிலை மற்றும் ஈரப்பதம் ஏற்ற இறக்கங்கள் போன்ற உட்புற சிக்கலான சூழ்நிலைகளுக்கு ஏற்ப) தொழில்நுட்ப சினெர்ஜியை உருவாக்குதல்.
முக்கிய தொழில்நுட்ப அளவுருக்கள் (T/ZZB 2173-2021 தரநிலைக்கு இணங்குதல்)மின்னழுத்த நிலை வகைப்பாட்டின் படி, முக்கிய தொழில்நுட்ப அளவுருக்கள் பின்வரும் அட்டவணையில் காட்டப்பட்டுள்ளன, இது GB/T 1985-2014 "உயர் மின்னழுத்த ஏசி தனிமைப்படுத்தும் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளின்" அடிப்படை தேவைகளையும் பூர்த்தி செய்கிறது:
| தொழில்நுட்ப பரிமாணம் |
12kV விவரக்குறிப்பு (JN4/JN15 தொடர் தர்க்கத்தைப் பார்க்கவும்) |
24kV விவரக்குறிப்பு |
40.5kV விவரக்குறிப்பு |
| பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம் (kV, 1min) |
42 |
65 |
95 |
| மின்னல் இம்பல்ஸ் மின்னழுத்தம் (kV, பீக்) |
75 |
125 |
185 |
| குறைந்தபட்ச இடைவெளி திறப்பு தூரம் (மிமீ) |
≥125 |
≥180 |
≥300 |
| லூப் ரெசிஸ்டன்ஸ் (μΩ) |
≤60 |
≤60 |
≤60 |
| ஷார்ட் சர்க்யூட் செய்யும் திறன் நிலை |
வகுப்பு E2 (5 ஷார்ட் சர்க்யூட் மேக்கிங்ஸ் தாங்கும்) |
வகுப்பு E2 |
வகுப்பு E2 |
| இயந்திர வாழ்க்கை (டைம்ஸ்) |
வகுப்பு M2 (10,000 முறை, கையேடு + மின்சார கலப்பின) |
வகுப்பு M2 |
வகுப்பு M1/M2 விருப்பமானது |
| மூன்று-கட்ட திறப்பு மற்றும் நிறைவு ஒத்திசைவு (மிஎஸ்) |
≤3 |
≤3 |
≤3 |
| திறப்பு வசந்தத்தின் அதிகபட்ச இயக்க சக்தி (N) |
≤250 |
≤250 |
≤250 |
| பகுதியளவு வெளியேற்ற அளவு (pC, 1.1Ur) |
≤3 |
≤3 |
≤3 |
முதிர்ந்த தொழில் கட்டமைப்பைக் குறிப்பிடுவது மற்றும் Richge இன் துணை செயல்முறை நன்மைகளுடன் இணைந்து, தயாரிப்பு முக்கியமாக பின்வரும் கூறுகளைக் கொண்டுள்ளது:
• அடைப்புக்குறி: குளிர் வளைவு மற்றும் மெல்லிய எஃகு தகடுகளின் வெல்டிங் மூலம் உருவாக்கப்படுகிறது, கட்டமைப்பு வலிமையை உறுதி செய்வதற்காக மேற்பரப்பு எதிர்ப்பு அரிப்பை சிகிச்சை (கால்வனிசிங் / தெளித்தல்) மூலம்;
• கிரவுண்டிங் கத்தி சட்டசபை: T2 சிவப்பு செம்பு குளிர்-வரையப்பட்ட உருவாக்கம், தொடர்பு வெள்ளி முலாம் அடுக்கு கடினத்தன்மை ≥HV120 (தொடர்பு எதிர்ப்பைக் குறைத்தல் மற்றும் அரிப்பு எதிர்ப்பை மேம்படுத்துதல்);
• நிலையான தொடர்பு: flange knife-edge வடிவமைப்பு, நம்பகமான தொடர்பை அடைய மற்றும் தளர்வான வெப்பத்தைத் தவிர்க்க வட்டு வசந்தத்துடன் ஒத்துழைத்தல்;
• அடைப்புக்குறி: குளிர் வளைவு மற்றும் மெல்லிய எஃகு தகடுகளின் வெல்டிங் மூலம் உருவாக்கப்படுகிறது, கட்டமைப்பு வலிமையை உறுதி செய்வதற்காக மேற்பரப்பு எதிர்ப்பு அரிப்பை சிகிச்சை (கால்வனிசிங் / தெளித்தல்) மூலம்;
• காப்பு கூறுகள்: எபோக்சி ரெசின் இன்சுலேட்டர்கள் APG தானியங்கி சுருக்க மோல்டிங் செயல்முறையை ஏற்றுக்கொள்கின்றன (அதிக காப்பு வலிமை, குறைந்த பகுதி வெளியேற்றம்);
• நுண்ணறிவு கட்டுப்பாட்டு தொகுதி (விரும்பினால்): மோட்டார் ஸ்டால் பாதுகாப்பு (≥5 மடங்கு மதிப்பிடப்பட்ட மின்னோட்டம்), செயல்பாட்டு நேர வரம்பு பாதுகாப்பு, மின்னழுத்த ஏற்ற இறக்க பாதுகாப்பு (80%-120% மதிப்பிடப்பட்ட மதிப்பு), பாதுகாப்பு தர IP3X ஆகியவை அடங்கும்;
• சோதனை தரநிலை: GB/T 14598.26-2015 "மின்காந்த இணக்கத்தன்மை - சோதனை மற்றும் அளவீட்டு நுட்பங்கள் - மின்னியல் வெளியேற்ற நோய் எதிர்ப்பு சக்தி சோதனை" (EMC சோதனை), உப்பு தெளிப்பு சோதனை (மூன்று-ஆதார சரிபார்ப்பு).
1. கைமுறையாக/மின்சாரமாக இயக்க பொறிமுறையை இயக்கவும், முறுக்கு முக்கிய தண்டுக்கு அனுப்பப்படுகிறது, கிராங்க் கையை சுழற்றுவதற்கு எதிர்ப்பு முறுக்குவிசையை மீறுகிறது;
2. கிரவுண்டிங் கத்தி இயக்க தடியானது அழுத்தமான ஸ்பிரிங் டெட் பாயின்ட் வழியாக செல்கிறது, மேலும் பிரஷர் ஸ்பிரிங் கிரவுண்டிங் கத்தியை விரைவாக மூடுவதற்கு சக்தியை உடனடியாக வெளியிடுகிறது;
3. இடத்தில் மூடிய பிறகு, கிரவுண்டிங் கத்தி ஒரு நம்பகமான கிரவுண்டிங் சர்க்யூட்டை உருவாக்க டிஸ்க் ஸ்பிரிங் மூலம் நிலையான தொடர்பு விளிம்புடன் நெருங்கிய தொடர்பில் உள்ளது.
1. இயக்க பொறிமுறையானது தலைகீழ் முறுக்குவிசையைப் பயன்படுத்துகிறது, மேலும் பிரதான தண்டு முக்கிய முறுக்குவிசை மற்றும் ஸ்பிரிங் விசையை கடந்து கிராங்க் கையை தலைகீழாக சுழற்றுகிறது;
2. கிரவுண்டிங் கத்தி அழுத்தம் வசந்த ஆற்றல் சேமிப்பை முடிக்க மீண்டும் இறந்த புள்ளி வழியாக செல்கிறது (அடுத்த மூடுதலுக்கு தயாராகிறது);
3. இடத்தில் திறந்த பிறகு, இடைவெளி திறப்பு தூரம் நிலையான தேவைகளை பூர்த்தி செய்கிறது, இது வெளிப்படையான மின்சார தனிமைப்படுத்தலை உருவாக்குகிறது.
1. கட்டாய இண்டர்லாக் பாதுகாப்பு: உயர் மின்னழுத்த சுவிட்ச் கியரின் மெயின் சுவிட்ச் மூலம் மெக்கானிக்கல்/எலக்ட்ரிக்கல் இன்டர்லாக் (மெயின் சுவிட்ச் திறக்கப்படாதபோது, கிரவுண்டிங் சுவிட்சை மூட முடியாது; கிரவுண்டிங் சுவிட்சை மூடினால், மெயின் சுவிட்சை மூட முடியாது) தவறாகச் செயல்படுவதைத் தடுக்கவும்;
2. எஞ்சிய கட்டணம் வெளியீடு: பராமரிப்பின் போது மின்னியல் அதிர்ச்சியைத் தவிர்ப்பதற்காக, தரையிறங்கிய பிறகு, உபகரணங்களில் எஞ்சியிருக்கும் கட்டணங்களை விரைவாக வெளியேற்றவும்;
3. ஷார்ட்-சர்க்யூட் செய்யும் திறன்: வகுப்பு E2 செய்யும் செயல்திறன், உபகரணங்களை எரித்துவிடுவதைத் தவிர்க்க, பராமரிப்பின் போது ஏற்படும் திடீர் ஷார்ட் சர்க்யூட் தவறுகளைச் சமாளிக்கும்;

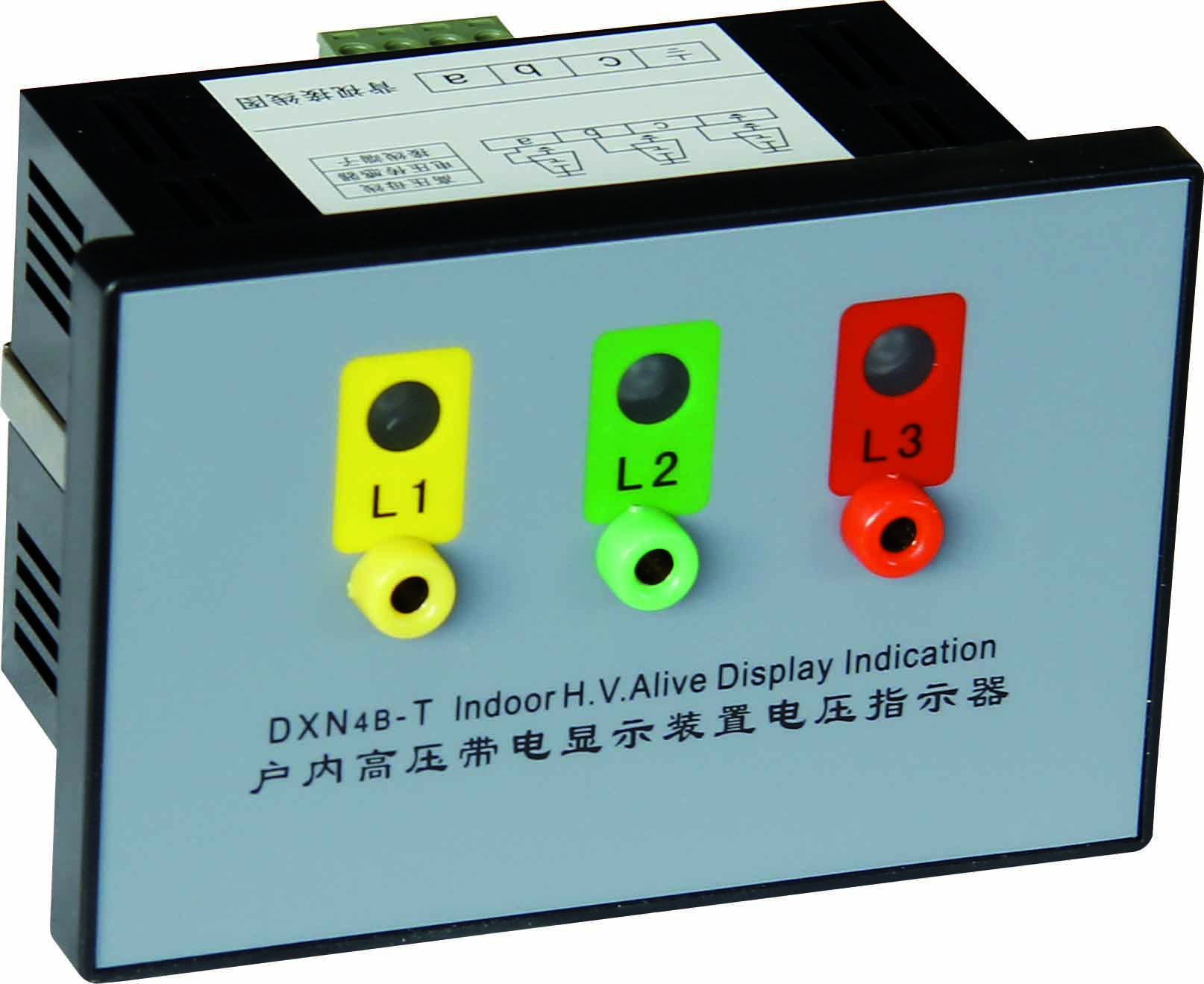

4. மாநில காட்சிப்படுத்தல்: இயந்திர நிலை அறிகுறி (தெளிவான திறப்பு/மூடுதல் மதிப்பெண்கள்), விருப்ப நேரடி காட்சி சாதனம் (DL408-91 விதிமுறைகளுக்கு இணங்குதல்) பொருத்தப்பட்டுள்ளது.
• உட்புற துணை மின்நிலையங்கள்: 12kV~40.5kV சர்க்யூட் பிரேக்கர்கள் மற்றும் பஸ்பார் மற்றும் மின்மாற்றி பராமரிப்பு கிரவுண்டிங்கிற்கான தனிமைப்படுத்தும் சுவிட்சுகள்;
• உயர் மின்னழுத்த சுவிட்ச்கியர் மேட்சிங்: ரிச்ஜ் குறைந்த மின்னழுத்த சுவிட்ச் கியர் துணைக்கருவிகளுடன் கூடிய "உயர்-குறைந்த மின்னழுத்த சினெர்ஜி", MNS, GCS மற்றும் பிற கேபினட்களுக்கு ஏற்றவாறு, வெளிச்செல்லும் கேபினட்கள் மற்றும் அளவீட்டு அலமாரிகளுக்கான பராமரிப்பு அடிப்படைக் கூறுகளாக;
• தொழில்துறை மின் விநியோக அமைப்புகள்: பெரிய தொழிற்சாலைகள் மற்றும் சுரங்கத்திற்கு சொந்தமான மின் நிலையங்களில் உயர் மின்னழுத்த உபகரணங்களுக்கு (உயர் மின்னழுத்த மோட்டார்கள், ரெக்டிஃபையர் கேபினட்கள் போன்றவை) பராமரிப்பு பாதுகாப்பு;
• புதிய ஆற்றல் காட்சிகள்: ஒளிமின்னழுத்த/காற்றாலை மின்சக்தி பூஸ்டர் நிலையங்களில் உட்புற மின் விநியோக சாதனங்களின் (35kV சுவிட்ச் கியர் போன்றவை) பாதுகாப்பு தரையிறக்கம்.
1. அடித்தளத் தழுவல்: நிறுவல் மேற்பரப்பின் நிலைப் பிழை ≤1mm/m, மற்றும் கிரவுண்டிங் லூப் எதிர்ப்பு ≤0.5Ω (நிலைய கிரவுண்டிங் கட்டத்துடன் நம்பகத்தன்மையுடன் இணைக்கப்பட்டிருக்க வேண்டும்);
2. இன்டர்லாக் ஒத்துழைப்பு: சுவிட்ச் கியரின் மெயின் ஸ்விட்ச்சுடன் கூடிய இன்டர்லாக் மெக்கானிசம் நெரிசல் இல்லாமல் சீராக இயங்குவதை உறுதி செய்யவும் (சிறந்த இணக்கத்தன்மைக்கு ரிச்ஜ் அசல் இன்டர்லாக் பாகங்கள் பயன்படுத்த பரிந்துரைக்கப்படுகிறது);
3. மின் வயரிங்: மின்சார மாதிரியின் கட்டுப்பாட்டு வரி இணைப்பு மின்னழுத்த நிலைக்கு (AC220V/DC220V போன்றவை) இணங்க வேண்டும், மேலும் வயரிங் டெர்மினல்களின் இறுக்கமான முறுக்கு கையேட்டின் தேவைகளைப் பூர்த்தி செய்கிறது;
4. ஏற்றுக்கொள்ளும் சோதனை: நிறுவலுக்குப் பிறகு, திறப்பு மற்றும் மூடும் ஒத்திசைவு, லூப் எதிர்ப்பு மற்றும் காப்பு செயல்திறன் (சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம், பகுதி வெளியேற்ற சோதனை) ஆகியவற்றை சோதிக்க வேண்டியது அவசியம்.
| பராமரிப்பு சுழற்சி |
பராமரிப்பு சுழற்சி |
| மாதாந்திர |
தோற்றம் ஆய்வு (இன்சுலேஷன் பாகங்களில் விரிசல் இல்லை, தொடர்புகளை நீக்குவது இல்லை), இயந்திர நிலையின் சரியான தன்மை, ஃபாஸ்டென்சர்களின் தளர்வு இல்லை |
| காலாண்டு |
தொடர்பு மேற்பரப்பை சுத்தம் செய்யவும் (நீரற்ற ஆல்கஹால் கொண்டு துடைக்கவும்), இயக்க பொறிமுறையின் நகரும் பகுதிகளை உயவூட்டவும் (சிறப்பு சிலிகான் அடிப்படையிலான கிரீஸ்) |
| ஆண்டு |
சோதனை வளைய எதிர்ப்பு, காப்பு எதிர்ப்பு (≥1000MΩ/2500V), திறக்கும் மற்றும் மூடும் நேரம் மற்றும் ஒத்திசைவு |
| 3-5 ஆண்டுகள் |
• ஆயுள் உத்தரவாதம்: இயந்திர வாழ்க்கை வகுப்பு M2 (10,000 முறை) அடையும் போது, முக்கிய செயல்திறன் இன்னும் நிலையான தேவைகளைப் பூர்த்தி செய்கிறது; |
• அடைப்பு நெரிசல்: கிராங்க் கை மற்றும் பிரதான தண்டுக்கு இடையே உள்ள இணைப்பு தளர்வாக உள்ளதா அல்லது தொடர்பு சிதைந்துள்ளதா என்பதைச் சரிபார்க்கவும் (சிதைந்த பகுதிகள் மாற்றப்பட வேண்டும்);
• அதிகப்படியான தொடர்பு எதிர்ப்பு: காண்டாக்ட் ஆக்சைடு லேயரை பாலிஷ் செய்யவும், வெள்ளி முலாம் பூசவும் (அல்லது காண்டாக்ட் அசெம்பிளியை மாற்றவும்);
• காப்பு கூறுகள்: எபோக்சி ரெசின் இன்சுலேட்டர்கள் APG தானியங்கி சுருக்க மோல்டிங் செயல்முறையை ஏற்றுக்கொள்கின்றன (அதிக காப்பு வலிமை, குறைந்த பகுதி வெளியேற்றம்);
• அதிகப்படியான பகுதி வெளியேற்றம்: காப்புப் பகுதிகளின் மேற்பரப்பில் உள்ள எண்ணெய்க் கறையை சுத்தம் செய்து, இன்சுலேட்டரில் விரிசல் உள்ளதா எனச் சரிபார்க்கவும் (தேவைப்பட்டால் இன்சுலேட்டரை மாற்றவும்).
• குழு தரநிலை: T/ZZB 2173-2021 "12kV～40.5kV உட்புற உயர் மின்னழுத்த ஏசி கிரவுண்டிங் ஸ்விட்ச்";
• தேசிய தரநிலை: GB/T 1985-2014 "உயர் மின்னழுத்த ஏசி தனிமைப்படுத்தும் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்", GB/T 11022-2020 "உயர் மின்னழுத்த ஸ்விட்ச்கியர் மற்றும் கட்டுப்பாட்டு உபகரணத் தரங்களுக்கான பொதுவான தொழில்நுட்பத் தேவைகள்";
• சோதனை தரநிலை: GB/T 14598.26-2015 "மின்காந்த இணக்கத்தன்மை - சோதனை மற்றும் அளவீட்டு நுட்பங்கள் - மின்னியல் வெளியேற்ற நோய் எதிர்ப்பு சக்தி சோதனை" (EMC சோதனை), உப்பு தெளிப்பு சோதனை (மூன்று-ஆதார சரிபார்ப்பு).
• தயாரிப்பு உத்தரவாதக் காலம்: 1 வருடம் (மனித சேதம் அல்லது படை மஜ்யூரைத் தவிர);
• ஆயுள் உத்தரவாதம்: இயந்திர வாழ்க்கை வகுப்பு M2 (10,000 முறை) அடையும் போது, முக்கிய செயல்திறன் இன்னும் நிலையான தேவைகளைப் பூர்த்தி செய்கிறது;
• சேவை ஆதரவு: நிறுவல் வழிகாட்டுதல், பராமரிப்புப் பயிற்சி மற்றும் உதிரி பாகங்கள் வழங்குதல் (ரிச்ஜ் அதிகாரப்பூர்வ இணையதளம் அல்லது வாடிக்கையாளர் சேவை மூலம் ஆதரவைப் பெறலாம்).
• நுண்ணறிவு கட்டுப்பாட்டு தொகுதி (விரும்பினால்): மோட்டார் ஸ்டால் பாதுகாப்பு (≥5 மடங்கு மதிப்பிடப்பட்ட மின்னோட்டம்), செயல்பாட்டு நேர வரம்பு பாதுகாப்பு, மின்னழுத்த ஏற்ற இறக்க பாதுகாப்பு (80%-120% மதிப்பிடப்பட்ட மதிப்பு), பாதுகாப்பு தர IP3X ஆகியவை அடங்கும்;
1. Richge அதிகாரப்பூர்வ இணையதளத்திற்கு (www.richgeswitchgear.com) சென்று "உயர் மின்னழுத்த தயாரிப்புகள்" அல்லது "தொழில்நுட்ப பதிவிறக்கம்" பிரிவில் வினவவும்;
3. ஷார்ட்-சர்க்யூட் செய்யும் திறன்: வகுப்பு E2 செய்யும் செயல்திறன், உபகரணங்களை எரித்துவிடுவதைத் தவிர்க்க, பராமரிப்பின் போது ஏற்படும் திடீர் ஷார்ட் சர்க்யூட் தவறுகளைச் சமாளிக்கும்;
3. தனிப்பயனாக்கப்பட்ட தொழில்நுட்ப தீர்வுக்கு விண்ணப்பிக்க Richge வாடிக்கையாளர் சேவை மின்னஞ்சலுக்கு மின்னஞ்சல் அனுப்பவும்.
