ரிச்ஜ் டெக்னாலஜி முக்கியமாக குறைந்த மின்னழுத்த சுவிட்ச் கியர் பாகங்கள், உயர் மின்னழுத்த சுவிட்ச் கியர் பாகங்கள் மற்றும் உட்புற/வெளிப்புற சர்க்யூட் பிரேக்கர் தொடர்களை தயாரிப்பதில் கவனம் செலுத்துகிறது. பின்வருபவை குறிப்புக்காக SF6 சர்க்யூட் பிரேக்கர்களுக்கான தொழில்முறை அறிமுகத்தை வழங்குகிறது.
SF6 சர்க்யூட் பிரேக்கர் என்பது உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் ஆகும், இது சல்பர் ஹெக்ஸாபுளோரைடு (SF6) வாயுவை காப்பு மற்றும் வில்-அணைக்கும் ஊடகமாகப் பயன்படுத்துகிறது, இது சக்தி அமைப்புகளின் பரிமாற்றம் மற்றும் விநியோகத் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
• சிறந்த இன்சுலேஷன் செயல்திறன்: SF6 வாயுவின் காப்பு வலிமை காற்றை விட 2.5-3 மடங்கு அதிகமாகும், இது கருவியின் அளவைக் கணிசமாகக் குறைக்கும்.
• உயர்ந்த வில்-அணைக்கும் திறன்: உயர் வில் நெடுவரிசை கடத்துத்திறன், குறுகிய வில் நேரம் (2-2.5 சுழற்சிகள்), மற்றும் பெரிய உடைக்கும் திறன் (80kA வரை).
• தீ ஆபத்து இல்லை: SF6 வாயு அதிக பாதுகாப்புடன் எரியக்கூடியது.
• நீண்ட சேவை வாழ்க்கை: நீண்ட பராமரிப்பு சுழற்சி மற்றும் குறைக்கப்பட்ட பராமரிப்பு அதிர்வெண் ஆகியவற்றுடன் மின்சார வாழ்க்கை 25 ஆண்டுகளுக்கு மேல் அடையலாம்.
1. திறக்கும் போது, நகரும் மற்றும் நிலையான தொடர்புகள் பிரிந்து ஒரு வில் உருவாகிறது, இது SF6 வாயுவை S, F அணுக்கள் மற்றும் அதிக வெப்பநிலையில் நேர்மறை/எதிர்மறை அயனிகளாக சிதைக்கும்.
2. SF6 வாயு மூலக்கூறுகள் எதிர்மறை அயனிகளை உருவாக்க இலவச எலக்ட்ரான்களைப் பிடிக்கின்றன, ஆர்க் நெடுவரிசையின் கடத்துத்திறனைக் குறைக்கின்றன மற்றும் வில் அழிவை துரிதப்படுத்துகின்றன.
3. வில் அணைக்கப்பட்ட பிறகு, வாயு அதன் அசல் காப்பு நிலையை மீட்டெடுக்கிறது.
வாயு சுழற்சி:அழுத்த வாயு வகை அல்லது சுய-ஆற்றல் வகைக் கொள்கையை ஏற்றுக்கொள்வது, வாயு ஓட்டம் பிஸ்டன் அல்லது ஆர்க் ஆற்றல் மூலம் உருவாக்கப்படுகிறது, இது வளைவை விரைவாக அணைக்க மற்றும் காப்புகளை மீட்டெடுக்கிறது.
| கூறு |
செயல்பாடு |
அம்சம் |
| ஆர்க் அணைக்கும் அறை |
வில் உருவாகி அணைக்கப்படும் இடம் |
உள்ளே முனை மற்றும் அழுத்தம் சாதனம் பொருத்தப்பட்ட |
| காப்பு ஆதரவு |
ஆதரவு மற்றும் காப்பு |
பீங்கான் நெடுவரிசை வகை அல்லது கலப்பு காப்பு பொருள் |
| இயக்க பொறிமுறை |
திறப்பு மற்றும் மூடும் செயல்பாடுகளைக் கட்டுப்படுத்தவும் |
வசந்த ஆற்றல் சேமிப்பு, ஹைட்ராலிக் அல்லது நிரந்தர காந்த பொறிமுறை |
| SF6 எரிவாயு அமைப்பு |
SF6 வாயுவை சேமித்து கண்காணிக்கவும் |
அடர்த்தி ரிலே, பிரஷர் கேஜ், வால்வு உட்பட |
| கடத்தும் சுற்று |
சுற்று இணைக்கவும் |
தொடர்புகள், தொடர்பு விரல்கள் மற்றும் நடத்துனர்களால் ஆனது |
| ஷெல் |
உள் உறுப்புகள் மற்றும் தரையைப் பாதுகாக்கவும் |
உலோகம் அல்லது காப்புப் பொருட்களால் ஆனது |

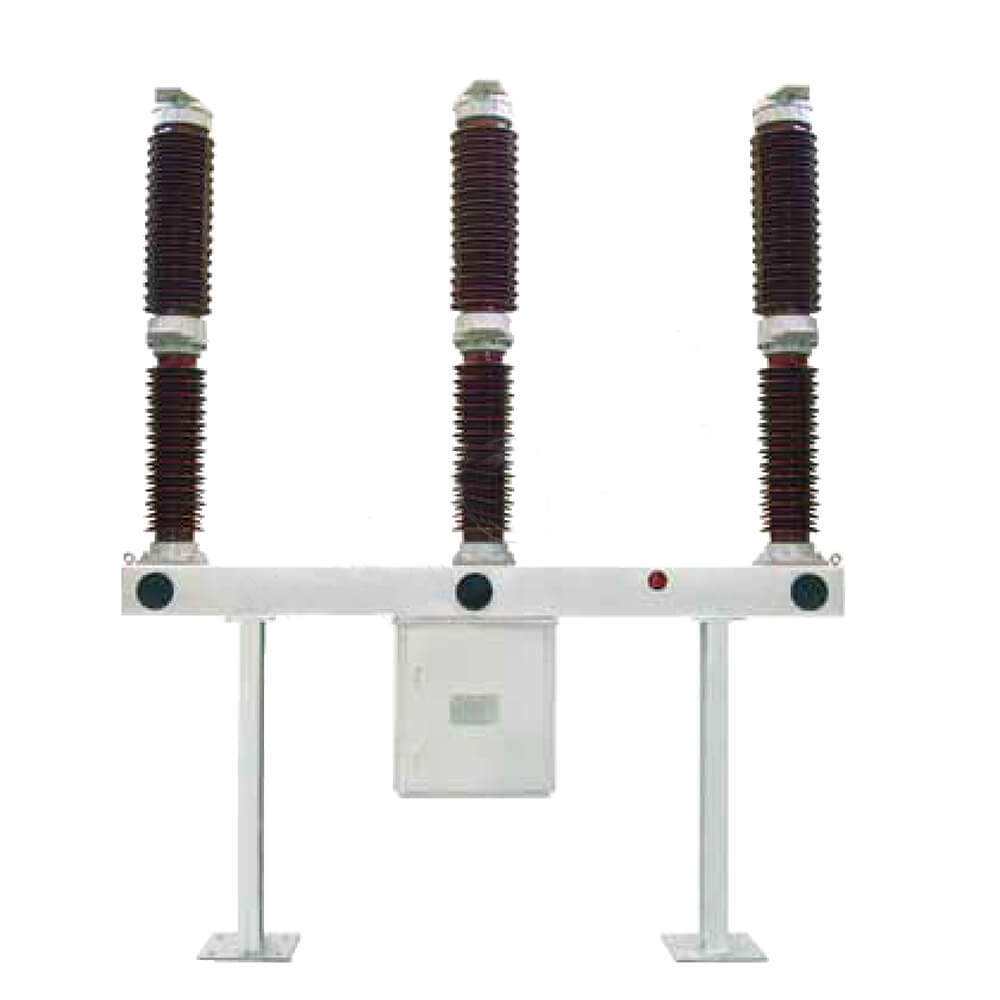

• பீங்கான் நெடுவரிசை வகை: மூன்று-கட்ட சுயாதீன, பெரிய அளவு, வெளிப்புற இடங்களுக்கு ஏற்றது (FA4-550 வகை போன்றவை)

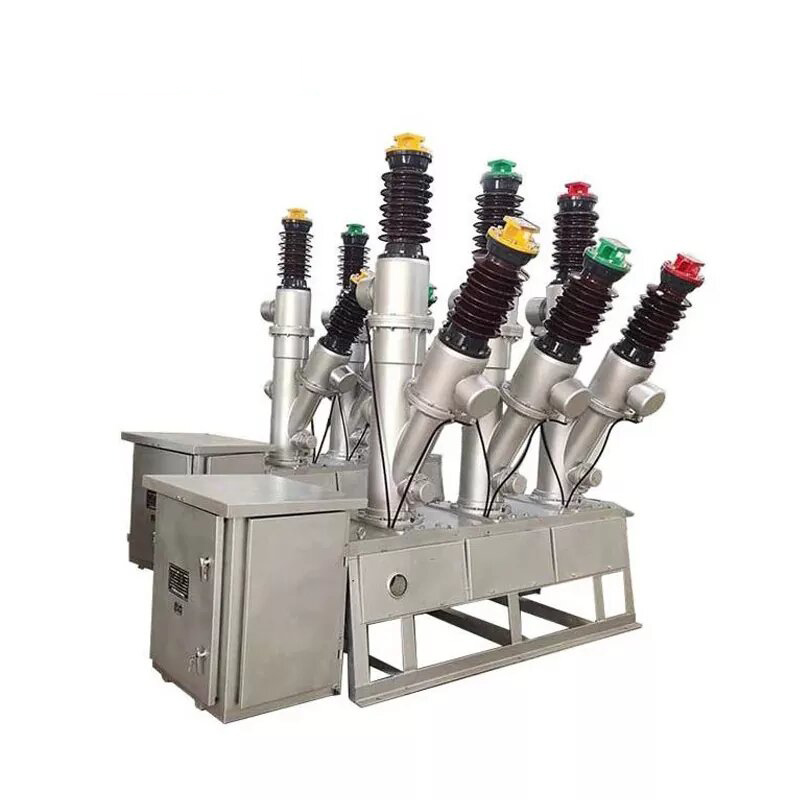

• தொட்டி வகை (தரை தொட்டி வகை): மூன்று கட்ட பொதுவான தொட்டி, சிறிய அமைப்பு, நல்ல நில அதிர்வு செயல்திறன், எளிதான பராமரிப்பு
• ஜிஐஎஸ் இணைந்த மின் சாதனங்களில் சர்க்யூட் பிரேக்கர்: சீல் செய்யப்பட்ட ஷெல்லில் டிஸ்கனெக்டர், கிரவுண்டிங் சுவிட்ச் போன்றவற்றுடன் ஒருங்கிணைக்கப்பட்டது.
• ஒற்றை அழுத்த வகை: ஆர்க் அணைக்கும் அறைக்குள் ஒரே ஒரு அழுத்தம், எளிமையான அமைப்பு, பரவலாகப் பயன்படுத்தப்படுகிறது
• இரட்டை அழுத்த வகை: உயர் மற்றும் குறைந்த அழுத்த காற்று அறைகள், சிறந்த வில்-அணைக்கும் செயல்திறன் ஆனால் சிக்கலான அமைப்பு
| அளவுரு |
வழக்கமான வரம்பு |
விளக்கம் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் |
72.5kV~1100kV |
நிலையான தரங்களில் 126kV, 252kV, 550kV, 800kV ஆகியவை அடங்கும் |
| மதிப்பிடப்பட்ட மின்னோட்டம் |
1250A~5000A |
பயன்பாட்டு காட்சிகளின்படி தேர்ந்தெடுக்கப்பட்டது |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் |
31.5கா ~ 63 |
ஷார்ட் சர்க்யூட் ஃபால்ட் உடைக்கும் திறனைத் தீர்மானிக்கிறது |
| மதிப்பிடப்பட்ட குறுகிய-சுற்று மின்னோட்டத்தை உருவாக்குதல் |
80kA~160kA |
குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் திறனை பிரதிபலிக்கிறது |
| SF6 வாயு அழுத்தம் |
0.4MPa~0.7MPa (கேஜ் அழுத்தம்) |
மாதிரி மற்றும் சுற்றுப்புற வெப்பநிலையுடன் மாற்றங்கள் |
| திறக்கும் மற்றும் மூடும் நேரம் |
20மிஎஸ்~60எம்எஸ் |
கணினி நிலைத்தன்மையை நேரடியாக பாதிக்கிறது |
| சேவை வாழ்க்கை |
≥30 ஆண்டுகள் |
இயந்திர வாழ்க்கை ஆயிரக்கணக்கான செயல்பாடுகளை அடையலாம் |
1. சிறந்த முறிவு செயல்திறன்: வளைவுகளை விரைவாக அணைக்க முடியும், அதிக மின்னழுத்தத்தை உருவாக்குவது அரிது, மற்றும் உபகரணங்கள் மற்றும் கோடுகளைப் பாதுகாக்கும்
2. அதிக நம்பகத்தன்மை: சீல் செய்யப்பட்ட அமைப்பு வெளிப்புற சூழலின் தாக்கத்தை குறைக்கிறது, பல்வேறு கடுமையான காலநிலை நிலைமைகளுக்கு ஏற்றது
3. குறைந்த இரைச்சல்: செயல்பாட்டு இரைச்சல் 85dB க்கும் குறைவாக உள்ளது, பணிச்சூழலை மேம்படுத்துகிறது
4. சிறிய தளம்: சிறிய அமைப்பு, குறிப்பாக நகர்ப்புற துணை மின் நிலையங்கள் மற்றும் இடவசதி இல்லாத இடங்களுக்கு ஏற்றது
5. உயர் நுண்ணறிவு நிலை: நிகழ்நேர கண்காணிப்பு வாயு அடர்த்தி, வெப்பநிலை மற்றும் செயல்பாட்டு நிலை ஆகியவற்றுடன் கண்காணிப்பு அமைப்பை ஒருங்கிணைக்க முடியும்
• பவர் டிரான்ஸ்மிஷன் சிஸ்டம்: 500kV மற்றும் அதற்கு மேற்பட்ட அதி-உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன்களின் பாதுகாப்பு மற்றும் கட்டுப்பாடு
• துணை மின்நிலையம்: பிரதான மின்மாற்றிகள் மற்றும் பஸ்பார்களுக்கான பாதுகாப்பு உபகரணமாகப் பயன்படுத்தப்படுகிறது
• தொழில்துறை மின் கட்டம்: பெரிய தொழிற்சாலைகள், சுரங்கங்கள் போன்றவற்றில் சுயமாக வழங்கப்படும் மின் நிலையங்களுக்கு உயர் மின்னழுத்த மின் விநியோகம்.
• புதிய ஆற்றல் கட்ட இணைப்பு: காற்றாலைகள் மற்றும் ஒளிமின்னழுத்த மின் நிலையங்களில் பூஸ்டர் நிலையங்களுக்கான பாதுகாப்பு உபகரணங்கள்
• நகர்ப்புற மின் கட்டம்: கச்சிதமான GIS சுவிட்ச் கியரின் முக்கிய கூறு
• உபகரணத்தின் நிலைத்தன்மையை உறுதிப்படுத்த, நிலைப் பிழை <1mm/m
• சரியான கிரவுண்டிங் சிஸ்டம், கிரவுண்டிங் எதிர்ப்பு <0.5Ω
• நிறுவலுக்கு முன் எரிவாயு கசிவு கண்டறிதல், வருடாந்திர கசிவு விகிதம் <1‰ ஆக இருக்க வேண்டும்
• 133Pa க்கு கீழே வெளியேறி, 2 மணி நேரத்திற்கும் மேலாக வைத்திருங்கள், பின்னர் கசிவு இல்லை என்பதை உறுதிசெய்த பிறகு தகுதிவாய்ந்த SF6 வாயுவை நிரப்பவும்
• எரிவாயு நிரப்புதல் அழுத்தம் கண்டிப்பாக தயாரிப்பு கையேடு தேவைகளைப் பின்பற்றுகிறது, பிழை ±0.02MPa க்குள் கட்டுப்படுத்தப்படுகிறது
• திறக்கும் மற்றும் மூடும் நேரம் மற்றும் ஒத்திசைவு சரிசெய்தல் தொழில்நுட்ப தேவைகளை பூர்த்தி செய்கிறது
• இயக்க பொறிமுறையானது நெரிசல் இல்லாமல் நெகிழ்வானது
• சாதாரண சிக்னல் பின்னூட்டத்துடன் துணை சுவிட்ச் துல்லியமாக மாறுகிறது
வழக்கமான ஆய்வு பொருட்கள்:
சுழற்சி
ஆய்வு பொருள்
தரநிலை
தினசரி
SF6 வாயு அழுத்தம் மற்றும் அடர்த்தி
சாதாரண வரம்பிற்குள், வெளிப்படையான வீழ்ச்சி இல்லை
மாதாந்திர
தோற்றம் ஆய்வு மற்றும் இணைப்பு பாகங்கள்
உருமாற்றம் இல்லை, வெளியேற்ற தடயமும் இல்லை, தளர்வும் இல்லை
காலாண்டு
இயக்க பொறிமுறை உயவு மற்றும் முத்திரை ஆய்வு
நெகிழ்வான செயல்பாடு, கசிவு இல்லை
ஆண்டு
SF6 வாயு ஈரப்பதம் கண்டறிதல்
நீர் உள்ளடக்கம் <150ppm (20℃)
3-5 ஆண்டுகள்
இயந்திர பண்பு சோதனை மற்றும் காப்பு எதிர்ப்பு அளவீடு
தொழிற்சாலை தரநிலைகளை சந்திக்கவும்
மாற்றியமைக்கும் சுழற்சி
10-15 ஆண்டுகள் அல்லது ஒட்டுமொத்த உடைக்கும் மின்னோட்டம் 4000kA ஐ அடைகிறது
வயதான பாகங்களை மாற்றவும் மற்றும் விரிவான ஆய்வு நடத்தவும்
சிறப்பு பராமரிப்பு:
• எரிவாயு நிரப்புதல்: அழுத்தம் அலாரம் மதிப்புக்கு குறையும் போது (பொதுவாக மதிப்பிடப்பட்ட அழுத்தத்தை விட 0.05MPa குறைவாக), சரியான நேரத்தில் வாயுவை நிரப்பவும்
• எரிவாயு மாற்று: கடுமையான மின்னோட்டத்தை உடைத்த பிறகு, எரிவாயு தரத்தை சரிபார்த்து, தேவைப்பட்டால் மாற்றவும்
• அடர்த்தி ரிலே அளவுத்திருத்தம்: ஒவ்வொரு 2-3 வருடங்களுக்கும் அளவுத்திருத்தத்தை நடத்தவும்
• தூய SF6 நச்சுத்தன்மையற்றது, ஆனால் வில் சிதைவு பொருட்கள் (SO2, HF போன்றவை) நச்சுத்தன்மை வாய்ந்தவை, எனவே பராமரிப்பின் போது காற்றோட்டம் அவசியம்
• தோல் மற்றும் சுவாசக் குழாயுடன் வாயு தொடர்பைத் தவிர்க்கவும், தேவைப்பட்டால் பாதுகாப்பு உபகரணங்களை அணியவும்
• முதலில் மின்சாரம் துண்டிக்கப்பட வேண்டும், மின்சாரம் இல்லை என்பதை சரிபார்த்து, பராமரிப்புக்கு முன் தரையிறக்கம் செய்ய வேண்டும்
• SF6 வாயுவை வெளியிடும் முன் அழுத்தத்தை பூஜ்ஜிய அளவு அழுத்தத்திற்கு குறைக்கவும்
• உட்புற வாயு தீர்ந்துவிட்டதை உறுதி செய்வதற்காக கருவியைத் திறந்த பிறகு 15 நிமிடங்களுக்கு மேல் கட்டாய காற்றோட்டம்
• SF6 ஒரு வலுவான கிரீன்ஹவுஸ் வாயு (GWP மதிப்பு 23900), எனவே உமிழ்வுகள் கண்டிப்பாகக் கட்டுப்படுத்தப்பட வேண்டும்
• கழிவு வாயு மறுசுழற்சி செய்யப்பட்டு சுத்திகரிக்கப்பட வேண்டும், மேலும் நேரடியாக வளிமண்டலத்தில் வெளியேற்றப்படக்கூடாது
சிறந்த இன்சுலேஷன் மற்றும் ஆர்க்-அணைக்கும் செயல்திறனுடன், SF6 சர்க்யூட் பிரேக்கர் நவீன மின் அமைப்புகளில் உயர் மின்னழுத்த சுவிட்ச் கியரின் முக்கிய தேர்வாக மாறியுள்ளது, குறிப்பாக பெரிய திறன், உயர் மின்னழுத்த நிலை ஆற்றல் பரிமாற்றம் மற்றும் விநியோக காட்சிகளுக்கு ஏற்றது.
