MHW2 தொடர் 180° கோண வகை ஏர் கிரிப்பர்

SOLH MHW2 ரேக்-அண்ட்-பினியன் 180° ஸ்விங் நியூமேடிக் கிரிப்பர் சமமான SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. ரேக் & பினியன் கியர் டிரைவ் சமச்சீர் ஒத்திசைவான தாடை ஊசலாட்டத்தை செயல்படுத்துகிறது, ஒவ்வொரு தாடையும் மொத்தம் 180° திறப்புக்கு 90° வரை சுழலும், ஒத்திசைவுப் பிழை ≤0.1° உடன் சமச்சீரான கிளாம்பிங்கிற்கு உத்தரவாதம் அளித்து, பணிப்பகுதி நழுவுவதைத் தடுக்கிறது. துளை அளவுகள் 20 முதல் 50 மிமீ வரை முற்றிலும் இரட்டை நடிப்பு உள்ளமைவில் இருக்கும். தாடைகள் முழு திறப்பில் உடலுக்கு செங்குத்தாக நிற்கின்றன, ஆக்கிரமிக்கப்பட்ட இடத்தைக் குறைக்கிறது மற்றும் இயந்திரத் தவிர்ப்பு மற்றும் பணிப்பகுதியை புரட்ட உதவுகிறது. கடின-அனோடைஸ் செய்யப்பட்ட சதுர அலுமினிய உடல், கட்டுப்பாடற்ற காந்த சுவிட்ச் நிறுவலுக்கான நான்கு பக்க சென்சார் பள்ளங்களைக் கொண்டுள்ளது. உகந்த தூசி-தடுப்பு சீல் தூசி நிறைந்த பட்டறைகளில் நீண்ட சுழற்சி செயல்பாட்டை ஆதரிக்கிறது. கேம்-உந்துதல் MHY2 உடன் ஒப்பிடும்போது, MHW2 அதிக சுமை திறன் மற்றும் சிறந்த ஒத்திசைவை வழங்குகிறது; மாற்று MHT2 போலல்லாமல், இது பவர்-ஆஃப் செல்ஃப்-லாக்கிங் இல்லை, ஆனால் மிகப் பெரிய ஸ்விங் கோணத்தை வழங்குகிறது. நடுத்தர-சுமை பணிப்பெட்டிகள் (1~20கிலோ), அட்டைப்பெட்டிகள், பெரிய பிளாஸ்டிக் பாகங்கள் மற்றும் கட்டுப்படுத்தப்பட்ட ஆட்டோமேஷன் நிலையங்களில் ஏற்றுதல்/இறக்குதல் ஆகியவற்றைப் புரட்டவும் கையாளவும் பரவலாகப் பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

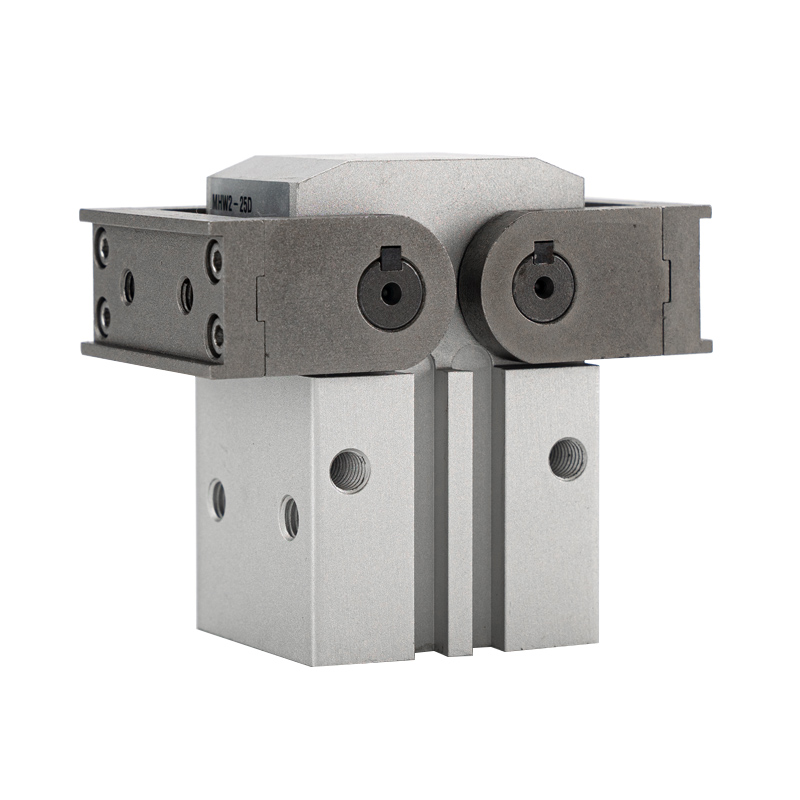

MHW2 தொடர் 180° ரேக் & பினியன் ஸ்விங் நியூமேடிக் கிரிப்பர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

SOLH MHW2 தொடர் ரேக் & பினியன் இயக்கப்படும் 2-ஜாவ் ஸ்விங் கிரிப்பர் ஆகும், இது மொத்தம் 180° திறப்பு கோணம் ஆகும். முக்கிய பலம்: துல்லியமான கியர் சின்க்ரோனஸ் இயக்கம், அல்ட்ரா-வைட் 180° ஸ்விங் ஆங்கிள், ஸ்பேஸ்-சேமிங் அவுட்லைன், நான்கு பக்க சென்சார் மவுண்டிங் ஸ்லாட்டுகள் மற்றும் தூசி-தடுப்பு நீடித்த கட்டுமானம். வொர்க்பீஸ் ஃபிளிப்பிங், லோடிங்/இன்லோடிங், பெரிய அளவிலான பகுதி பிடிப்பு மற்றும் வரையறுக்கப்பட்ட-விண்வெளி நிலையங்களுக்கு பரவலாக ஏற்றுக்கொள்ளப்பட்டது, மேலும் பெரிய கோண ஸ்விங் கிரிப்பர் பயன்பாடுகளுக்கான முக்கிய தேர்வாகிறது.

முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

-- வேலை செய்யும் கோட்பாடு: ஒத்திசைவான சுழற்சிக்காக பினியனை ஓட்ட சிலிண்டர் ரேக்கைத் தள்ளுகிறது; இரண்டு தாடைகள் சமச்சீராக ஆடுகின்றன. கியர் மெஷிங் சிறந்த ஒத்திசைவு, ஆஃப்செட் விலகல் இல்லாமல் சீரான கிளாம்பிங் விசையை உறுதி செய்கிறது.

-- ஸ்விங் சிறப்பியல்பு: ஒவ்வொரு தாடையும் 90° வரை சுழலும், மொத்த இருதரப்பு திறப்பு 180°. முழுமையாக திறக்கப்பட்ட தாடைகள் சிலிண்டர் உடலுக்கு செங்குத்தாக நிற்கின்றன, குறைந்தபட்ச ப்ரொஜெக்ஷன் இடத்தை ஆக்கிரமித்து, இயந்திரத் தவிர்ப்பு தேவைப்படும் பொருளைக் கையாளுவதற்கு ஏற்றது.

-- உடல் அமைப்பு: உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் கூடிய சதுர கடினமான அனோடைஸ் அலுமினிய வீடு. நான்கு பக்க (மேல்/கீழ்/இடது/வலது) சென்சார் பள்ளங்கள் M9B / A93 காந்த சுவிட்சுகளின் நேரடிப் பொருத்தம், கட்டுப்பாடற்ற சென்சார் ஏற்பாடு ஆகியவற்றை ஆதரிக்கின்றன.

-- பொருள் & பாதுகாப்பு: கடின ஆக்சிஜனேற்ற சிலிண்டர், அதிக வலிமை கொண்ட அலாய் ஸ்டீல் தாடைகள் மற்றும் தூசி-தடுப்பு சீல் அமைப்பு. குறுகிய அனுமதி வெளிநாட்டுப் பொருள் ஊடுருவலைத் தடுக்கிறது, தூசி நிறைந்த பட்டறை நிலைமைகளின் கீழ் நிலையான செயல்திறன் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை.

-- செயல்பாட்டு முறை: இரட்டை நடிப்பு (D). இருதரப்பு சிலிண்டர் உந்துதல் தாடை திறப்பு மற்றும் மூடுதலை உணர முன்னோக்கி/தலைகீழ் கியர் சுழற்சியை இயக்குகிறது.

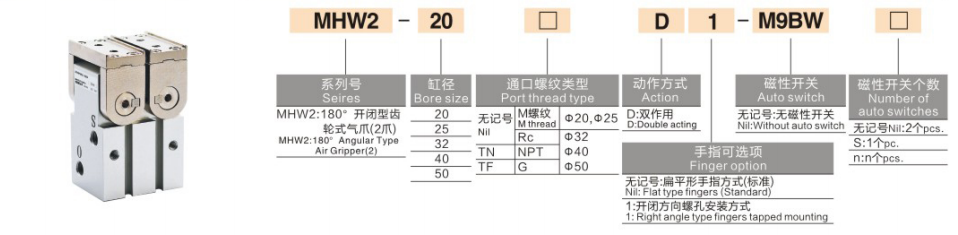

முழுமையான மாதிரி குறியீட்டு விதி

1. மாதிரி எடுத்துக்காட்டு:MHW2-32D-M9BW

பிரிவு	குறியீடு	வரையறை
MHW2	தொடர் குறியீடு	180° ரேக் & பினியன் ஸ்விங் நியூமேடிக் கிரிப்பர்
32	துளை அளவு (மிமீ)	20 / 25 / 32 / 40 / 50
D	செயல்பாட்டு முறை	D = நிலையான இரட்டை நடிப்பு
-M9BW	காந்த சுவிட்ச் விருப்பம்	விருப்பமானது, உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் பொருத்தப்பட்டது

2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

-- MHW2-25D: போர் 25, காந்த சுவிட்ச் இல்லாமல் இரட்டை செயல்படும் அடிப்படை மாதிரி

-- MHW2-40D-M9B: போர் 40, M9B காந்த சுவிட்ச் பொருத்தப்பட்ட இரட்டை நடிப்பு

யுனிவர்சல் கோர் டெக்னிக்கல் விவரக்குறிப்புகள் (0.5MPa சப்ளை பிரஷர்)

அளவுரு உருப்படி	MHW2-20	MHW2-25	MHW2-32	MHW2-40	MHW2-50
துளை (மிமீ)	20	25	32	40	50
கிளாம்பிங் முறுக்கு (N・m)	0.30	0.73	1.61	3.70	8.27
ஒற்றை தாடை ஸ்விங் ஆங்கிள்	90°	90°	90°	90°	90°
இயக்க அழுத்தம் வரம்பு	0.1~0.6MPa (பரிந்துரைக்கப்பட்டது:0.4~0.5MPa)
சுற்றுப்புற வெப்பநிலை	-10 ~ +60℃ (காந்த சுவிட்சுகள் பொருத்தப்படும் போது 0~+60℃)
லூப்ரிகேஷன்	எண்ணெய் இல்லாத சுய மசகு எண்ணெய்
நிகர எடை (கிராம்)	300	510	905	2135	5100
ஏர் போர்ட் நூல்	Rc1/8	Rc1/8	Rc1/8	Rc1/4	Rc1/4
அதிகபட்ச இயக்க அதிர்வெண் (cpm)	60	60	30	30	30

முக்கிய போட்டி நன்மைகள்

1. 180° அல்ட்ரா-வைட் ஸ்விங் ஆங்கிள் & சிறந்த இடப் பயன்பாடு

-- தாடைகள் முழு திறப்பில் உடலுடன் செங்குத்தாக நிற்கின்றன, சிலிண்டர் திட்டமிடப்பட்ட இடத்தை மட்டுமே ஆக்கிரமித்து, குறுகிய நிலையங்களுக்கு ஏற்றது மற்றும் பணியிடத்தைத் தவிர்ப்பது மற்றும் புரட்டுதல் இயக்கம் தேவைப்படும் செயல்முறைக்கு ஏற்றது.

2. உயர் துல்லியமான கியர் சின்க்ரோனஸ் டிரான்ஸ்மிஷன்

-- ரேக் & பினியன் மெஷிங் டிரைவ், சின்க்ரோனஸ் பிழை ≤0.1°, சமச்சீர் சமச்சீர் கிளாம்பிங், ஒருதலைப்பட்ச விசையினால் ஏற்படும் பணிப்பகுதி நழுவுவதை திறம்பட தடுக்கிறது.

3. 360° நெகிழ்வான சென்சார் தளவமைப்பு

-- அனைத்து திசை நிலை கண்காணிப்பு, வசதியான நிறுவல் மற்றும் எந்த மவுண்டிங் நோக்குநிலையையும் செயல்படுத்த நான்கு உடல் பரப்புகளில் காந்த சுவிட்சுகள் பொருத்தப்படலாம்.

4. கடுமையான சுற்றுச்சூழலுக்கான தூசி-தடுப்பு அமைப்பு

-- உகந்த சீல் மற்றும் சிறிய உள் இடைவெளி தடுப்பு தூசி நுழைவு; இயந்திர சேவை வாழ்க்கை ≥5 மில்லியன் சுழற்சிகள், நீண்ட கால உயர் சுழற்சி தானியங்கு உற்பத்தி வரிகளுக்கு நிலையானது.

மவுண்டிங் படிவங்கள் & வழக்கமான தொழில்துறை பயன்பாடுகள்

1. மவுண்டிங் விருப்பங்கள்

-- அச்சு கிடைமட்ட மவுண்டிங்: அசெம்பிளி லைன் ஏற்றுதல் மற்றும் இறக்குதலுக்கான கிடைமட்ட இறுக்கம்

-- நீளமான செங்குத்து மவுண்டிங்: ஒர்க்பீஸ் ஃபிளிப்பிங் ஸ்டேஷன்களுக்கான செங்குத்து தூக்குதல்

-- பக்கவாட்டு பக்க மவுண்டிங்: குறுகிய வரையறுக்கப்பட்ட உபகரண இடத்திற்கான பக்க இறுக்கம்

2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

-- எலக்ட்ரானிக்ஸ் & வீட்டு உபயோகப் பொருட்கள்: ஹவுசிங்ஸ், பேனல்கள் மற்றும் பெரிய அளவிலான உதிரிபாகங்களைப் பிடிப்பது மற்றும் புரட்டுவது

-- வாகன பாகங்கள்: விளக்கு வீடுகள், உட்புற டிரிம்கள் மற்றும் சிறிய வார்ப்புகளின் போக்குவரத்து

-- லாஜிஸ்டிக்ஸ் & பேக்கேஜிங்: கையாளும் பெட்டிகள், தட்டுகள் மற்றும் பீப்பாய் பொருட்கள்

-- மெஷின் & இன்ஜெக்ஷன் மோல்டிங் ஆட்டோமேஷன்: மெஷின் கருவிகள் மற்றும் மோல்டிங் மெஷின்களில் இருந்து பெரிய ஒர்க்பீஸ்களை எடுத்தல்

தேர்வு ஒப்பீடு: MHW2 கியர் ஸ்விங் VS MHY2 கேம் ஸ்விங் VS MHT2 மாற்று கிரிப்பர்

ஒப்பீட்டு பொருள்	MHW2 கியர் 180° ஸ்விங் கிரிப்பர்	MHY2 கேம் 180° ஸ்விங் கிரிப்பர்	MHT2 செல்ஃப்-லாக்கிங் கிரிப்பர்
முக்கிய தகுதிகள்	வைட் ஸ்விங் ஆங்கிள், உயர் ஒத்திசைவு, இடம் சேமிப்பு	அல்ட்ரா-லைட் கச்சிதமான, சிறிய துளைக்கு செலவு குறைந்த	பவர்-ஆஃப் ஹோல்டிங், அதிக சுமைக்கான அதி-உயர் முறுக்கு
டிரைவிங் மெக்கானிசம்	ரேக் & பினியன் கியர்	கேம் இணைப்பு	கூட்டு இணைப்பை நிலைமாற்று
மொத்த ஸ்விங் ஆங்கிள்	இருதரப்பு 180° (ஒரு தாடைக்கு 90°)	இருதரப்பு 180° (ஒரு தாடைக்கு 90°)	தோராயமாக 30° பிவோட் ஸ்விங்
சக்தி இழப்பு சுய பூட்டு	❌ பூட்டுதல் செயல்பாடு இல்லை	❌ பூட்டுதல் செயல்பாடு இல்லை	✅ இயந்திர சுய-பூட்டு இறுக்கம் பராமரிக்கப்படுகிறது
துளை கவரேஜ்	φ20 ~ 50	φ10 ~ 25	φ32 ~ 63
பொருத்தமான சுமை	1 ~ 20 கிலோ நடுத்தர சுமை	0.5 ~ 5 கிலோ ஒளி சுமை	5 ~ 50 கிலோ அதிக சுமை
செலவு நிலை	நடுத்தர, நல்ல செலவு செயல்திறன்	குறைந்த, சிறிய துளைக்கு விரும்பப்படுகிறது	நடுத்தர-உயர், அர்ப்பணிப்புள்ள ஹெவி-டூட்டி மாடல்
சிறந்த பயன்பாடு	நடுத்தர சுமை, பெரிய ஸ்விங் கோணம், வரையறுக்கப்பட்ட நிறுவல் இடம்	சிறிய அளவிலான ஒளி சுமை, பட்ஜெட் உணர்திறன் திட்டங்கள்	கடுமையான எதிர்ப்பு சொட்டு பாதுகாப்பு தேவையுடன் கூடிய கனமான பணியிடங்கள்

3-படி விரைவான தேர்வு வழிகாட்டி

1. பணிப்பகுதி வெகுஜன அடிப்படையில் துளை தேர்வு

-- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. முன்பதிவு ≥30% சுமை பாதுகாப்பு விளிம்பு.

2. ஸ்விங் கோண சரிபார்ப்பு

-- நிலையான ஒற்றை தாடை ஸ்விங் கோணம் 90°, மொத்த திறப்பு 180°. பணிப்பகுதியின் பரிமாணத்திற்கும் பயணத்தைத் தவிர்ப்பதற்கும் போதுமான அனுமதியை உறுதிப்படுத்தவும்.

3. கட்டமைப்பு பொருத்தம்

-- நிலை சமிக்ஞை கருத்து: நிறுவல் நோக்குநிலையைப் பொருட்படுத்தாமல் நெகிழ்வான தளவமைப்பிற்காக M9B தொடர் காந்த சுவிட்சுகளுடன் நான்கு பக்க மவுண்டிங் ஸ்லாட்டுகளைப் பயன்படுத்தவும்.

-- தூசி நிறைந்த பட்டறை சூழல்: உயர்ந்த தூசி-தடுப்பு சீல் அமைப்பு காரணமாக MHW2 க்கு முன்னுரிமை கொடுங்கள்.

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH MHW2 ரேக் & பினியன் 180° ஸ்விங் நியூமேடிக் கிரிப்பர் நான்கு-பக்க காந்த சுவிட்ச் நிறுவல் மற்றும் தூசி-தடுப்பு சீல் ஆகியவற்றுடன் கியர் ஒத்திசைவான டிரான்ஸ்மிஷனை ஏற்றுக்கொள்கிறது, நடுத்தர சுமை பணிப்பகுதியை புரட்டுதல் மற்றும் பொருள் கையாளுதல் ஆகியவற்றை ஆதரிக்கிறது; பேக்கேஜிங், வாகனம் மற்றும் பொது ஆட்டோமேஷன் வரையறுக்கப்பட்ட-விண்வெளி நிலையங்களுக்கு சிறந்த இடத்தை சேமிக்கும் ஸ்விங் கிரிப்பர்.
