பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH 3A தொடர் ஒரு முக்கிய நீரோட்டமாகும்3/2 வழி வெளிப்புற காற்று இயக்கப்படும் திசைக் கட்டுப்பாட்டு வால்வு Airtac நிலையான விவரக்குறிப்புகளைப் பின்பற்றுகிறது. மின்காந்தச் சுருளுக்குப் பதிலாக முற்றிலும் காற்று சமிக்ஞையால் இயக்கப்படுகிறது, இது தொலைநோக்கி இயக்கம் மற்றும் ஒற்றை-நடிப்பு சிலிண்டர்களின் அழுத்தத்தைக் கட்டுப்படுத்துவதில் நிபுணத்துவம் பெற்றது. இது காற்று உட்கொள்ளல், நிலைப் பிடிப்பு மற்றும் வெளியேற்றம் ஆகியவற்றின் பாதுகாப்பான மற்றும் நிலையான நியூமேடிக் தர்க்கத்தை உணர்ந்து, மின்சாரம் அல்லாத நியூமேடிக் அமைப்புகள், வெடிப்பு-தடுப்பு சூழல்கள் மற்றும் தோல்வி-பாதுகாப்பான உபகரணங்களுக்கான முக்கிய பாதுகாப்பு கட்டுப்பாட்டு கூறுகளாக செயல்படுகிறது.
1.1 நிலையான 3-போர்ட் இடைமுக வரையறை
• பி போர்ட்: அழுத்தப்பட்ட காற்று விநியோகத்திற்கான பிரதான காற்று நுழைவாயில் துறைமுகம்
• ஒரு துறைமுகம்: ஒர்க்கிங் அவுட்புட் போர்ட், சிங்கிள்-ஆக்டிங் சிலிண்டர்களுடன் நேரடியாக இணைக்கப்பட்டுள்ளது
• ஆர் போர்ட்: அழுத்தம் நிவாரணம் மற்றும் விரைவான மீட்டமைப்பிற்கான வெளியேற்ற போர்ட்
1.2 வேலை செய்யும் தர்க்கம் & கட்டமைப்பு அம்சங்கள்
• ஒற்றை நியூமேடிக் கட்டுப்பாடு (3A110/210/310/410): ரிவர்ஸ் செய்வதற்கான ஏர் சிக்னல், சிக்னல் கட்-ஆஃப் பிறகு தானியங்கி ஸ்பிரிங் ரீசெட், ஃபெயில்-சேஃப் ரீசெட் டிசைன்.
• இரட்டை நியூமேடிக் கட்டுப்பாடு (3A120/220/320/420): மாற்று இரட்டை ஏர் சிக்னல் கட்டுப்பாடு, மெமரி லாச்சிங் செயல்பாட்டுடன் காற்று கட்-ஆஃப் பிறகு தற்போதைய நிலையை பராமரிக்கிறது.
• முக்கிய அமைப்பு: உயர் துல்லியமான ஸ்பூல் வகை அமைப்பு, வெளிப்புற நியூமேடிக் டிரைவ், நீடித்த அலுமினிய அலாய் பாடி, நிலையான லூப்-ஃப்ரீ ஆபரேஷன் (தீவிர வேலை நிலைமைகளுக்கு சிறப்பு லூப்ரிகேஷன் கிடைக்கும்).

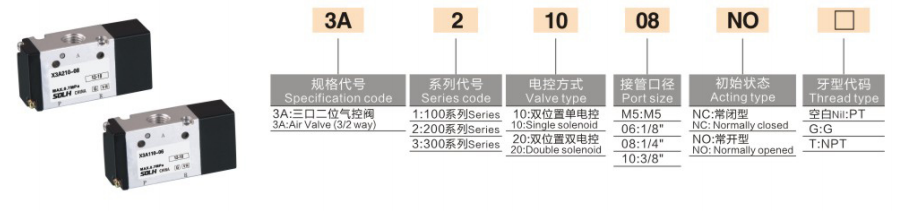

1. குறியீட்டு தர்க்கம்: 3A [தொடர் அளவு] [கட்டுப்பாட்டு வகை] - [போர்ட் அளவு]
|
குறியீடு பிரிவு |
விரிவான வரையறை |
|
3A |
3/2 வழி வெளிப்புற நியூமேடிக் கட்டுப்பாட்டு வால்வு தொடர் |
|
தொடர் அளவு |
1=100 மைக்ரோ தொடர்கள்; 2=200 நடுத்தர தொடர்; 3=300 பெரிய ஓட்டம் தொடர்; 4=400 ஹெவி டியூட்டி தொடர் |
|
கட்டுப்பாட்டு வகை |
1=ஒற்றை நியூமேடிக் கட்டுப்பாடு (வசந்த மீட்டமைப்பு); 2=இரட்டை நியூமேடிக் கட்டுப்பாடு (நிலை நினைவகம்) |
|
துறைமுக அளவு |
M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2" |
2. பொதுவான மாதிரி விவரக்குறிப்பு & பயன்பாட்டு காட்சிகள்
|
மாதிரி |
விவரக்குறிப்பு |
பொருந்தக்கூடிய காட்சிகள் |
|
3A110-M5 |
மைக்ரோ அளவு, ஒற்றை நியூமேடிக் கட்டுப்பாடு, M5 நூல் |
மினி சிலிண்டர்கள், மைக்ரோ ஆட்டோமேட்டட் உபகரணங்கள் |
|
3A210-06 |
நடுத்தர அளவு, ஒற்றை நியூமேடிக் கட்டுப்பாடு, G1/8" |
நிலையான ஒற்றை-நடிப்பு கிளாம்பிங் சிலிண்டர்கள் |
|
3A220-08 |
நடுத்தர அளவு, இரட்டை நியூமேடிக் கட்டுப்பாடு, G1/4" |
நிலை நினைவகத்துடன் நீண்ட நேர அழுத்தத்தை வைத்திருக்கும் நிலையங்கள் |
|
3A310-10 |
பெரிய ஓட்டம், ஒற்றை நியூமேடிக் கட்டுப்பாடு, G3/8" |
பெரிய துளை சிலிண்டர் & உயர் உந்துதல் உபகரணங்கள் |
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை செய்யும் ஊடகம் |
வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm) |
|
வேலை அழுத்த வரம்பு |
0.15～0.8MPa |
|
ஆதார அழுத்தம் |
1.2MPa |
|
வேலை வெப்பநிலை வரம்பு |
-20℃～+70℃ |
|
போர்ட் நூல் வகை |
நிலையான G நூல், விருப்பமான NPT நூல் |
|
அதிகபட்ச செயல் அதிர்வெண் (சுமை இல்லை) |
5 முறை/வினாடி |
|
உடல் பொருள் |
அதிக வலிமை கொண்ட அலுமினிய கலவை |
|
லூப்ரிகேஷன் தேவை |
லூப் இல்லாத வடிவமைப்பு (சிறப்பு வேலை நிலைமைகளுக்கு விருப்பமான உயவு) |
• தூய நியூமேடிக் வெடிப்பு-ஆதார வடிவமைப்பு: உள்ளே மின் கூறுகள் இல்லை, தூசி நிறைந்த, ஈரப்பதமான மற்றும் எரியக்கூடிய வெடிக்கும் சூழல்களுக்கு முழுமையாக மாற்றியமைக்கக்கூடியது. காற்று மூலமோ அல்லது சக்தியோ தோல்வியடையும் போது, அதி-உயர் செயல்பாட்டு நம்பகத்தன்மையுடன், தானியங்கி மீட்டமைப்பு மற்றும் உபகரணப் பாதுகாப்பை இது உறுதி செய்கிறது.
• இரட்டைக் கட்டுப்பாட்டு பயன்முறை பொருந்தக்கூடிய தன்மைபாதுகாப்பான ரீசெட் மற்றும் பிரஷர் ஹோல்டிங்கிற்கான ஒற்றை நியூமேடிக் கட்டுப்பாடு; காற்று கட்-ஆஃப் நிலை நினைவகம் மற்றும் நீண்ட நேர பூட்டுதல் ஆகியவற்றிற்கான இரட்டை நியூமேடிக் கட்டுப்பாடு, அனைத்து வழக்கமான ஒற்றை-நடிப்பு சிலிண்டர் கட்டுப்பாட்டு தர்க்கத்தையும் உள்ளடக்கியது.
• உயர் செயல்திறன் சீலிங் செயல்திறன்சிறப்பு மேற்பரப்பு சிகிச்சை செயல்முறையுடன் துல்லியமான ஸ்பூல் அமைப்பு, குறைந்த தொடக்க அழுத்தம், சிறந்த காற்று இறுக்கம், நிலையான மாறுதல் மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.
• நெகிழ்வான & விண்வெளி சேமிப்பு நிறுவல்: பல கோண தன்னிச்சையான நிறுவலை ஆதரிக்கிறது. மட்டு வால்வு குழுக்களை உருவாக்க இது சுயாதீனமாக பயன்படுத்தப்படலாம் அல்லது பன்மடங்கு தளங்களுடன் ஒருங்கிணைக்கப்பட்டு, உபகரணங்கள் நிறுவல் இடத்தை திறம்பட சேமிக்கிறது.
• ஒற்றை-நடிப்பு சிலிண்டர் கட்டுப்பாடு: ஜக்கிங், கிளாம்பிங் மற்றும் ஃபிளிப்பிங் போன்ற தொலைநோக்கி செயல்களை உணர்ந்து, சிலிண்டரை காற்று உட்கொள்ளல் மூலம் நீட்டித்தல் மற்றும் ஸ்பிரிங் ரீசெட் மூலம் பின்வாங்குதல்.
• உபகரணங்கள் பாதுகாப்பு இன்டர்லாக் அமைப்பு: காற்று ஆதாரம் தோல்வியடையும் போது அல்லது கருவிகள் மூடப்படும் போது தானாகவே அழுத்தத்தை மீட்டமைத்து வெளியிடுகிறது, இயந்திர நெரிசலைத் தவிர்த்து, உற்பத்தி பாதுகாப்பை உறுதி செய்கிறது.
• நீண்ட கால அழுத்தம் ஹோல்டிங் வேலை நிலையங்கள்: டபுள் நியூமேடிக் கண்ட்ரோல் மோடு, தொடர்ச்சியான காற்று வழங்கல் இல்லாமல் நிலையான சிலிண்டர் நிலையை பராமரிக்கிறது, இது நீண்ட நேர கிளாம்பிங் மற்றும் பொசிஷனிங் செயல்முறைகளுக்கு ஏற்றது.
SOLH 3A தொடர் என்பது ஒற்றை/இரட்டை காற்று கட்டுப்பாட்டு முறைகள், துல்லியமான ஸ்பூல் சீல் மற்றும் அலுமினிய அலாய் பாடி ஆகியவற்றைக் கொண்ட நிலையான 3/2 வழி வெளிப்புற நியூமேடிக் கட்டுப்பாட்டு வால்வு ஆகும். சிங்கிள்-ஆக்டிங் நியூமேடிக் சிலிண்டர்களின் பாதுகாப்பான ரிவர்சிங் மற்றும் பிரஷர் ஹோல்டிங் கட்டுப்பாட்டிற்கு இது விருப்பமான முக்கிய அங்கமாகும்.
