பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH HLQ / HLQL ட்வின்-ஷாஃப்ட் துல்லியமான ஸ்லைடு சிலிண்டர் மறுசுழற்சி செய்யும் பந்து நேரியல் வழிகாட்டி மைய அமைப்பை ஏற்றுக்கொள்கிறது, தானியங்கு சாதனங்களுக்கு உயர்-துல்லியமான, உயர்-விறைப்பு மென்மையான நேரியல் பரிமாற்ற இயக்கத்தை வழங்குகிறது. இரண்டு மாறுபாடுகள் முறையே ஒளி-நடுத்தர மற்றும் அதிக விசித்திரமான சுமை வேலை நிலைமைகளை உள்ளடக்கியது.

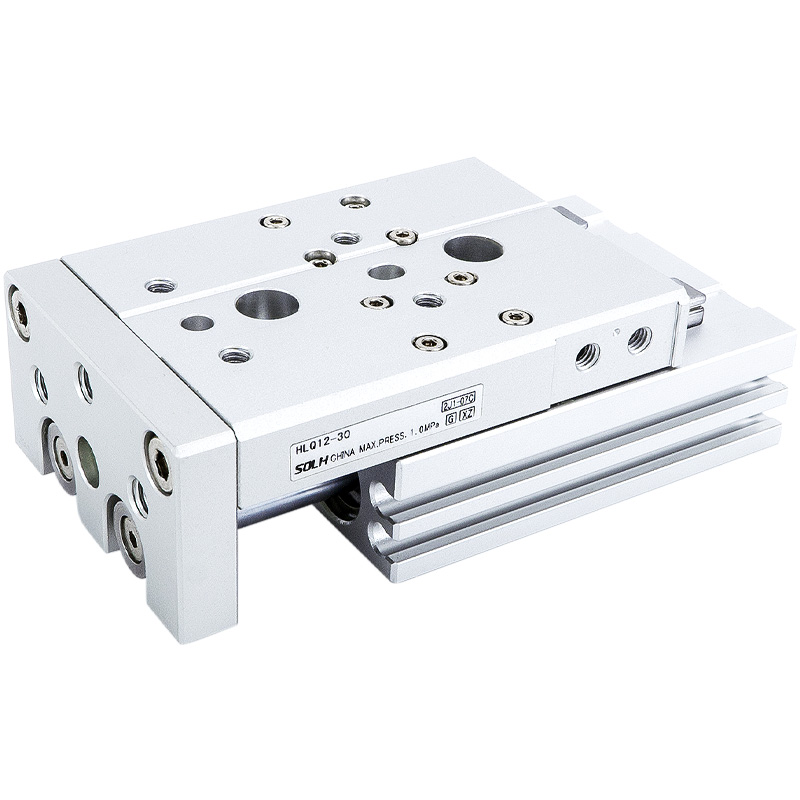

-- HLQ ஸ்டாண்டர்ட் வகை: சிலிண்டர் உடல் ஸ்லைடு யூனிட்டின் பக்கத்தில் அமைக்கப்பட்டது, ஒட்டுமொத்த அகலம்

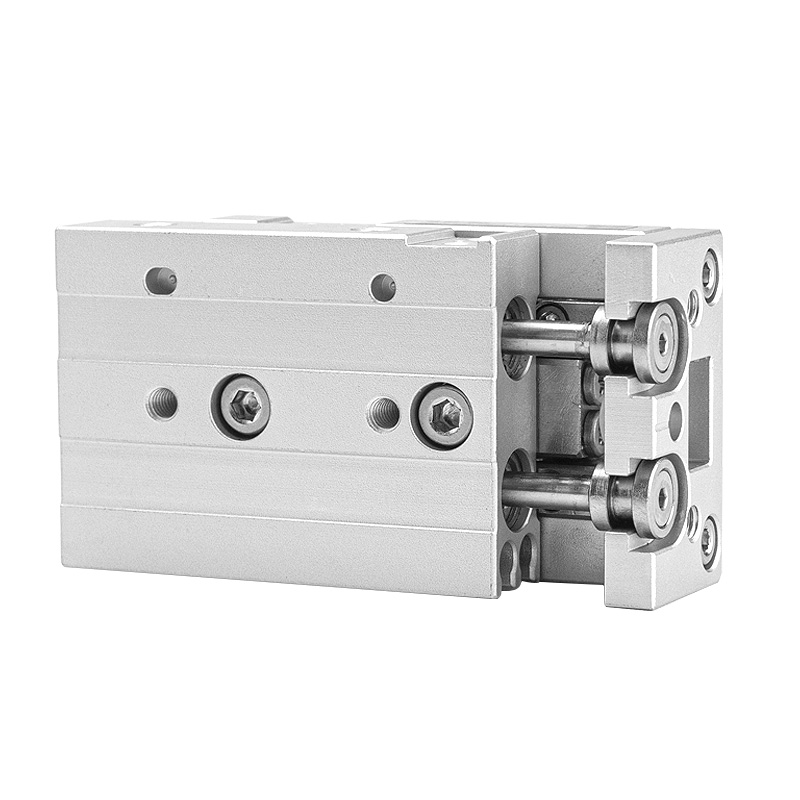

-- HLQL சமச்சீர் வகை: மையப்படுத்தப்பட்ட சிலிண்டர் + இரட்டை சமச்சீர் வழிகாட்டி தண்டவாளங்கள், அதி-உயர் விறைப்பு மற்றும் எதிர்ப்பு விலகல் திறன்
-- வழிகாட்டும் அமைப்பு: மறுசுழற்சி பந்து நேரியல் வழிகாட்டி; துளை 6/8க்கு ஒற்றை ரயில், துளை ≥12க்கு இரட்டை இணையான தண்டவாளங்கள்
-- செயல்பாட்டு முறை: இரட்டை நடிப்பு பரஸ்பர இயக்கம்
-- பொருந்தக்கூடிய நடுத்தரம்: வடிகட்டுதல் துல்லியத்துடன் ≥40μm அழுத்தப்பட்ட காற்று
|
அளவுரு உருப்படி |
விவரக்குறிப்பு விவரங்கள் |
| துளை அளவுகள் (மிமீ) |
6, 8, 12, 16, 20, 25 |
| நிலையான பக்கவாதம் வரம்பு (மிமீ) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| இயக்க அழுத்தம் |
0.15 ~ 0.7 MPa |
| ஆதார சோதனை அழுத்தம் |
1.2 MPa |
| இயக்க வெப்பநிலை |
-20℃ ~ 70℃ |
| பிஸ்டன் வேக வரம்பு |
50 ~ 500 மிமீ/வி |
| பக்கவாதம் சகிப்புத்தன்மை |
பக்கவாதம் ≤100mm: +1.0mm; பக்கவாதம் >100மிமீ: +1.5மிமீ |
| ஏர் போர்ட் நூல் |
துளை 6/8/12: M5×0.8; துளை 16/20/25: PT1/8 |
| காந்த வளையம் |
சிஎம்எஸ்எச் / டிஎம்எஸ்ஹெச் மேக்னடிக் சென்சார்களுடன் இணக்கமான நிலையான (எஸ் பின்னொட்டு) உள்ளமைந்துள்ளது |
1. இரட்டை துல்லியமான மறுசுழற்சி பந்து வழிகாட்டி தண்டவாளங்கள்
-- குறைந்த உராய்வு, தீவிர மென்மையான இயக்கம், சிறந்த நேராக & மீண்டும் பொருத்துதல் துல்லியம்; நீட்டிக்கப்பட்ட சேவை வாழ்க்கைக்கு ஒருங்கிணைந்த துரு எதிர்ப்பு தூசி-ஆதார பூச்சு.
2. உள்ளமைக்கப்பட்ட மிதக்கும் கூட்டு
-- பிஸ்டன் மற்றும் ஸ்லைடு வண்டிக்கு இடையே உள்ள மீள் மிதக்கும் இணைப்பு பக்கவாட்டு விசை மற்றும் விசித்திரமான முறுக்கு விசையை ஈடுசெய்கிறது, பிஸ்டன் கம்பியின் சிதைவு மற்றும் அதிக சுமை சேதத்தைத் தடுக்கிறது.
3. இரட்டை இணை பிஸ்டன் ராட் வடிவமைப்பு
-- இரட்டிப்பு வெளியீட்டு உந்துதல், சக்திவாய்ந்த முறுக்கு எதிர்ப்பு செயல்திறன், சுமையின் கீழ் ஸ்லைடு தளத்தின் பூஜ்ஜிய சுழற்சி.
4. பல திசை மவுண்டிங் லேஅவுட்
-- 3-வழி நிறுவலுக்கு கீழே, முன் மற்றும் பக்க பரப்புகளில் மவுண்டிங் துளைகள் தட்டப்பட்டன; விரைவான துல்லியமான பொருத்துதலுக்கான அடிப்படைத் துளைகளை துல்லியமாகக் கண்டறிதல்.
5. 3-பக்க ஜிக் மவுண்டிங் மேற்பரப்புகள்
-- ஸ்லைடு மேல் மற்றும் முன் முகத்தில் கருவிக்காக தட்டப்பட்ட துளைகள்; பொருத்துதல் மீண்டும் பொருத்துதல் துல்லியத்திற்கு உத்தரவாதம் அளிக்க ஸ்லைடர் மேல் முள் துளைகளை பொருத்துதல்
6. முன் இயந்திர சென்சார் பள்ளங்கள்
-- காந்த நாணல் சுவிட்சுகளின் விரைவான நிறுவல் மற்றும் அனுசரிப்பு நிலைக்கு சிலிண்டர் பக்கத்தில் நிலையான ஸ்லைடிங் ஸ்லாட்டுகள்.
7. பல்வேறு தாங்கல் மற்றும் நிறுத்து தொகுதி சேர்க்கைகள்
-- விருப்ப நிலையான காற்று தாங்கல், அனுசரிப்பு காற்று தாங்கல் (A/AS/AF), ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி தாங்கல் (B/BF); பல வெளிப்புற வரம்பு நிறுத்த தொகுதி பாகங்கள் உள்ளன.

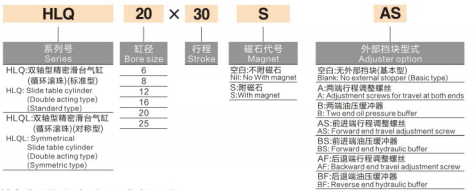

1. எடுத்துக்காட்டு மாதிரி: HLQ20×30SAS
-- HLQ = நிலையான இரட்டை-தண்டு தொடர்; HLQL = சமச்சீர் உயர்-விறைப்பு இரட்டை இரயில் தொடர்
-- 20 = சிலிண்டர் துளை விட்டம் (மிமீ)
-- 30 = மதிப்பிடப்பட்ட ஸ்ட்ரோக் நீளம் (மிமீ)
-- S = உள்ளமைக்கப்பட்ட நிரந்தர காந்த வளையம் (கட்டாய நிலையான கட்டமைப்பு)
-- A = இரட்டை முனைகள் அனுசரிப்பு ஏர் பஃபர்
AS = முன் பக்கவாதம் ஒற்றை அனுசரிப்பு காற்று தாங்கல்
AF = ரிட்டர்ன் ஸ்ட்ரோக் ஒற்றை அனுசரிப்பு ஏர் பஃபர்
-- B = இரட்டை முனைகள் ஹைட்ராலிக் எண்ணெய் தாங்கல்
BF = ரிட்டர்ன் ஸ்ட்ரோக் ஒற்றை ஹைட்ராலிக் ஆயில் பஃபர்
| துளை (மிமீ) |
பயனுள்ள பிஸ்டன் பகுதி (மிமீ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. மாதிரி தேர்வு தர்க்கம்
-- HLQ நிலையான வகை: சிறிய நிறுவல் இடம், நடுத்தர-சிறிய சுமை, சிறிய அல்லது விசித்திரமான பக்க சுமை இல்லை
-- HLQL சமச்சீர் வகை: அதிக சுமை, வெளிப்படையான விசித்திரமான ஆஃப்செட் சுமை, அதிக விறைப்பு மற்றும் அதி-உயர் நிலைப்படுத்தல் துல்லியத் தேவைகள்
2. வழக்கமான பயன்பாடுகள்
துல்லியமான நிலைப்படுத்தல், தானியங்கி பணியிட பரிமாற்றம், நியூமேடிக் கிளாம்பிங் நிலையங்கள்; 3C எலக்ட்ரானிக்ஸ், குறைக்கடத்தி உற்பத்திக் கோடுகள், தானியங்கி அசெம்பிளி கருவிகள் மற்றும் துல்லியமான சோதனைக் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
SOLH HLQ / HLQL ட்வின்-ஷாஃப்ட் மறுசுழற்சி பந்து ஸ்லைடு சிலிண்டர் நிலையான கச்சிதமான மற்றும் சமச்சீர் உயர்-விறைப்பு இரட்டை மாறுபாடுகளை வழங்குகிறது, விருப்பமான காற்று/ஹைட்ராலிக் பஃபர், ஆண்டி-டோர்ஷன் ட்வின் ராட் மற்றும் மிதக்கும் கூட்டு வடிவமைப்பு, யுனிவர்சல் ஹெவி-பிரிசிஷன் டிரான்ஸ்ஃபர் லீனியர் ஆக்சுவேட்டர். உபகரணங்கள்.
