பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
|
 |

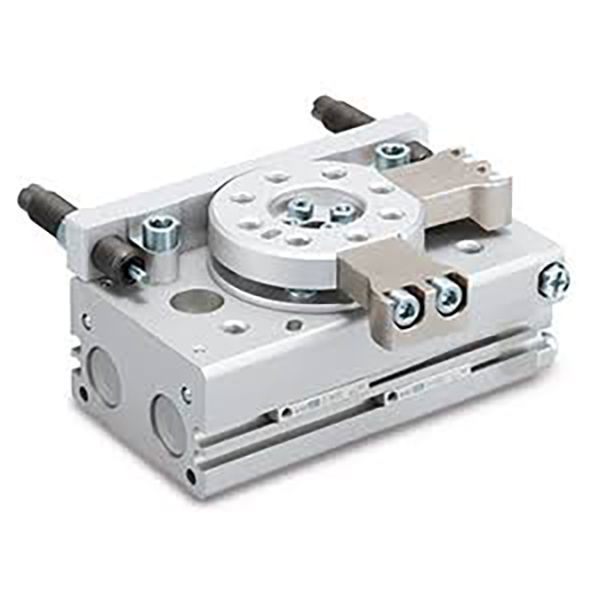

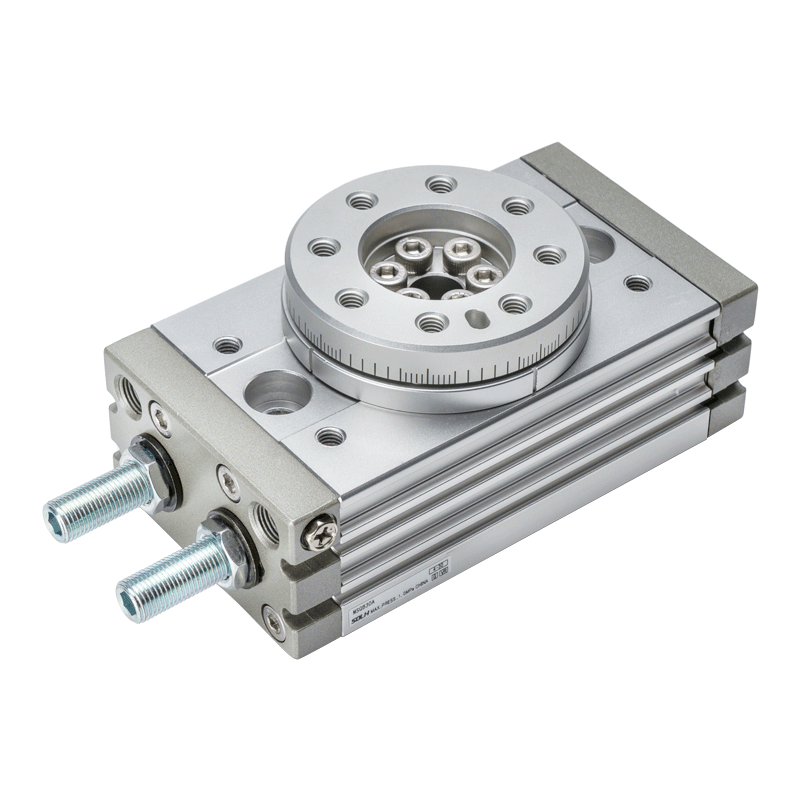

SOLH MSQ தொடர் இரட்டை பிஸ்டன் சமச்சீர் ரேக் & பினியன் டிரைவிங் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இரண்டு துணைத் தொடர்களாகப் பிரிக்கப்பட்டுள்ளது: MSQB நிலையான தரம் மற்றும் MSQA உயர் துல்லியமான தரம். 0 ~ 190° இலிருந்து தொடர்ந்து சரிசெய்யக்கூடிய ஸ்விங் கோணம், துளை வழியாக மைய துளையுடன் ஒருங்கிணைந்த வட்ட மவுண்டிங் டேபிளை இது கொண்டுள்ளது.
வேன் வகை CRQ ரோட்டரி சிலிண்டர்களுடன் ஒப்பிடும்போது சமச்சீர் இரட்டை பிஸ்டன் ரேக்-பினியன் 3~4 மடங்கு பெரிய வெளியீட்டு முறுக்கு மற்றும் உயர்ந்த ரேடியல்/அச்சு சுமை திறன் ஆகியவற்றை வழங்குகிறது. இரண்டு அதிர்ச்சி உறிஞ்சுதல் விருப்பங்கள் உள்ளன: உள்ளமைக்கப்பட்ட ரப்பர் பஃபர் அல்லது ஒருங்கிணைந்த ஹைட்ராலிக் பஃபர். இரட்டை ஏர் போர்ட் தளவமைப்பு (இறுதி முகம் / பக்க முன்) குழாய் அமைப்பை எளிதாக்குகிறது; சுழலும் நிலை சமிக்ஞை பின்னூட்டத்திற்கான இணக்கமான காந்த நாணல் சுவிட்சுகள். தானியங்கி அட்டவணைப்படுத்தல், பணிப்பகுதியை புரட்டுதல் மற்றும் துல்லியமான பொருத்துதல் நிலையங்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
|
மாதிரி குறியீடு |
தாங்கல் வகை |
துல்லியமான தரம் |
முக்கிய பயன்பாட்டு காட்சிகள் |
| MSQB |
நிலையான ரப்பர் பம்ப் பஃபர் |
அடிப்படை சகிப்புத்தன்மை H9/h9 |
பொது ஒளி-கடமை உற்பத்தி வரிகள், செலவு உணர்திறன் நிலையான நிலையங்கள் |
| MSQB-R |
உள்ளமைக்கப்பட்ட ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி (பின்னொட்டு R) |
அடிப்படை சகிப்புத்தன்மை H9/h9 |
அதிவேக சுழற்சி, அதிக தாக்கம், நீண்ட சுழற்சி தொடர்ச்சியான செயல்பாடு |
| MSQA |
நிலையான ரப்பர் பம்ப் பஃபர் |
உயர் துல்லியம் H8/h8 |
எலக்ட்ரானிக் துல்லிய அசெம்பிளி, ஆப்டிகல் இன்ஸ்பெக்ஷன், ஹை ரிபீட் பொசிஷனிங் |
| MSQA-R |
உள்ளமைக்கப்பட்ட ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி (பின்னொட்டு R) |
உயர் துல்லியம் H8/h8 |
அதிவேக துல்லிய அட்டவணைப்படுத்தல், அதிக சுமை உயர் துல்லியம் ரோட்டரி நிலையங்கள் |

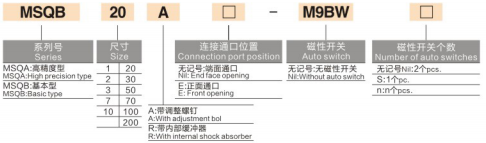

1. குறியீட்டு விதி 1: MSQB20A-□-M9BW-□
எடுத்துக்காட்டு: MSQB20A-M9BW
-- MSQB / MSQA: தொடர் அடையாளங்காட்டி
MSQB = நிலையான அடிப்படை தொடர்; MSQA = உயர் துல்லியத் துல்லியத் தொடர்
-- 20: சட்ட அளவு (கிடைக்கக்கூடியது: 10 / 20 / 30 / 50 / 70 / 100 / 200)
-- A / R: கோண சரிசெய்தல் & இடையக குறியீடு
A = இரட்டை முனை கோண சரிசெய்தல் திருகுகள்; ஆர் = உள்ளமைக்கப்பட்ட ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி; பின்னொட்டு இல்லை = ரப்பர் தாங்கல் மட்டுமே
-- நடுப் பெட்டி: ஏர் போர்ட் நிலை
வெற்று = எண்ட் ஃபேஸ் ஏர் போர்ட்கள்; E = பக்க முன் விமான துறைமுகங்கள்
-- M9BW: காந்த சுவிட்ச் மாதிரி
வெற்று = காந்த சுவிட்ச் இல்லாமல்; M9BW / M9BL யுனிவர்சல் ரீட் சென்சார் இணக்கமானது
-- கடைசி பெட்டி: காந்த சுவிட்ச் அளவு
வெற்று = நிலையான 2 பிசிக்கள்; எஸ் = ஒற்றைத் துண்டு; விருப்ப எண்ணிக்கை = தனிப்பயனாக்கப்பட்ட அளவு
2. குறியீட்டு விதி 2: MSQB10L2-□-M9BW-□-□
எடுத்துக்காட்டு: MSQB10L2-M9BW
-- MSQB: நிலையான தொடர்; சட்ட அளவு 10/20/30/50
-- எல் / எச்: ஹைட்ராலிக் பஃபர் இயக்க ஆற்றல் தரம் (ஆர் ஹைட்ராலிக் பதிப்பிற்கு மட்டும்)
எல் = குறைந்த இயக்க ஆற்றல் ஹைட்ராலிக் பஃபர்; H = உயர் இயக்க ஆற்றல் ஹைட்ராலிக் தாங்கல்
-- இலக்கம் 2/3/4/5: நிலையான ஸ்விங் கோண விவரக்குறிப்பு
2 = நிலையான 180°; 3 = 90°; 4 = சமச்சீர் 180°; 5 = சமச்சீர் 90°
-- நடுத்தர பெட்டி: தனிப்பயன் குறிக்கும் X, வெற்று = நிலையான பங்கு மாதிரி
-- M9BW: காந்த சுவிட்ச், வெற்று = சென்சார் பொருத்தப்படவில்லை
-- இறுதிப் பெட்டி: காந்த சுவிட்ச் அளவு; வெற்று=2pcs, S=1pc
-- கடைசி பெட்டி: ஏர் போர்ட் நூல் விவரக்குறிப்பு
வெற்று = M5 நூல் (அளவு 10/20 க்கு மட்டும்); XF = G1/8; XN = NPT1/8 அமெரிக்க நூல்
1. சமச்சீர் இரட்டை பிஸ்டன் ரேக் & பினியன் டிரைவ்
-- இரட்டை ஒத்திசைவான பிஸ்டன்கள் கியரை ஒத்திசைவாகத் தள்ளுகின்றன, ஒருதலைப்பட்ச பின்னடைவை நீக்குகிறது; பூஜ்ஜிய சுழற்சி நடுக்கத்துடன் சீரான முறுக்கு வெளியீடு, ஒற்றை-பிஸ்டன் வேன் சிலிண்டர்களை விட அதிக சுமை திறன்.
2. லோகேட்டிங் பின் ஹோல்களுடன் ஒருங்கிணைந்த ரோட்டரி டேபிள்
-- நேரடி ஜிக்/வொர்க்பீஸ் லாக்கிங், எளிதான சீரமைப்பு மற்றும் உயர் ஒருங்கிணைந்த விறைப்புத்தன்மை ஆகியவற்றிற்கான டேபிள் முன் இயந்திர பொருத்துதல் பின் துளைகள் மற்றும் நிலையான மவுண்டிங் தட்டப்பட்ட துளைகள். சென்ட்ரல் ஹாலோ த்ரூ ஹோல் (φ6~φ24) காற்று குழாய் மற்றும் சென்சார் வயரிங் ஆகியவை மைய, நேர்த்தியான உள் இயந்திர அமைப்பைக் கடந்து செல்ல அனுமதிக்கிறது.
3. டூயல் ஏர் போர்ட் லேஅவுட்
-- இரண்டு பைப்பிங் விருப்பங்கள்: எண்ட் ஃபேஸ் ஏர் இன்லெட் அல்லது பக்க முன் E-வகை போர்ட், மெக்கானிக்கல் குறுக்கீடு இல்லாமல் சிறிய வரையறுக்கப்பட்ட உபகரணங்களுக்கான நெகிழ்வான குழாய் ரூட்டிங்.
4. இன்டிபென்டன்ட் டூயல்-எண்ட் ஆங்கிள் அட்ஜஸ்ட்மென்ட் ஸ்க்ரூஸ் (Suffix A)
-- இரு முனைகளிலும் தனித்தனி வரம்பு திருகுகள் சுயாதீனமாக கடிகார மற்றும் எதிர்-கடிகார பக்கவாதத்தை கட்டுப்படுத்துகின்றன; ஸ்விங் வரம்பை 0~190°க்குள் எல்லையில்லாமல் சரிசெய்யலாம், தொழிற்சாலை இயல்புநிலை முன்னமைக்கப்பட்ட 190°.
5. இரண்டு விருப்ப அதிர்ச்சி உறிஞ்சுதல் அமைப்புகள்
-- நிலையான பதிப்பு: குறைந்த-வேக ஒளி சுமையின் கீழ் சத்தத்தைக் குறைப்பதற்கான இரட்டை-இறுதி ரப்பர் பம்ப் பஃபர்
-- -ஆர் ஹைட்ராலிக் பஃபர் பதிப்பு: ஒருங்கிணைந்த எண்ணெய் அதிர்ச்சி உறிஞ்சி (எல் குறைந்த இயக்கம் / எச் உயர் இயக்க தரங்கள்) அதிக வேகத்தில் அதிக தாக்கத்தை உறிஞ்சி, நிறுத்த அதிர்வுகளை குறைக்கிறது மற்றும் சாதனங்கள் மற்றும் பணியிடங்களைப் பாதுகாக்கிறது
6. காந்த நிலை கருத்து இணக்கமானது
-- சிலிண்டர் உடலுக்குள் உள்ளமைக்கப்பட்ட நிரந்தர காந்த வளையம், தானியங்கி இன்டர்லாக் லாஜிக்கிற்காக PLCக்கு 0°/90°/180° இன்-பிளேஸ் சிக்னல்களை அனுப்ப M9BW / M9BL ரீட் சுவிட்சுகளுடன் இணக்கமானது.
7. MSQAக்கான துல்லியமான பந்து தாங்கும் ஆதரவு
-- MSQA உயர் துல்லிய மாதிரியானது வகுப்பு துல்லியமான பந்து தாங்கி அசெம்பிளியை ஏற்றுக்கொள்கிறது; ரேடியல் & அச்சு ரன்அவுட் ≤0.01mm, மீண்டும் பொருத்துதல் துல்லியம் ±0.01mm. MSQB அடிப்படை பதிப்பு பொதுவான ஆட்டோமேஷன் பொருத்துதல் தேவைகளை பூர்த்தி செய்கிறது.
1. டிரைவ் பயன்முறை: இரட்டை நடிப்பு இரட்டை பிஸ்டன் ரேக் & பினியன்
2. இயக்க அழுத்தம் வரம்பு
-- ரப்பர் தாங்கல் வகை: 0.1~1.0 MPa
-- -R ஹைட்ராலிக் பஃபர் வகை: 0.1~0.6 MPa
3. ஆதார சோதனை அழுத்தம்: 1.05 MPa
4. சுற்றுப்புற வெப்பநிலை: 0~60℃ (காற்று சுற்றுக்குள் பனி இல்லை)
5. அனுசரிப்பு ஸ்விங் வரம்பு: 0~190° எல்லையற்ற அனுசரிப்பு, தொழிற்சாலை முன்னமைவு 190°; நிலையான கோணம் 90° / 180° விருப்பமானது
6. லூப்ரிகேஷன்: தொழிற்சாலையில் முன் நிரப்பப்பட்ட நீண்ட ஆயுள் கிரீஸ், எண்ணெய் இல்லாத சுத்தமான உலர் காற்றுக்கு இணக்கமான உயவு இல்லாத வடிவமைப்பு
7. பொருந்தக்கூடிய நடுத்தரம்: வடிகட்டிய உலர்ந்த சுருக்கப்பட்ட காற்று (≥40μm வடிகட்டுதல் துல்லியம்)
| சட்ட அளவு |
கோட்பாட்டு முறுக்கு (N·m) |
அனுமதிக்கக்கூடிய ரேடியல் லோட் (N) |
அனுமதிக்கக்கூடிய அச்சு சுமை (N) |
அனுமதிக்கக்கூடிய வளைக்கும் தருணம் (N·m) |
|
10 |
0.78 |
78 |
74 |
2.4 |
|
20 |
1.8 |
137 |
137 |
4.0 |
|
30 |
3.6 |
363 |
363 |
5.5 |
|
50 |
7.0 |
451 |
476 |
10.0 |
|
70 |
12.0 |
708 |
666 |
12.0 |
|
100 |
18.0 |
980 |
980 |
18.0 |
|
200 |
36.0 |
1500 |
1500 |
30.0 |
|
சட்ட அளவு |
அதிகபட்ச இயக்க ஆற்றல் (J) ரப்பர் தாங்கல் |
அதிகபட்ச இயக்க ஆற்றல் (J) L/H ஹைட்ராலிக் பஃபர் (-R) |
|
10 |
0.007 |
0.039 |
|
20 |
0.025 |
0.116 |
|
30 |
0.048 |
0.294 |
|
50 |
0.081 |
1.1 |
|
70 |
0.24 |
1.6 |
|
100 |
0.32 |
2.9 |
|
200 |
0.56 |
5.8 |
1. துல்லியமான தரத் தேர்வு
-- சிப் பொசிஷனிங், பிசிபி ஆப்டிகல் இன்ஸ்பெக்ஷன், துல்லியமான அசெம்பிளி → MSQA உயர் துல்லியத் தொடர்
-- பொதுவான பணிக்கருவி புரட்டுதல், பொருள் திருப்புதல் & வரிசைப்படுத்துதல் → MSQB நிலையான அடிப்படைத் தொடர்
2. தாங்கல் பொருத்த விதி
-- குறைந்த வேக ஒளி சுமை, செலவு கட்டுப்பாடு: R அல்லாத ரப்பர் இடையக மாதிரி
-- உயர் அதிர்வெண் வேகமான சுழற்சி, கனமான பணிக்கருவி தாக்கம்: -R ஹைட்ராலிக் பஃபர்; லேசான தாக்கம் L தரம், அதிக தாக்கம் H தரம்
3. ஸ்விங் ஆங்கிள் தேர்வு
-- 90° புரட்டுதல் ஏற்றுதல்/இறக்குதல்: பின்னொட்டு 3/5
-- 180° பரஸ்பர அட்டவணைப்படுத்தல், இருபக்க கண்டறிதல்: பின்னொட்டு 2/4
-- தனிப்பயன் தன்னிச்சையான வரையறுக்கப்பட்ட ஸ்விங் வரம்பு: சரிசெய்தல் திருகு கொண்ட யுனிவர்சல் மாடல்
4. ஏர் போர்ட் லேஅவுட்
-- சுருக்கப்பட்ட உள் இயந்திர இடம்: E பக்க முன் போர்ட் பதிப்பு
-- ஸ்டாண்டர்ட் எக்ஸ்போஸ்டு பைப்பிங்: டிஃபால்ட் எண்ட் ஃபேஸ் போர்ட்
5. நிலை சமிக்ஞை கருத்து
-- PLC இன்டர்லாக்கிற்கு இன்-பிளேஸ் சிக்னல் தேவை: M9BW காந்த சுவிட்சுகளை (2pcs ஸ்டாண்டர்ட்) எக்விப் செய்யவும்; ஒரே ஒரு பக்க கண்டறிதல் S ஒற்றை சுவிட்சைத் தேர்ந்தெடுக்கவும்
6. நூல் விவரக்குறிப்பு
-- அளவு 10 / 20 சிறிய பிரேம்கள் இயல்புநிலை M5 நூல்; நடுத்தர பெரிய 30/50 விருப்ப G1/8 (XF), NPT1/8 (XN) அமெரிக்க நூல்
-- 3C எலக்ட்ரானிக்ஸ் துல்லிய ஆட்டோமேஷன்: சிப் ரோட்டரி பொசிஷனிங், பிசிபி மல்டி-ஆங்கிள் ஆப்டிகல் இன்ஸ்பெக்ஷன், மைக்ரோ-காம்பொனென்ட் இன்டெக்சிங் அசெம்பிளி
-- பேக்கேஜிங் தயாரிப்புக் கோடுகள்: பாட்டில் கேப்பிங் நிலையங்கள், அட்டைப்பெட்டி 90° திசை மாற்றம், ரோட்டரி லேபிள் இணைத்தல்
-- மெஷின் டூல் ஃபிக்சர்ஸ்: ஒர்க்பீஸ் ஃபிளிப்பிங், ஸ்டாம்பிங் ஜிக் இன்டெக்சிங் பொசிஷனிங்
-- லாஜிஸ்டிக் வரிசையாக்க உபகரணங்கள்: பொருள் திசைதிருப்பல், பைப்லைன் ரோட்டரி ஸ்டாப் மெக்கானிசம்
-- மினி மேனிபுலேட்டர்களின் முடிவு விளைவு: ரோபோ கூட்டு சுழற்சி, வெற்றிட சக் பிக்-அண்ட்-பிளேஸ் ஃபிளிப்பிங்
-- துல்லிய சோதனை உபகரணங்கள்: பார்வை ஆய்வு ரோட்டரி அட்டவணை, பல கோண காற்று இறுக்கம் சோதனை ஜிக்
1. ஸ்டாண்டர்ட் ஜெனரல் சர்க்யூட்
-- AFC காற்று மூல இரண்டு-புள்ளி சேர்க்கை → 4V210 5/2 சோலனாய்டு வால்வு → PU காற்று குழாய் → MSQ ரோட்டரி டேபிள் (M9BW காந்த சுவிட்ச் பிஎல்சிக்கு வயர்டு)
2. வெடிப்பு-தடுப்பு பட்டறை சுற்று
-- வெடிப்பு-தடுப்பு காற்று மூல சிகிச்சை அலகு → 50-VFE வெடிப்பு-தடுப்பு 5-வழி சோலனாய்டு வால்வு → PU நெகிழ்வான குழாய் → அபாயகரமான சூழலுக்கான MSQB/MSQA ரோட்டரி சிலிண்டர்
3. மினி துல்லிய மைக்ரோ ஸ்டேஷன்
--AC1500 மினி ஏர் ரெகுலேட்டர் ஃபில்டர் → 3V தொடர் 3/2 சோலனாய்டு வால்வு → PU4 மெல்லிய குழாய் → MSQ10 / MSQ20 சிறிய ரோட்டரி டேபிள்
SOLH MSQ டூயல் பிஸ்டன் ரேக் & பினியன் ரோட்டரி டேபிள் MSQB தரநிலை மற்றும் MSQA உயர் துல்லியமான தரங்களாகப் பிரிந்து, 0~190° அனுசரிப்பு ஊஞ்சல், இரட்டை ரப்பர்/ஹைட்ராலிக் ஷாக் உறிஞ்சுதல், இரட்டை முனை/பக்க ஏர் போர்ட் தளவமைப்பு மற்றும் மத்திய ஹாலோ வயரிங் ஹோல், 3~4x டெலிவிரிங் டோர்லிக்யூவை விட அதிகமாக உள்ளது. எலக்ட்ரானிக்ஸ், பேக்கேஜிங், மெஷின் டூல் மற்றும் டெஸ்டிங் ஆட்டோமேஷன் லைன்களுக்கான யுனிவர்சல் ரோட்டரி இன்டெக்சிங் ஆக்சுவேட்டர்.
