பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

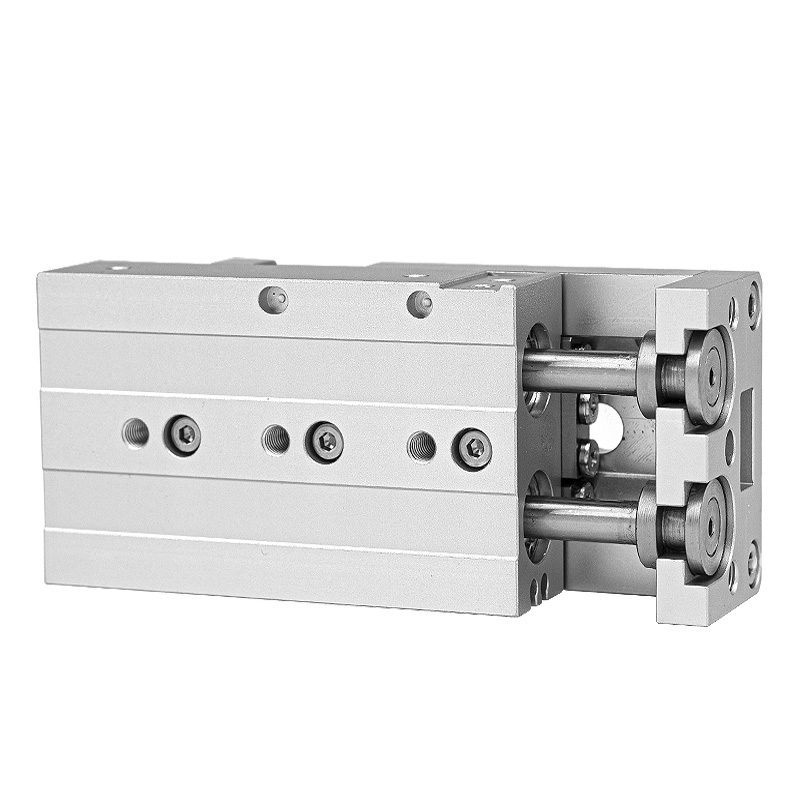

SOLH HLS / HLSL தொடர் இரட்டை-தண்டு துல்லியமான ஸ்லைடு சிலிண்டர் குறுக்கு ரோலர் நேரியல் வழிகாட்டியை முக்கிய வழிகாட்டும் கூறுகளாக ஏற்றுக்கொள்கிறது. HLQ மறுசுழற்சி செய்யும் பந்து ஸ்லைடு சிலிண்டர்களுடன் ஒப்பிடும்போது, இது அதிக விறைப்புத்தன்மை, சிறந்த ரிப்பீட் பொசிஷனிங் துல்லியம் மற்றும் விசித்திரமான பக்க சுமைகளுக்கு வலுவான எதிர்ப்பை வழங்குகிறது, அதிக சுமை, தீவிர-துல்லியமான அசெம்பிளி மற்றும் பொசிஷனிங் ஆட்டோமேஷன் செயல்முறைகளை முழுமையாகப் பொருத்துகிறது.
-- HLS ஸ்டாண்டர்ட் வகை: ஸ்லைடு கேரேஜின் ஒரு பக்கத்தில் நிறுவப்பட்ட சிலிண்டர் உடல், கச்சிதமான ஒட்டுமொத்த அகலம். வரையறுக்கப்பட்ட நிறுவல் இடம், வெளிப்படையான விசித்திரமான ஆஃப்செட் சுமை இல்லாமல் நடுத்தர-சிறிய சுமை நிலைமைகளுக்கு ஏற்றது.
-- HLSL சமச்சீர் வகை: சிலிண்டர் இரண்டு இணை குறுக்கு உருளை வழிகாட்டிகள், சீரான சக்தி விநியோகம், பெரிதும் மேம்படுத்தப்பட்ட விறைப்பு மற்றும் அதிக சுமை திறன் ஆகியவற்றுக்கு இடையே மையமாக உள்ளது. அதிக சுமை, விசித்திரமான சுமை மற்றும் அதி-உயர் துல்லியமான வேலை காட்சிகளுக்கான முதல் தேர்வு.
|
அளவுரு உருப்படி |
விவரக்குறிப்பு விவரங்கள் |
| வழிகாட்டும் பொறிமுறை |
குறுக்கு ரோலர் நேரியல் வழிகாட்டி (வரி தொடர்பு உருளை வகை) |
| செயல்பாட்டு வகை |
இரட்டை நடிப்பு |
| துளை அளவுகள் (மிமீ) |
6, 8, 12, 16, 20, 25 |
| நிலையான ஸ்ட்ரோக் விருப்பங்கள் (மிமீ) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| இயக்க அழுத்தம் வரம்பு |
0.15 ~ 0.7 MPa |
| ஆதார சோதனை அழுத்தம் |
1.2 MPa |
| இயக்க வெப்பநிலை |
-20℃ ~ 70℃ (உள் ஐசிங் இல்லை) |
| பிஸ்டன் பயண வேகம் |
50 ~ 500 மிமீ/வி |
| பக்கவாதம் சகிப்புத்தன்மை |
பக்கவாதம் ≤100mm: +1.0mm; ஸ்ட்ரோக் ＞100மிமீ: +1.5மிமீ |
| ஏர் போர்ட் த்ரெட் ஸ்பெக் |
துளை 6/8/12: M5×0.8; துளை 16/20/25: PT1/8 |
| காந்த வளையம் |
சிஎம்எஸ்ஹெச் / டிஎம்எஸ்ஹெச் மேக்னடிக் ரீட் சுவிட்சுகளுடன் இணக்கமான நிலையான (எஸ் பின்னொட்டு) உள்ளமைந்துள்ளது |

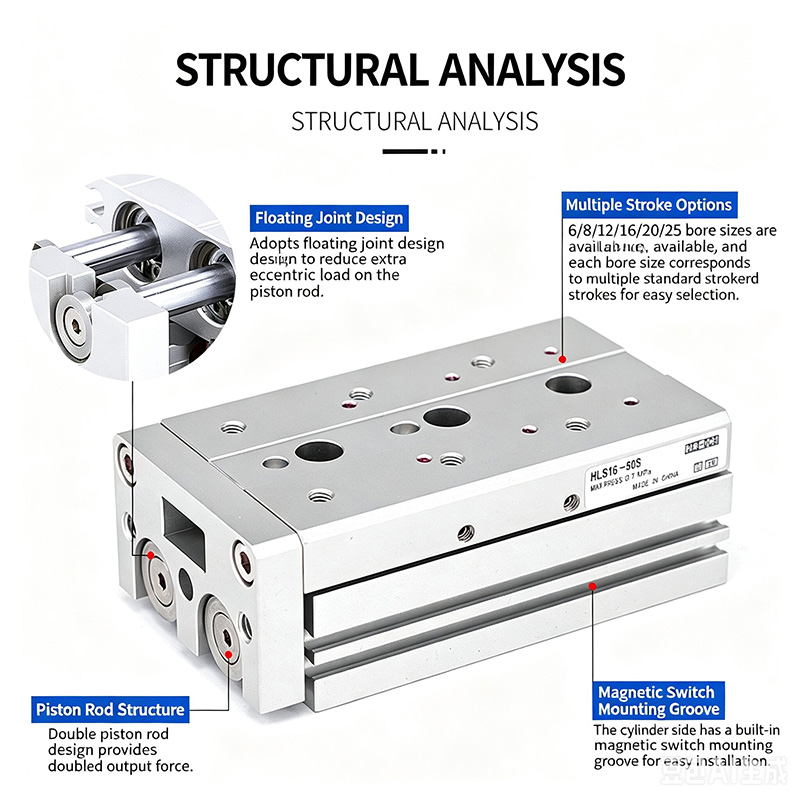

1. கிராஸ் ரோலர் லீனியர் கைடு (ரோலர் லைன் காண்டாக்ட் டிசைன்)
-- லைன் காண்டாக்ட் பேரிங் அமைப்பு தீவிர விறைப்புத்தன்மை, சிறந்த நேரான தன்மை மற்றும் சுழல் எதிர்ப்பு துல்லியம், வலுவான தாக்க எதிர்ப்பு மற்றும் அதிக சுமையின் கீழ் நிலையான செயல்பாட்டை வழங்குகிறது. மிகக் குறைந்த உராய்வு, அதி மென்மையான இயக்கம் மற்றும் நீட்டிக்கப்பட்ட சேவை சுழற்சியுடன் ஒருங்கிணைந்த ஒரு துண்டு வழிகாட்டி வண்டி வடிவமைப்பு.
2. உள்ளமைக்கப்பட்ட மிதக்கும் கூட்டு
-- பிஸ்டன் கம்பி மற்றும் ஸ்லைடு இயங்குதளம் இடையே மீள் மிதக்கும் இணைப்பு பக்கவாட்டு விசை மற்றும் விசித்திரமான முறுக்கு, பிஸ்டன் கம்பி விலகல் மற்றும் அதிக சுமை சேதத்தைத் தவிர்க்கிறது.
3. இரட்டை இணை பிஸ்டன் கம்பிகள்
-- இரட்டை உந்துதல் வெளியீடு, சிறந்த முறுக்கு எதிர்ப்பு செயல்திறன், ஏற்றப்பட்ட நிலையில் உயர் பொருத்துதல் துல்லியத்தை பராமரிக்கிறது.
4. பல திசை யுனிவர்சல் மவுண்டிங்
-- 3-திசை நிறுவலுக்காக கீழே, முன் மற்றும் பக்க மேற்பரப்புகளில் தட்டப்பட்ட பெருகிவரும் துளைகள்; வேகமான துல்லியமான நிலைப்பாட்டிற்காக அடித்தளத்தில் முன் எந்திரம் செய்யப்பட்ட முள் துளைகளை துல்லியமாக கண்டறிதல்.
5. 3-பக்க டூலிங் மவுண்ட் சர்ஃபேஸ்கள்
-- ஸ்லைடு மேல் மற்றும் முன் முகத்தில் பொருத்தப்பட்ட பொருத்துதல் துளைகள், ஸ்லைடர் மேல் விமானத்தில் பின் துளைகளைக் கண்டறிதல், மீண்டும் மீண்டும் ஜிக் பொருத்துதல் துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது.
6. முன் இயந்திர சென்சார் நிறுவல் பள்ளங்கள்
-- நெகிழ்வான நிறுவல் மற்றும் காந்த சுவிட்சுகளின் நிலை சரிசெய்தலுக்கான சிலிண்டர் பக்கத்தில் நிலையான ஸ்லைடிங் ஸ்லாட்டுகள்.
7. பன்முகப்படுத்தப்பட்ட இடையக & வரம்பு நிறுத்த விருப்பங்கள்
-- நிலையான காற்று தாங்கல், அனுசரிப்பு காற்று இடையக (A/AS/AF), ஹைட்ராலிக் ஷாக் அப்சார்பர் பஃபர் (B/BF) மற்றும் பல வெளிப்புற மெக்கானிக்கல் லிமிட் ஸ்டாப் பிளாக்ஸ் ஆகியவை விருப்ப சேர்க்கைகள்.

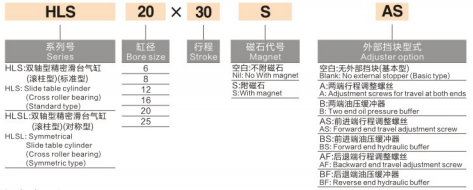

1. எடுத்துக்காட்டு மாதிரி: HLS20×30SAS
-- HLS = நிலையான பக்க சிலிண்டர் தொடர்; HLSL = சமச்சீர் மையப்படுத்தப்பட்ட உயர்-விறைப்புத் தொடர்
-- 20 = சிலிண்டர் துளை விட்டம் (மிமீ)
-- 30 = மதிப்பிடப்பட்ட ஸ்ட்ரோக் நீளம் (மிமீ)
-- S = உள்ளமைக்கப்பட்ட நிரந்தர காந்த வளையம் (நிலையான தொழிற்சாலை கட்டமைப்பு)
-- A = இரு முனைகளிலும் சரிசெய்யக்கூடிய காற்று தாங்கல்
AS = முன்னோக்கி ஸ்ட்ரோக் முடிவில் மட்டுமே சரிசெய்யக்கூடிய காற்று தாங்கல்
AF = ரிட்டர்ன் ஸ்ட்ரோக் முடிவில் மட்டும் சரிசெய்யக்கூடிய காற்று தாங்கல்
-- B = இரு முனைகளிலும் ஹைட்ராலிக் எண்ணெய் தாங்கல்
BF = ஹைட்ராலிக் ஆயில் பஃபர் ரிட்டர்ன் ஸ்ட்ரோக் முடிவில் மட்டும்
| துளை (மிமீ) |
புஷ்/புல் எஃபெக்டிவ் ஏரியா (மிமீ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
மிகுதி:42 / இழுத்தல்:57 |
8/11 |
17/23 |
25/34 |
29/40 |
|
8 |
மிகுதி:75 / இழுத்தல்:101 |
15/20 |
30/40 |
45 / 61 |
53 / 71 |
|
12 |
மிகுதி:170 / இழுத்தல்:226 |
34/45 |
68/90 |
102 / 136 |
119 / 158 |
|
16 |
மிகுதி:302 / இழுத்தல்:402 |
60/80 |
121 / 161 |
181 / 241 |
211 / 281 |
|
20 |
மிகுதி:491 / இழுப்பு:628 |
98 / 126 |
196 / 251 |
295 / 377 |
344 / 440 |
|
25 |
மிகுதி:767 / இழுப்பு:982 |
153 / 196 |
307 / 393 |
460 / 589 |
537 / 687 |
1. தேர்வு பரிந்துரைகள்
-- HLS ஸ்டாண்டர்ட் மாடல்: கச்சிதமான நிறுவல் இடம், நடுத்தர-சிறிய சுமை, வெளிப்படையான விசித்திரமான ஆஃப்செட் சுமை இல்லை
-- HLSL சமச்சீர் மாதிரி: அதிக சுமை, விசித்திரமான பக்க சுமை, தீவிர உயர் விறைப்பு மற்றும் தீவிர துல்லியமான பொருத்துதல் தேவைகளுக்கான முன்னுரிமை தேர்வு
2. வழக்கமான தொழில்துறை பயன்பாடுகள்
-- துல்லியமான அசெம்பிளி, தானியங்கி பொருத்துதல், நியூமேடிக் கிளாம்பிங் மற்றும் ஒர்க்பீஸ் பரிமாற்ற நிலையங்கள்
-- செமிகண்டக்டர் & எலக்ட்ரானிக் ஆட்டோமேஷன் உற்பத்தி வரிகள்
-- உயர் துல்லிய சோதனை ஆய்வு கருவிகள், மருத்துவ ஆட்டோமேஷன் உபகரணங்கள், இயந்திர கருவி பொருத்துதல் வழிமுறைகள்
SOLH HLS/HLSL க்ராஸ் ரோலர் ட்வின்-ஷாஃப்ட் ஸ்லைடு சிலிண்டர் இரட்டை நிலையான/சமச்சீர் மாறுபாடுகளுடன் கூடிய உயர்-விறைப்பு வரி-தொடர்பு குறுக்கு உருளை வழிகாட்டியை ஏற்றுக்கொள்கிறது, விருப்ப காற்று/ஹைட்ராலிக் பஃபர் மற்றும் ஆன்டி-எசென்ட்ரிக் ஃப்ளோட்டிங் கூட்டு வடிவமைப்பு, பிரீமியம் ஹெவி-டியூட்டி ஹை-டியூட்டி செமிகான்ட் ஆக்டியூஷன் ஹைக்கன்ட் ஆக்டியூட்டர். துல்லியமான ஆட்டோமேஷன் உபகரணங்கள்.
