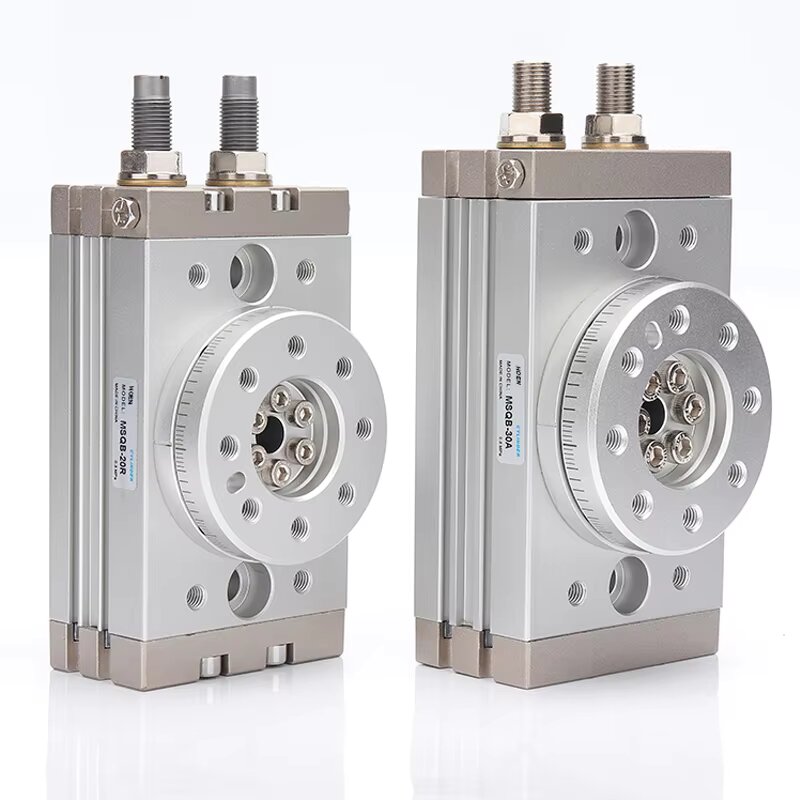

SOLH HRQ ரோட்டரி சிலிண்டர் சமச்சீர் இரட்டை-பிஸ்டன் ரேக் & பினியன் டிரான்ஸ்மிஷன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இதில் அதி-மென்மையான சுழற்சி, இரட்டை வெளியீட்டு உந்துதல் மற்றும் உயர் மீண்டும் பொருத்துதல் துல்லியம் ஆகியவை இடம்பெற்றுள்ளன. ஸ்விங் கோணம் 0~190°க்குள் தொடர்ந்து சரிசெய்யக்கூடியது, அனைத்து தானியங்கு உற்பத்தி சாதனங்களிலும் ரோட்டரி இண்டெக்சிங், ஒர்க்பீஸ் கிளாம்பிங், ஃபிளிப்பிங் மற்றும் வரிசையாக்க நிலையங்களுக்கு பரவலாக பயன்படுத்தப்படுகிறது.
|
மாதிரி மாறுபாடு |
இடையக கட்டமைப்பு |
முக்கிய அம்சம் |
பொருத்தமான வேலை நிலைமைகள் |
| HRQ□ |
வரம்பு திருகு தாங்கல் மட்டும் |
பொருளாதார அடிப்படை மாதிரி |
லேசான சுமை, குறைந்த தாக்கம், பொதுவான குறைந்த வேக சுழற்சிகள் |
| HRQ□-A |
உள்ளமைக்கப்பட்ட ஹைட்ராலிக் எண்ணெய் அதிர்ச்சி உறிஞ்சி |
வலுவான ஆற்றல் உறிஞ்சுதல், துல்லியமான நிறுத்த நிலைப்பாடு |
நடுத்தர மற்றும் அதிக சுமை, அதிவேக அடிக்கடி சுழற்சி |
| HRQ□-A(S) |
ஹைட்ராலிக் பஃபர் + துருப்பிடிக்காத எஃகு இறுதி தொப்பி |
துரு மற்றும் அரிப்பை எதிர்க்கும் |
ஈரமான பட்டறை, பலவீனமான அரிக்கும் திரவ சூழல் |
|
அளவுரு உருப்படி |
விவரக்குறிப்பு விவரங்கள் |
| முழுமையான மாதிரி வரம்பு |
மைக்ரோ அளவு: HRQ2 / HRQ3 / HRQ7 நடுத்தர அளவு: HRQ10 / HRQ20 / HRQ30 / HRQ50 பெரிய அளவு: HRQ70 / HRQ100 / HRQ200 |
| இயக்கி வகை |
இரட்டை பிஸ்டன் ரேக் & பினியன் அமைப்பு |
| இயக்க அழுத்தம் வரம்பு |
மைக்ரோ: 0.15~0.7 MPaMedium & பெரியது: 0.2~0.7 MPa |
| ஆதார சோதனை அழுத்தம் |
1.2 MPa |
| அனுசரிப்பு ஸ்விங் ஆங்கிள் |
0~190°, அதிகபட்ச ஸ்ட்ரோக்கிற்கு தொழிற்சாலை முன்னமைக்கப்பட்டது |
| சுற்றுப்புற இயக்க வெப்பநிலை |
-20 ~ 70℃ |
| இடையக கட்டமைப்பு விதிகள் |
மெக்கானிக்கல் லிமிட் ஸ்க்ரூ;நடுத்தர மற்றும் பெரிய அளவுகளில் விருப்பமான திருகு பஃபர் அல்லது ஹைட்ராலிக் பஃபர் (-A பின்னொட்டு) மட்டுமே பொருத்தப்பட்ட மைக்ரோ மாடல்கள் |
| ஏர் போர்ட் த்ரெட் ஸ்பெக் |
மைக்ரோ HRQ2/3/7: M5×0.8நடுத்தர மாதிரிகள்: M8 ~ M14×1.5பெரிய மாதிரிகள்: M20×1.5 / M27×1.5 |
| லூப்ரிகேஷன் தேவை |
தொழிற்சாலைக்கு முன் தடவப்பட்ட, முழுமையாக உயவு இல்லாத செயல்பாடு |
1. கோட்பாட்டு வெளியீட்டு முறுக்கு (0.5MPa சப்ளை ஏர், அலகு: N·m)
|
மாதிரி குறியீடு |
வெளியீட்டு முறுக்கு (N·m) |
| HRQ2 |
0.20 |
| HRQ3 |
0.33 |
| HRQ7 |
0.63 |
| HRQ10 |
1.12 |
| HRQ20 |
2.20 |
| HRQ30 |
2.80 |
| HRQ50 |
5.00 |
| HRQ70 |
7.50 |
| HRQ100 |
11.00 |
| HRQ200 |
22.00 |
|
மாதிரி குறியீடு |
ரேடியல் சுமை (N) |
அச்சு சுமை (N) |
அனுமதிக்கக்கூடிய வளைக்கும் தருணம் (N·m) |
| HRQ2 |
18 |
35 |
0.8 |
| HRQ3 |
30 |
50 |
1.1 |
| HRQ7 |
50 |
70 |
1.5 |
| HRQ10 |
80 |
80 |
2.5 |
| HRQ20 |
150 |
150 |
4.0 |
| HRQ30 |
200 |
200 |
5.5 |
| HRQ50 |
300 |
300 |
10.0 |
| HRQ70 |
330 |
300 |
12.0 |
| HRQ100 |
390 |
500 |
18.0 |
| HRQ200 |
540 |
740 |
25.0 |
-- சிதைவு மற்றும் ஆரம்ப தோல்வியைத் தவிர்க்க, உண்மையான பணிச்சுமை கீழே உள்ள பாதுகாப்பு சூத்திரத்தை பூர்த்தி செய்ய வேண்டும்:
-- உண்மையான அச்சு சுமை / அதிகபட்ச அச்சு சுமை + உண்மையான ரேடியல் சுமை / அதிகபட்ச ரேடியல் சுமை + உண்மையான வளைக்கும் தருணம் / அதிகபட்ச வளைக்கும் தருணம் ≤ 15.
1. சமச்சீர் ரேக் & பினியன் டிரைவ்
-- சமப்படுத்தப்பட்ட இரட்டை பிஸ்டன் இரட்டை வெளியீட்டு முறுக்கு, அசைக்காமல் நிலையான சுழற்சி, சிறந்த பொருத்துதல் துல்லியம் மற்றும் ஒற்றை-வேன் ரோட்டரி சிலிண்டர்களுடன் ஒப்பிடும்போது அதிக சுமை தாங்கும் திறன் ஆகியவற்றை வழங்குகிறது.
2. பல திசை மவுண்டிங் பேஸ்
-- HRQ10~HRQ200: தட்டப்பட்ட பெருகிவரும் துளைகள் இரு பக்க முகங்களிலும் விநியோகிக்கப்படுகின்றன;
-- மைக்ரோ HRQ2/3/7: கீழே விமானத்தில் பெருகிவரும் துளைகள்; சிறிய உபகரண சட்டங்களுக்கான நெகிழ்வான தளவமைப்பு.
3. சென்ட்ரல் ஹாலோ த்ரூ ஹோல்
-- ரோட்டரி டேபிள் மேற்பரப்பில் உள்ள வெற்று வடிவமைப்பு காற்று குழாய்கள், சென்சார் கேபிள்கள் மையத்தின் வழியாக செல்ல அனுமதிக்கிறது, வெளிப்புற வரி குறுக்கீடு இல்லாமல் நேர்த்தியான உள் குழாய் அமைப்பு.
4. இரண்டு விருப்ப இடையக தீர்வுகள்
-- மெக்கானிக்கல் லிமிட் ஸ்க்ரூ பஃபர்: குறைந்த விலை, குறைந்த சுமை மற்றும் குறைந்த வேக இடைப்பட்ட செயல்பாட்டிற்கு ஏற்றது
-- ஹைட்ராலிக் ஷாக் அப்சார்பர் (-A பின்னொட்டு): ஆற்றல் உறிஞ்சுதல் திறன் ஸ்க்ரூ பஃப்பரைக் காட்டிலும் 3~5 மடங்கு அதிகம், அதிவேக ஹெவி-லோட் ஸ்டாப்பில் தாக்க அதிர்வுகளை திறம்பட அடக்குகிறது, துல்லியமான நிலைப்படுத்தல் திரும்பத் திரும்ப உத்தரவாதம் அளிக்கிறது
5. யுனிவர்சல் மேக்னடிக் ஸ்விட்ச் இணக்கத்தன்மை
-- சிலிண்டர் உடலின் இருபுறமும் நிலையான முன் இயந்திர சென்சார் பள்ளங்கள், D-M9BV, D-A93 மற்றும் பிற பொது காந்த ரீட் சுவிட்சுகளுடன் இணக்கமானது.
1. அடிப்படை மாதிரி எடுத்துக்காட்டு: HRQ30-A
-- HRQ: ரோட்டரி ரேக் & பினியன் சிலிண்டர் தொடர் குறியீடு
-- 30: ஃபிரேம் அளவு குறியீடு, நிலையான முறுக்கு மற்றும் சுமை அளவுருக்களுடன் தொடர்புடையது
-- -A: உள்ளமைக்கப்பட்ட ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சிக்கான பின்னொட்டு; பின்னொட்டு இல்லை = இயந்திர வரம்பு திருகு தாங்கல்
2. விரிவாக்கப்பட்ட பின்னொட்டு வரையறை
-- -S: எதிர்ப்பு அரிப்பை ஈரமான சூழலுக்கான துருப்பிடிக்காத எஃகு இறுதி தொப்பி
-- நூல் விருப்பங்கள்: PT டேப்பர் நூல், G இணை நூல், NPT அமெரிக்க நிலையான நூல்
1. தேர்வு முன்னுரிமை விதிகள்
-- அதிவேகம், கனமான பணிக்கருவி சுமை, உயர் துல்லியமான நிறுத்தப் பொருத்துதல் → HRQ□-ஒரு ஹைட்ராலிக் பஃபர் மாடல்
-- குறைந்த சுமை, குறைந்த சுழற்சி வேகம், கடுமையான செலவு கட்டுப்பாடு → நிலையான HRQ ஸ்க்ரூ பஃபர் பதிப்பு
-- ஈரப்பதமான / சற்று அரிக்கும் பட்டறை சூழல் → HRQ□-A(S) துருப்பிடிக்காத ஸ்டீல் எண்ட் கேப் மாறுபாடு
-- ஏற்ற பொருத்தம் முன்னுரிமை: மூன்று முக்கிய குறிகாட்டிகளை ஒரே நேரத்தில் சரிபார்க்கவும் - வெளியீட்டு முறுக்கு, வளைக்கும் தருணம், ரேடியல் & அச்சு அனுமதிக்கக்கூடிய சுமை
2. வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்
-- துல்லியமான தானியங்கி அசெம்பிளி: ரோட்டரி பகுதி சட்டசபை, திருகு இறுக்கும் நிலையங்கள்
-- மெட்டீரியல் வரிசையாக்க தளவாடங்கள்: 90°/180° பணிப்பகுதியை புரட்டுதல், கன்வேயர் திசை மாறுதல்
-- நியூமேடிக் கிளாம்பிங் சாதனங்கள்: ரோட்டரி ஜிக் கிளாம்பிங் & டர்ன்ஓவர் மெக்கானிசம்
-- பேக்கேஜிங் இயந்திரங்கள்: பாட்டில் சுழற்சி, தானியங்கி லேபிள் ஒட்டும் ரோட்டரி நிலையங்கள்
|
ஒப்பீட்டு பொருள் |
HRQ ரேக் & பினியன் ரோட்டரி சிலிண்டர் |
வேன் வகை ரோட்டரி ஆக்சுவேட்டர் |
| வேன் வகை ரோட்டரி ஆக்சுவேட்டர் |
இரட்டை பிஸ்டன் இரட்டை உந்துதல், நிலையான நிலையான முறுக்கு |
ஒற்றை வேன் அமைப்பு, நடுத்தர நிலையற்ற முறுக்கு வெளியீடு |
| தாங்கல் திறன் |
விருப்ப மெக்கானிக்கல் திருகு / உயர் ஆற்றல் ஹைட்ராலிக் பஃபர், பரந்த அனுசரிப்பு வரம்பு |
நிலையான உள்ளமைக்கப்பட்ட ரப்பர் பஃபர், வரையறுக்கப்பட்ட சரிசெய்தல் வரம்பு |
| மவுண்டிங் லேஅவுட் |
பல பக்க மற்றும் கீழ் மவுண்டிங் தட்டப்பட்ட துளைகள் |
முக்கியமாக flange அல்லது shaft ஒற்றை பக்க மவுண்டிங் |
| அனுசரிப்பு ஸ்விங் ஆங்கிள் |
முழு 0~190° எல்லையற்ற அனுசரிப்பு |
நிலையான 0~190° நிலையான பக்கவாதம் |
| பொருந்தும் ஏற்ற தரம் |
நடுத்தர மற்றும் அதிக சுமை, வலுவான வளைவு மற்றும் ரேடியல் சுமை எதிர்ப்பு |
முக்கியமாக ஒளி-சுமை குறைந்த சுழற்சி உபகரணங்கள் |
| தயாரிப்பு செலவு |
இரட்டை பிஸ்டன் கியர் அசெம்பிளி காரணமாக நடுத்தர விலை |
குறைந்த விலை, எளிமையான லைட்-டூட்டி நிலையங்களுக்கு சிக்கனமானது |
SOLH HRQ டூயல் பிஸ்டன் ரேக் & பினியன் ரோட்டரி சிலிண்டர் மெக்கானிக்கல் ஸ்க்ரூ / ஹைட்ராலிக் பஃபர் விருப்ப மாறுபாடுகளை துருப்பிடிக்காத எஃகு அரிப்பை எதிர்க்கும் பதிப்பு, பல திசை மவுண்டிங் மற்றும் சென்ட்ரல் ஹாலோ டேபிள் டிசைன், நிலையான உயர் முறுக்கு மற்றும் ஹெவி-டூட்டி ரோட்டரி பொசிஷனிங் ஆகியவற்றை வழங்குகிறது.
