பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

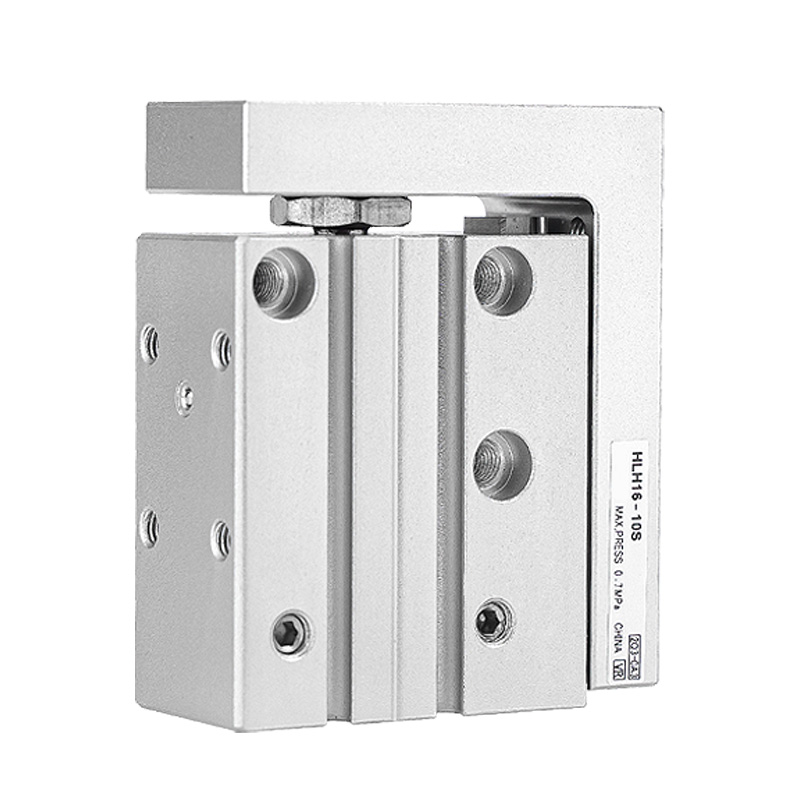

SOLH HLH தொடர் என்பது ஒரு குறைந்த சுயவிவர லீனியர் ஸ்லைடு சிலிண்டர் ஆகும், இது ஒருங்கிணைக்கப்பட்ட பக்கவாட்டில் பொருத்தப்பட்ட L-வடிவ மறுசுழற்சி பந்து நேரியல் வழிகாட்டி இரயில் பொருத்தப்பட்டுள்ளது. நிறுவல் இடத்தைச் சேமிப்பதற்காக மிக மெல்லிய மெலிந்த உடல் வடிவமைப்பைக் கொண்டுள்ளது, இது துல்லியமான அசெம்பிளி, லைட்-லோட் பொசிஷனிங் மற்றும் வரையறுக்கப்பட்ட மவுண்டிங் கிளியரன்ஸ் கொண்ட ஆட்டோமேஷன் உபகரணங்களுக்காக சிறப்பாக உருவாக்கப்பட்டது.
-- தொடர் குறியீடு: HLH (ஒற்றை பக்க ரயில் வடிவமைப்பு, சமச்சீர் இரட்டை ரயில் மாறுபாடு இல்லை)
-- வழிகாட்டும் அமைப்பு: பக்கவாட்டில் பொருத்தப்பட்ட மறுசுழற்சி பந்து நேரியல் வழிகாட்டி (எல்-வகை ஒருங்கிணைந்த ரயில்)
-- செயல்பாட்டு வகை: இரட்டை நடிப்பு எதிரொலி சிலிண்டர்
-- பொருந்தக்கூடிய நடுத்தரம்: சுத்தமான சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm)
-- முக்கிய போட்டி நன்மைகள்: அல்ட்ரா மெல்லிய சுயவிவரம், 4-திசை மவுண்டிங் துளைகள், 3-திசை ஏர் போர்ட் தளவமைப்பு, சிறந்த இடத்தைப் பயன்படுத்துதல்
|
அளவுரு உருப்படி |
விவரக்குறிப்பு விவரங்கள் |
| துளை அளவுகள் (மிமீ) |
6, 10, 16, 20 |
| நிலையான ஸ்ட்ரோக் விருப்பங்கள் (மிமீ) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| இயக்க அழுத்தம் வரம்பு |
0.15 ~ 0.7 MPa |
| ஆதார சோதனை அழுத்தம் |
1.2 MPa |
| இயக்க வெப்பநிலை |
-20℃ ~ 70℃ (உள் கூறுகளில் ஐசிங் இல்லை) |
| பிஸ்டன் நகரும் வேகம் |
50 ~ 500 மிமீ/வி |
| பக்கவாதம் சகிப்புத்தன்மை |
+1.0 மிமீ |
| ஏர் போர்ட் நூல் |
துளை 6/10: M5×0.8; துளை 16/20: PT1/8 |
| காந்த வளையம் |
சிஎம்எஸ்ஹெச் / டிஎம்எஸ்ஹெச் ரீட் சுவிட்சுகளுடன் இணக்கமான நிலையான (எஸ் பின்னொட்டு) உள்ளமைந்துள்ளது |
1. ஒருங்கிணைந்த பக்க எல்-வகை மறுசுழற்சி பந்து வழிகாட்டி ரயில்
ஒரு துண்டு ரயில் மற்றும் ஸ்லைடு கேரேஜ் அமைப்பு சிறந்த நேராக மற்றும் எதிர்ப்பு சுழற்சி துல்லியத்தை வழங்குகிறது; தீவிர குறுகிய மெல்லிய உடல் பெரிதும் ஒட்டுமொத்த நிறுவல் அகலத்தை குறைக்கிறது.
2. யுனிவர்சல் 4-வே மவுண்டிங் லேஅவுட்
மெயின் பாடியின் கீழ், பக்க, முன் மற்றும் பின் முனை முகங்களில் பொருத்தப்பட்ட தட்டப்பட்ட துளைகளை ஏற்றுதல்; சிக்கலான கச்சிதமான உபகரண அமைப்பை பொருத்த நான்கு திசைகளில் இருந்து நெகிழ்வான நிர்ணயம்.
3. நெகிழ்வான 3-வே ஏர் போர்ட் கட்டமைப்பு
ஏர் இன்லெட்/அவுட்லெட் போர்ட்கள் பின்புறம், பக்கவாட்டு மற்றும் முன் முகத்தில் கிடைக்கும்; சுத்தமாகவும் நேர்த்தியாகவும் சுற்று வழித்தடத்திற்கான மிகவும் இலவச குழாய் ஏற்பாடு.
4. இரட்டை பொருத்துதல் மவுண்டிங் மேற்பரப்புகள்
ஸ்லைடு கேரேஜின் மேல் மேற்பரப்பு மற்றும் முன் பக்கம் ஆகிய இரண்டிலும் கருவிகளை பொருத்துவதற்கு தட்டப்பட்ட துளைகள்; துல்லியமான ஜிக் பொசிஷனிங்கிற்கு உத்தரவாதம் அளிக்க மேல் விமானத்தில் பின் துளைகளை பொருத்துதல்.
5. முன் இயந்திர சென்சார் பள்ளங்கள்
காந்த நாணல் சுவிட்சுகளை எளிதாக நிறுவுவதற்கும் சரிசெய்யக்கூடிய நிலைப்பாட்டிற்கும் சிலிண்டர் உடலின் இருபுறமும் நிலையான ஸ்லைடிங் ஸ்லாட்டுகள்.
6. உள்ளமைக்கப்பட்ட மிதக்கும் கூட்டு
பிஸ்டன் கம்பி மற்றும் ஸ்லைடு வண்டிக்கு இடையே உள்ள மிதக்கும் இணைப்பு பக்கவாட்டு பக்க சுமை அழுத்தத்தை நீக்குகிறது மற்றும் விலகல் சேதத்திலிருந்து உள் பிஸ்டன் கூட்டத்தை பாதுகாக்கிறது.

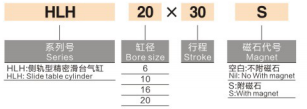

1. எடுத்துக்காட்டு: HLH16×30S
-- HLH: பக்க ரயில் மெல்லிய ஸ்லைடு சிலிண்டருக்கான தொடர் குறியீடு
-- 16: சிலிண்டர் துளை விட்டம் (மிமீ)
-- 30: மதிப்பிடப்பட்ட ஸ்ட்ரோக் நீளம் (மிமீ)
-- எஸ்: உள்ளமைக்கப்பட்ட நிரந்தர காந்த வளையம் (நிலையான தொழிற்சாலை கட்டமைப்பு)
| துளை (மிமீ) |
பயனுள்ள பகுதி (தள்ளுதல் / இழுத்தல், மிமீ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
மிகுதி:21.2 / இழுத்தல்:28.3 |
4.2 / 5.7 |
8.5 / 11.3 |
12.7 / 17.0 |
14.8 / 19.8 |
|
10 |
மிகுதி:66.0 / இழுப்பு:78.5 |
13.2 / 15.7 |
26.4 / 31.4 |
39.6 / 47.1 |
46.2 / 54.9 |
|
16 |
மிகுதி:157.1 / இழுப்பு:188.6 |
31.4 / 37.7 |
62.8 / 75.4 |
94.3 / 113.2 |
110.0 / 132.0 |
|
20 |
மிகுதி:245.4 / இழுப்பு:292.4 |
49.1 / 58.5 |
98.2 / 117.0 |
147.2 / 175.4 |
171.8 / 204.7 |
1. தேர்வு முக்கிய புள்ளிகள்
-- இடக் கட்டுப்பாடு முன்னுரிமை: நிறுவல் அனுமதி மிகவும் குறைவாக இருக்கும் போது HLH ஐ தேர்வு செய்யவும், மிக மெல்லிய குறுகிய ஸ்லைடு ஆக்சுவேட்டர் தேவைப்படும்.
-- சுமை பண்பு: வெளிப்படையான விசித்திரமான பக்க சுமை, அதிக ரிபீட் பொசிஷனிங் துல்லியம் தேவை இல்லாமல் ஒளி-கடமை பரிமாற்ற இயக்கத்திற்கு ஏற்றது.
-- HLQ தொடருடன் ஒப்பிடுதல்: HLH மெல்லிய & விண்வெளி சேமிப்பு; அதிக விறைப்பு மற்றும் அதிக சுமை திறன் கொண்ட HLQ இரட்டை ரயில்.
2. வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்
-- 3C எலக்ட்ரானிக்ஸ் & செமிகண்டக்டர் உற்பத்திக்கான துல்லியமான அசெம்பிளி உபகரணங்கள்
-- மினி தானியங்கி சோதனை ஜிக்ஸ் மற்றும் ஆய்வு நிலையங்கள்
-- லைட்-டூட்டி துல்லியமான கிளாம்பிங், தள்ளுதல் மற்றும் பொருத்துதல் வழிமுறைகள்
-- குறுகலான கச்சிதமான இயந்திரங்களுக்குள் நிறுவப்பட்ட ரெசிப்ரோகேட்டிங் லைட்-லோட் மோஷன் யூனிட்கள்
SOLH HLH அல்ட்ரா-தின் சைட் எல் ரெயில் லீனியர் ஸ்லைடு சிலிண்டர் மறுசுழற்சி செய்யும் பந்து வழிகாட்டியை ஏற்றுக்கொள்கிறது, 4-வே மவுண்டிங் மற்றும் 3-வே ஏர் போர்ட் தளவமைப்பை உள்ளமைக்கப்பட்ட காந்த வளையம் தரநிலையாக ஆதரிக்கிறது, குறுகிய-இட தன்னியக்க கருவிகள் 3C மற்றும் செமிகண்டக்டருக்கு ஏற்ற ஒளி-சுமை துல்லியமான பொருத்துதல் நியூமேடிக் ஆக்சுவேட்டர்.
