3F / 3FM தொடர் 3/2 வே கால் பெடல் வால்வு | சாதாரணமாக மூடிய நேரடி நடிப்பு நியூமேடிக் கால் வால்வு

பிராண்ட்: SOLH by Richge Technology | AirTAC 3F / 3FM கால் வால்வுக்கான முழு இணக்கமான மாற்றீடு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH 3F மற்றும் 3FM தொடர்கள்3/2 வழி நேரடி-செயல்பாடு பொதுவாக மூடப்பட்ட நியூமேடிக் கால் மிதி வால்வுகள், அசல் AirTAC 3F210 மற்றும் 3FM210 மாடல்களுடன் முழுமையாக இணக்கமானது மற்றும் ஒன்றுக்கொன்று மாறக்கூடியது. 3F210 ஹெவி-டூட்டி டை-காஸ்ட் அலுமினிய வீடுகளை ஏற்றுக்கொள்கிறது, அதே நேரத்தில் 3FM210 இலகுரக மினி பிளாஸ்டிக் அமைப்பைக் கொண்டுள்ளது. இரண்டு தொடர்களும் நிலையான P/A/R ஏர் போர்ட் லாஜிக்குடன் உள்ளமைக்கப்பட்ட வெளியேற்ற வடிவமைப்பை ஏற்றுக்கொள்கின்றன. ஹேண்ட்ஸ்-ஃப்ரீ நியூமேடிக் ஸ்விட்ச்சிங் சாதனங்களாகச் செயல்படுவதால், அவை ஒற்றை-நடிப்பு சிலிண்டர் கட்டுப்பாடு, வெற்றிடத்தை உடைத்தல், கையேடு ஜாக் ஏர் சர்க்யூட் ஆன்-ஆஃப், ஸ்டாம்பிங் மற்றும் ஃபிக்சர் கிளாம்பிங் கட்டுப்பாடு ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகின்றன.

  1.1 கோர் ஏர் போர்ட் லாஜிக் & வேலை செய்யும் கொள்கை

     • ஏர் போர்ட் வரையறை: பி (ஏர் இன்லெட்), ஏ (வொர்க்கிங் அவுட்லெட்), ஆர் (உள்ளமைக்கப்பட்ட எக்ஸாஸ்ட் போர்ட்)

     • பொதுவாக மூடப்பட்ட நிலை (பெடல் வெளியிடப்பட்டது): P இன்லெட் மூடப்பட்டது, சிலிண்டர் எஞ்சிய அழுத்தத்தை உடனடியாக வெளியிட ஒரு போர்ட் R exhaust port உடன் தொடர்பு கொள்கிறது

     • வேலை செய்யும் நிலை (பெடல் அழுத்தப்பட்டது): P-A சர்க்யூட் காற்று விநியோகத்திற்காக திறக்கிறது, அழுத்தத்தை பராமரிக்க R exhaust port மூடப்பட்டது

     • பூட்டுதல் செயல்பாடு (எல் பின்னொட்டு): பூட்டுதல் தாவல் அமைப்புடன் பொருத்தப்பட்டுள்ளது. தொடர்ச்சியான காற்று விநியோகத்திற்காக பெடலைப் பூட்ட ஒருமுறை அழுத்தவும்; அழுத்த நிவாரணத்தைத் திறக்க மற்றும் மீட்டமைக்க மீண்டும் அழுத்தவும்

     • நிலையான செயல்பாடு:-எல் அல்லாத மாதிரிகள் உடனடி சுய-ரீசெட் வகையாகும், அவை தானாகவே காற்றைத் துண்டித்து, கால் வெளியீட்டிற்குப் பிறகு அழுத்தத்தை வெளியிடுகின்றன.

2. மாதிரி குறியீட்டு விதிகள் & வரையறை

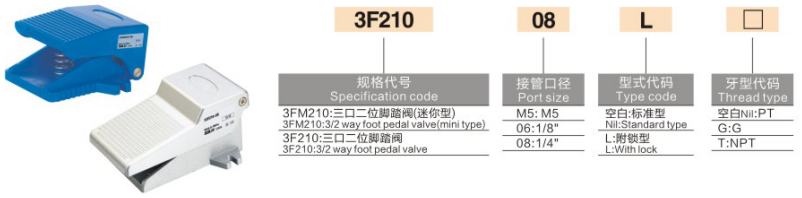

     குறியீட்டு தர்க்கம்: 3(F/FM)210 - [போர்ட் அளவு] [L லாக்கிங்] - [நூல் வகை]

  2.1 தொடர் வீட்டு வரையறை

     • 3F210: ஸ்டாண்டர்ட் ஹெவி-டூட்டி அலுமினிய அலாய் ஹவுசிங் 3/2 வழி கால் வால்வு

     • 3FM210: மினி லைட்வெயிட் பிளாஸ்டிக் கால் வால்வு, குறுகிய இடைவெளி நிறுவலுக்கான சிறிய அளவு

  2.2 போர்ட் அளவு விவரக்குறிப்பு

     • M5: M5×0.8 ஃபைன் த்ரெட் (3FM மினி மாடலுக்கான பிரத்தியேகமான, மைக்ரோ பைலட் ஏர் கண்ட்ரோல்)

     • 06: G1/8 (PT1/8) நிலையான நூல்

     • 08: G1/4 (PT1/4) தொழில்துறை கருவிகளுக்கான பிரதான உலகளாவிய விவரக்குறிப்பு

  2.3 செயல்பாடு & நூல் பின்னொட்டு

     • எல் பின்னொட்டு: நீண்ட நேர அழுத்தத்தை தக்கவைக்கும் சுய-பூட்டுதல் அமைப்புடன்

     • இல்லை எல்: உடனடி சுய-மீட்டமைப்பு வகை, பெடல் வெளியீட்டிற்குப் பிறகு தானியங்கி அழுத்தம் நிவாரணம்

     • நூல் வகை: வெற்று=PT டேப்பர் நூல்; ஜி=பிரிட்டிஷ் நிலையான இணை நூல்; T=NPT அமெரிக்க டேப்பர் நூல்

     மாதிரி உதாரணம்: 3F210-08L | சுய-பூட்டுதல் செயல்பாடு கொண்ட G1/4 போர்ட் அலுமினிய அலாய் கால் வால்வு; 3FM210-M5 | M5 நூல் மினி பிளாஸ்டிக் மைக்ரோ கால் வால்வு

  2.4 முழு தொடர் விவரக்குறிப்பு ஒப்பீட்டு அட்டவணை

3. முக்கிய தொழில்நுட்ப அளவுருக்கள்

4. தேர்வு வேறுபாடு: 3F அலுமினியம் தொடர் vs 3FM மினி பிளாஸ்டிக் தொடர்

5. செயல்பாட்டு வேறுபாடு: சுய-மீட்டமை vs சுய-பூட்டுதல்

     • எல் அல்லாத உடனடி சுய-மீட்டமைப்பு வகை: கால் வெளியீட்டிற்குப் பிறகு, மிதி தானாகவே மீண்டு வரும், காற்று விநியோகத்தை துண்டித்து, போர்ட் A இலிருந்து அழுத்தத்தை வெளியிடுகிறது. இது ஜாகிங் மற்றும் இடைப்பட்ட கட்டுப்பாட்டு காட்சிகளுக்கு மிகவும் பொதுவான வகையாகும்.

     • எல் பின்னொட்டு சுய-பூட்டுதல் வகை: தொடர்ச்சியான காற்று வழங்கல் மற்றும் அழுத்தத்தை தக்கவைக்க மிதிவை பூட்ட ஒரு முறை அழுத்தவும்; திறக்க மற்றும் மீதமுள்ள அழுத்தத்தை வெளியிட மீண்டும் அழுத்தவும். நியூமேடிக் சர்க்யூட்களை நீண்ட நேர அழுத்தத்தை பராமரிக்கும் வகையில் சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.

6. மாற்று & வழக்கமான பயன்பாடுகள்

  6.1 இணக்கமான மாற்றீடு

     SOLH 3F/3FM தொடர், அசல் AirTAC 3F210/3FM210 தொடர் மற்றும் உள்நாட்டு Xinchang/SOLIH சமமான மாடல்களை முழுமையாக மாற்றுகிறது, மேலும் பழைய FV320 அடி பெடல் வால்வுகளை சரியான பரிமாண மற்றும் செயல்பாட்டு இணக்கத்தன்மையுடன் நேரடியாக மேம்படுத்தி மாற்றலாம்.

 6.2 வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • ஒற்றை-நடிப்பு சிலிண்டர் கால் கட்டுப்பாடு: காற்று ஆதாரம் → 3F அடி வால்வு → ஒற்றை-நடிப்பு சிலிண்டர்; பாதுகாப்பான இடைப்பட்ட செயல்பாட்டை உணர்ந்து, மிதி வெளியிடப்படும் போது சிலிண்டர் தானாகவே திரும்பி அழுத்தத்தை வெளியிடுகிறது.

     • வெற்றிட உறிஞ்சும் கோப்பை அழுத்தம் நிவாரணம்வெற்றிடத்தை துண்டிக்க காற்று வழங்குவதற்கான படி; காற்றை வெளியேற்றுவதற்கு மிதிவை விடுங்கள் மற்றும் விரைவான பணிப்பொருளை வெளியிடுவதற்கு உறிஞ்சும் கோப்பை வைத்திருக்கும் சக்தியை அகற்றவும்.

     • தொழில்துறை செயலாக்க கட்டுப்பாடு: சிறிய ஸ்டாம்பிங் இயந்திரங்கள், கிரைண்டர்கள் மற்றும் நியூமேடிக் ஃபிக்ச்சர் கிளாம்பிங் அமைப்புகளுக்கு கைமுறையாக கால் மாறுதல், திறமையான செயல்பாட்டிற்கு கைகளை விடுவிக்கிறது.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH 3F/3FM தொடர் 3/2 வழி பொதுவாக மூடிய கால் மிதி வால்வுகளில் ஹெவி-டூட்டி அலுமினிய செல்ஃப்-ரீசெட்/செல்ஃப்-லாக்கிங் மாடல்கள் மற்றும் மினி லைட்வெயிட் பிளாஸ்டிக் மாடல்கள் அடங்கும். IP54 டஸ்ட் புரூஃப் & ஸ்பிளாஸ்-ப்ரூஃப் செயல்திறன், லூப்-ஃப்ரீ ஆபரேஷன் மற்றும் ஃபுல் ஏர்டாக் இணக்கத்தன்மை ஆகியவற்றைக் கொண்டுள்ளது, அவை சிலிண்டர் கட்டுப்பாடு, வெற்றிட உடைத்தல் மற்றும் தொழில்துறை கருவி இயக்கத்திற்கான நிலையான ஹேண்ட்ஸ்-ஃப்ரீ நியூமேடிக் ஸ்விட்சிங் வால்வுகள்.
