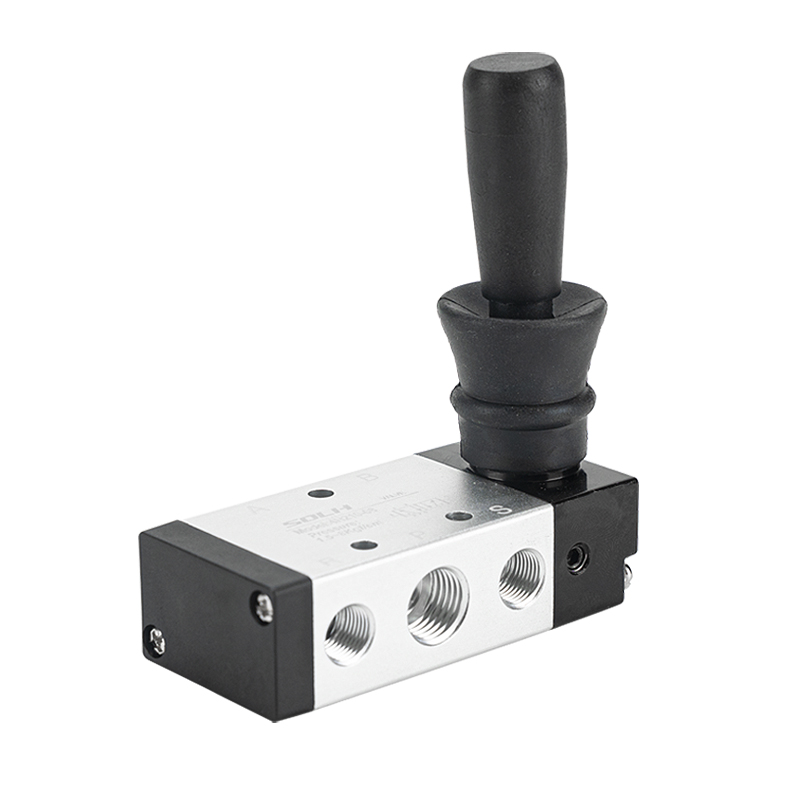

பிராண்ட்: SOLH by Richge Technology | கைமுறை பிழைத்திருத்தம் மற்றும் பாதுகாப்பு நிறுத்தத்திற்கான 5/2 5/3 வே ஹேண்ட் லீவர் நியூமேடிக் வால்வு
SOLH 4H தொடர் ஒரு AirTAC தரநிலையாகும்5/2 வழி & 5/3 வழி கையேடு நெம்புகோல் திசைக் கட்டுப்பாட்டு வால்வு, கையால் இயக்கப்படும் ஸ்பூல் வால்வு என்றும் அழைக்கப்படுகிறது. இது மின்சார அல்லது நியூமேடிக் கட்டுப்பாட்டு சமிக்ஞைகள் இல்லாமல் கையேடு நெம்புகோல் செயல்பாட்டின் மூலம் நியூமேடிக் சுற்றுகளை முற்றிலும் மாற்றுகிறது. உபகரணங்கள் கைமுறை பிழைத்திருத்தம், அவசரகால பாதுகாப்பு நிறுத்தம் மற்றும் சிலிண்டர் ஜாக் கட்டுப்பாடு ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது, இது ஒரு துல்லியமான ஸ்பூல் அமைப்பு மற்றும் நீடித்த அலுமினிய அலாய் பாடி ஸ்பிரிங் ரீசெட் மற்றும் ஸ்டீல் பால் லாக்கிங் ஆகியவற்றின் இரட்டை நிலைப்படுத்தல் முறைகளைக் கொண்டுள்ளது. 4V சோலனாய்டு வால்வுகள் மற்றும் 4A நியூமேடிக் வால்வுகளுடன் முழுமையாக மாறக்கூடியது, இது நிலையான நியூமேடிக் அமைப்புகளுக்கான உலகளாவிய கையேடு கட்டுப்பாட்டு கூறு ஆகும்.
1.1 நிலையான 5-போர்ட் இடைமுக வரையறை
• பி போர்ட்: முக்கிய சுருக்கப்பட்ட காற்று நுழைவாயில் துறைமுகம்
• A/B வேலை செய்யும் துறைமுகங்கள்: நீட்டிப்பு மற்றும் திரும்பப் பெறுதல் பக்கவாதம் ஆகியவற்றைக் கட்டுப்படுத்த இரட்டை-செயல்படும் சிலிண்டர்களை இணைப்பதற்கான இரட்டை வெளியீட்டு போர்ட்கள்
• R/S வெளியேற்றும் துறைமுகங்கள்: அழுத்தம் நிவாரண வெளியேற்றும் துறைமுகங்கள், இரைச்சல் குறைப்புக்கான நிலையான மஃப்ளர் நிறுவலுடன் இணக்கமானது
• டிரைவ் பயன்முறை: நேராக கையேடு நெம்புகோல் மாற்று செயல்பாடு
• கட்டமைப்பு அம்சம்: உயர் துல்லியமான ஸ்பூல் வகை, அதிக வலிமை கொண்ட அலுமினிய அலாய் பாடி, ஸ்பிரிங் ரீசெட் / ஸ்டீல் பால் நிலைப்படுத்தல் அமைப்பு நிலையான செயல்பாட்டிற்கு
2.1 ஸ்பிரிங் மேனுவல் ரீசெட் வகை (4H210/310/410)
• வேலை செய்யும் கொள்கை: ஏர் சர்க்யூட்டை ரிவர்ஸ் செய்ய நெம்புகோலை மாற்றவும்; கைகளை விடுவித்த பிறகு ஸ்பிரிங் ஃபோர்ஸ் மூலம் நெம்புகோல் தானாகவே மீட்டமைக்கப்படும்.
• முக்கிய பண்புகள்: கை வெளியீடு, சிறந்த தவறான எதிர்ப்பு செயல்திறன் மற்றும் உயர் செயல்பாட்டு பாதுகாப்புடன் உடனடி மீட்டமைப்பு.
• வழக்கமான மாதிரி: 4H210-08 (G1/4 போர்ட், 5/2 வழி வசந்த மீட்டமைப்பு கையேடு வால்வு)
2.2 கைமுறை பூட்டுதல் வகை (4H210L/310L)
• வேலை செய்யும் கொள்கை: நெம்புகோல் சுய-பூட்டுதல் அமைப்புடன் பொருத்தப்பட்டுள்ளது. வால்வு மாறிய பிறகு தலைகீழ் நிலையை பராமரிக்கிறது மற்றும் திரும்புவதற்கு கைமுறையாக மீட்டமைக்க வேண்டும்.
• முக்கிய பண்புகள்: நிலையான நிலைப்படுத்தல் மற்றும் நீண்ட கால நிலைப் பிடிப்பு, தற்செயலான தொடுதல் மற்றும் தவறான இயக்கத்தைத் திறம்பட தடுக்கும், நீண்ட கால வேலை நிலைமைகளுக்கு ஏற்றது.
• வழக்கமான மாதிரி: 4H210L-08 (G1/4 போர்ட், 5/2 வழி பூட்டுதல் கையேடு வால்வு)
4H230/330/430 தொடர் 5/3 வழி கையேடு வால்வுகள் இரட்டை-நிலையான எஃகு பந்து பொருத்துதல் வடிவமைப்பை ஏற்றுக்கொள்கின்றன, மேம்பட்ட நியூமேடிக் கட்டுப்பாடு தேவைகளைப் பூர்த்தி செய்ய மூன்று தொழில்முறை நடுத்தர நிலை செயல்பாடுகளுடன்.
• மூடிய மையம் (சி வகை): நடு நிலையில் முழுமையாக மூடப்பட்டது. இடைநிறுத்தப்பட்ட மற்றும் செங்குத்து நிலையங்களுக்கு சிலிண்டர் பூட்டுதல், அழுத்தத்தை வைத்திருத்தல் மற்றும் வீழ்ச்சி எதிர்ப்பு பாதுகாப்பு ஆகியவற்றை உணர்கிறது.வழக்கமான மாதிரி: 4H230C-08
• வெளியேற்ற மையம் (E வகை): A/B பணிபுரியும் போர்ட்கள் நடு நிலையில் உள்ள எக்ஸாஸ்ட் போர்ட்களுடன் தொடர்பு கொள்கின்றன. கணினி அழுத்தத்தை முழுமையாக வெளியிடுகிறது, இலவச சிலிண்டர் மிதவை, கைமுறை உபகரண பிழைத்திருத்தம் மற்றும் பாதுகாப்பு பாதுகாப்பை செயல்படுத்துகிறது.வழக்கமான மாதிரி: 4H230E-08
• அழுத்த மையம் (பி வகை): பி ஏர் இன்லெட் நடு நிலையில் உள்ள ஏ/பி போர்ட்களுடன் தொடர்பு கொள்கிறது, இரட்டை-செயல்படும் சிலிண்டரை ஒற்றை-நடிப்பு வெளியீட்டிற்கு ஒத்திசைவான கிளாம்பிங் மற்றும் ஃபோர்ஸ் பேலன்ஸ் கன்ட்ரோலுக்கு மாற்றுகிறது.வழக்கமான மாதிரி: 4H230P-08
1. குறியீட்டு தர்க்கம்: 4H [அளவு குறியீடு] [செயல்பாடு குறியீடு] - [போர்ட் அளவு]
|
குறியீடு பிரிவு |
விரிவான வரையறை |
|
4H |
5/2 & 5/3 வழி கையேடு நெம்புகோல் வால்வு தொடர் |
|
அளவு குறியீடு |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
செயல்பாட்டுக் குறியீடு |
10=5/2 வழி வசந்த மீட்டமைப்பு; 10L=5/2 வழி பூட்டுதல் வகை; 30C/30E/30P=5/3 வழி மூடப்பட்டது/எக்ஸாஸ்ட்/பிரஷர் சென்டர் |
|
துறைமுக அளவு |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. மெயின்ஸ்ட்ரீம் பொதுவான மாதிரிகள்
• 4H210-08: 5/2 வழி வசந்த மீட்டமைப்பு, G1/4 போர்ட் உலகளாவிய கையேடு வால்வு
• 4H210L-08: 5/2 வழி சுய-பூட்டுதல் நீண்ட கால நிலை வைத்திருக்கும் வகை
• 4H230C-08: 5/3 வழி மூடிய மையம், சிலிண்டர் பிரஷர் ஹோல்டிங் & லாக்கிங் மாடல்
• 4H310-10: 5/2 வழி வசந்த மீட்டமைப்பு, G3/8 பெரிய ஓட்டம் கையேடு கட்டுப்பாட்டு வால்வு
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை செய்யும் ஊடகம் |
வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm) |
|
வேலை அழுத்த வரம்பு |
0.15～0.8MPa |
|
ஆதார அழுத்தம் |
1.2MPa |
|
வேலை வெப்பநிலை வரம்பு |
-20℃～+70℃ |
|
லூப்ரிகேஷன் தேவை |
லூப் இல்லாத வடிவமைப்பு (சிறப்பு வேலை நிலைமைகளுக்கு விருப்பமான உயவு) |
|
4H210-08 ஓட்ட அளவுரு |
பயனுள்ள பகுதி 17.0mm², Cv=1.0 |
|
4H310-10 ஓட்ட அளவுரு |
பயனுள்ள பகுதி 28.0mm², Cv=1.65 |
|
உடல் பொருள் |
அதிக வலிமை கொண்ட அலுமினிய கலவை |
• தூய கையேடு வெடிப்பு-சான்று பாதுகாப்பு செயல்திறன்: மின் கூறுகள் மற்றும் மின்சாரம் தேவை இல்லை, தீப்பொறி ஆபத்து இல்லை. தீப்பற்றக்கூடிய, வெடிக்கும் மற்றும் தூசி நிறைந்த சூழல்களில் உபகரண பிழைத்திருத்தம், அவசரகால நிறுத்த செயல்பாடு மற்றும் கைமுறை கட்டுப்பாடு ஆகியவற்றிற்கு மிகவும் பொருத்தமானது.
• முழு காட்சிகளுக்கான இரட்டை நிலைப்படுத்தல் முறைகள்: உடனடி பாதுகாப்பு மீட்டமைப்பு மற்றும் தவறான செயல்பாட்டிற்கு எதிரான வசந்த மீட்டமைப்பு வகை; நீண்ட கால நிலையான நிலைப் பிடிப்புக்கான பூட்டு வகை, குறுகிய நேர ஜாக் மற்றும் நீண்ட கால வேலை நிலைமைகளை உள்ளடக்கியது.
• பல்துறை மூன்று நிலை நடுத்தர செயல்பாடுகள்: சிலிண்டர் லாக்கிங் & பிரஷர் ஹோல்டிங், சிஸ்டம் பாதுகாப்பு அழுத்தம் நிவாரணம் மற்றும் ஒத்திசைவான கிளாம்பிங் பேலன்ஸ் கட்டுப்பாடு ஆகியவற்றை உணர மூன்று நடுத்தர முறைகள் C/E/P பொருத்தப்பட்டுள்ளன.
• நெகிழ்வான மற்றும் உலகளாவிய நிறுவல்: பல கோண நிலையான நிறுவலுடன் பேனல் மவுண்டிங் மற்றும் பேஸ் மவுண்டிங்கை ஆதரிக்கிறது. நிறுவல் பரிமாணங்களில் 4V மின்சார கட்டுப்பாட்டு வால்வுகள் மற்றும் 4A நியூமேடிக் கட்டுப்பாட்டு வால்வுகளுடன் முற்றிலும் உலகளாவிய மற்றும் பரிமாற்றம் செய்யக்கூடியது.
• நிலையான மற்றும் நீடித்த செயல்பாடு: துல்லியமான ஸ்பூல் பொருத்தம் மற்றும் எஃகு பந்து பொருத்துதல் அமைப்பு தெளிவான கை உணர்வு, மிருதுவான தலைகீழ், குறைந்த உராய்வு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை உறுதி செய்கிறது.
• கைமுறை பிழைத்திருத்தம், ஜாக் ஆபரேஷன் மற்றும் டபுள் ஆக்டிங் சிலிண்டர்களின் பராமரிப்பு பாதுகாப்பு கட்டுப்பாடு
• பாதுகாப்பு கதவு இன்டர்லாக் மற்றும் எமர்ஜென்சி ஸ்டாப் நியூமேடிக் சர்க்யூட்கள், வெடிப்பு-ஆதார மண்டலங்களுக்கான கையேடு கட்டுப்பாடு
• மின்சக்தி அல்லாத உபகரணங்கள் மற்றும் தானியங்கு உற்பத்திக் கோடுகளுக்கான கைமுறையான தலைகீழ் கட்டுப்பாடு
• 4V மின்காந்த வால்வுகள் மற்றும் 4A நியூமேடிக் வால்வுகளின் ஆன்-சைட் மாற்று மற்றும் பிழைத்திருத்தம் மின்சாரம்/நியூமேடிக்/மேனுவல் கண்ட்ரோல் மோடுகளின் நெகிழ்வான மாறுதலுக்கான
SOLH 4H தொடர் ரீசெட்/லாக்கிங் டூயல் பொசிஷனிங் மற்றும் C/E/P மூன்று நடுத்தர செயல்பாடுகளுடன் கூடிய உலகளாவிய 5/2 & 5/3 வழி கையேடு லீவர் வால்வு ஆகும். தூய கையேடு பாதுகாப்பு செயல்பாடு மற்றும் 4V/4A முழு பரிமாற்றம் ஆகியவற்றைக் கொண்டுள்ளது, இது நியூமேடிக் சிஸ்டம் மேனுவல் பிழைத்திருத்தம் மற்றும் பாதுகாப்பு அவசர நிறுத்தக் கட்டுப்பாட்டிற்கான நிலையான கையால் இயக்கப்படும் வால்வு ஆகும்.
