4V தொடர் 5/2 & 5/3 வே நியூமேடிக் சோலனாய்டு வால்வு | பைலட் இயக்கப்படும் திசைக் கட்டுப்பாட்டு வால்வு

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய அமைப்பு

     SOLH 4V தொடர் மிகவும் உலகளாவியதுபைலட்டால் இயக்கப்படும் நியூமேடிக் திசைக் கட்டுப்பாட்டு வால்வு தொழில்துறை ஆட்டோமேஷனுக்காக, மூடுதல்5/2 வழி (5-போர்ட் 2-நிலை) மற்றும்5/3 வழி (5-போர்ட் 3-நிலை) கட்டமைப்புகள். தொலைநோக்கி இயக்கம், இடைநிலை நிறுத்தம் மற்றும் இரட்டை-நடிப்பு சிலிண்டர்களின் அழுத்தத்தை வைத்திருக்கும் கட்டுப்பாட்டிற்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, இது ஸ்பூல்-வகை அமைப்பு மற்றும் உள் பைலட் இயக்கி ஆகியவற்றைக் கொண்டுள்ளது. நிலையான எலக்ட்ரானிக் நியூமேடிக் கட்டுப்பாட்டு அங்கமாக, இது தானியங்கி இயந்திரங்கள், பேக்கேஜிங் உபகரணங்கள், செயலாக்க ஜிக்ஸ் மற்றும் நிலையான செயல்திறன் மற்றும் பல்துறை செயல்பாடுகளுடன் நியூமேடிக் டிரான்ஸ்மிஷன் அமைப்புகளில் பரவலாக ஏற்றுக்கொள்ளப்படுகிறது.

  1.1 ஃபைவ்-போர்ட் நிலையான இடைமுக வரையறை

     • பி போர்ட்: பிரதான காற்று நுழைவாயில், காற்று விநியோக மூலத்துடன் இணைக்கப்பட்டுள்ளது

     • A/B வேலை செய்யும் துறைமுகங்கள்: அவுட்புட் போர்ட்கள், நீட்டிப்பு மற்றும் திரும்பப் பெறுதலைக் கட்டுப்படுத்த இரட்டை-செயல்பாட்டு சிலிண்டர்களின் இரண்டு அறைகளுடன் இணைக்கப்பட்டுள்ளன

     • R/S வெளியேற்றும் துறைமுகங்கள்: அழுத்தம் நிவாரண வெளியேற்றும் துறைமுகங்கள், பொதுவாக சத்தம் குறைப்பு மற்றும் மென்மையான காற்றோட்டத்திற்காக மஃப்லர்கள் பொருத்தப்பட்டிருக்கும்

  1.2 முக்கிய கட்டமைப்பு அம்சங்கள்

     • வால்வு கோர் அமைப்பு: உயர் துல்லியமான ஸ்லைடு நிரல் ஸ்பூல் வடிவமைப்பு, குறைந்த உராய்வு மற்றும் உணர்திறன் மாறுதல்

     • டிரைவ் பயன்முறைஉள் பைலட் இயக்கி, குறைந்த மின் நுகர்வு மற்றும் நிலையான தலைகீழ் செயல்திறன்

     • பொருந்தக்கூடிய பொருள்: இரட்டை-செயல்படும் நியூமேடிக் சிலிண்டர்களுக்கான முழு அளவிலான பொருத்தம்

2. 5/2 வழி வால்வு - அடிப்படை தலைகீழ் கட்டுப்பாடு

     5/2 வழி அமைப்பு என்பது 4V தொடரின் முக்கிய அடிப்படை மாதிரியாகும், இது ஒற்றை மின்சார கட்டுப்பாடு மற்றும் இரட்டை மின்சார கட்டுப்பாட்டு வகைகளாக பிரிக்கப்பட்டுள்ளது, இது பல்வேறு நியூமேடிக் லாஜிக் மற்றும் பாதுகாப்பு கட்டுப்பாடு தேவைகளுக்கு ஏற்ப மாற்றியமைக்கப்படுகிறது.

  2.1 ஒற்றை மின் கட்டுப்பாடு (4V110/210/310/410)

     • வேலை செய்யும் கொள்கை: ஒரு மின்காந்த சுருள் பொருத்தப்பட்ட மற்றும் வசந்த மீட்டமை. இயக்கப்படும் போது வால்வு தலைகீழாக மாறும் மற்றும் இயங்கும் போது தானாகவே ஸ்பிரிங் ஃபோர்ஸ் மூலம் மீட்டமைக்கப்படும்.

     • முக்கிய பண்புகள்: பவர்-ஆஃப் ரீசெட் வடிவமைப்பு தோல்வி-பாதுகாப்பான செயல்திறன், எளிமையான கட்டமைப்பு மற்றும் செலவு குறைந்ததாகும்.

     • வழக்கமான பயன்பாடுகள்: சாதாரண சிலிண்டர் ரெசிப்ரோகேட்டிங் மோஷன், எமர்ஜென்சி ஸ்டாப் ரீசெட் மெக்கானிசம், எளிமையான கிளாம்பிங் மற்றும் பொசிஷனிங் கருவி.

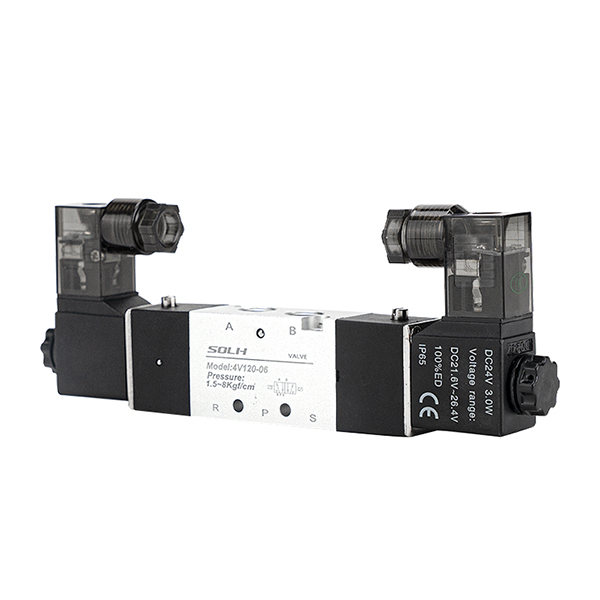

  2.2 இரட்டை மின் கட்டுப்பாடு (4V120/220/320/420)

     • வேலை செய்யும் கொள்கை: ரீசெட் ஸ்பிரிங் இல்லாமல் மாற்று கட்டுப்பாட்டுக்கான இரட்டை சுருள்கள். மின்சாரம் நிறுத்தப்பட்ட பிறகு வால்வு அதன் தற்போதைய நிலையை பராமரிக்கிறதுநினைவக தக்கவைப்பு செயல்பாடு.

     • முக்கிய பண்புகள்: உயர் நிலைப்படுத்தல் துல்லியம், ஆற்றல் சேமிப்பு (தலைகீழாக மாற்றும் போது மட்டும் மின் நுகர்வு), நிலையான பவர்-ஆஃப் பொசிஷன் ஹோல்டிங்.

     • வழக்கமான பயன்பாடுகள்: துல்லியமான ஸ்டேஷன் பொசிஷனிங், இன்டர்மீடியட் ஸ்ட்ரோக் ஸ்டாப், நீண்ட கால பிரஷர் ஹோல்டிங் மற்றும் ஃபிக்ஸட்-போசிஷன் லாக்கிங் காட்சிகள்.

3. 5/3 வழி வால்வு - இடைநிலை நிலை துல்லிய கட்டுப்பாடு

     5/3 வழி மூன்று-நிலை அமைப்பு இரண்டு-நிலை தலைகீழின் அடிப்படையில் ஒரு இடைநிலை நடுநிலை நிலையை சேர்க்கிறது, மேம்பட்ட நியூமேடிக் கட்டுப்பாட்டு கோரிக்கைகளை பூர்த்தி செய்ய மூன்று முக்கிய இடைநிலை செயல்பாடுகளை உணர்தல் (பொருந்தக்கூடிய மாதிரிகள்: 4V130/230/330/430).

  3.1 மூடிய மையம் (சி வகை)

     செயல்பாடு: அனைத்து துறைமுகங்களும் இடைநிலை நிலையில் முழுமையாக மூடப்பட்டன. சிலிண்டர் லாக்கிங் மற்றும் பிரஷர் ஹோல்டிங், சஸ்பென்ஷன் ஸ்டாப் மற்றும் ஆண்டிஃபாலிங் பாதுகாப்பை ஆதரிக்கிறது.

     காட்சி: ஜிக் லாக்கிங், செங்குத்து சிலிண்டர் எதிர்ப்பு சொட்டு, இடைநிலை நிலை நிலையான நிறுத்தம்.

  3.2 வெளியேற்ற மையம் (E வகை)

     செயல்பாடு: A/B பணிபுரியும் போர்ட்கள் இடைநிலை நிலையில் உள்ள எக்ஸாஸ்ட் போர்ட்களுடன் தொடர்பு கொள்கின்றன. கணினி அழுத்தத்தை வெளியிடுகிறது மற்றும் சிலிண்டர் சுதந்திரமாக மிதக்கிறது.

     காட்சி: உபகரணங்கள் பாதுகாப்பு அழுத்த நிவாரணம், கைமுறையாக இழுத்தல் மற்றும் பிழைத்திருத்தம், இயந்திர மீட்டமைப்பு பாதுகாப்பு.

  3.3 அழுத்த மையம் (பி வகை)

     செயல்பாடு: P ஏர் இன்லெட் இரண்டு A/B போர்ட்களுடனும் இடைநிலை நிலையில் தொடர்பு கொள்கிறது, இரட்டை-செயல்படும் சிலிண்டரை ஒற்றை-நடிப்பு வெளியீட்டிற்கு மாற்றுகிறது.

     காட்சி: சின்க்ரோனஸ் கிளாம்பிங், இருதரப்பு அழுத்தத்தை பராமரித்தல், சிறப்பு படை சமநிலை கட்டுப்பாடு.

4. மாதிரி குறியீட்டு விதிகள் மற்றும் பொதுவான விவரக்குறிப்புகள்

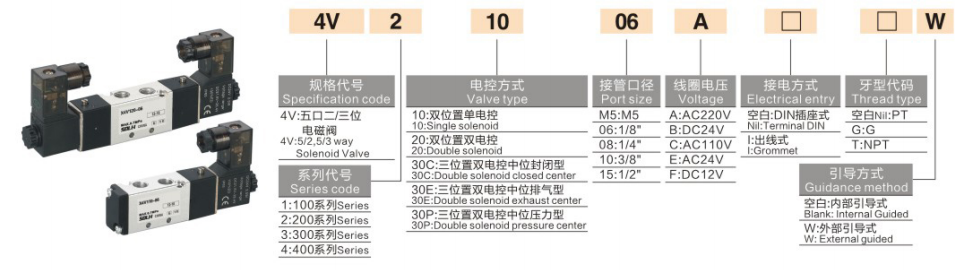

  1. குறியீட்டு தர்க்கம்: 4V [அளவு குறியீடு] [கட்டுப்பாடு/நடுத்தர செயல்பாட்டுக் குறியீடு] - [போர்ட் அளவு]

  2. பொதுவான பொதுவான மாதிரிகள்

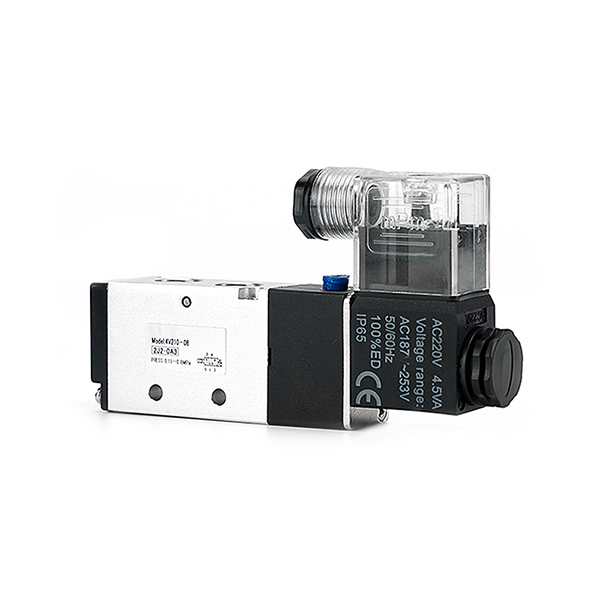

     • 4V210-08: G1/4 போர்ட், ஒற்றை மின்சார கட்டுப்பாடு, 5/2 வழி (மிகவும் உலகளாவிய நிலையான மாதிரி)

     • 4V220-08: G1/4 போர்ட், இரட்டை மின்சார கட்டுப்பாடு, 5/2 வழி (பவர் ஆஃப் மெமரி பொசிஷனிங்)

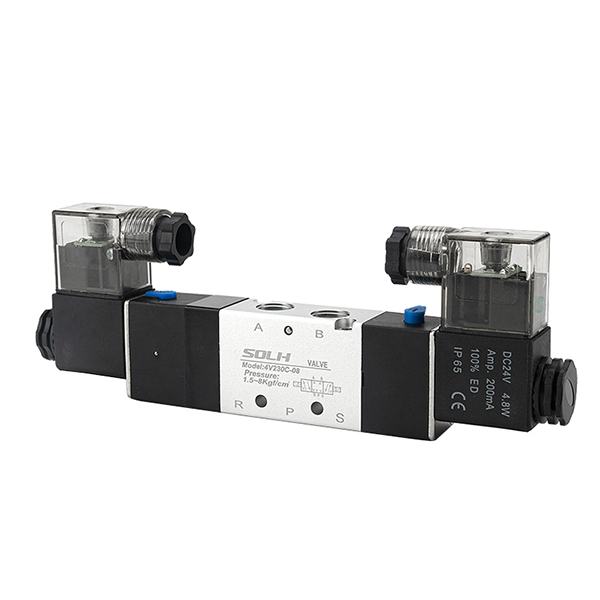

     • 4V230C-08: G1/4 போர்ட், 5/3 வழி மூடிய மையம் (சிலிண்டர் பூட்டுதல் மற்றும் அழுத்தத்தை வைத்திருத்தல்)

     • 4V310-10: G3/8 போர்ட், ஒற்றை மின்சார கட்டுப்பாடு, 5/2 வழி (பெரிய ஓட்டம் முக்கிய சுற்று கட்டுப்பாடு)

5. முக்கிய தொழில்நுட்ப அளவுருக்கள்

6. தொழில்முறை தேர்வு வழிகாட்டுதல்கள்

  6.1 5/2 வழி இரண்டு-நிலை தேர்வு

     • ஒற்றை மின்சார கட்டுப்பாடு: வழக்கமான பரஸ்பர இயக்கம் மற்றும் பாதுகாப்பு ரீசெட் காட்சிகளுக்கு முன்னுரிமை, தானியங்கி பவர் ஆஃப் ரிட்டர்ன் மற்றும் ஃபெயில்-சேஃப் ஆபரேஷன் ஆகியவற்றைக் கொண்டுள்ளது.

     • இரட்டை மின் கட்டுப்பாடு: நிலைப்படுத்தல் நிலையங்களுக்கு முன்னுரிமை, இடைநிலை நிறுத்தம் மற்றும் நீண்ட கால ஹோல்டிங் காட்சிகள், பவர்-ஆஃப் நினைவகம் மற்றும் துல்லியமான பொருத்துதல் ஆகியவற்றைக் கொண்டுள்ளது.

  6.2 5/3 வழி மூன்று நிலை தேர்வு

     • வகை சி (மூடிய மையம்): சிலிண்டர் இடைநிலை பூட்டுதல், சஸ்பென்ஷன் ஹோல்டிங் மற்றும் ஆண்டிஃபாலிங் பாதுகாப்பு.

     • வகை E (வெளியேற்ற மையம்): உபகரணங்கள் பாதுகாப்பு அழுத்தம் நிவாரணம், இலவச மிதக்கும் மற்றும் கைமுறை பிழைத்திருத்தம் காட்சிகள்.

     • வகை பி (அழுத்த மையம்): சின்க்ரோனஸ் கிளாம்பிங், இருதரப்பு அழுத்தம் நிலைப்படுத்தல் மற்றும் சிறப்பு நியூமேடிக் சமநிலை கட்டுப்பாடு.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH 4V தொடர் 5/2 & 5/3 வழி பைலட்-இயக்கப்படும் நியூமேடிக் வால்வுகளை ஒற்றை/இரட்டை மின்சாரக் கட்டுப்பாடு மற்றும் மூன்று இடைநிலை செயல்பாடுகளுடன் உள்ளடக்கியது, இது தொழில்துறை நியூமேடிக் ரிவர்சிங், பொசிஷனிங், பிரஷர் ஹோல்டிங் மற்றும் டபுள்-ஆக்டிங் சிலிண்டர்களின் பாதுகாப்புக் கட்டுப்பாடு ஆகியவற்றுக்கான விருப்பமான நிலையான கூறு ஆகும்.
