5V தொடர் சோலனாய்டு வால்வு | 5/2 & 5/3 வழி உயர் அதிர்வெண் குறைந்த பவர் நியூமேடிக் கட்டுப்பாட்டு வால்வு

பிராண்ட்: SOLH by Richge Technology | AirTAC 5V தொடர் உயர்நிலை சோலனாய்டு வால்வுக்கான முழு இணக்கமான மாற்றீடு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH 5V தொடர் என்பது, AirTAC ஒரிஜினல் 5V தொடருடன் முழுமையாக மாற்றக்கூடிய உயர்நிலை 5-போர்ட் நியூமேடிக் திசை சோலனாய்டு வால்வு ஆகும். இது உள்ளடக்கியது5/2 வழி இரு நிலை மற்றும்5/3 வழி மூன்று நிலை செயல்பாட்டு வகைகள். குறைந்த-சக்தி ஆற்றல்-சேமிப்பு சுருள் வடிவமைப்புடன் மேம்பட்ட ஸ்பூல் ஸ்லைடிங் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது மிக நீண்ட சேவை வாழ்க்கை, நிலையான உயர் அதிர்வெண் மாறுதல் மற்றும் குறைந்த தோல்வி விகிதம் ஆகியவற்றைக் கொண்டுள்ளது. உள் பைலட் வெளியேற்ற அமைப்பு மற்றும் IP65 பாதுகாப்பு தரத்துடன், எலக்ட்ரானிக்ஸ், உணவு மற்றும் மருத்துவ சிகிச்சை போன்ற பணிச்சூழலை சுத்தம் செய்வதற்கு இது நட்புடன் உள்ளது. தொழில்ரீதியாக இரட்டை-செயல்படும் சிலிண்டர்களின் பரஸ்பர கட்டுப்பாட்டிற்குப் பயன்படுத்தப்படுகிறது, இது உயர்தர தானியங்கு நியூமேடிக் அமைப்புகளுக்கு விருப்பமான மையக் கட்டுப்பாட்டு வால்வாகும்.

  1.1 கோர் போர்ட் & செயல்பாடு வரையறை

     • 5-போர்ட் கட்டமைப்பு: P (முதன்மை காற்று நுழைவாயில்), A/B (இரட்டை வேலை செய்யும் கடைகள்), R/S (இரட்டை சுயாதீன வெளியேற்ற துறைமுகங்கள்)

     • 5/2 வழி இரண்டு-நிலை: ஒற்றை-திசை தலைகீழ் செயல்பாடு, சிலிண்டர் நீட்டிப்பு மற்றும் திரும்பப் பெறுதல் சுழற்சி கட்டுப்பாட்டை நிறைவு செய்கிறது

     • 5/3 வழி மூன்று நிலை: நடுத்தர நடுநிலை நிலை, சிலிண்டர் ஸ்டாப் ஹோல்டிங், அழுத்தத்தை பராமரித்தல் மற்றும் முழு வெளியேற்றத்தை மீட்டமைக்கும் செயல்பாடுகளை ஆதரிக்கிறது

     • முக்கிய பயன்பாடு: அனைத்து இரட்டை-செயல்பாட்டு நியூமேடிக் சிலிண்டர்களின் முழு-ஸ்ட்ரோக் ரெசிப்ரோகேட்டிங் ஆபரேஷன் கண்ட்ரோலுக்கு சிறப்பு.

2. முக்கிய தயாரிப்பு வகைப்பாடு & செயல்பாட்டு தர்க்கம்

  2.1 5/2 வழி இரு-புள்ளி சோலனாய்டு வால்வு

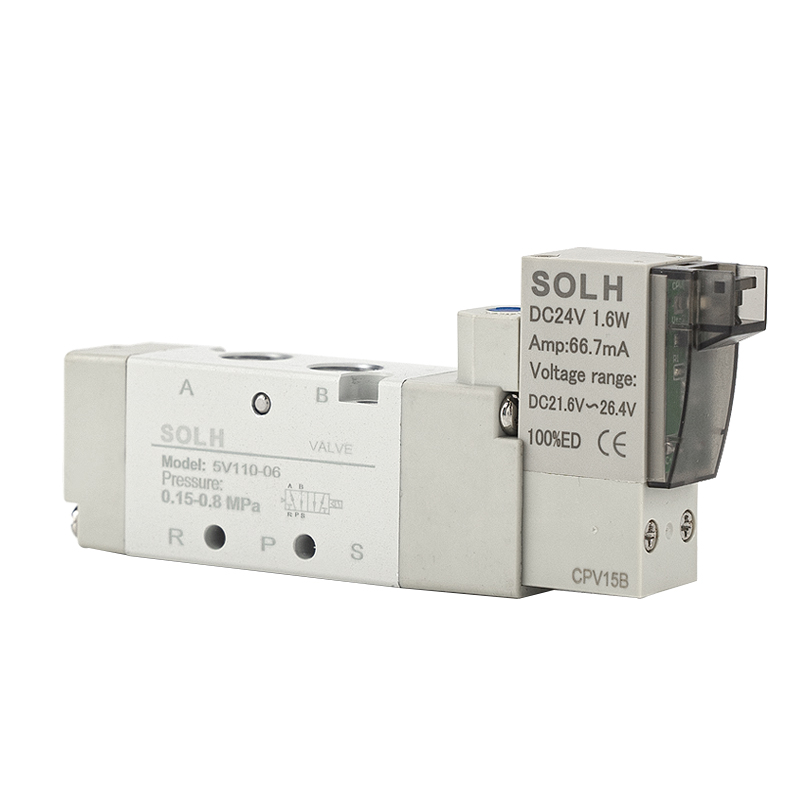

     • ஒற்றை மின் கட்டுப்பாடு (5V110/210/310): திசை மாறுவதற்கு மின்மயமாக்கப்பட்டது, பவர்-ஆஃப் தானியங்கி ஸ்பிரிங் ரீசெட், வழக்கமான ரெசிப்ரோகேட்டிங் ஜாக் கட்டுப்பாட்டுக்கு ஏற்றது

     • இரட்டை மின் கட்டுப்பாடு (5V120/220/320): ரிவர்சிங் ஆக்ஷன், பவர்-ஆஃப் ஸ்டேட் மெமரி & சுய-ஹோல்டிங் ஆகியவற்றை முடிக்க மின்மயமாக்கப்பட்டது, நீண்ட கால நிலை பூட்டுதல் வேலை நிலைமைகளுக்கு ஏற்றது

  2.2 5/3 வழி மூன்று-புள்ளி சோலனாய்டு வால்வு (இரட்டை மின் கட்டுப்பாடு)

     பல்வேறு ஆன்-சைட் செயல்முறை தேவைகளை பூர்த்தி செய்ய மூன்று விருப்பமான மைய நடுநிலை செயல்பாடுகள்:

     • 30C (மத்திய மூடியது): மத்திய நிலை P போர்ட் மூடப்பட்டது, A/B போர்ட்கள் R/S எக்ஸாஸ்ட் போர்ட்களுடன் தொடர்பு கொள்கின்றன, சிலிண்டர் நிறுத்தத்தை உணர்ந்து எந்த ஸ்ட்ரோக் நிலையிலும் அழுத்தத்தை வைத்திருக்கின்றன

     • 30E (மத்திய வெளியேற்றம்): மத்திய நிலை P போர்ட் மூடப்பட்டது, A/B டூயல் போர்ட்கள் முழுமையாக தீர்ந்துவிட்டன, எஞ்சிய அழுத்தம் இல்லாமல் சிலிண்டர் விரைவாக மீட்டமைக்கப்படும்

     • 30P (மத்திய அழுத்தம் தாங்கும்): மைய நிலை P போர்ட் A/B போர்ட்களுடன் தொடர்பு கொள்கிறது, R/S வெளியேற்றும் துறைமுகங்கள் மூடப்பட்டு, கணினி குழாய் அழுத்தத்தை நிலையாக பராமரிக்கிறது

3. மெயின்ஸ்ட்ரீம் மாதிரிகள், காலிபர் & ஃப்ளோ அளவுருக்கள்

4. முக்கிய தொழில்நுட்ப அளவுருக்கள்

5. மாதிரி குறியீட்டு விரைவு விளக்கம்

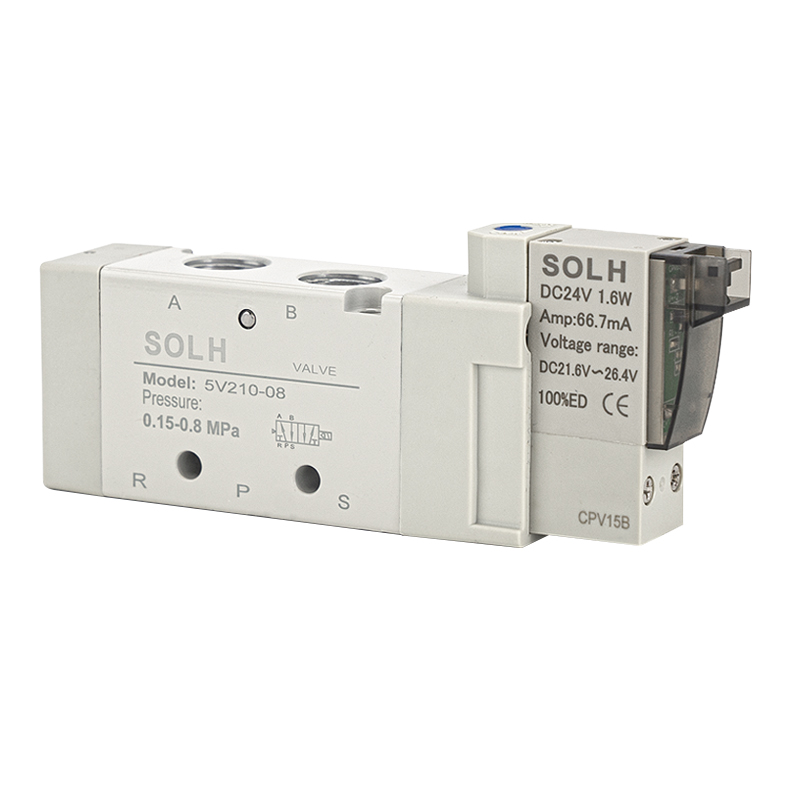

     5V210-08 DC24V ஐ நிலையான எடுத்துக்காட்டு

     • 5V: 5-போர்ட் 2/3 நிலை நியூமேடிக் சோலனாய்டு வால்வுக்கான தொடர் குறியீடு

     • 2: 200 தொடர் விவரக்குறிப்பு, G1/8 & G1/4 முக்கிய நீரோட்ட காலிபருடன் தொடர்புடையது

     • 10: ஒற்றை மின்சார கட்டுப்பாடு 2-நிலை வகை;20 = இரட்டை மின் கட்டுப்பாடு வகை;30C/E/P = 3-நிலை மைய செயல்பாட்டு வகை

     • 08: இடைமுகம் காலிபர் G1/4;06 = G1/8;M5 = மைக்ரோ M5 நூல்

     • DC24V: மதிப்பிடப்பட்ட மின்னழுத்தம்;B DC24V என்பதன் சுருக்கம்,A AC220V ஐக் குறிக்கிறது, பல மின்னழுத்த விருப்பங்கள் உள்ளன

6. முக்கிய தயாரிப்பு நன்மைகள்

     • குறைந்த சக்தி மற்றும் மிக நீண்ட சேவை வாழ்க்கை: 0.9W குறைந்த சக்தி ஆற்றல் சேமிப்பு சுருள் நீண்ட கால இயக்க ஆற்றல் நுகர்வு குறைக்கிறது. குறைந்த உராய்வு எதிர்ப்பைக் கொண்ட உயர்-துல்லியமான ஸ்பூல் சீல் கட்டமைப்பை ஏற்றுக்கொள்வது, இது 30 மில்லியனுக்கும் அதிகமான நிலையான மாறுதல் சுழற்சிகளை ஆதரிக்கிறது மற்றும் பிற்கால பராமரிப்பு அதிர்வெண்ணைக் குறைக்கிறது.

     • அல்ட்ரா-ஃபாஸ்ட் ஹை-ஃப்ரீக்வென்சி ரெஸ்பான்ஸ்: உகந்த உள் காற்றுப் பாதை வடிவமைப்பு 0.05 வினாடிகளுக்குள் மறுமொழி நேரத்தை அடைகிறது, தானியங்கு உற்பத்திக் கோடுகளின் உயர் அதிர்வெண் சுழற்சி நடவடிக்கை தேவைகளுக்கு ஏற்றவாறு மாற்றியமைக்கிறது.

     • தூய்மையான சூழல் தழுவல்: உள்ளமைக்கப்பட்ட மையப்படுத்தப்பட்ட உள் பைலட் வெளியேற்ற அமைப்பு வெளிப்புற எண்ணெய் மற்றும் எரிவாயு வழிதல் மாசுபாட்டைத் தவிர்க்கிறது, எலக்ட்ரானிக்ஸ், உணவு மற்றும் மருத்துவத் தொழில்களின் தூசி இல்லாத மற்றும் சுத்தமான உற்பத்தித் தரங்களை முழுமையாக பூர்த்தி செய்கிறது.

     • வலுவான ஒருங்கிணைப்பு & வசதியான பிழைத்திருத்தம்: உபகரண இடத்தைச் சேமிக்க, பன்மடங்கு வால்வு வங்கி ஒருங்கிணைந்த நிறுவலை ஆதரிக்கவும். ஒற்றை வால்வு பிழைத்திருத்தம் மற்றும் உபகரண சோதனை செயல்பாட்டை எளிதாக்கும், வால்வு உடலில் கையேடு பொத்தான் பொருத்தப்பட்டுள்ளது.

     • நிலையான & வானிலை-எதிர்ப்பு செயல்திறன்: பரந்த வெப்பநிலை தழுவல் வரம்பு மற்றும் IP65 தூசி எதிர்ப்பு மற்றும் நீர்ப்புகா தரம், சிக்கலான உட்புற மற்றும் வெளிப்புற தொழில்துறை சூழல்களில் நிலையான செயல்பாடு.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • டபுள் ஆக்டிங் சிலிண்டர் ரெசிப்ரோகேட்டிங் கண்ட்ரோல்: தானியங்கி கையாளுதல், மெட்டீரியல் புஷிங், ஃபிக்சர் கிளாம்பிங், ரோட்டரி பொசிஷனிங் மற்றும் பிற நியூமேடிக் ரெசிப்ரோகேட்டிங் செயல்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

     • உயர்தர தானியங்கு உற்பத்திக் கோடுகள்: ஆட்டோமோட்டிவ் வெல்டிங் கோடுகள், பேக்கேஜிங் சீல் & கட்டிங், எலக்ட்ரானிக் மேற்பரப்பு மவுண்டிங், உணவு நிரப்புதல் மற்றும் பிற துல்லியமான ஆட்டோமேஷன் கருவிகளுக்குப் பயன்படுத்தப்படுகிறது.

     • உயர் அதிர்வெண் மற்றும் சுத்தமான வேலை நிலைமைகள்: அடிக்கடி தலைகீழாக மாற்றுதல், பூஜ்ஜிய மாசுபாடு மற்றும் நீண்ட கால நிலையான தொடர்ச்சியான செயல்பாடு தேவைப்படும் தொழில்துறை சூழ்நிலைகளுக்கு விருப்பமான வால்வு வகை.

8. தேர்வு வேறுபாடு: 5V தொடர் vs 4V தொடர் சோலனாய்டு வால்வு

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH 5V தொடர் குறைந்த மின் நுகர்வு, மிக நீண்ட சேவை வாழ்க்கை மற்றும் வேகமான உயர் அதிர்வெண் மாறுதல் செயல்திறன் கொண்ட உயர்நிலை 5/2 & 5/3 வழி நியூமேடிக் சோலனாய்டு வால்வு ஆகும். சுத்தமான உள் வெளியேற்றம் மற்றும் IP65 நீர்ப்புகா & தூசிப்புகா வடிவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது இரட்டை-செயல்படும் சிலிண்டர்கள் மற்றும் உயர்தர சுத்தமான தானியங்கி நியூமேடிக் அமைப்புகளுக்கான உகந்த மையக் கட்டுப்பாட்டு வால்வாகும், இது AirTAC அசல் 5V தொடருடன் முழுமையாக இணக்கமானது.
