ARM5 தொடர் அல்ட்ரா-காம்பாக்ட் பிரஷர் ரெகுலேட்டர் (ARM5S)

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

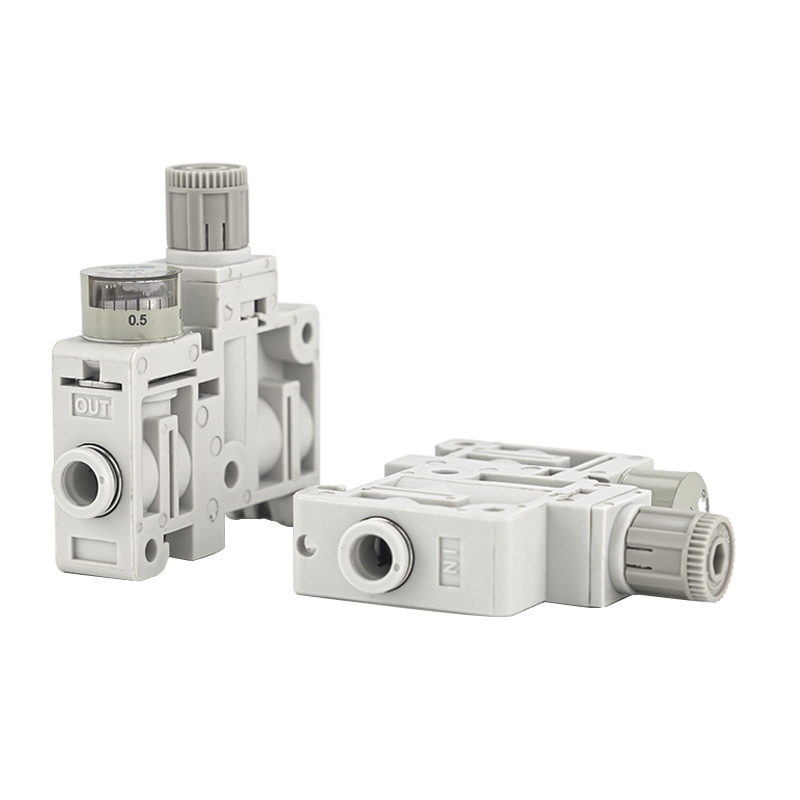

     ARM5 சிங்கிள் ரெகுலேட்டர் மாடல் ARM5S என்பது 14மிமீ அல்ட்ரா-நெரோ டைரக்ட்-ஆக்டிங் பிஸ்டன் பிரஷர் ரெகுலேட்டர் ஆகும், இது உள்ளமைக்கப்பட்ட நிலையான ரிவர்ஸ் ஃப்ளோ செயல்பாட்டைக் கொண்டுள்ளது. இது சிறிய பரிமாணங்கள், விருப்பமான ஒற்றை சுயாதீன நிறுவல் அல்லது பன்மடங்கு அடுக்கப்பட்ட அசெம்பிளி, ஒருங்கிணைந்த ஒன்-டச் புஷ்-இன் கனெக்டர்கள் மற்றும் உயர்-துல்லிய அழுத்தம் டியூனிங் ஆகியவற்றைக் கொண்டுள்ளது. இந்த மினி ரெகுலேட்டர் கண்டிப்பான இட வரம்பு தேவைகளுடன் மினியேச்சர் நியூமேடிக் சர்க்யூட்டுகளுக்காக தனிப்பயனாக்கப்பட்டுள்ளது.

கட்டமைப்பு மற்றும் வேலை கொள்கை

     · நேரடியாக செயல்படும் பிஸ்டன் கட்டுமானம்; நிவாரணப் பதிப்பு நிலையானது, நிவாரணமற்ற பதிப்பு விருப்பமானது

     ஸ்டாண்டர்ட் ரிவர்ஸ் ஃப்ளோ டிசைன், அவுட்லெட் போர்ட்டிலிருந்து இன்லெட் போர்ட் வரை பின்வாங்கலை அனுமதிக்கிறது

     · φ4, φ6, 5/32" மற்றும் 1/4" குழாய்களுக்கு நேராக மற்றும் முழங்கை வகைகளில் ஒருங்கிணைந்த புஷ்-இன் பொருத்துதல்கள் கிடைக்கின்றன

     · இரண்டு மவுண்டிங் தீர்வுகள்: நேரடி பேனல் மவுண்டிங் மற்றும் டிஐஎன் ரெயில் மவுண்டிங்

     · அல்ட்ரா-லைட் உடல் எடை வெறும் 33 கிராம்

முக்கிய முக்கிய அம்சங்கள்

     1. 14மிமீ அல்ட்ரா-காம்பாக்ட் நாரோ ஹவுசிங், உடல் அகலம் 14மிமீ மட்டுமே, வால்யூம் வழக்கமான AR20 ஸ்டாண்டர்ட் ரெகுலேட்டர்களில் 1/7 ஆகக் குறைக்கப்பட்டது. இது உட்பொதிக்கப்பட்ட இயந்திரங்கள், கட்டுப்பாட்டு பேனல்கள் மற்றும் சிறிய சிறிய ஜிக்களுக்குள் தடையின்றி பொருந்துகிறது.

     2. உயர் துல்லியமான அனுசரிப்பு அழுத்தம் சரிசெய்யக்கூடிய அழுத்த வரம்பு 0.05–0.7 MPa உள்ளடக்கியது. நிலையான நிவாரண மாதிரியானது நிலையான வெளியீட்டிற்கு தானாகவே அதிகப்படியான அழுத்தத்தை வெளியிடுகிறது; விருப்பமான அல்லாத நிவாரண மாதிரி சிறந்த அழுத்தம் தக்கவைப்பு செயல்திறனை வழங்குகிறது.

     3. பில்ட்-இன் ஸ்டாண்டர்ட் ரிவர்ஸ் ஃப்ளோ செயல்பாடு, அவுட்லெட் அழுத்தம் உள்ளீட்டு அழுத்தத்தை தாண்டியவுடன் உள் சேனல் தானாகவே திறக்கும். ஒட்டுமொத்த ஏர் சர்க்யூட் அமைப்பை எளிமையாக்க, சோலனாய்டு வால்வுகளின் கீழ்நோக்கி நேரடியாக நிறுவலாம்.

     4. Flexible Connectors & Multiple Mounting WaysStraight மற்றும் elbow fittings ஆகியவை இன்லெட் மற்றும் அவுட்லெட் போர்ட்களுக்கு ஒன்றுக்கொன்று மாறக்கூடியவை. ரெகுலேட்டர் நேரடி நிர்ணயம் மற்றும் டிஐஎன் ரயில் ஸ்டாக்கிங்கை ஆதரிக்கிறது, விருப்பமான பக்கவாட்டில் பொருத்தப்பட்ட பிரஷர் கேஜ் 0.8MPa என மதிப்பிடப்பட்டுள்ளது.

     5. அரிப்பை எதிர்க்கும் & நீண்ட சேவை ஆயுள் இணைந்த பிசின் மற்றும் அலுமினிய அலாய் வீடுகள் அரிப்பை எதிர்க்கும். பொருந்தக்கூடிய சுற்றுப்புற வெப்பநிலை -5℃ முதல் +60℃ வரை இருக்கும். உயவு இல்லாத செயல்பாடு நிலையான நீண்ட கால சைக்கிள் ஓட்டுதல் செயல்திறனை உறுதி செய்கிறது.

தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை

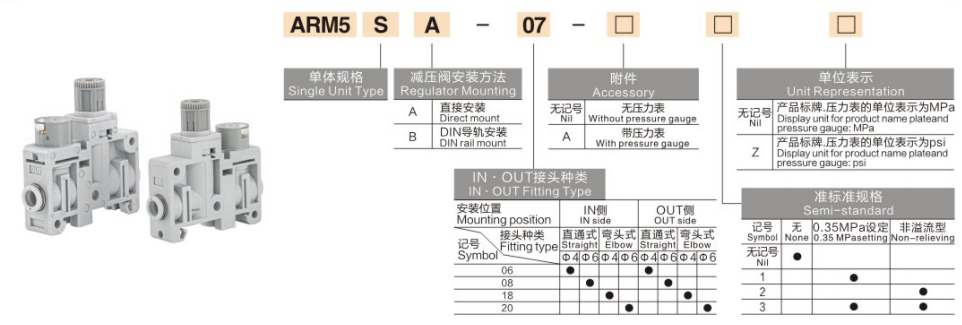

மாதிரி குறியீடு விளக்கம்

எடுத்துக்காட்டு: ARM5SA-07-A

     · ARM5S: ஒற்றை சுயாதீன சீராக்கி அமைப்பு

     · A: DIN ரயில் மவுண்ட்; பி: நேரடி பேனல் மவுண்ட்

     · 07: பொருத்துதல் உள்ளமைவு (φ6 குழாய்க்கு நேராக + வெளியே நேராக)

     · A: பக்க அழுத்த அளவோடு பொருத்தப்பட்டுள்ளது; வெற்று = கேஜ் இல்லாமல்

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     3C எலக்ட்ரானிக்ஸ், மருத்துவ சாதனங்கள் மற்றும் சிறிய ரோபோக்களுக்கான மினியேச்சர் ஆட்டோமேஷன் உபகரணங்கள் மற்றும் துல்லியமான ஜிக்க்கள், மிகக் குறைந்த நிறுவல் இடவசதியுடன் கூடிய உபகரணத் தளவமைப்புகள் மைக்ரோ-ஃப்ளோ துல்லியக் கட்டுப்பாடு: காற்று வீசுதல், வெற்றிட உறிஞ்சுதல், திரவ விநியோகம் மற்றும் நிலைப்படுத்தல் இயக்கம், பல-சுற்றுகள் இணைக்கப்பட்ட ஸ்டேக்கிங் அமைப்புகள், S10 வால்யூட் வரை நிறுவப்பட்ட ஸ்டேஷனரிகளுக்குப் பின்னால் ஆதரவு. தலைகீழ் ஓட்டம் பண்பு

ஒரு வாக்கியத்தின் சுருக்கம்

     ARM5S மினி பிரஷர் ரெகுலேட்டரில் 14மிமீ அல்ட்ரா-நாரோ பிஸ்டன் அமைப்பு, நிலையான ரிவர்ஸ் ஃப்ளோ டிசைன், ஒருங்கிணைந்த புஷ்-இன் பொருத்துதல்கள், சிங்கிள்/மேனிஃபோல்ட் மவுண்டிங் மற்றும் 33 கிராம் லைட்வெயிட் பாடி ஆகியவற்றைக் கொண்டுள்ளது, இது மைக்ரோ துல்லியமான நியூமேடிக் பிரஷர் கன்ட்ரோலுக்கு விருப்பமான தீர்வாக செயல்படுகிறது. மெட்டா டைட்டில் & மெட்டா டிஸ்டிரிக்ஷன் மினிட்ராக்ட் தலைப்பு: 14mm ARMeta தலைப்பு: சீராக்கி | ரிச்ஜ் டெக்னாலஜி மெட்டா விளக்கம்: ரிச்ஜ் ஏஆர்எம்5எஸ் மினியேச்சர் நியூமேடிக் ரெகுலேட்டர், ரிவர்ஸ் ரிவர்ஸ் ஃப்ளோ, டிஐஎன் ரெயில் மேனிஃபோல்ட் மவுண்ட், சிறிய துல்லியமான ஆட்டோமேஷன் சர்க்யூட்களுக்கான இலகுரக 33 கிராம் வடிவமைப்பு.
