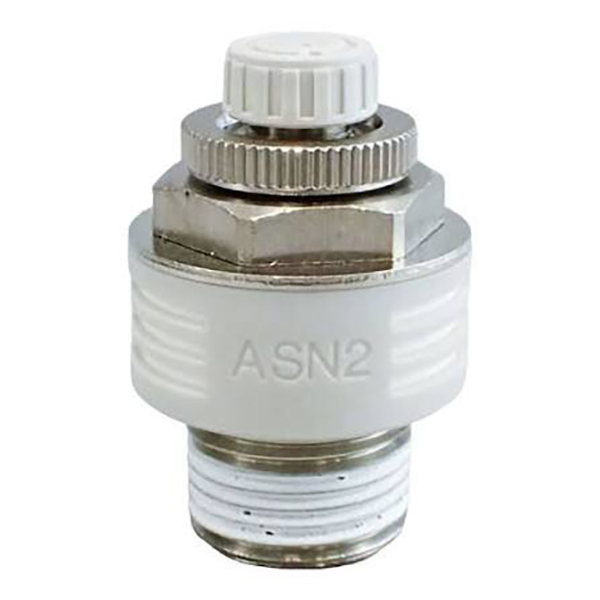

சைலன்சருடன் கூடிய ASN2 தொடர் எக்ஸாஸ்ட் த்ரோட்டில் வால்வு

ASN2 சீரிஸ் எக்ஸாஸ்ட் த்ரோட்டில் வால்வ் உடன் சைலன்சர் | ஒருங்கிணைந்த வேகக் கட்டுப்பாடு & இரைச்சல் குறைப்பு வால்வு

பிராண்ட்: SOLH by Richge Technology | SMC இணக்கமான ஒருங்கிணைந்த நியூமேடிக் த்ரோட்டில் சைலன்சர் வால்வு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH ASN2 தொடர் ஒருஉள்ளமைக்கப்பட்ட சைலன்சருடன் ஆல்-இன்-ஒன் எக்ஸாஸ்ட் த்ரோட்டில் வால்வு, நியூமேடிக் சோலனாய்டு வால்வுகளின் EXH எக்ஸாஸ்ட் போர்ட்டில் நேரடியாக ஏற்றுவதற்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. இது ஒரு யூனிட்டில் வெளியேற்ற வேக ஒழுங்குமுறை மற்றும் இரைச்சல் குறைப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது, தனி சைலன்சர் நிறுவலின் தேவையை நீக்குகிறது. துல்லியமான ஊசி வால்வு த்ரோட்லிங் அமைப்பு மற்றும் ஆண்டி-ட்ராப் அட்ஜஸ்ட்மென்ட் டிசைனை ஏற்று, மேம்படுத்தப்பட்ட பிசின் வகை ASN2-A ஆனது இலகுரக உடல், துல்லியமான அளவிலான சரிசெய்தல் மற்றும் புஷ்-டவுன் லாக்கிங் செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது. இது நிலையான நியூமேடிக் சோலனாய்டு வால்வு சுற்றுகளுக்கான செலவு குறைந்த, விண்வெளி சேமிப்பு மற்றும் உயர் நிலைப்புத்தன்மை வெளியேற்ற வேகக் கட்டுப்பாட்டு தீர்வாகும்.

2. முக்கிய வேலை செயல்பாடுகள் & நன்மைகள்

     • சிறப்பு சோலனாய்டு EXH போர்ட் நிறுவல்: சிலிண்டர்-எண்ட் த்ரோட்டில் வால்வுகளிலிருந்து வேறுபட்டது, ASN2 ஆனது சோலனாய்டு வால்வு எக்ஸாஸ்ட் போர்ட்களில் பிரத்தியேகமாக நிறுவப்பட்டுள்ளது, இது தொழில்முறை அவுட்லெட் த்ரோட்லிங் வேக ஒழுங்குமுறைக்காக, ஒட்டுமொத்த நியூமேடிக் சர்க்யூட் அமைப்பை மேம்படுத்துகிறது.

     • துல்லியமான வெளியேற்ற த்ரோட்லிங் லாஜிக்: நிலையான அவுட்லெட் த்ரோட்லிங் கட்டுப்பாடு; கடிகார திசையில் சுழற்சி மெதுவான சிலிண்டர் இயக்கத்திற்கான காற்றோட்டத்தை குறைக்கிறது, எதிரெதிர் திசையில் சுழற்சி வேகமான செயல்பாட்டிற்கான காற்றோட்டத்தை அதிகரிக்கிறது, படியற்ற வேக சரிசெய்தலை உணர்கிறது.

     • உயர் திறன் ஒருங்கிணைந்த சைலன்சர்: உள்ளமைக்கப்பட்ட உயர்-செயல்திறன் இரைச்சல் குறைப்பு அமைப்பு, அதிகபட்ச ஓட்ட நிலைமைகளின் கீழ் கூட 20dB இரைச்சல் குறைப்பை அடைகிறது, நியூமேடிக் வெளியேற்ற இரைச்சல் மாசுபாட்டை திறம்பட தீர்க்கிறது.

     • ஊசி வால்வு எதிர்ப்பு சொட்டு அமைப்பு: அட்ஜஸ்ட்மென்ட் குமிழ், நீண்ட கால உபகரண அதிர்வினால் ஏற்படும் குமிழ் விழுவதைத் தடுக்கிறது மற்றும் அளவுரு விலகலைத் தடுக்கிறது, நிலையான நீண்ட கால செயல்பாட்டை உறுதி செய்கிறது.

3. மாதிரி குறியீட்டு விதிகள் & விவரக்குறிப்பு வரையறை

     வழக்கமான மாதிரி உதாரணம்: ASN2-02A

     • ASN2: சைலன்சருடன் ஒருங்கிணைந்த எக்ஸாஸ்ட் த்ரோட்டில் வால்வுக்கான தொடர் குறியீடு

     • காலிபர் குறியீடு: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • ஒரு பின்னொட்டு: மேம்படுத்தப்பட்ட இலகுரக பிசின் வகை, புஷ்-டவுன் லாக்கிங் அமைப்பு மற்றும் துல்லிய அளவிலான சாளரத்துடன் பொருத்தப்பட்டுள்ளது

     • எஸ் பின்னொட்டு: மேம்பட்ட இறுக்கத்திற்காக சீலிங் ஏஜெண்டுடன் முன் பூசப்பட்ட நூல்

     • N பின்னொட்டு: NPT அமெரிக்க நிலையான நூல் (இயல்பு பின்னொட்டு இல்லாமல் R நூல்)

4. முழு தொடர் தரநிலை விவரக்குறிப்புகள் & அளவுருக்கள்

5. முக்கிய தொழில்நுட்ப அளவுருக்கள்

6. ASN2-A ரெசின் வகையின் மேம்படுத்தப்பட்ட அம்சங்கள்

     • அல்ட்ரா-லைட்வெயிட் டிசைன்: அதிக வலிமை கொண்ட பிசின் பொருளை ஏற்றுக்கொள்கிறது, பாரம்பரிய மெட்டல் மெயின் பாடியுடன் ஒப்பிடும்போது எடை சுமார் 80% குறைகிறது, சோலனாய்டு வால்வு எக்ஸாஸ்ட் போர்ட்டில் சுமையை குறைக்கிறது.

     • துல்லியமான அளவிலான சாளரம்: வெர்னியர் அளவிலான காட்டி பொருத்தப்பட்ட, 1/4 வட்ட மைக்ரோ சரிசெய்தலை ஆதரிக்கிறது. ஓட்ட அளவுரு காணக்கூடியது மற்றும் அளவிடக்கூடியது, தரப்படுத்தப்பட்ட மற்றும் மீண்டும் செய்யக்கூடிய ஓட்ட மேலாண்மையை உணர்தல்.

     • வசதியான புஷ்-டவுன் லாக்கிங்: புதுமையான புஷ்-டவுன் குமிழ் பூட்டுதல் அமைப்பு. வேக சரிசெய்தலுக்குப் பிறகு, குமிழ் அழுத்துவதன் மூலம் அளவுரு நிலையைப் பூட்டலாம், சாதன அதிர்வுகளால் ஏற்படும் வேகச் சறுக்கலை திறம்பட தடுக்கிறது மற்றும் சீரான செயல்பாட்டுத் துல்லியத்தை உறுதி செய்கிறது.

7. மாதிரி தேர்வு வேறுபாடு: ASN2 vs AS / ASV / ASC தொடர்

8. நிறுவல் வழிகாட்டுதல்கள் மற்றும் முன்னெச்சரிக்கைகள்

     • நிலையான நிறுவல் முறை: தினசரி வேகத்தை சரிசெய்வதற்கு போதுமான இயக்க இடத்தை ஒதுக்கி, வால்வு உடலை வெளிப்புறமாக எதிர்கொள்ளும் வகையில் சோலனாய்டு வால்வு EXH எக்ஸாஸ்ட் போர்ட்டில் வால்வை நேரடியாக திருகவும்.

     • பொருந்தும் சர்க்யூட் கட்டுப்பாடுகள்: நடு நிலை சரிபார்ப்பு வால்வுகள் மற்றும் பைலட்-இயக்கப்படும் ஒரு வழி வால்வுகள் கொண்ட சுற்றுகளுக்குப் பொருந்தாது, இது அசாதாரண சிலிண்டர் செயல்பாடு மற்றும் நிலையற்ற செயல்பாட்டை ஏற்படுத்தலாம்.

     • அதிர்வு-சான்று பூட்டுதல் செயல்பாடு: காற்றோட்டம் மற்றும் வேக பிழைத்திருத்தத்தை முடித்த பிறகு, நீண்ட கால உபகரண அதிர்வுகளால் இயங்கும் வேக விலகலைத் தவிர்க்க, சரிசெய்தல் குமிழியைப் பூட்டவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH ASN2 தொடர் என்பது சோலனாய்டு வால்வு எக்ஸாஸ்ட் போர்ட்களுக்கு அர்ப்பணிக்கப்பட்ட ஒரு ஒருங்கிணைந்த எக்ஸாஸ்ட் த்ரோட்டில் மற்றும் சைலன்சர் வால்வு ஆகும். இரைச்சல் குறைப்பு, துல்லியமான அனுசரிப்பு வேகம், எதிர்ப்பு-துளி அதிர்வு-ஆதார அமைப்பு மற்றும் இலகுரக பிசின் மேம்படுத்தல் விருப்பம் ஆகியவற்றைக் கொண்டுள்ளது, இது நியூமேடிக் சர்க்யூட் நிறுவலை எளிதாக்குகிறது, வெளியேற்ற இரைச்சலைக் குறைக்கிறது, மேலும் நிலையான நியூமேடிக் சோலனாய்டு அமைப்புகளுக்கான உகந்த சிக்கனமான வேகக் கட்டுப்பாடு மற்றும் இரைச்சல் குறைப்பு துணை ஆகும்.
