பிராண்ட்: SOLH by Richge Technology | நியூமேடிக் சர்க்யூட் மேனுவல் ஆன்-ஆஃப் & பிரஷர் ரிலீஃப்க்கான 3/2 வே செல்ஃப்-லாக்கிங் ஹேண்ட் ஸ்லைடு வால்வு
SOLH HSV தொடர் ஒரு நிலையானது3/2 வழி கை ஸ்லைடு நியூமேடிக் வால்வு நேராக த்ரூ ஸ்லீவ் புஷ்-புல் அமைப்புடன், AirTAC HSV தொடர் விவரக்குறிப்புகளுடன் முழுமையாக இணங்குகிறது மற்றும் உள்நாட்டு சமமான மாடல்களுடன் உலகளாவிய அளவில் பரிமாற்றம் செய்யக்கூடியது. ஸ்பிரிங் அல்லாத சுய-பூட்டுதல் வடிவமைப்பை ஏற்றுக்கொள்வது, முன்னோக்கி தள்ளுவதன் மூலம் காற்று விநியோகத்தையும், பின்நோக்கி இழுப்பதன் மூலம் அழுத்தத்தை குறைக்கும் வெளியேற்றத்தையும் இது உணர்கிறது. உள்ளமைக்கப்பட்ட வெளியேற்ற தர்க்கத்துடன், வால்வு மூடும் போது பின்புற குழாய்களில் இருந்து எஞ்சிய அழுத்தத்தை உடனடியாக வெளியேற்றுகிறது. இது தொழில்ரீதியாக நியூமேடிக் கிளை சர்க்யூட்களுக்கான மேனுவல் மெயின் ஸ்விட்ச் மற்றும் சாதன பராமரிப்புக்கான ஏர் கட்-ஆஃப் பாதுகாப்பு வால்வாக பயன்படுத்தப்படுகிறது, இதில் நிலையான சுய-பூட்டுதல் மற்றும் பாதுகாப்பான அழுத்தம் நிவாரண செயல்திறன் ஆகியவை அடங்கும்.
1.1 கோர் ஏர் போர்ட் லாஜிக் & இயக்கக் கோட்பாடு
• ஏர் போர்ட் வரையறை: பி (ஏர் இன்லெட்), ஏ (வொர்க்கிங் அவுட்லெட்), ஆர் (உள்ளமைக்கப்பட்ட எக்ஸாஸ்ட் போர்ட்)
• பொதுவாக மூடப்பட்ட மாநிலம்: P-A சர்க்யூட் துண்டிக்கப்பட்டது, A-R சர்க்யூட் தொடர்ச்சியான வெளியேற்றத்திற்காக திறக்கப்பட்டுள்ளது
• வேலை மிகுதி நிலை: P-A சர்க்யூட் காற்று விநியோகத்திற்காக இணைக்கப்பட்டுள்ளது, A-R சர்க்யூட் அழுத்தம் பிடிப்பதற்காக மூடப்பட்டது
• இயக்க அம்சம்: அச்சு ஸ்லீவ் புஷ்-புல் செயல்பாடு இயந்திர சுய-பூட்டுதல் அமைப்புடன், கைகளை விடுவித்த பிறகு நிலை விலகல் இல்லை

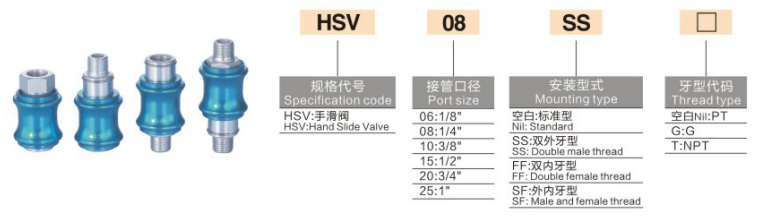

குறியீட்டு தர்க்கம்: HSV [போர்ட் அளவு] - [நூல் கட்டமைப்பு குறியீடு] + [நூல் வகை குறியீடு]
2.1 போர்ட் அளவு விவரக்குறிப்பு
• 06: ஜி1/8 (PT1/8)
• 08: ஜி1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: ஜி1/2 (PT1/2)
• 20: ஜி3/4
• 25: ஜி1
2.2 நூல் அமைப்பு பின்னொட்டு குறியீடு
• எஸ்.எஃப்: நிலையான அமைப்பு, ஒரு முனை வெளிப்புற நூல் + ஒரு முனை உள் நூல் (மிகவும் பொதுவான மாதிரி)
• எஸ்.எஸ்: இரு முனைகளிலும் இரட்டை வெளிப்புற நூல்
• FF: இரு முனைகளிலும் இரட்டை உள் நூல்
2.3 நூல் வகை குறியீடு
• இயல்புநிலை: PT taper நூல்
• G: பிரிட்டிஷ் நிலையான இணை நூல்
• T: NPT அமெரிக்க நிலையான டேப்பர் நூல்
மாதிரி உதாரணம்: HSV08-SF | G1/4 போர்ட், நிலையான ஒரு-வெளி-ஒரு-உள் நூல் கை ஸ்லைடு வால்வு, சந்தையில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் விவரக்குறிப்பு
2.4 முழு தொடர் முதன்மை விவரக்குறிப்பு அளவுருக்கள்
|
மாதிரி |
நூல் அளவு |
பயனுள்ள பகுதி |
Cv மதிப்பு |
பொருந்தும் குழாய் |
|
HSV06 |
G1/8 |
23மிமீ² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40மிமீ² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62 மிமீ² |
3.50 |
φ10 |
|
HSV15 |
G1/2 |
140மிமீ² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250மிமீ² |
13.8 |
φ20 |
|
HSV25 |
G1 |
392 மிமீ² |
21.8 |
φ25 |
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை அழுத்த வரம்பு |
0～1.0MPa |
|
ஆதார அழுத்தம் |
1.5MPa |
|
வேலை செய்யும் ஊடகம் |
வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (≥40μm), லூப் இல்லாத செயல்பாடு |
|
வேலை வெப்பநிலை வரம்பு |
-20℃～+70℃ |
|
உடல் பொருள் |
கடின அனோடைஸ் செய்யப்பட்ட அலுமினிய அலாய் |
|
ஸ்பூல் பொருள் |
துருப்பிடிக்காத எஃகு, உடைகள்-எதிர்ப்பு மற்றும் துரு எதிர்ப்பு |
|
சீல் பொருள் |
NBR நைட்ரைல் ரப்பர், நீடித்த காற்று புகாத முத்திரை |
|
இயக்க உந்துதல் |
18～25N, மென்மையான புஷ்-புல் & நிலையான சுய-பூட்டுதல் |
|
வெளியேற்ற அமைப்பு |
உள்ளமைக்கப்பட்ட மறைக்கப்பட்ட வெளியேற்ற துளை, உடனடி எஞ்சிய அழுத்தம் நிவாரணம் |
• இன்லைன் நேராக-நிறுவல் மூலம்: நியூமேடிக் கிளை பைப்லைன்களில் தொடர் இணைப்பிற்காக வடிவமைக்கப்பட்டுள்ளது, அடிப்படை தேவையில்லை, எளிமையான மற்றும் இடத்தை சேமிக்கும் தளவமைப்புக்காக நேரடியாக திரிக்கப்பட்டு காற்று குழாய்களின் நடுவில் நிறுவப்படலாம்.
• பாதுகாப்பான 3/2 வழி அழுத்தம் நிவாரண தர்க்கம்: காற்று உட்கொள்ளலை துண்டிக்க இழுக்கவும் மற்றும் பின்புற சிலிண்டர்கள் மற்றும் பைப்லைன்களில் இருந்து அனைத்து எஞ்சிய அழுத்தத்தையும் விடுவிக்கவும்; காற்று வழங்கல் மற்றும் அழுத்தத்தை மீட்டெடுக்க அழுத்தம். உபகரணங்கள் பராமரிப்பின் போது எஞ்சிய அழுத்த அபாயங்களை திறம்பட நீக்குகிறது.
• நம்பகமான சுய-பூட்டுதல் செயல்திறன்: மெக்கானிக்கல் பொசிஷனிங் சுய-பூட்டுதல் அமைப்பு, ஸ்பிரிங் ரீசெட் இல்லை, செயல்பாட்டிற்குப் பிறகு நிலையான நிலைப்படுத்தல், தற்செயலான இடப்பெயர்வு அல்லது காற்று கசிவு இல்லை.
• பன்முகப்படுத்தப்பட்ட நூல் பொருத்தம்: பல நூல் கட்டமைப்புகள் மற்றும் வகைகள் விருப்பத்தேர்வு, விரைவான பொருத்துதல்கள், உள் நூல் இணைப்புகள் மற்றும் KQ2 காற்று குழாய்கள் ஆகியவற்றுடன் நெகிழ்வான ஆன்-சைட் அசெம்பிளிக்காக முழுமையாக இணக்கமானது.
• நீடித்த எதிர்ப்பு அரிப்பு அமைப்பு: கடினமான அனோடைஸ் செய்யப்பட்ட அலுமினிய உடல் மற்றும் துருப்பிடிக்காத எஃகு ஸ்பூல் உடைகள் எதிர்ப்பு, ஆக்சிஜனேற்ற எதிர்ப்பு மற்றும் சிக்கலான சூழல்களில் நீண்ட கால நிலையான செயல்பாட்டை அடைகிறது.
|
ஒப்பீட்டு பொருள் |
HSV கை ஸ்லைடு வால்வு (3/2 வழி) |
4HV கை சுழலும் வால்வு (4/2/3 வழி) |
|
ஏர் போர்ட் கட்டமைப்பு |
3 போர்ட்கள் (P/A/R), ஆன்-ஆஃப் மற்றும் பிரஷர் ரிலீசுக்காக அர்ப்பணிக்கப்பட்டவை |
4 போர்ட்கள் (P/A/B/R), டூயல் சர்க்யூட் சிலிண்டர் மாறுவதற்கு |
|
செயல்பாட்டு முறை |
அச்சு ஸ்லீவ் புஷ்-புல் |
90° குமிழ் சுழற்சி |
|
முக்கிய பயன்பாடு |
நியூமேடிக் கிளை சுவிட்ச், பராமரிப்பு காற்று கட்-ஆஃப் & அழுத்தம் நிவாரணம் |
சிலிண்டர் நீட்டிப்பு மற்றும் திரும்பப் பெறுதலின் நேரடி கையேடு கட்டுப்பாடு |
• ஒற்றை சிலிண்டர் கிளைக் கட்டுப்பாடு: கைமுறையாக காற்று கட்-ஆஃப் மற்றும் எஞ்சிய அழுத்தம் நிவாரணம் ஆகியவற்றை உணர காற்று மூலத்திற்கும் சோலனாய்டு வால்வுக்கும் இடையில் நிறுவப்பட்டது.
• உபகரணங்கள் பிரதான காற்று துண்டிப்பு: ஒட்டுமொத்த விரைவான அழுத்தம் நிவாரணம் மற்றும் பாதுகாப்பான பணிநிறுத்தம் செயல்பாட்டிற்காக கருவி உபகரணங்களின் பிரதான காற்று உட்கொள்ளும் பைப்லைனில் பொருத்தப்பட்டுள்ளது.
• வெற்றிட சுற்று மாறுதல்: கையேடு தொடக்க-நிறுத்தக் கட்டுப்பாட்டிற்காக வெற்றிட பம்ப் கிளை சுற்றுகளுக்குப் பயன்படுத்தப்படுகிறது; வெற்றிட அழுத்தத்தை விரைவாக வெளியிட வால்வை இழுக்கவும் மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதி செய்யவும்.
SOLH HSV தொடர் என்பது ஒரு 3/2 வழி சுய-பூட்டுதல் நேராக-மூலம் கை ஸ்லைடு வால்வு உள்ளமைக்கப்பட்ட அழுத்த நிவாரண செயல்பாடு. லூப்-ஃப்ரீ ஆபரேஷன், பன்முகப்படுத்தப்பட்ட நூல் விருப்பங்கள் மற்றும் பாதுகாப்பான எஞ்சிய அழுத்தம் வெளியேற்ற லாஜிக் ஆகியவற்றைக் கொண்டுள்ளது, இது நியூமேடிக் சர்க்யூட் பராமரிப்பு மற்றும் கிளை ஆன்-ஆஃப் கட்டுப்பாட்டுக்கான நிலையான கையேடு காற்று மூல சுவிட்ச் வால்வாகும்.
