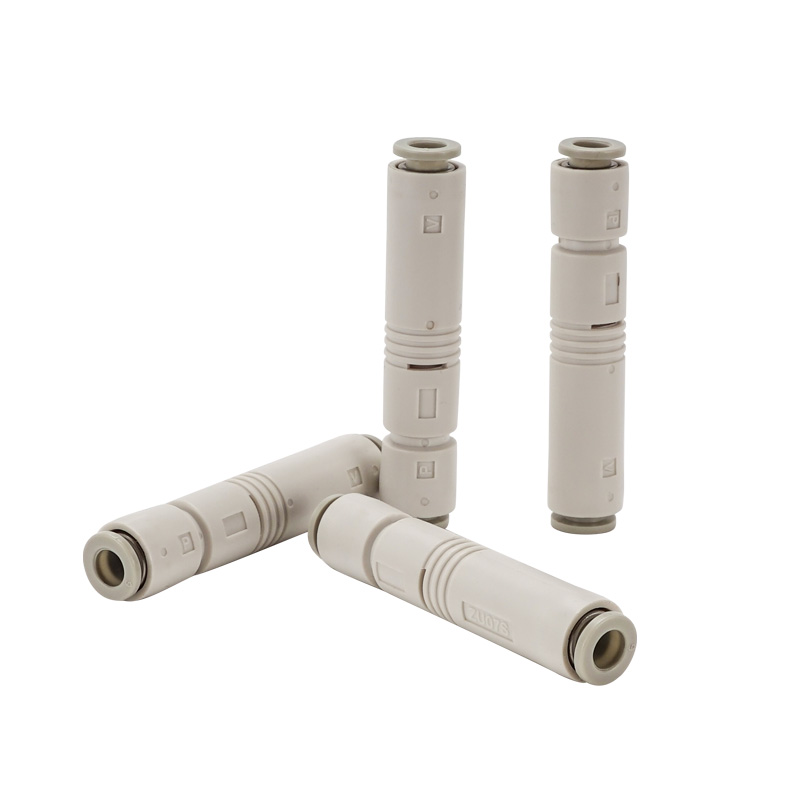

ZU தொடர் இன்லைன் ஸ்ட்ரைட் வெற்றிட எஜெக்டர்

ZU தொடர் இன்லைன் ஸ்ட்ரைட் வெற்றிட எஜெக்டர் | SOLH ஸ்ட்ரைட் டியூப் இன்செர்ட் டைப் வெற்றிட ஜெனரேட்டர்

பிராண்ட்: SOLH by Richge Technology | SMC ஸ்டாண்டர்ட் மாற்றக்கூடிய இன்லைன் வெற்றிட எஜெக்டர்

1. தயாரிப்பு கண்ணோட்டம்

     ZU தொடர் என்பது இன்லைன் நேராக குழாய் வெற்றிட உமிழ்ப்பான் ஆகும். வெற்றிடத் துறைமுகம் மற்றும் காற்று விநியோகத் துறைமுகம் ஆகியவை ஒரே நேர்கோட்டில் அமைந்துள்ளன. இது சிறிய அளவு, அல்ட்ரா-லைட் வெயிட் மற்றும் இடத்தை சேமிக்கும் நிறுவல் ஆகியவற்றைக் கொண்டுள்ளது. விநியோகிக்கப்பட்ட உறிஞ்சும் கோப்பைகள், நகரும் கூறுகள் மற்றும் குறுகிய வரையறுக்கப்பட்ட இடத்திற்கு ஏற்றது.

2. முக்கிய அமைப்பு & வேலை கொள்கை

     • கட்டமைப்பு: SUP சப்ளை போர்ட் → முனை → டிஃப்பியூசர் பிரிவு → VAC வெற்றிட போர்ட் → EXH எக்ஸாஸ்ட் போர்ட், ஒருங்கிணைந்த வடிவிலான ரெசின் உடல்.

     • கொள்கை: முனை வழியாக அழுத்தப்பட்ட காற்றின் அதிவேக ஜெட் வெற்றிட உறிஞ்சுதலுக்காக வெற்றிட துறைமுகத்தில் எதிர்மறை அழுத்தத்தை உருவாக்குகிறது; உள்ளமைக்கப்பட்ட அமைதிப்படுத்தும் அமைப்புடன் வெளியேற்றும்.

     • பொருள்: முக்கிய உடல்: பொறியியல் PBT பிசின்; ஒரு தொடுதல் பொருத்துதல்: POM. செம்பு இல்லாத & ஃவுளூரின் இல்லாத, RoHS இணக்கமானது.

     • எடை: ZU05 ≈6.5g, ZU07≈7.0g; புதிய ZU□A மேம்படுத்தப்பட்ட பதிப்பு 3.9 கிராம் மட்டுமே.

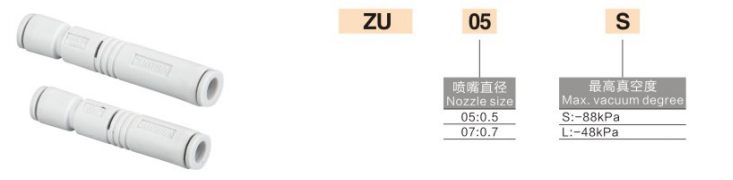

3. மாதிரி குறியீட்டு விதி (SMC தரநிலை)

  பழைய பதிப்பு (ZU05 / ZU07)

  வடிவம்: ZU + முனை துளை + வகை (S/L)

     • ZU05S: Φ0.5 முனை, அதிக வெற்றிட வகை (-84kPa)

     • ZU05L: Φ0.5 முனை, அதிக ஓட்ட வகை (-48kPa)

     • ZU07S: Φ0.7 முனை, அதிக வெற்றிட வகை

     • ZU07L: Φ0.7 முனை, அதிக ஓட்ட வகை

  புதிய மேம்படுத்தப்பட்ட பதிப்பு (ZU□A, குறுகிய & இலகுவான)

  வடிவம்: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = உயர் வெற்றிடம் (-87~-90kPa); L = அதிக ஓட்டம் (-48kPa)

     • A = மேம்படுத்தப்பட்ட பதிப்பு: நீளம் 11% குறைக்கப்பட்டது, எடை 40% குறைக்கப்பட்டது

4. முக்கிய அளவுரு அட்டவணை @0.45MPa நிலையான விநியோக அழுத்தம்

5. எஸ் உயர் வெற்றிடம் VS எல் உயர் ஓட்டம்

     • எஸ் உயர் வெற்றிட வகை: அல்டிமேட் வெற்றிடம் -84~-90kPa. சிறிய உறிஞ்சும் கோப்பைகளுக்கு, எலக்ட்ரானிக் கூறுகள் மற்றும் மெல்லிய பிலிம்கள் போன்ற வலுவான உறிஞ்சுதல் விசை தேவைப்படும் மெல்லிய, நன்கு சீல் செய்யப்பட்ட பணியிடங்கள்.

     • எல் உயர் ஓட்ட வகை: பெரிய உறிஞ்சும் ஓட்டத்துடன் இறுதி வெற்றிடம் -48kPa. நுண்துளை/கரடுமுரடான மேற்பரப்புப் பணிப் பாகங்கள், பெரிய உறிஞ்சும் கோப்பைகள், அதிக கசிவு மற்றும் விரைவான மறுமொழி தேவை, எ.கா. அட்டைப்பெட்டி மற்றும் மர பலகை.

6. நிறுவல் & குழாய் வழிகாட்டி

  1. நிறுவல்: எந்த நோக்குநிலையிலும் மவுண்ட் செய்யக்கூடியது, ஃபிக்சிங் பிராக்கெட் தேவையில்லை; காற்றுக் குழாய்களின் நடுவில் நேரடியாகச் செருகலாம்.

  2. பைப்பிங்

￮ SUP சப்ளை போர்ட்: Φ6 காற்று குழாய் இணைக்கவும் (தரநிலை)

￮ VAC வெற்றிட போர்ட்: உறிஞ்சும் கோப்பை / வெற்றிட பைப்லைனை இணைக்கவும்

￮ EXH வெளியேற்றும் துறைமுகம்: வளிமண்டலத்திற்கு திறந்திருக்கும், தடுக்க வேண்டாம்

  3. அழுத்தம்: நிலையான 0.45MPa, வேலை வரம்பு 0.1~0.6MPa

  4. வெப்பநிலை: 5~50℃ (காற்று மூலத்தில் ஐசிங் இல்லை)

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • 3C எலக்ட்ரானிக்ஸ், குறைக்கடத்தி, சிறிய உறிஞ்சும் கோப்பைகளுடன் விநியோகிக்கப்பட்ட உறிஞ்சுதல்

     • ஆட்டோமேஷன் உற்பத்தி வரி, நகரும் பாகங்கள் / ரோபோ எண்ட் எஃபெக்டர்

     • குறுகிய நிறுவல் இடம், இலகுரக மற்றும் அதிவேக பதில் பயன்பாடுகள்

     • மெல்லிய காகிதம், மெல்லிய படம், சிறிய பாகங்கள் மற்றும் மின்னணு சில்லுகளை கையாளுதல்

8. தேர்வு ஒப்பீடு: ZU vs ZB vs ZL
