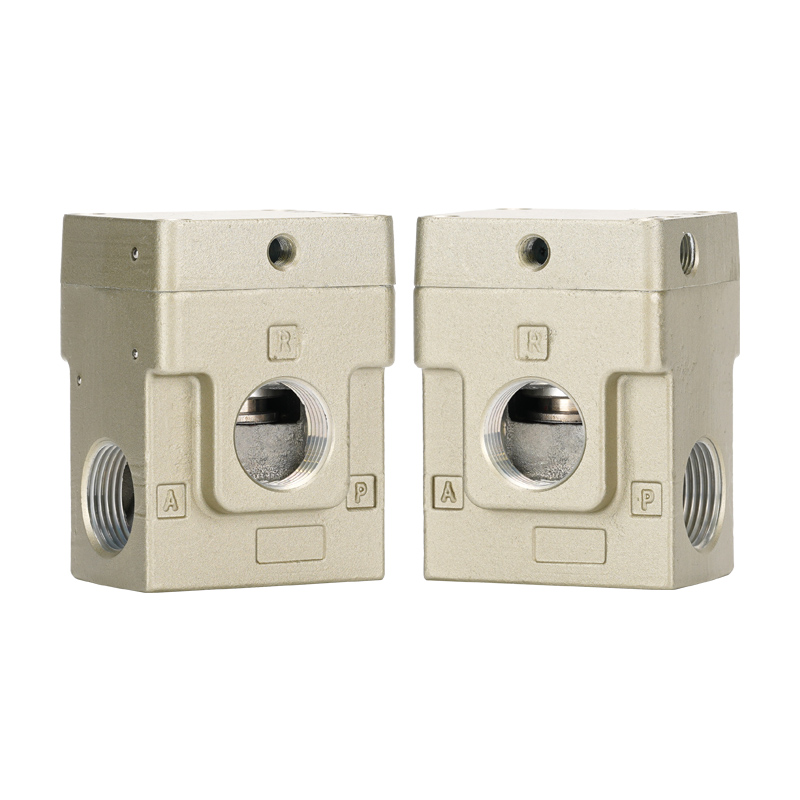

VEX1 சீரிஸ் ஹை ஃப்ளோ 3-வே ரிலீஃப் பிரஷர் ரெகுலேட்டர்

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     VEX1 தொடர் என்பது ரிச்ஜ் டெக்னாலஜி மூலம் SOLH இன் கீழ் உருவாக்கப்பட்ட உயர்-பாய்ச்சல், உயர்-துல்லியமான 3-வழி நிவாரண வகை அழுத்த சீராக்கி ஆகும். இது நிலையான நிலையான அழுத்தம் பராமரிப்பு, விரைவான வெளியேற்றம் மற்றும் கனரக-கடமை நியூமேடிக் சுற்றுகளுக்கான இரண்டு/பல-நிலை அழுத்தம் ஒழுங்குமுறை ஆகியவற்றில் நிபுணத்துவம் பெற்றது. இது உயர் அழுத்த காற்று தொட்டிகள், அதிக அளவு காற்று வீசுதல் மற்றும் பெரிய துளை உயர்-பவர் சிலிண்டர் டிரைவ் உபகரணங்களுக்கான முக்கிய அழுத்தக் கட்டுப்பாட்டு தீர்வாகும்.

முக்கிய தயாரிப்பு அம்சங்கள்

1. அல்ட்ரா-ஹை ஃப்ளோ கேபாசிட்டி (முக்கிய போட்டி நன்மை)

     -- பெரிய ஓப்பனிங் ஸ்ட்ரோக் மற்றும் அல்ட்ரா-லோ ஃப்ளோ ரெசிஸ்டன்ஸ் ஆகியவற்றைக் கொண்ட பாரம்பரிய உதரவிதான வடிவமைப்பிற்குப் பதிலாக சமநிலையான பாப்பட் ஸ்பூல் அமைப்பை ஏற்றுக்கொள்கிறது.

     -- உடனடி கனரக காற்று விநியோக தேவையை ஆதரிக்க சாதாரண AR தொடர் கட்டுப்பாட்டாளர்களை விட 3~5 மடங்கு அதிக ஓட்ட விகிதத்தை வழங்குகிறது.

     -- விரைவான அழுத்த நிவாரணம், நிலையான முதுகு அழுத்தம் மற்றும் அழுத்த ஏற்ற இறக்கத்தை திறம்பட அடக்குதல் ஆகியவற்றை உணர, பெரிதாக்கப்பட்ட ஓவர்ஃப்ளோ எக்ஸாஸ்ட் போர்ட் பொருத்தப்பட்டுள்ளது.

2. உயர் துல்லிய அழுத்தம் நிலைப்படுத்தல்

     -- ஹிஸ்டெரிசிஸ் ≤ 0.03 MPa

     -- மீண்டும் நிகழும் தன்மை ≤ 0.01 MPa

     -- உணர்திறன் ≤ 0.01 MPa குறைந்தபட்ச அழுத்தம் ஏற்ற இறக்கம், துல்லியமான நிலையான அழுத்தம் மற்றும் நிலையான ஓட்டம் வேலை நிலைமைகளுக்கு மிகவும் பொருத்தமானது.

3. இரண்டு விருப்பக் கட்டுப்பாட்டு முறைகள்

     -- ஏர் பைலட் வகை (VEX1□00): வெளிப்புற நியூமேடிக் சிக்னல் P1 மூலம் இயக்கப்படுகிறது, ரிமோட் கண்ட்ரோல், வெடிப்பு-தடுப்பு பட்டறைகள் மற்றும் பல-புள்ளி அழுத்த மாறுதல் அமைப்புகளுக்கு பொருந்தும்.

     -- வெளிப்புற சோலனாய்டு பைலட் வகை (VEX1□00+G): தன்னியக்க மின் அழுத்த மாறுதலை உணர DC24V / AC220V விருப்பங்களுடன் ஒருங்கிணைந்த உள்ளமைக்கப்பட்ட பைலட் சோலனாய்டு சுருள்.

4. பரந்த அனுசரிப்பு அழுத்தம் வரம்பு & உயர் அழுத்த எதிர்ப்பு

     -- அதிகபட்ச நுழைவாயில் வேலை அழுத்தம்: 1.0 MPa

     -- அனுசரிப்பு தொகுப்பு அழுத்தம் வரம்பு: ஏர் பைலட் பதிப்பு: 0.05 ~ 0.9 MPa சோலனாய்டு பைலட் பதிப்பு: 0.05 ~ 0.7 MPa5. பயனர் நட்பு செயல்பாடு & பரந்த வெப்பநிலை தழுவல்· கோண வரம்பு இல்லாமல் இலவச மவுண்டிங் நோக்குநிலை

     -- முழு உராய்வு இல்லாத வடிவமைப்பு, எண்ணெய் இல்லாத உலர் காற்று சுற்றுகளுடன் இணக்கமானது

     -- இயக்க வெப்பநிலை வரம்பு: 0 ~ 50℃; ஏர் பைலட் மாடல் 0 ~ 60℃ வரை நீட்டிக்கப்பட்டது, ஒடுக்க எதிர்ப்பு செயல்திறன்

முழு தொழில்நுட்ப விவரக்குறிப்பு அட்டவணை

தொடர் மாதிரி வகைப்பாடு

     -- VEX110□: சிறிய போர்ட் அளவுகள் (01 / 02)

     -- VEX120□: நடுத்தர-சிறிய போர்ட் அளவுகள் (02 / 03)

     -- VEX130□: நடுத்தர போர்ட் அளவுகள் (03 / 04 / 06 / 10)

     -- VEX170□: பெரிய போர்ட் அளவுகள் (10 / 12)

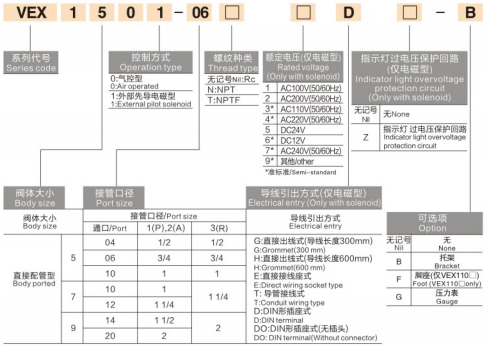

     -- VEX190□: கூடுதல் பெரிய போர்ட் அளவுகள் (14 / 20)மாடல் குறியீடு எடுத்துக்காட்டுVEX1300-03G36-4-01

     -- 130 = நடுத்தர போர்ட் தொடர்

     -- 0 = ஏர் பைலட் வகை (1 = சோலனாய்டு பைலட் வகை)

     -- 03 = 3/8" போர்ட் நூல்

     -- G36 = DC24V ஒருங்கிணைந்த பைலட் சோலனாய்டு (விரும்பினால் துணை)

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- பெரிய காற்று சேமிப்பு தொட்டிகளுக்கு விரைவான அழுத்தம் உறுதிப்படுத்தல் மற்றும் விரைவான நிவாரணம்

     -- அதிக அளவு காற்று வீசும் உபகரணங்கள்: தொழில்துறை தூசி அகற்றுதல், பகுதி உலர்த்துதல் & காற்று சுத்திகரிப்பு நிலையங்கள்

     -- உயர் சக்தி சிலிண்டர்கள் & காற்று மோட்டார்கள்: பைப்லைன் அழுத்தம் வீழ்ச்சியை அகற்ற நிலையான பெரிய ஓட்ட இயக்கி

     -- இரண்டு-நிலை / பல-நிலை அழுத்தம் கட்டுப்பாடு: நியூமேடிக் அல்லது மின்சார சமிக்ஞைகள் வழியாக பல அழுத்த மாறுதலுக்கான ஒற்றை சீராக்கி

     -- பேலன்ஸ் சர்க்யூட்கள் & டென்ஷன் கண்ட்ரோல்: ஃபிலிம்/வயர் தயாரிப்புக்கான நிலையான பதற்றம், நியூமேடிக் பேலன்சர் உபகரணங்கள்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VEX1 பேலன்ஸ்டு பாப்பட் 3-வே எக்ஸாஸ்ட் ரெகுலேட்டர், அதி-உயர் ஓட்ட திறன், 0.01MPa-நிலை உயர் துல்லியம், உள்ளமைக்கப்பட்ட நிவாரண வெளியேற்ற செயல்பாடு மற்றும் இரட்டை காற்று/சோலனாய்டு பைலட் கட்டுப்பாட்டு முறைகள் ஆகியவற்றை ஒருங்கிணைக்கிறது, இது கனரக-கடமை நியூமேடிக் ஸ்விட்ச் பன்முக அழுத்த நிலைப்படுத்துதலுக்கான உகந்த அழுத்த கட்டுப்பாட்டு தேர்வாக செயல்படுகிறது.
