பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

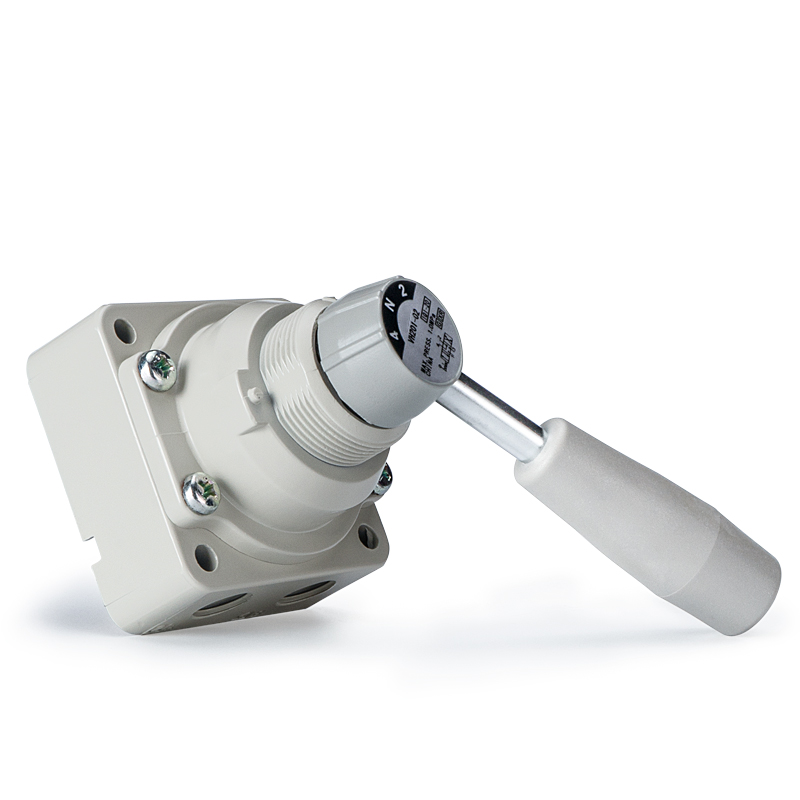

VH தொடர் என்பது 4-வழி கைமுறை சுழலும் கை வால்வு ஆகும், இது காற்று சுற்றுகளை மாற்ற 90° கைப்பிடி சுழற்சி மூலம் இயக்கப்படுகிறது. எளிய இயந்திர அமைப்பு, நிலையான நம்பகத்தன்மை மற்றும் தெளிவான காட்சி நிலைக் குறிப்பைக் கொண்ட, கையேடு திசை மாற்றம், உபகரணங்களை இயக்குதல், அவசரகால நிறுத்தம் மற்றும் காற்றழுத்த அமைப்புகளில் காற்று மூல மாறுதல் ஆகியவற்றிற்கு இது பரவலாகப் பயன்படுத்தப்படுகிறது.
-- வால்வு வகை: 4-வே மேனுவல் ரோட்டரி ஸ்பூல் வால்வு
-- செயல்பாட்டு முறை: நிலை மாறுவதற்கு 90° கைப்பிடி சுழற்சி
-- போர்ட் வரையறை: பி சப்ளை இன்லெட், ஏ/பி வேலை செய்யும் அவுட்புட் போர்ட்கள், ஆர் எக்ஸாஸ்ட் போர்ட்
-- மூன்று நிலையான மைய செயல்பாடுகள்:
1. மையம் மூடப்பட்டது (மாடல் 200/210): சிலிண்டர் அழுத்தத்தை பராமரிக்க அனைத்து துறைமுகங்களும் மைய நிலையில் மூடப்பட்டிருக்கும்
2. சென்டர் எக்ஸாஸ்ட் (மாடல் 201/211): போர்ட் ஏ & பி முழு அழுத்த வெளியீட்டிற்காக வெளியேற்றத்துடன் இணைக்கப்பட்டுள்ளது
3. 2-நிலை (மாடல் 202/212): மைய நிலை இல்லை, இரண்டு மாநிலங்கள் மட்டுமே P→A / P→B
-- சீல் அமைப்பு: மிகக் குறைந்த உள் கசிவுடன் கூடிய துல்லியமான ரோட்டரி ஸ்பூல் முத்திரை
-- மவுண்டிங் விருப்பங்கள்: பக்க குழாய் / கீழ் குழாய்; பேனல் மவுண்டிங் / நேரடி வால்வு பாடி மவுண்டிங்.
1. உலகளாவிய பொது அளவுருக்கள்
-- பொருந்தக்கூடிய திரவம்: அழுத்தப்பட்ட காற்று
-- ஆதார அழுத்தம்: 1.5 MPa
-- அதிகபட்ச இயக்க அழுத்தம்: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5 ~ +60℃ (ஐசிங் அனுமதி இல்லை)
-- செயல்பாட்டு சுழற்சி கோணம்: 90°
-- லூப்ரிகேஷன் தேவை: லூப்ரிகேஷன் இல்லாதது; ISO VG32 விசையாழி எண்ணெய் லூப்ரிகேஷன் விருப்பமானது
-- பொருள்: வால்வு உடல் – துத்தநாகக் கலவை / டை-காஸ்ட் அலுமினியம்; கைப்பிடி - பொறியியல் பிசின்
2. தொடர் அளவு & போர்ட் அளவுரு அட்டவணை
|
தொடர் குறியீடு |
Rc போர்ட் அளவு |
மைய செயல்பாடு |
நிகர எடை |
| VH200/210 |
1/4" |
3-நிலை மையம் மூடப்பட்டது |
0.38 கி.கி |
| VH201/211 |
1/4" |
3-நிலை மைய வெளியேற்றம் |
0.38 கி.கி |
| VH202/212 |
1/4" |
2-நிலை மையம் இல்லை |
0.38 கி.கி |
| VH300/310 |
3/8" |
3-நிலை மையம் மூடப்பட்டது |
0.42 கி.கி |
| VH400/410 |
1/2", 3/4" |
3-நிலை மையம் மூடப்பட்டது |
0.8-1.2 கி.கி |
| VH600 |
3/4", 1" |
3-நிலை மையம் மூடப்பட்டது |
2.0 கிலோ |

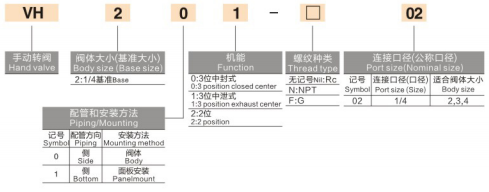

1. எடுத்துக்காட்டு: VH210-02
-- VH: அடிப்படை தொடர் குறியீடு
-- 2: அளவு குறியீடு (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: குழாய் தளவமைப்பு (0 = பக்க போர்ட், 1 = கீழ் போர்ட்)
-- 0: மையச் செயல்பாடு (0=மையம் மூடியது, 1=சென்டர் எக்ஸாஸ்ட், 2=2-நிலை)
-- 02: போர்ட் அளவு குறியீடு (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. பிரபலமான நிலையான மாதிரிகள்
-- VH210-02: 1/4", கீழே குழாய், 3-நிலை மையம் மூடப்பட்டது (மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது)
-- VH200-02: 1/4", பக்க குழாய்கள், 3-நிலை மையம் மூடப்பட்டது
-- VH201-02: 1/4", பக்க குழாய்கள், 3-நிலை மைய வெளியேற்றம்
-- VH310-03: 3/8", கீழே குழாய், 3-நிலை மையம் மூடப்பட்டது
1. உள்ளமைந்த நிலைப் பூட்டுடன் உள்ளுணர்வு செயல்பாடு
90° ரோட்டரி கைப்பிடி, தெளிவாகத் தெரியும் சுவிட்ச் நிலை; ஒருங்கிணைந்த இயந்திர பொருத்துதல் பூட்டு தற்செயலான தவறான செயல்பாட்டைத் தடுக்கிறது.
2. மாறுபட்ட வேலை நிலைமைகளுக்கான மூன்று மைய செயல்பாடு விருப்பங்கள்
-- மையம் மூடப்பட்டது (200/210): உபகரணங்கள் நிறுத்தப்படும் போது சிலிண்டர் கிளாம்பிங் அழுத்தத்தை பராமரிக்கவும்
-- சென்டர் எக்ஸாஸ்ட் (201/211): பாதுகாப்பான அழுத்த நிவாரணம் மற்றும் பராமரிப்புக்கான முழு சிஸ்டம் வென்டிங்
-- 2-நிலை (202/212): இடைநிலை நிலைநிறுத்தம் இல்லாமல் எளிய இருதரப்பு மாறுதல்
3. மிகவும் நெகிழ்வான பல மவுண்ட் வடிவமைப்பு
இரண்டு பக்க குழாய் மற்றும் கீழ் குழாய் தளவமைப்புகளை ஆதரிக்கிறது; இரண்டு நிறுவல் முறைகள் உள்ளன: பேனல் ஃப்ளஷ் மவுண்டிங் அல்லது நேரடி வால்வு பாடி ஃபிக்சிங்.
4. வலுவான நீண்ட சேவை வாழ்க்கை & பராமரிப்பு-இலவசம்
சிறந்த தூசி மற்றும் மாசு எதிர்ப்புடன் நீடித்த ரோட்டரி சீல் அமைப்பு; வழக்கமான உயவு அல்லது பராமரிப்பு தேவையில்லை.
-- நியூமேடிக் சிலிண்டர்களுக்கான கையேடு இருதரப்பு மாறுதல்
-- தற்காலிக கையேடு கட்டுப்பாடு, உபகரணங்களை இயக்குதல் மற்றும் பராமரிப்பின் போது அழுத்தம் காற்றோட்டம்
-- எமர்ஜென்சி ஸ்டாப் ஐசோலேஷன் மற்றும் மெஷின் பாதுகாப்பு இன்டர்லாக்கிற்கான ஏர் சோர்ஸ் கட்-ஆஃப்
-- அரை தானியங்கி உற்பத்தி சாதனங்களுக்கான கையேடு தூண்டுதல் நிலையங்கள்
-- நியூமேடிக் சர்க்யூட் ஆர்ப்பாட்டம் மற்றும் அடிப்படை கட்டுப்பாடு கற்பித்தல் சோதனை பெஞ்சுகள்
SOLH VH 4-வே மேனுவல் ரோட்டரி கை வால்வு 90° ரோட்டரி செயல்பாடு, மூன்று பரிமாற்றக்கூடிய மைய செயல்பாடுகள், பக்க/கீழ் குழாய் விருப்பங்கள் மற்றும் இரட்டை பேனல்/வால்வு பொருத்தும் முறைகள், கையேடு நியூமேடிக் ஸ்விட்ச்சிங், ஆன்-சைட் கமிஷனிங் மற்றும் பாதுகாப்பு ஏர் சர்க்யூட் ஐசோலேஷன் ஆகியவற்றுக்கான நிலையான உலகளாவிய அங்கமாக செயல்படுகிறது.
