VM1 (VM100) தொடர் மினி 2/3 போர்ட் மெக்கானிக்கல் பாப்பட் வால்வு

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

 தயாரிப்பு நிலைப்படுத்தல்

     VM1 (VM100) தொடர் என்பது ஒரு சிறிய 2/3 போர்ட் மெக்கானிக்கல் பாப்பட் வால்வு, SMC அசல் மாடல்களுடன் முழுமையாக மாறக்கூடியது. இது அல்ட்ரா-காம்பாக்ட் லைட்வெயிட் அவுட்லைன், வெற்றிடம் மற்றும் பாசிட்டிவ் பிரஷர் ஆகியவற்றை உள்ளடக்கிய பரந்த இயக்க அழுத்த வரம்பு மற்றும் ஏராளமான பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்களுடன் நம்பகமான பாப்பட் சீல் அமைப்பை ஏற்றுக்கொள்கிறது. கருவி நிலையை கண்டறிதல், ஸ்ட்ரோக் வரம்பு உணர்தல், கையேடு ஜாக் செயல்பாடு மற்றும் சிறிய தானியங்கி இயந்திரங்களில் சிறிய காற்று சுற்று மாறுதல் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (VM100 / VM1 தொடர்)

  1 அடிப்படை அளவுருக்கள்

     -- சர்க்யூட் வகைகள்: 2-போர்ட் (NC / NO), 3-போர்ட் (N.C. / N.O.)

     -- கட்டமைப்பு: இறுக்கமான சீல் செயல்திறன் கொண்ட நேரடியான பாப்பட் வகை

     -- பொருந்தக்கூடிய திரவம்: அழுத்தப்பட்ட காற்று, மந்த வாயு

     -- இயக்க அழுத்த வரம்பு: -100kPa ~ 1.0MPa (வெற்றிட இணக்கமானது)

     -- சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5 ~ +60℃ (உள் ஐசிங் இல்லை)

     -- போர்ட் நூல் அளவுகள்: M5, Rc1/8 (NPT1/8 & G1/8 விருப்பமானது)

     -- ஓட்டம் கொள்ளளவு: Cv=0.11, பயனுள்ள பகுதி பகுதி 2.5mm²

     -- நிகர எடை: பக்கவாட்டு போர்ட் பதிப்பு 60 கிராம், கீழ் போர்ட் பதிப்பு 67 கிராம் (அல்ட்ரா-லைட்வெயிட்)

     -- பைப்பிங் லேஅவுட் விருப்பங்கள்: சைட் போர்ட், கீழ் போர்ட்

     -- உயவூட்டல் தேவை: லூப்ரிகேஷன் இல்லாத செயல்பாடு

  2. ஒட்டுமொத்த பரிமாணங்கள்

     -- பக்கவாட்டு போர்ட் மாதிரி: 11 × 36 × 16 மிமீ

     -- கீழ் போர்ட் மாதிரி: 11 × 28 × 25 மிமீ

 சர்க்யூட் வரையறை மற்றும் வேலை தர்க்கம் (3-போர்ட் / 2-போர்ட்)

   1. 3-போர்ட் வகை (VM13x, மிகவும் பிரபலமானது)· போர்ட் 1(P): ஏர் சப்ளை இன்லெட்

     -- போர்ட் 2(A): கட்டுப்பாடு வெளியீடு

     -- போர்ட் 3(ஆர்): எக்ஸாஸ்ட் போர்ட்

     -- பொதுவாக மூடப்பட்ட NC: Unactuated → P ஆனது A இலிருந்து துண்டிக்கப்பட்டது, A உடன் இணைக்கப்பட்டுள்ளது

     -- பொதுவாக திற NO: Unactuated → P ஆனது A உடன் இணைக்கப்பட்டுள்ளது, A இலிருந்து R துண்டிக்கப்பட்டது

   2. 2-போர்ட் வகை (VM12x)

     -- போர்ட் 1(பி): திரவ உள்ளீடு

     -- போர்ட் 2(A): கட்டுப்பாடு வெளியீடு

     -- பொதுவாக மூடப்பட்ட தர்க்கம்: அழுத்தும் போது காற்றுப் பாதை திறக்கும், வெளியான பிறகு துண்டிக்கப்படும்

பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்களின் முழு வீச்சு

 1. அடிப்படை நேரான உலக்கை வகை

     -- VM130 / VM120: நிலையான 4.8mm ஸ்ட்ரோக் உலக்கை

     -- VM130U / VM120U: குறுகிய 2.5mm ஸ்ட்ரோக் உலக்கை

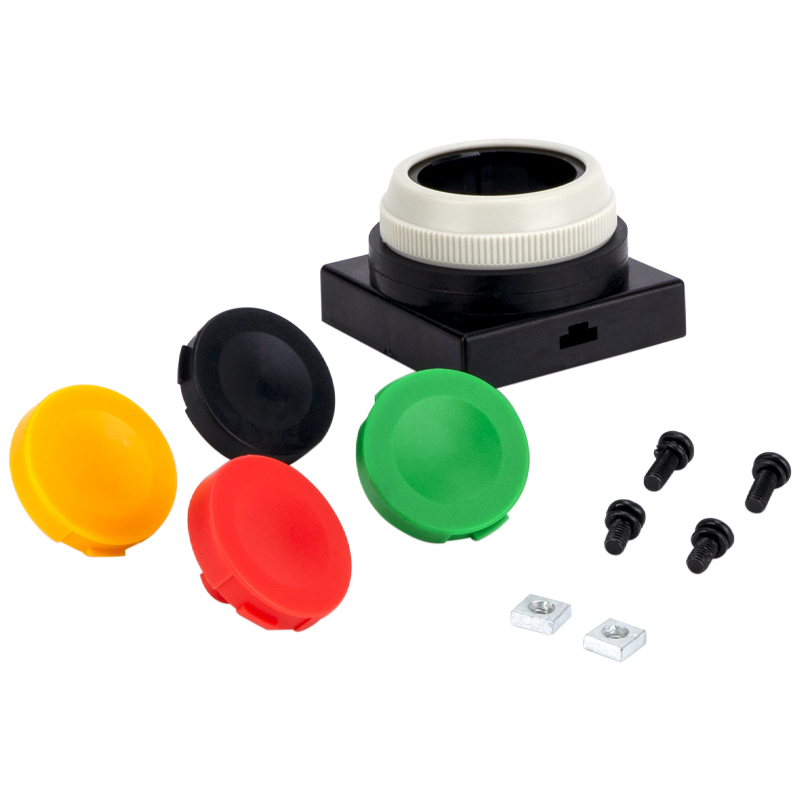

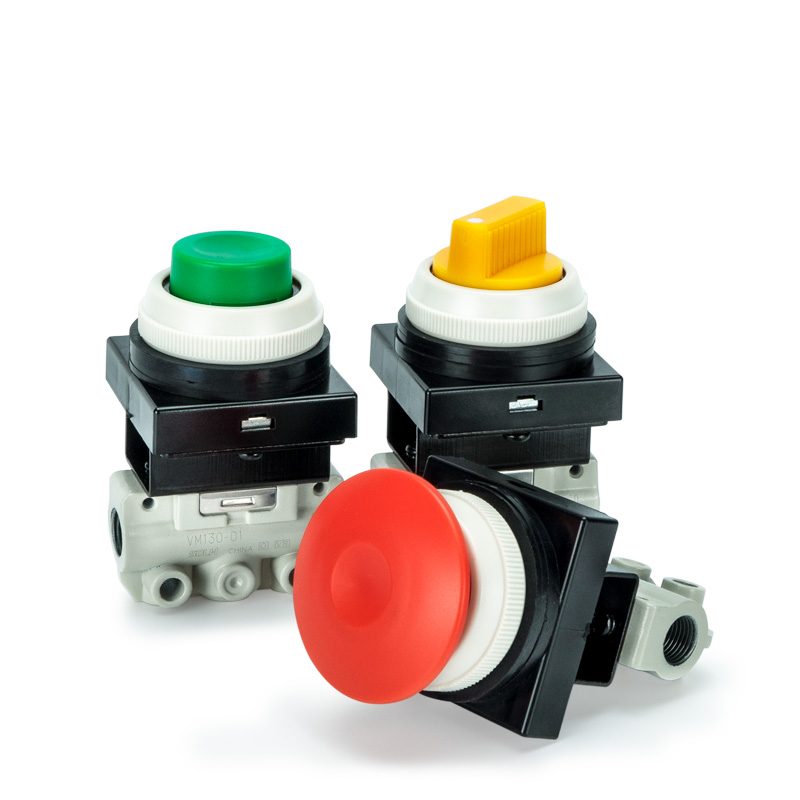

 2. புஷ்பட்டன் வகை (மேனுவல் ஜாக் ஆபரேஷன்)

     -- VM132 / VM122: பிளாட் நிலையான புஷ்பட்டன்

     -- VM132Y / VM122Y: அவசரகால நிறுத்தம் மற்றும் அதிகத் தெரிவுநிலைக்கான மஞ்சள் காளான் தலை

     -- VM132G / VM122G: பச்சை காட்டி புஷ்பட்டன்

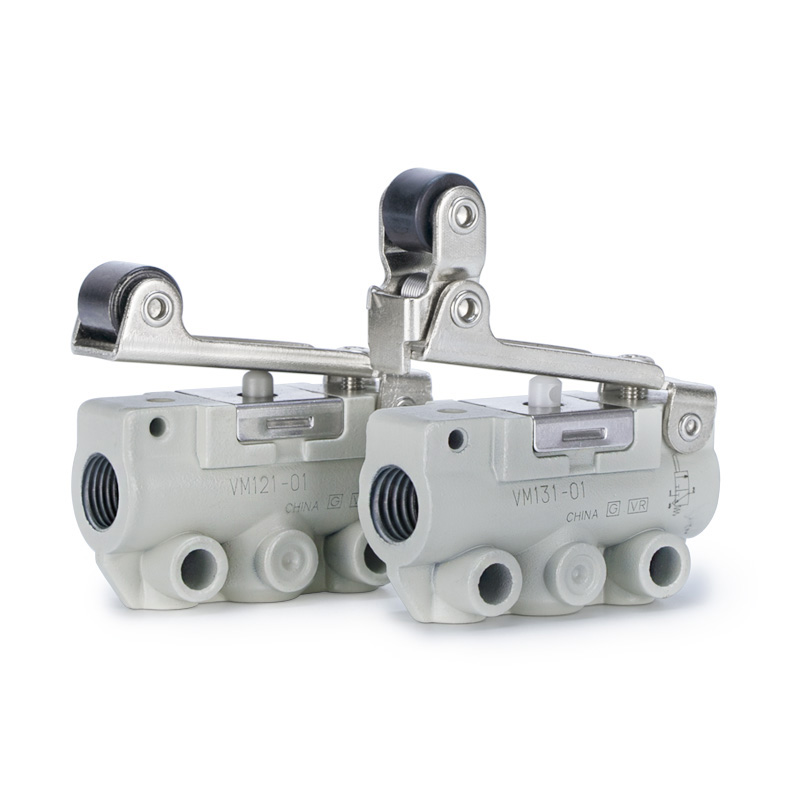

  3. ரோலர் லீவர் வகை (பக்கவாதம் மற்றும் வரம்பு கண்டறிதல்)

     -- VM131 / VM121: நிலையான நேரான ரோலர் நெம்புகோல்

     -- VM131U / VM121U: குறுகிய பயண ரோலர் நெம்புகோல்

     -- VM133 / VM123: ஒன்-வே ஆன்டி-ரீபவுண்ட் ரோலர் லீவர்

  4. விருப்ப கூடுதல் இயக்கிகள்

     கீல் நெம்புகோல், மாற்று நெம்புகோல், பூட்டக்கூடிய ரோட்டரி குமிழ் மற்றும் மேலும் தனிப்பயனாக்கப்பட்ட தூண்டுதல் தலைகள்

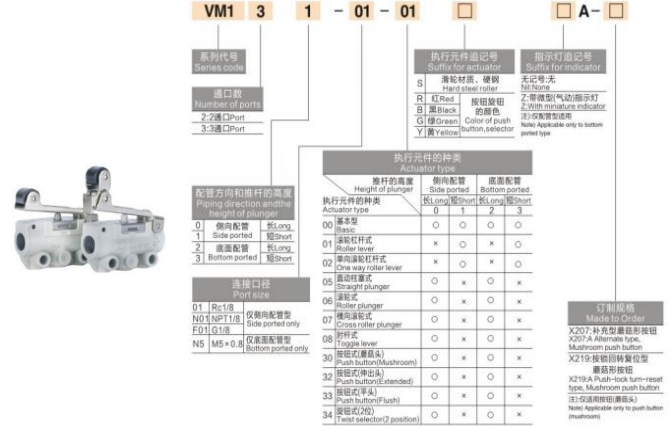

 மாதிரி குறியீடு விளக்கம்

  1.  (எடுத்துக்காட்டு: VM131-01-01A)

     -- VM131: 3-போர்ட் சர்க்யூட் + ரோலர் லீவர் ஆக்சுவேட்டர்

     -- 01: போர்ட் நூல் குறியீடு (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: பக்க போர்ட் தளவமைப்பு (02 = கீழ் போர்ட் தளவமைப்பு)

     -- பின்னொட்டு குறியீடு: A=தரநிலை; Y=மஞ்சள் காளான்; ஜி=பச்சை பொத்தான்; யு=ஷார்ட் ஸ்ட்ரோக்

  2. பொதுவான நிலையான மாதிரிகள்

     -- VM131-01-01A: 3-போர்ட் ரோலர் லீவர், Rc1/8, சைட் போர்ட் (மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது)

     -- VM132-M5-00A: 3-போர்ட் பிளாட் புஷ்பட்டன், M5 நூல், கீழ் போர்ட்

     -- VM130U-01-N01Y: 3-போர்ட் குறுகிய உலக்கை, NPT1/8, மஞ்சள் காளான் அவசரத் தலை

முக்கிய தயாரிப்பு நன்மைகள்

     -- அல்ட்ரா-சிறிய & அல்ட்ரா-லைட்: 11 மிமீ குறுகிய அகலத்துடன் 60 கிராம் மட்டுமே, உள் இயந்திர உட்பொதித்தல் மற்றும் அடர்த்தியான பேனல் ஸ்டாக்கிங் நிறுவலுக்கு ஏற்றது

     -- பரந்த உலகளாவிய அழுத்த வரம்பு: பல்நோக்கு சுற்றுக் கட்டுப்பாட்டிற்கு 1.0MPa நேர்மறை அழுத்தம் வரை முழு வெற்றிடத்துடன் இணக்கமானது

     -- நீடித்த பாப்பட் சீல் அமைப்பு: சிறந்த காற்று இறுக்கம், நீண்ட சேவை வாழ்க்கை மற்றும் வலுவான தூசி மாசு எதிர்ப்பு

     -- நெகிழ்வான குழாய் மற்றும் மவுண்டிங்: பக்க / கீழ் போர்ட் விருப்பங்கள், பக்க மவுண்டிங், கீழே மவுண்டிங், விருப்ப அடைப்பு அடிப்படை (VM1-B)

     -- உயவு இல்லாத வடிவமைப்பு: குறைந்த பராமரிப்பு செலவு மற்றும் சுத்தமான காற்று வளைய செயல்பாடு

     -- முழுமையான ஆக்சுவேட்டர் போர்ட்ஃபோலியோ: மேனுவல் ஜாக், ஸ்ட்ரோக் லிமிட், பாதுகாப்பு அவசர நிறுத்தம் மற்றும் அனைத்து மெக்கானிக்கல் தூண்டுதல் வேலை செய்யும் காட்சிகளுக்கும் பொருந்தும்

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- மெஷின் ஸ்ட்ரோக் லிமிட் சுவிட்சுகள்: சிலிண்டர் ஃபுல்-ஸ்ட்ரோக் பொசிஷன் ஃபீட்பேக் கண்டறிதல்

     -- மேனுவல் ஜாக் & உபகரணங்களை இயக்குதல்: பேனல் புஷ்பட்டன் மேனுவல் சோதனை காற்று சுற்றுகள்

     -- பாதுகாப்பு இன்டர்லாக் & எமர்ஜென்சி ஸ்டாப் லூப்கள்: இயந்திர பாதுகாப்பிற்கான மஞ்சள் காளான் தலை இயக்கி

     -- மினி ஜிக்ஸ் & கிளாம்பிங் பொருத்துதல்கள்: கிளாம்ப் / அன்கிளம்ப் நியூமேடிக் ஸ்விட்சிங்

     -- வெற்றிட கட்டுப்பாட்டு சுற்றுகள்: -100kPa வெற்றிட நிலையில் நிலையான மாறுதல்

     -- பொது ஆட்டோமேஷன் உபகரணங்கள்: இயந்திர தூண்டுதல் காற்று சமிக்ஞை & நிலை பின்னூட்ட சுற்றுகள்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VM1 மினியேச்சர் மெக்கானிக்கல் பாப்பட் வால்வு, அல்ட்ரா-லைட் 60 கிராம் கச்சிதமான உடல், நம்பகமான பாப்பட் சீல், முழு வெற்றிடம் ~ 1.0MPa இயக்க வரம்பு, இரட்டை பக்க/கீழ் போர்ட் தளவமைப்பு மற்றும் முழுமையான பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்கள், விருப்பமான இயந்திர தூண்டுதல் சிறிய தானியங்கி வால்வு கருவியாக செயல்படுகிறது.
