VM2 (VM200) தொடர் நடுத்தர 2/3 போர்ட் மெக்கானிக்கல் பாப்பட் வால்வு

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     VM2 (VM200) தொடர் என்பது ஒரு நடுத்தர அளவிலான 2/3 போர்ட் மெக்கானிக்கல் பாப்பட் வால்வு, SMC நிலையான மாதிரிகளுடன் முழுமையாக மாறக்கூடியது. நம்பகமான பாப்பட் சீல் கட்டுமானத்தை ஏற்றுக்கொண்டு, இது குறிப்பிடத்தக்க உயர் ஓட்ட திறன் (Cv≈0.87), உலகளாவிய Rc1/4 நிலையான போர்ட், வலுவான தொழில்துறை உருவாக்கம் மற்றும் முழுமையான பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்களைக் கொண்டுள்ளது. இது ஸ்ட்ரோக் வரம்பு கண்டறிதல், கைமுறை செயல்பாடு மற்றும் அனைத்து வகையான தானியங்கி இயந்திரங்களிலும் காற்று சுற்று மாறுதல் ஆகியவற்றிற்கான பிரதான இயந்திர கட்டுப்பாட்டு வால்வு ஆகும்.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

  1 அடிப்படை அளவுருக்கள்

     -- தொடர் குறியீடு: VM200 (குறுகிய பெயர் VM2)

     -- சர்க்யூட் வகைகள்: 2-போர்ட் (VM22x), 3-போர்ட் (VM23x, பொதுவாக மூடப்பட்ட NC தரநிலை)

     -- அமைப்பு: சிறந்த சீல் மற்றும் நீண்ட சேவை வாழ்க்கையுடன் நேரடி நடிப்பு பாப்பட் வகை

     -- பொருந்தக்கூடிய திரவம்: அழுத்தப்பட்ட காற்று, மந்த வாயு

     -- இயக்க அழுத்த வரம்பு: 0 ~ 1.0 MPa (வெற்றிடம் பொருந்தாது)

     -- சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5 ~ +60℃ (ஐசிங் அனுமதி இல்லை)

     -- போர்ட் நூல்: Rc1/4 (02); விருப்பத்தேர்வு NPT1/4 (N02), G1/4 (F02)

     -- ஓட்டம் செயல்திறன்: பயனுள்ள பகுதி பகுதி 19 mm², Cv = 0.87

     -- நிகர எடை: நிலையான மாடல் 90 கிராம்

     -- குழாய் தளவமைப்பு: பக்க துறைமுகம் (01), கீழ் துறைமுகம் (00)

     -- லூப்ரிகேஷன் தேவை: லூப்ரிகேஷன் இல்லாதது; ISO VG32 விசையாழி எண்ணெய் லூப்ரிகேஷன் விருப்பமானது

  2. ஒட்டுமொத்த வெளிப்புற பரிமாணங்கள் (மிமீ)

     -- சைட் போர்ட் பதிப்பு: 17 × 44 × 25

     -- கீழ் போர்ட் பதிப்பு: 17 × 44 × 30

சர்க்யூட் வரையறை மற்றும் வேலை தர்க்கம் (3-போர்ட் / 2-போர்ட்)

  1. 3-போர்ட் மாடல் (VM23x, மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது)

     -- போர்ட் 1(பி): பிரதான காற்று விநியோக நுழைவாயில்

     -- போர்ட் 2(A): சிக்னல் வெளியீட்டைக் கட்டுப்படுத்தவும்

     -- போர்ட் 3(ஆர்): எக்ஸாஸ்ட் போர்ட்

     -- NC பொதுவாக மூடப்பட்ட தர்க்கம்: செயல்படாத → P ஆனது A இலிருந்து துண்டிக்கப்பட்டது, A, R உடன் இணைக்கப்பட்டுள்ளது; செயல்பாட்டிற்குப் பிறகு → P ஆனது A உடன் இணைகிறது, A வெளியேற்ற R ஐ துண்டிக்கிறது

  2. 2-போர்ட் மாடல் (VM22x)

     -- போர்ட் 1(பி): திரவ உள்ளீடு

     -- போர்ட் 2(A): கட்டுப்பாடு வெளியீடு

     -- பொதுவாக மூடப்படும்: அழுத்தும் போது ஏர் சேனல் திறக்கும், வெளியான உடனேயே துண்டிக்கப்படும்

முழு பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட் போர்ட்ஃபோலியோ

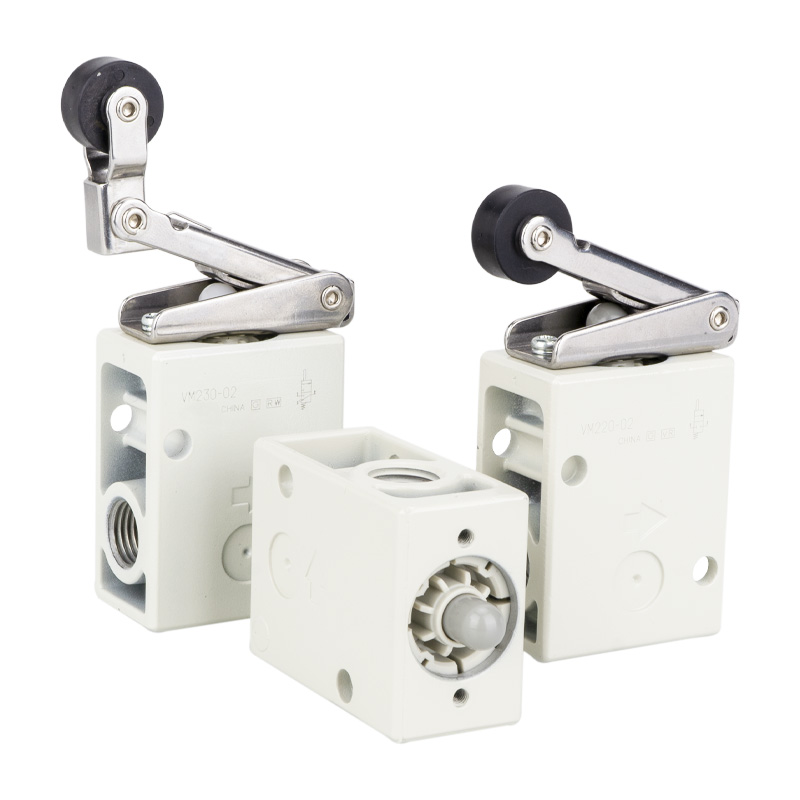

 1. ரோலர் லீவர் வகை (ஸ்ட்ரோக் வரம்பு கண்டறிதலுக்கு, மிகவும் பிரபலமானது)

     -- VM231/221: நிலையான POM பிளாஸ்டிக் ரோலர் நெம்புகோல்

     -- VM231S/221S: ஹெவி-டூட்டி சிராய்ப்பு-எதிர்ப்பு வேலை நிலைமைகளுக்கான கடினப்படுத்தப்பட்ட எஃகு உருளை

     -- VM233/223: ஒன்-வே ஆன்டி-ரீபவுண்ட் ரோலர் லீவர்

  2. நேராக உலக்கை வகை

     VM230/220: நிலையான நேரான புஷ் உலக்கை

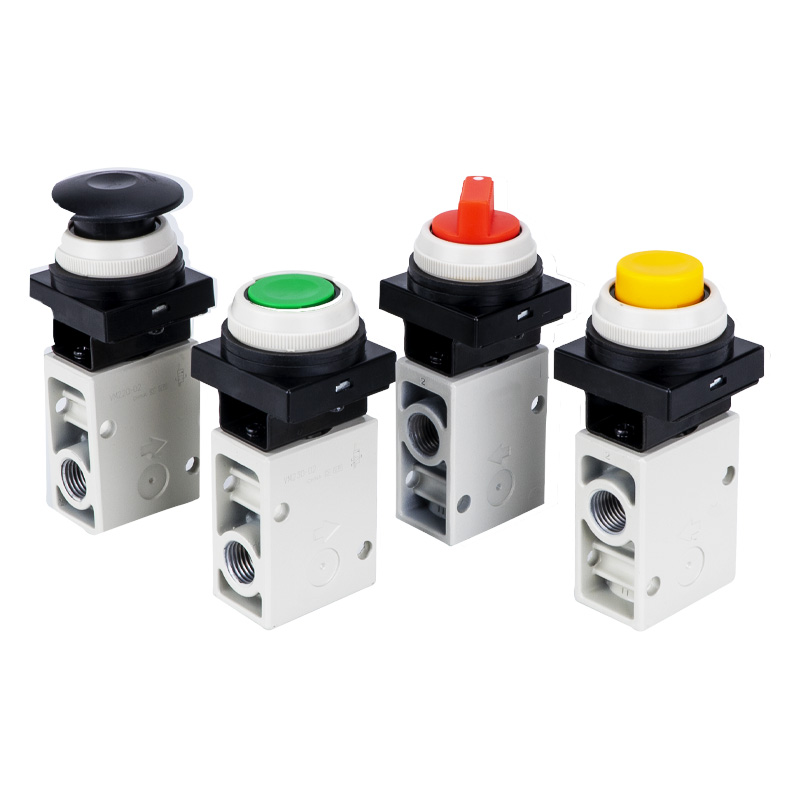

3. புஷ்பட்டன் வகை (மேனுவல் ஜாக் ஆபரேஷனுக்கு)

     -- VM232/222: பிளாட் நிலையான புஷ்பட்டன்

     -- VM232Y/222Y: அவசர நிறுத்தத்திற்கான உயர்-தெரியும் மஞ்சள் காளான் தலை

     -- VM232G/222G: பச்சை காட்டி புஷ்பட்டன்

 4. விருப்பமான சிறப்பு இயக்கிகள்

     கீல் நெம்புகோல், மாற்று நெம்புகோல், பூட்டக்கூடிய ரோட்டரி குமிழ், இருதரப்பு நெம்புகோல் மற்றும் பிற தனிப்பயனாக்கப்பட்ட தூண்டுதல் தலைகள்

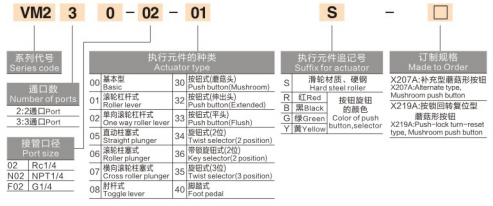

 மாதிரி குறியீடு விளக்கம்

   1. (எடுத்துக்காட்டு: VM231-02-01S)

     -- VM231: 3-போர்ட் சர்க்யூட் + ரோலர் லீவர் ஆக்சுவேட்டர்

     -- 02: போர்ட் நூல் அளவு (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: பக்க போர்ட் தளவமைப்பு (00 = கீழ் போர்ட் தளவமைப்பு)

     -- எஸ்: கடினப்படுத்தப்பட்ட எஃகு உருளை (பின்னொட்டு இல்லை = நிலையான POM ரோலர்)

     -- வண்ண பின்னொட்டு: A=தரமான கருப்பு; Y=மஞ்சள் காளான்; G=பச்சை பொத்தான்

  2. பொதுவான நிலையான மாதிரிகள்

     -- VM231-02-01A: 3-போர்ட், POM ரோலர், Rc1/4, சைட் போர்ட் (உலகளாவிய பொது-நோக்கு மாதிரி)

     -- VM231S-02-01A: 3-போர்ட், கடினப்படுத்தப்பட்ட எஃகு உருளை, Rc1/4, பக்க துறைமுகம் (கனமான சிராய்ப்பு-எதிர்ப்பு வேலை நிலைமைகள்)

     -- VM230-02-00A: 3-போர்ட், நேராக உலக்கை, கீழ் போர்ட்

     -- VM232Y-02-01A: 3-போர்ட், மஞ்சள் காளான் அவசர நிறுத்த பொத்தான், பக்க துறைமுகம்

முக்கிய தயாரிப்பு நன்மைகள்

     -- நடுத்தர உயர் ஓட்ட செயல்திறன்: Cv=0.87, மினி VM1 (Cv=0.11) ஐ விட கிட்டத்தட்ட 8 மடங்கு அதிக ஓட்டம் திறன், நடுத்தர ஓட்டம் நியூமேடிக் சர்க்யூட்டுகளுக்கு சரியாக பொருந்தும்

     -- யுனிவர்சல் Rc1/4 போர்ட்: சிறந்த குறுக்கு-மாடல் இணக்கத்தன்மை கொண்ட ஆட்டோமேஷன் கருவிகளுக்கான நிலையான முக்கிய நூல் அளவு

     -- நம்பகமான பாப்பட் சீல்: நல்ல காற்று இறுக்கம், தூசி மாசு எதிர்ப்பு, விரைவான பதில் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை

     -- இரட்டை குழாய் தளவமைப்பு ஆதரவு: நெகிழ்வான அடர்த்தியான பேனல் நிறுவல் தளவமைப்புக்கான பக்க மற்றும் கீழ் போர்ட் விருப்பங்கள்

     -- முழுமையான ஆக்சுவேட்டர் கவரேஜ்: ரோலர் லீவர், உலக்கை, பிளாட் பட்டன் மற்றும் காளான் தலை ஆகியவை இயந்திர வரம்பு, கையேடு ஜாக் மற்றும் எமர்ஜென்சி ஸ்டாப் எல்லா காட்சிகளையும் மறைக்க கிடைக்கும்

     -- ஹெவி-டூட்டி வலுவான கட்டுமானம்: உலோக வால்வு உடல்; கடுமையான தொழில்துறை தொடர்ச்சியான செயல்பாட்டிற்கு எஸ் பின்னொட்டு கடினமான எஃகு உருளை விருப்பமானது

     -- உயவு இல்லாத வடிவமைப்பு: குறைந்த பராமரிப்பு பணிச்சுமை, சுத்தமான மற்றும் சூழல் நட்பு காற்று சுற்று செயல்பாடு

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- எக்யூப்மென்ட் ஸ்ட்ரோக் லிமிட் சென்சிங்: உருளை / ஸ்லைடு டேபிள் முழு நிலையை ரோலர் லீவர் ஆக்சுவேட்டருடன் கண்டறிதல்

     -- கையேடு ஜாக் கட்டுப்பாடு: புஷ்பட்டன் வழியாக ஆன்-சைட் மெஷினிங் மற்றும் பேனல் செயல்பாடு

     -- பாதுகாப்பு அவசர இன்டர்லாக்: ரேபிட் ஏர் சர்க்யூட் கட்-ஆஃப்க்கான மஞ்சள் காளான் தலை

     -- ஜிக் & ஃபிக்சர் மாறுதல்: கிளாம்ப் / அன்க்ளாம்ப் நியூமேடிக் லூப் கட்டுப்பாடு

     -- தானியங்கு உற்பத்திக் கோடுகள்: பணிநிலைய நிலை சமிக்ஞை மற்றும் இயந்திர பாதுகாப்பு இன்டர்லாக் சுற்றுகள்

     -- பேக்கேஜிங், ஜவுளி மற்றும் அச்சிடும் இயந்திரங்கள்: உயர் அதிர்வெண் இயந்திர தூண்டுதல் கட்டுப்பாட்டு சுழல்கள்

தேர்வு ஒப்பீடு: VM1 VS VM2 விரைவு குறிப்பு அட்டவணை

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VM2 நடுத்தர அளவிலான மெக்கானிக்கல் பாப்பட் வால்வு உலகளாவிய Rc1/4 போர்ட், Cv=0.87 உயர் ஓட்டம் திறன், முழு வீச்சு மாற்றக்கூடிய ஆக்சுவேட்டர்கள் மற்றும் இரட்டை பக்க/கீழ் குழாய் விருப்பங்கள் ஆகியவற்றைக் கொண்டுள்ளது, இது அனைத்து தொழில்துறை ஆட்டோமேஷன் நியூமேடிக் ஸ்விட்சிங் சர்க்யூட்டுகளுக்கும் நிலையான பிரதான இயந்திர கட்டுப்பாட்டு வால்வாக செயல்படுகிறது.
