VM4 (VM400) தொடர் நடுத்தர 3-போர்ட் பாப்பட் மெக்கானிக்கல் வால்வு

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     VM4 (VM400) தொடர் என்பது ஒரு நடுத்தர அளவிலான 3-போர்ட் பாப்பட் மெக்கானிக்கல் வால்வு ஆகும், இது SMC அசல் மாடல்களுடன் முழுமையாக மாறக்கூடியது, இது மினி VM1 மற்றும் உயர்-பாய்வு நிலையான VM2 தொடர்களுக்கு இடையில் நிலைநிறுத்தப்பட்டுள்ளது. இது வெற்றிடத்திலிருந்து (-100kPa) 1.0MPa பாசிட்டிவ் பிரஷர் வரையிலான முழு இயக்க வரம்பையும் உலகளாவிய Rc1/8 போர்ட், இரட்டைப் பக்க/கீழ் குழாய் அமைப்பு, வலுவான உலோகக் கட்டுமானம், தீவிர நீண்ட சேவை வாழ்க்கை மற்றும் முழுமையான பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்களுடன் ஆதரிக்கிறது. ஸ்ட்ரோக் வரம்பு கண்டறிதல், கையேடு ஜாக் செயல்பாடு மற்றும் பொது ஆட்டோமேஷன் கருவிகளில் பாதுகாப்பு இன்டர்லாக் சுற்றுகளுக்கு பரவலாக ஏற்றுக்கொள்ளப்பட்டது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

  1. அடிப்படை பொது அளவுருக்கள்

     --  தொடர் குறியீடு: VM400 (குறுகிய பெயர் VM4)

     --  சர்க்யூட் வகை: 3/2-வழி; பொதுவாக மூடப்பட்டது (NC தரநிலை), பொதுவாக திறந்திருக்கும் (விரும்பினால் இல்லை

     --  அமைப்பு: நேரடியாக செயல்படும் பாப்பட் வகை, இறுக்கமான சீல், தூசி-தடுப்பு, நீட்டிக்கப்பட்ட சேவை வாழ்க்கை

     --  பொருந்தக்கூடிய திரவம்: அழுத்தப்பட்ட காற்று, மந்த வாயு

     --  இயக்க அழுத்தம் வரம்பு: -100kPa ~ 1.0MPa (வெற்றிட இணக்கமானது, VM2 ஐ விட நன்மை)

     --  சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5 ~ +60℃ (உள் ஐசிங் அனுமதி இல்லை)

     --  போர்ட் நூல்: Rc1/8 (01); விருப்பத்தேர்வு NPT1/8 (N01), G1/8 (F01)

     --  ஓட்டம் செயல்திறன்: பயனுள்ள பகுதி பகுதி 7mm², Cv = 0.38

     --  நிகர எடை: நிலையான அடிப்படை மாதிரி 110 கிராம்

     --  பைப்பிங் லேஅவுட்: சைட் போர்ட் (01), கீழ் போர்ட் (00)

     --  லூப்ரிகேஷன்: லூப்ரிகேஷன் இல்லாதது; ISO VG32 விசையாழி எண்ணெய் லூப்ரிகேஷன் விருப்பமானது

     -- அதிகபட்ச மாறுதல் அதிர்வெண்: புஷ்பட்டன் / ரோலர் ஆக்சுவேட்டர்களுக்கு 60 சுழற்சிகள்/நிமிடம்; குமிழ் / தேர்வாளர் தலைகளுக்கு 6 சுழற்சிகள்/நிமிடங்கள்

     --  அதிர்ச்சி மற்றும் அதிர்வு எதிர்ப்பு: 1000m/s² தாக்க எதிர்ப்பு, 70m/s² அதிர்வு எதிர்ப்பு (கனரக தொழில்துறை தரம்)

  2. வெளிப்புற ஒட்டுமொத்த பரிமாணங்கள் (மிமீ)

     --  சைட் போர்ட் பதிப்பு: 18 × 30 × 57

     --  பாட்டம் போர்ட் பதிப்பு: 18 × 30 × 62

  3. 3-போர்ட் சர்க்யூட் வரையறை & தர்க்கம்

     -- போர்ட் 1(பி): பிரதான காற்று விநியோக நுழைவாயில்

     --  போர்ட் 2(A): சிக்னல் அவுட்புட் போர்ட்டைக் கட்டுப்படுத்தவும்

     --  போர்ட் 3(ஆர்): எக்ஸாஸ்ட் போர்ட்

     --  NC பொதுவாக மூடப்பட்ட லாஜிக்: செயல்படாத → P ஆனது A இலிருந்து துண்டிக்கப்பட்டது, A வெளியேற்ற R உடன் இணைக்கப்பட்டுள்ளது; செயல்பாட்டிற்குப் பிறகு → P ஆனது A உடன் இணைகிறது, A வெளியேற்ற R ஐ துண்டிக்கிறது

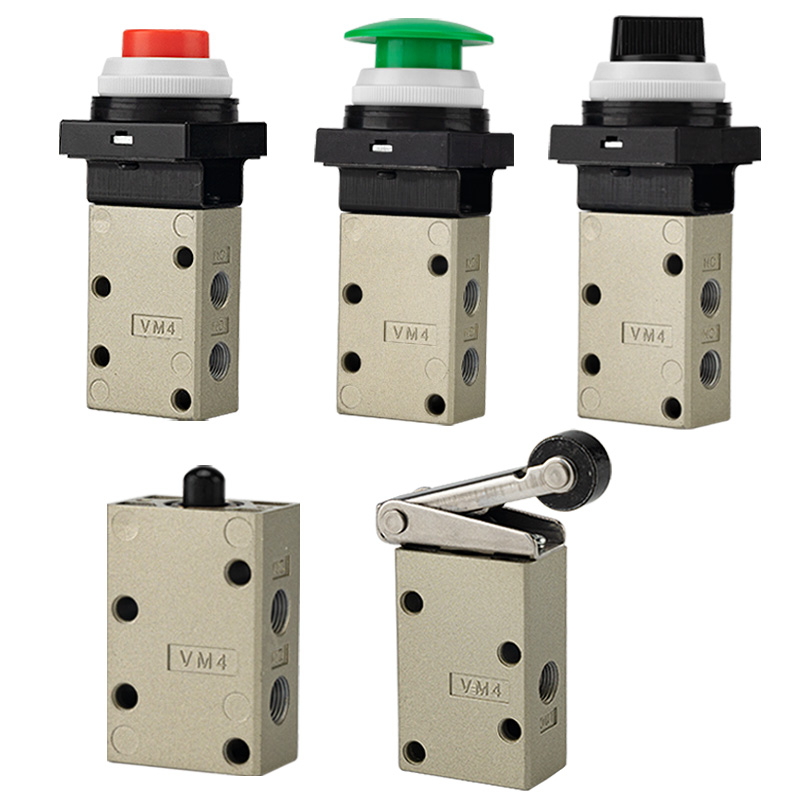

பரிமாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்களின் முழு வீச்சு

  1. ரோலர் லீவர் வகை (ஸ்ட்ரோக் லிமிட் சென்சிங்கிற்கு மிகவும் பிரபலமானது)

     -- VM431: நிலையான POM பிளாஸ்டிக் ரோலர் நெம்புகோல்

     -- VM431S: கடுமையான சிராய்ப்பு-எதிர்ப்பு தொடர்ச்சியான செயல்பாட்டிற்கான கடினப்படுத்தப்பட்ட எஃகு உருளை நெம்புகோல்

     -- VM432: தலைகீழ் தூண்டுதல் தவறான செயல்பாட்டை அகற்ற ஒரு வழி எதிர்ப்பு-ரீபவுண்ட் ரோலர் லீவர்

 2. நேராக உலக்கை வகை

     -- VM430: நிலையான நேரான உலக்கை அடிப்படை மாதிரி, தனிப்பயனாக்கப்பட்ட சிறப்பு ஆக்சுவேட்டர் இணைப்புகளை ஆதரிக்கிறது

  3. புஷ்பட்டன் & காளான் எமர்ஜென்சி ஸ்டாப் ஹெட்ஸ் (மேனுவல் ஜாக் & சேஃப்டி இன்டர்லாக்)

     -- VM432: பிளாட் நிலையான புஷ்பட்டன்

     -- VM432Y: அவசரகால நிறுத்தத்திற்கான உயர்-தெரியும் மஞ்சள் காளான் தலை

     -- VM432R: சிவப்பு காளான் அவசர நிறுத்த பொத்தான்

     -- VM432G: பச்சை காட்டி புஷ்பட்டன்

  4. நாப் / செலக்டர் / பூட்டக்கூடிய பாதுகாப்பு இயக்கிகள்

     -- VM434: 2-நிலை / 3-நிலை ரோட்டரி செலக்டர் குமிழ்

     -- VM435: தற்செயலான தவறான தூண்டுதலைத் தடுக்க பூட்டக்கூடிய புஷ்பட்டன்

     -- VM436: கீல் லீவர் ஆக்சுவேட்டரை மாற்று

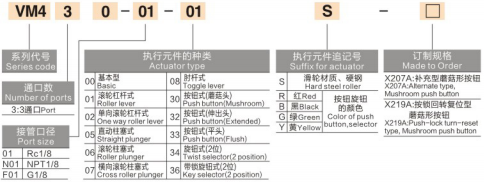

மாதிரி குறியீடு விளக்கம்

 1. (எடுத்துக்காட்டு: VM431-01-01S)

     -- VM431: 3-போர்ட் சர்க்யூட் + ரோலர் லீவர் ஆக்சுவேட்டர்

     -- 01: போர்ட் நூல் குறியீடு (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: சைட் போர்ட் பைப்பிங் தளவமைப்பு (00 = கீழ் போர்ட் தளவமைப்பு)

     -- S: கடினப்படுத்தப்பட்ட எஃகு உருளை (பின்னொட்டு இல்லை = நிலையான POM பிளாஸ்டிக் உருளை)

     -- வண்ண பின்னொட்டு குறி: ஒய்=மஞ்சள் காளான், ஆர்=சிவப்பு காளான், ஜி=பச்சை புஷ்பட்டன்

  2. பிரபலமான நிலையான மாதிரிகள்

     -- VM431-01-01A: 3-போர்ட் POM ரோலர் லீவர், Rc1/8 பக்க போர்ட் (உலகளாவிய பொது-நோக்கு மாதிரி)

     -- VM431S-01-01A: 3-போர்ட் கடினப்படுத்தப்பட்ட எஃகு உருளை, கனரக சிராய்ப்பு-எதிர்ப்பு வேலை நிலைமைகள்

     --  VM430-01-00A: 3-போர்ட் ஸ்ட்ரெய்ட் பிளங்கர், தனிப்பயனாக்கப்பட்ட ஆக்சுவேட்டர் அசெம்பிளிக்கான கீழ் போர்ட்

     -- VM432Y-01-01A: 3-போர்ட் மஞ்சள் காளான் தலை அவசர நிறுத்த வால்வு

முக்கிய தயாரிப்பு நன்மைகள்

     -- அல்ட்ரா-வைட் இரட்டை வெற்றிடம் மற்றும் நேர்மறை அழுத்த வரம்பு: -100kPa வெற்றிடத்திலிருந்து 1.0MPa வரை நிலையான செயல்பாடு, வெற்றிட உறிஞ்சுதல் மற்றும் நிலையான நேர்மறை அழுத்த சுற்றுகள் இரண்டிற்கும் இணக்கமானது (VM2 வெற்றிடத்தை ஆதரிக்காது)

     -- நம்பகமான பாப்பட் சீல் கட்டுமானம்: சிறந்த காற்று இறுக்கம், தூசி மாசு எதிர்ப்பு, விரைவான பதில் மற்றும் தீவிர நீண்ட சுழற்சி சேவை வாழ்க்கை

     -- யுனிவர்சல் Rc1/8 நிலையான நூல்: பெரிய பரிமாற்றத்திறனுடன் பொது ஆட்டோமேஷன் கருவிகளுக்கு பரவலாக ஏற்றுக்கொள்ளப்பட்ட போர்ட் அளவு

     -- இரட்டை பக்க / கீழ் குழாய் அமைப்பு: அடர்த்தியான பேனல் ஸ்டாக்கிங் மற்றும் வரையறுக்கப்பட்ட விண்வெளி உபகரணங்களுக்கான நெகிழ்வான நிறுவல் தளவமைப்பு

     -- முழுமையான முழு-தொடர் ஆக்சுவேட்டர் போர்ட்ஃபோலியோ: ரோலர் லீவர், உலக்கை, பிளாட் புஷ்பட்டன், கலர் மஷ்ரூம் ஹெட், ரோட்டரி நாப் மற்றும் லாக் செய்யக்கூடிய ஹெட்ஸ் ஆகியவை ஸ்ட்ரோக் வரம்பு, கையேடு ஜாக், எமர்ஜென்சி ஸ்டாப் மற்றும் செலக்டர் கட்டுப்பாட்டு கோரிக்கைகளை முழுமையாக உள்ளடக்கும்

     -- கனரக தொழில்துறை வலுவான உருவாக்கம்: திட உலோக வால்வு உடல், விருப்பமான கடினப்படுத்தப்பட்ட எஃகு உருளை மற்றும் கடுமையான தொடர்ச்சியான உற்பத்தி வரிகளுக்கு அதிக அதிர்ச்சி/அதிர்வு எதிர்ப்பு

     -- உயவு இல்லாத பராமரிப்பு இல்லாத வடிவமைப்பு: குறைந்த இயக்க செலவு மற்றும் சுத்தமான எண்ணெய் இல்லாத காற்று சுற்று சூழல்

வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்

     -- எக்யூப்மென்ட் ஸ்ட்ரோக் வரம்பு கண்டறிதல்: உருளை மற்றும் ஸ்லைடு டேபிள் முழு நிலை பின்னூட்டம் ரோலர் லீவர் ஆக்சுவேட்டருடன்

     -- வெற்றிட உறிஞ்சுதல் மற்றும் வெளியீட்டு கட்டுப்பாட்டு சுற்றுகள் (-100kPa எதிர்மறை அழுத்தத்தில் நிலையான செயல்பாடு)

     -- பேனல் புஷ்பட்டன் ஆக்சுவேட்டர்கள் வழியாக கையேடு ஜாக் சோதனை மற்றும் உபகரணங்களை இயக்குதல்

     -- இயந்திர பாதுகாப்பு அவசர இன்டர்லாக்: விரைவான காற்று சுற்று நிறுத்தத்திற்கான மஞ்சள் / சிவப்பு காளான் தலை

     -- ஜிக் & ஃபிக்ச்சர் நியூமேடிக் ஸ்விட்சிங் லூப்களை கிளாம்பிங் / அன்க்ளாம்பிங்

     -- பேக்கேஜிங், அச்சிடுதல் மற்றும் ஜவுளி இயந்திரங்கள் உயர் அதிர்வெண் இயந்திர தூண்டுதல் கட்டுப்பாடு

     -- சிறிய தானியங்கி பணிநிலைய நிலை சமிக்ஞை கருத்து மற்றும் இயந்திர பாதுகாப்பு இன்டர்லாக் சுற்றுகள்

தேர்வு ஒப்பீட்டு அட்டவணை: VM1 / VM2 / VM4 தொடர்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VM4 நடுத்தர 3-போர்ட் பாப்பட் மெக்கானிக்கல் வால்வு உலகளாவிய Rc1/8 போர்ட், Cv=0.38 ஓட்டம் திறன், முழு வெற்றிடம் ~1.0MPa அழுத்தம் பொருந்தக்கூடிய தன்மை, நம்பகமான பாப்பட் சீல், முழுமையான பரிமாற்றக்கூடிய ஆக்சுவேட்டர்கள் மற்றும் இரட்டைப் பக்க/கீழ் குழாய் அமைப்பு கட்டுப்பாட்டு அமைப்புகளுக்கு விருப்பமான அனைத்து வேலை செய்யும் மீடியம் சர்வீஸ் பைப்பிங் அமைப்புகளுடன் பொருத்தப்பட்டுள்ளது. வெற்றிட செயல்பாடு, சிராய்ப்பு எதிர்ப்பு மற்றும் நீண்ட கால நிலையான செயல்திறன்.
