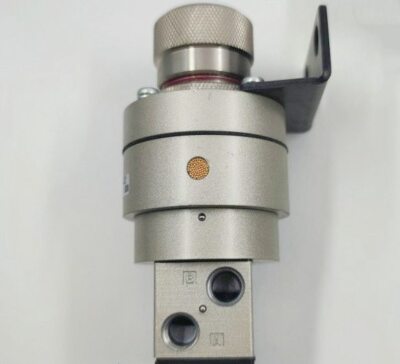

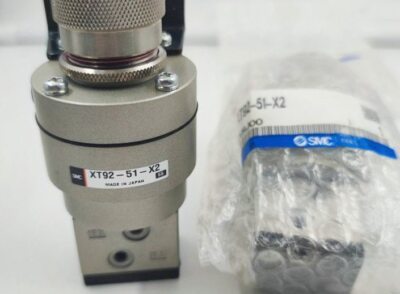

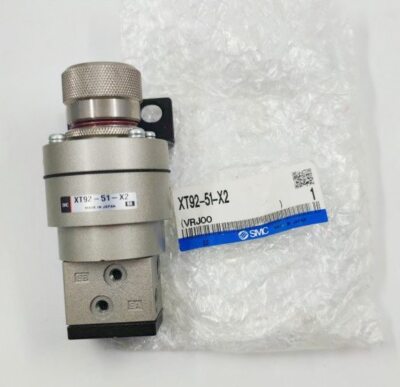

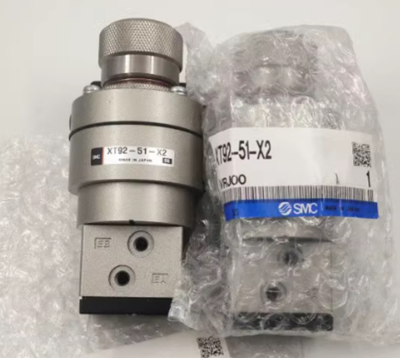

XT92-51-X2 துல்லியமான அழுத்தம் கண்டறிதல் வால்வு

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     XT92-51-X2 என்பது SOLH ரிச்ஜ் பிராண்டின் கீழ் UTC தனிப்பயனாக்கப்பட்ட சிறப்பு வால்வு ஆகும். இது சாதாரண துல்லிய அழுத்தக் கட்டுப்பாட்டாளர்களிடமிருந்து அடிப்படையில் வேறுபடுகிறது மற்றும் குறைந்த அழுத்த பாதுகாப்பு பாதுகாப்பு மற்றும் நியூமேடிக் சிக்னல் மாறுதலுக்கான பிரத்யேக இரட்டை அழுத்த கண்டறிதல் வால்வாக செயல்படுகிறது. இந்த தனிப்பயன் அலகு அழுத்தம் த்ரெஷோல்ட் தூண்டுதல் மற்றும் தானியங்கி பாதுகாப்பு சுற்றுகளில் இரட்டை-சிக்னல் இன்டர்லாக் கட்டுப்பாட்டிற்காக உருவாக்கப்பட்டது.

1. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (முழுமையான SMC இணக்கமானது)

     --மாடல்: XT92-51-X2 தனிப்பயன் சிறப்பு பதிப்பு

     --கட்டமைப்பு வகை: நேரடியாக செயல்படும் அழுத்தம் கண்டறிதல் இரட்டை அழுத்த வால்வு

     --போர்ட் த்ரெட்: Rc1/8, M5 குழாய் பொருத்துதல்களுடன் இணக்கமானது

     --பொருந்தக்கூடிய நடுத்தர: சுத்தமான சுருக்கப்பட்ட காற்று

     --சரிசெய்யக்கூடிய மாறுதல் அழுத்த வரம்பு: 0.1 ~ 0.5 MPa

     --அதிகபட்ச வேலை அழுத்தம்: 0.8 MPa

     --ஆதார அழுத்தம்: 1.2 MPa

     --இயக்க சுற்றுப்புற வெப்பநிலை: -5℃ ~ +60℃

     --நிகர எடை: தோராயமாக. 300 கிராம்

     --முக்கிய செயல்பாடுகள்: அழுத்தம் த்ரெஷோல்ட் கண்டறிதல், குறைந்த அழுத்த பாதுகாப்பு இன்டர்லாக், டூயல் ஏர் சர்க்யூட் சிக்னல் மாறுதல்

2. 3/2-வே லாஜிக் போர்ட் லேஅவுட்

     --பி: பிரதான காற்று விநியோக நுழைவாயில் துறைமுகம்

     --A / B: இரண்டு சுயாதீன மாறுதல் வெளியீடு துறைமுகங்கள்

     --ஆர்: உள்ளமைக்கப்பட்ட சைலன்சருடன் எக்ஸாஸ்ட் போர்ட்

     --மேல் சரிசெய்தல் குமிழ்: தனிப்பயனாக்கப்பட்ட அழுத்தம் தூண்டுதல் வரம்பை அமைக்கிறது (எ.கா. 0.4 MPa)

     --நிறுவல் விருப்பங்கள்: அடைப்புக்குறி மவுண்டிங் அல்லது பேனல் மவுண்டிங்

3. வேலை செய்யும் கொள்கை

     கணினி அழுத்தம் முன்னமைக்கப்பட்ட வரம்பை மீறும் போது: காற்று போர்ட் P இலிருந்து போர்ட் A க்கு பாய்கிறது, அதே நேரத்தில் போர்ட் B வெளியேற்றும் R உடன் இணைக்கிறது. கணினி அழுத்தம் முன்னமைக்கப்பட்ட வரம்பிற்குக் கீழே விழும் போது: P லிருந்து போர்ட் B க்கு காற்று பாய்கிறது, அதே நேரத்தில் போர்ட் A வெளியேற்ற R உடன் இணைக்கிறது. வால்வு நிலையான அழுத்த வாசலில் தானியங்கி காற்று பாதை மாறுவதை உணரும்.

4. செயல்திறன் ஒப்பீடு: XT92-51-X2 VS ARP / IR துல்லிய கட்டுப்பாட்டாளர்கள்

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     குறைந்த அழுத்த பாதுகாப்பு இன்டர்லாக்: காற்றழுத்தம் முன்னமைக்கப்பட்ட மதிப்பிற்குக் கீழே காற்றழுத்தம் குறைந்தவுடன் தானாகவே சாதனங்களை பாதுகாப்பான காத்திருப்பு பயன்முறைக்கு மாற்றுகிறது இரட்டை காற்று வழங்கல் தானியங்கி மாறுதல்: பிரதான குழாய் அழுத்தம் தோல்வியடையும் போது காத்திருப்பு காற்று மூலத்திற்கு மாறுகிறது இயந்திர அழுத்தம் அனுமதி இடைப்பூட்டு: காற்றழுத்தம் செல்லுபடியாகும் வரம்பை அடையும் வரை சாதனங்களைத் தொடங்குவதைக் கட்டுப்படுத்துகிறது. ஒட்டுமொத்த காற்று சுற்று அமைப்பு

ஒரு வாக்கியத்தின் சுருக்கம்

     தனிப்பயன் SOLH XT92-51-X2 அழுத்தம் கண்டறிதல் வால்வு குறைந்த அழுத்த பாதுகாப்பு மற்றும் நிலையான வாசல் காற்று பாதை மாறுதல் ஆகியவற்றை செயல்படுத்துகிறது; இது பாதுகாப்பு இன்டர்லாக் சுற்றுகளுக்கான ஒரு சிறப்பு நியூமேடிக் லாஜிக் கூறு மற்றும் தொடர்ச்சியான துல்லியமான அழுத்த ஒழுங்குமுறைக்கு பயன்படுத்த முடியாது.
