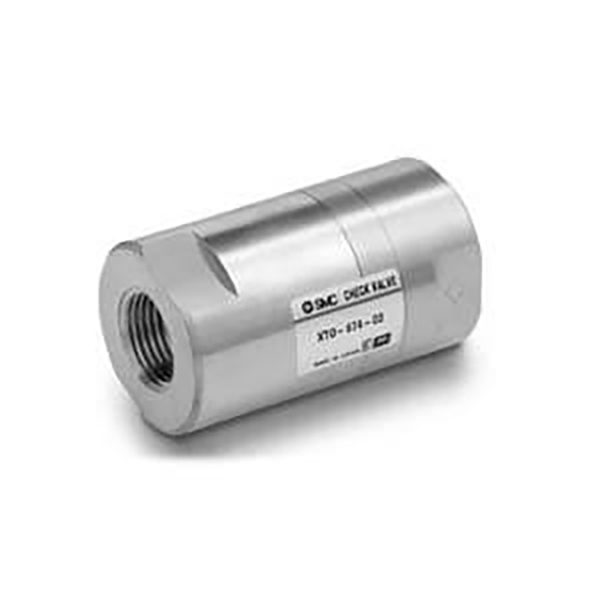

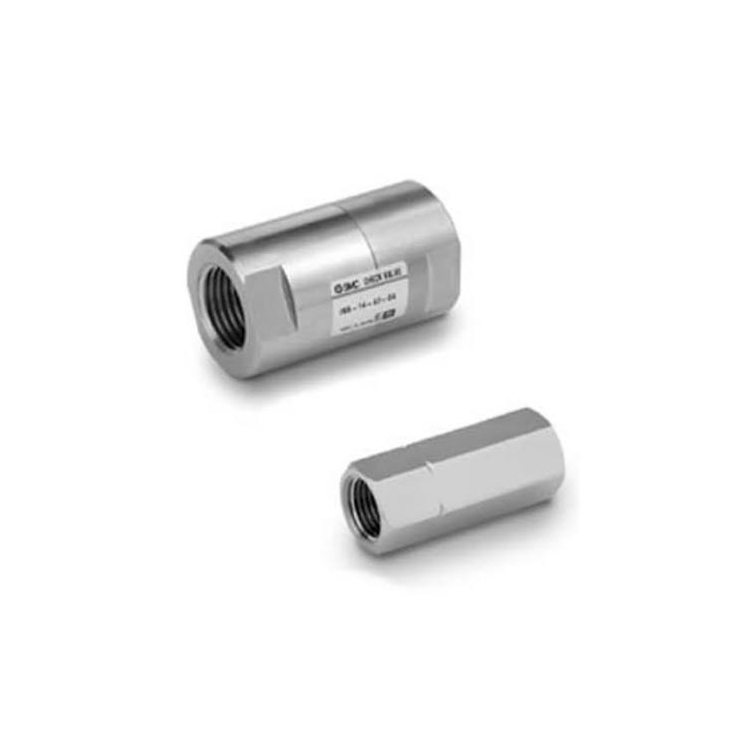

XTO674 / INA14 தொடர் குறைந்த விரிசல் அழுத்தம் சரிபார்ப்பு வால்வு

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     SOLH XTO674 மற்றும் INA14 தொடர்கள் ஒரே மாதிரியான தயாரிப்பு தளத்தைப் பகிர்ந்து கொள்கின்றன, இதில் அதி-குறைந்த விரிசல் அழுத்தம் மற்றும் சுருக்கப்பட்ட காற்று மற்றும் நீருக்கான இரட்டை-நடுத்தர இணக்கத்தன்மை ஆகியவற்றைக் கொண்டுள்ளது. இந்த திரிக்கப்பட்ட இன்லைன் சரிபார்ப்பு வால்வுகள் வெற்றிட சுற்றுகள் மற்றும் பொது நியூமேடிக் அமைப்புகளில் தலைகீழ் ஓட்டத்தைத் தடுக்க பரவலாகப் பயன்படுத்தப்படுகின்றன, மேலும் குறைந்த அழுத்த திரவம் மற்றும் நீர் குழாய்களுக்கும் ஏற்றது. XTO674 குறைந்த வெப்பநிலை வேலை நிலைமைகளில் கவனம் செலுத்துகிறது, அதே நேரத்தில் INA14 நிலையான மற்றும் அரிப்பை எதிர்க்கும் தொழில்துறை காட்சிகளை உள்ளடக்கியது.

 மாதிரி குறியீடு வகைப்பாடு & பெயரிடும் விதி

     -- XTO674: பித்தளை உடல், குறைந்த வெப்பநிலை எதிர்ப்பு பதிப்பு (-30℃ குறைந்தபட்ச இயக்க வெப்பநிலை)

     -- INA14: நிலையான தொடர், விருப்பமான பித்தளை / SUS304 துருப்பிடிக்காத எஃகு உடல், சாதாரண வெப்பநிலை வரம்பு (-5℃ குறைந்தபட்சம்)

     -- போர்ட் அளவு பின்னொட்டு வரையறை: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 பகிரப்பட்ட உலகளாவிய தொழில்நுட்ப விவரக்குறிப்புகள்

     -- கிராக்கிங் பிரஷர்: 0.01 MPa (0.1 பார்), வெற்றிட மற்றும் குறைந்த அழுத்த சுற்றுகளுக்கு அதி-குறைந்த வாசல் சிறந்தது

     -- அதிகபட்ச ஆதார அழுத்தம்: 1.0 MPa

     -- பொருந்தக்கூடிய ஊடகம்: அழுத்தப்பட்ட காற்று, நீர், நடுநிலை மந்த வாயு & நடுநிலை திரவம்

  1. இயக்க வெப்பநிலை வரம்பு

     -- XTO674: -30℃ ~ +80℃ (கிரையோஜெனிக் எதிர்ப்பு)

     -- INA14: -5℃ ~ +80℃

  2. விருப்ப முத்திரை பொருட்கள்

     -- NBR (தரநிலை): காற்று மற்றும் சுத்தமான தண்ணீருக்கு, பொருந்தும் வெப்பநிலை -5 ~ 60℃

     -- FKM: எண்ணெய் எதிர்ப்பு மற்றும் அதிக வெப்பநிலை எதிர்ப்பு, 80℃ வரை

     -- CR: வானிலை எதிர்ப்பு & சிராய்ப்பு எதிர்ப்பு, XTO674 தொடருக்கு விருப்பமானது

  3. வால்வு உடல் பொருள் விருப்பங்கள்

     -- XTO674: திடமான பித்தளை உடல் மட்டும்

     -- INA14: பித்தளை / SUS304 துருப்பிடிக்காத எஃகு (அனைத்து முக்கிய ஈரமான பாகங்கள் துருப்பிடிக்காத எஃகு)

வழக்கமான மாதிரி அளவுரு ஒப்பீட்டு அட்டவணை

முக்கிய தயாரிப்பு நன்மைகள் & பயன்பாட்டு நோக்கம்

 1. மிகக் குறைந்த 0.01MPa விரிசல் அழுத்தம்

     -- -0.1MPa வெற்றிட நிலையில் நிலையான திறப்பு, வெற்றிட இழப்பு மற்றும் உறிஞ்சும் கப் / வெற்றிட ஜெனரேட்டரின் பின்னடைவை திறம்பட தவிர்க்கவும்.

  2. இருதரப்பு நம்பகமான சீல்

     -- மென்மையான முன்னோக்கி ஓட்டம், பூஜ்ஜிய தலைகீழ் கசிவு; வெற்றிட குழாய்கள், சோலனாய்டு வால்வுகள் மற்றும் சிலிண்டர்களை தலைகீழ் அழுத்தம் அதிகரிப்பால் ஏற்படும் சேதத்திலிருந்து பாதுகாக்கிறது.

  3. மினி இன்லைன் திரிக்கப்பட்ட அமைப்பு

     -- கூடுதல் மவுண்டிங் அடைப்புக்குறிகள் இல்லாமல் நேரடியாக குழாய்களுக்குள் இன்லைன் நிறுவப்பட்டுள்ளது, சிறிய குறுகிய உபகரண தளவமைப்பு இடத்துக்குச் சரியாகப் பொருந்தும்.

 4. இரட்டை நடுத்தர காற்று & நீர் உலகளாவிய வடிவமைப்பு

     -- உலர் நியூமேடிக் சுற்றுகள் மற்றும் உதிரி பாகங்களின் சரக்கு வகைகளைக் குறைக்க குறைந்த அழுத்த திரவ நீர் குழாய்கள் ஆகிய இரண்டிற்கும் இணக்கமானது.

 5. முழு வெற்றிட அமைப்பு இணக்கத்தன்மை

     -- வெற்றிட சோதனைக் கருவிகள் மற்றும் துடிக்கும் எதிர்மறை அழுத்த வெற்றிடச் சுழற்சி சுழல்களுக்கு ஏற்றது.

நிறுவல் மற்றும் மாதிரி தேர்வு வழிகாட்டுதல்கள்

  1.  ஓட்டம் திசைக் குறி: நடுத்தர ஓட்டத்தின் திசையைக் குறிக்க வால்வு உடலில் "→" என்ற அம்புக்குறி அச்சிடப்பட்டுள்ளது; தலைகீழ் நிறுவல் திரவப் பாதையை முற்றிலும் தடுக்கும்.

  2. போர்ட் அளவு பொருத்தம்: குழாய் விட்டம் படி Rc1/8 "~ Rc1/2" தேர்ந்தெடுக்கவும்; Rc1/4" (பின்னொட்டு 02) என்பது மிகவும் பொதுவான பொதுவான விவரக்குறிப்பு.

  3.  மீடியா & வெப்பநிலை தேர்வு விதிகள்

     -- குறைந்த வெப்பநிலை / வெற்றிட வேலை நிலைமைகள் → XTO674 தொடரைத் தேர்வு செய்யவும்

     --  சாதாரண அறை வெப்பநிலை காற்று & சுத்தமான நீர் → NBR முத்திரையுடன் INA14
     -- எண்ணெய் கொண்ட ஊடகம் அல்லது உயர் வெப்பநிலை திரவம் → FKM புளோரின் ரப்பர் முத்திரையுடன் INA14

  3. வெற்றிட அமைப்பு பரிந்துரைக்கப்பட்ட தளவமைப்பு

     -- வெற்றிட ஜெனரேட்டர், வடிகட்டி மற்றும் உறிஞ்சும் கோப்பை ஆகியவற்றிற்கு இடையே காசோலை வால்வை நிறுவவும், காற்றின் பின்னோட்டத்தைத் தடுக்கவும் மற்றும் இடைப்பட்ட செயல்பாட்டின் போது நிலையான வெற்றிட அளவை பராமரிக்கவும்.

SOLH பரிமாற்றம் நன்மை

     XTO674 மற்றும் INA14 ஆகியவை ஒரே மாதிரியான ஒட்டுமொத்த பரிமாணங்கள், நூல் போர்ட் அளவு மற்றும் முக்கிய செயல்திறன் அளவுருக்களைப் பகிர்ந்து கொள்கின்றன. இறக்குமதி செய்யப்பட்ட சமமான மாடல்களுடன் ஒப்பிடுகையில் சிறந்த செலவு செயல்திறனை வழங்கும், பைப்லைன் மாற்றம் இல்லாமல் இரண்டு தொடர்களையும் நேரடியாக தளத்தில் மாற்ற முடியும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH XTO674 / INA14 இன்லைன் த்ரெடட் செக் வால்வு அதி-குறைந்த 0.01MPa விரிசல் அழுத்தத்துடன் இரட்டை காற்று மற்றும் நீர் ஊடகம், விருப்பமான பித்தளை/துருப்பிடிக்காத எஃகு உடல் மற்றும் பல சீல் பொருட்களை ஆதரிக்கிறது, வெற்றிட, கிரையோஜெனிக், பொது நியூமேடிக் மற்றும் குறைந்த அழுத்த திரவ தொழில்துறை குழாய்களுக்கு நம்பகமான எதிர்ப்பு பின்னோக்கு பாதுகாப்பை வழங்குகிறது.
