பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
|
|
1. SOLH 2S தொடர்கள் 2/2-வழி பொதுவாக மூடிய திரவ மூடிய சோலனாய்டு வால்வுகள், இரண்டு முழு தயாரிப்பு வரிசைகளாகப் பிரிக்கப்படுகின்றன:
-- நேரடி-நடிப்பு 2S (030 / 050 சிறிய துளை தொடர்)
-- பைலட்-இயக்கப்படும் 2S (150~500 பெரிய துளை தொடர்)
2. சுத்தமான நீர், சுருக்கப்பட்ட காற்று, மசகு எண்ணெய், குளிரூட்டும் கட்டிங் திரவம் மற்றும் பலவீனமான அரிக்கும் திரவ குழாய்களின் தானியங்கி ஆன்/ஆஃப் கட்டுப்பாட்டுக்காக வடிவமைக்கப்பட்டுள்ளது. கசிவு-தடுப்பு சீல் கொண்ட சிறிய ஒருங்கிணைந்த அமைப்பு; சுருள்கள் நீண்ட கால தொடர்ச்சியான ஆற்றலை ஆதரிக்கின்றன.
-- நேரடி-செயல்படும் வகை: 0MPa பூஜ்ஜிய வேறுபாடு அழுத்தத்தின் கீழ் முழு திறப்பு, குறைந்த அழுத்த நுண்-திரவ கிளைகளுக்கு ஏற்றது
-- பைலட்-இயக்கப்படும் வகை: பெரிய குழாய் அளவுகளுடன் பிரதான விநியோக குழாய்களுக்கான பெரிய துளை மற்றும் அதிக ஓட்டம் திறன்
3. இயந்திரக் கருவி குளிரூட்டும் சுற்றுகள், சுத்தம் செய்யும் தெளிப்புக் கோடுகள், காற்று அமுக்கி வடிகால் அமைப்புகள், நீர் சுத்திகரிப்பு உபகரணங்கள், உணவு பேக்கேஜிங் திரவ ஆட்டோமேஷன் ஆகியவற்றுடன் பரவலாகப் பொருந்துகிறது.

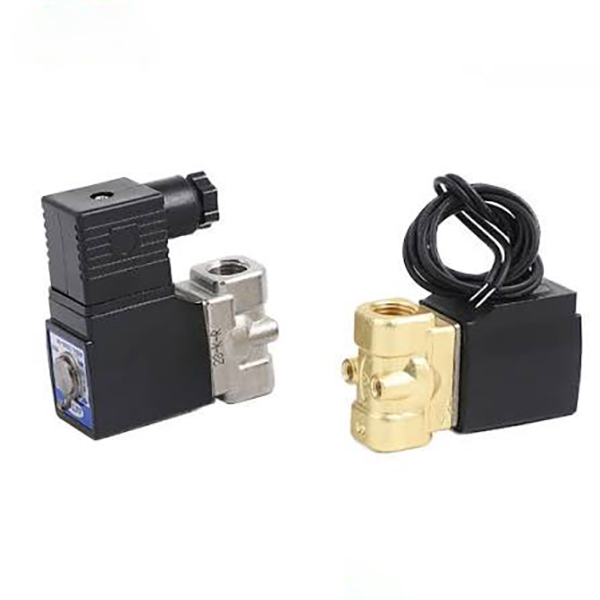

1. 2S Direct-Acting பொதுவாக மூடப்படும் (மாதிரி எடுத்துக்காட்டு: 2S-L030-08)
-- வேலை செய்யும் கொள்கை:துணை பைலட் ஏர் சேம்பர் இல்லை; மின்காந்த சுருள் வால்வு இருக்கையை திறக்க/மூடுவதற்கு ஆர்மேச்சர் தண்டை நேரடியாக இழுக்கிறது. 0MPa பூஜ்ஜிய நீர்/காற்று அழுத்தத்தில் கூட முழுமையாக திறக்கப்படும்.
* பவர் ஆஃப்: பைப்லைன் திரவத்தை முழுவதுமாக துண்டிக்க ஸ்பிரிங் முத்திரையை அழுத்துகிறது
* பவர் ஆன்: திரவப் பாதைக்கு வால்வு போர்ட்டைத் திறக்க சுருள் ஆர்மேச்சரை மேல்நோக்கி இழுக்கிறது

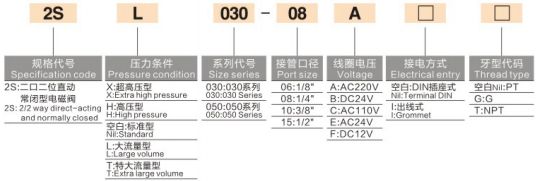

-- முழுமையான மாதிரி குறியீட்டு விதி:2S - அழுத்தம் பின்னொட்டு - அளவு தொடர் - போர்ட் நூல் - சுருள் மின்னழுத்தம் - வயரிங் வகை - நூல் தரநிலை
* 2S: நேரடியாக செயல்படும் 2/2 வழி NC சோலனாய்டு வால்வு
* அழுத்தம் தர பின்னொட்டு: வெற்று=தரநிலை / எல்=பெரிய ஓட்டம் / டி=கூடுதல் பெரிய ஓட்டம் / எச்=உயர் அழுத்தம் / எக்ஸ்=கூடுதல் உயர் அழுத்தம்
* அளவு தொடர்: 030 (மினி), 050 (நடுத்தர சிறியது)
* போர்ட் குறியீடு: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2
* மின்னழுத்தக் குறியீடு: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* வயரிங்: வெற்று=DIN பிளக் சாக்கெட், I=கேபிள் வயர் லீட் வகை
* நூல்: வெற்று=PT டேப்பர் நூல், G=G இணையான BSPP, T=NPT அமெரிக்க நூல்
-- முக்கிய நன்மைகள்:
*ஜீரோ டிஃபெரன்ஷியல் பிரஷர் ஸ்டார்ட்அப், குறைந்தபட்ச இயக்க அழுத்த வரம்பு இல்லை, மைக்ரோ குறைந்த அழுத்த திரவ சுற்றுகளுக்கு நிலையான செயல்பாடு
* அல்ட்ரா-காம்பாக்ட் பாடி, ஈர்ப்பு கட்டுப்பாடு இல்லாமல் தன்னிச்சையான மவுண்டிங் கோணம்
* விரைவான ஆன்-ஆஃப் சுவிட்ச் சுழற்சிகளுக்கு மில்லி விநாடி வேகமான பதில்
-- விண்ணப்ப காட்சிகள்:
சிறிய CNC மெஷின் டூல் கூலிங் ஆயில் ஸ்ப்ரே, மினி வாஷிங் மெஷின் மைக்ரோ ஸ்ப்ரே, 3C உபகரணங்கள் மைக்ரோ ஏர்/வாட்டர் கட்-ஆஃப், வெற்றிட துணை நீர் விநியோகம், சிறிய கிளை குழாய்கள் (G1/8 ~ G1/2).

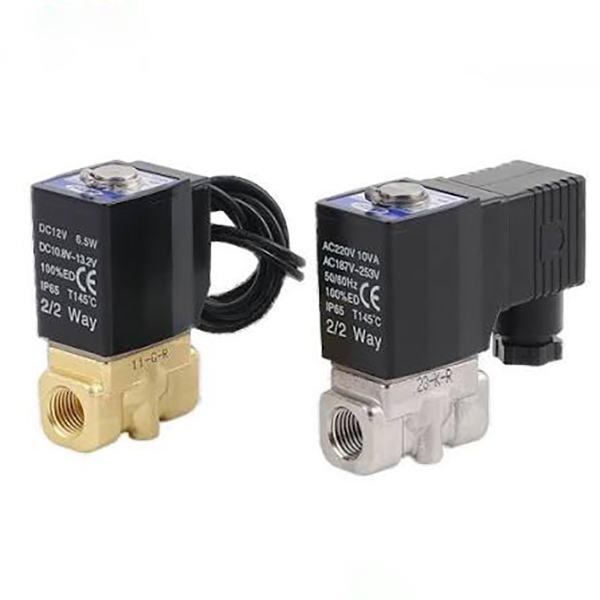

2. 2S பைலட் இயக்கப்படும் பொதுவாக மூடப்பட்ட தொடர்
-- வேலை செய்யும் கொள்கை:உள்ளமைக்கப்பட்ட சிறிய பைலட் கட்டுப்பாட்டு துளை; பிரதான உதரவிதானம்/ஸ்பூலை உயர்த்த நடுத்தர குழாய் அழுத்தத்தை நம்பியுள்ளது. முழு திறப்புக்கு குறைந்தபட்சம் 0.05MPa வேறுபாடு அழுத்தம் தேவை. குறைந்த மின் நுகர்வு கொண்ட சிறிய பைலட் இரத்த ஓட்டத்தை மட்டுமே காயில் கட்டுப்படுத்துகிறது.
* பவர் ஆஃப்: பைலட் துளை சீல் செய்யப்பட்டது, மேல்நிலை அழுத்தம் பைப்லைனை மூடுவதற்கு பிரதான முத்திரையை அழுத்துகிறது
* பவர் ஆன்: பைலட் சேம்பர் பிரஷர் இரத்தப்போக்கு, நடுத்தர அழுத்தம் அதிக அளவு திரவ ஓட்டத்திற்கு முக்கிய ஸ்பூலை உயர்த்துகிறது; அதிகபட்ச துளை அளவு Φ50 (G2 அங்குலம்)

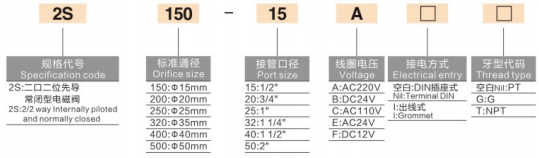

-- முழுமையான மாதிரி குறியீட்டு விதி:2S - துளை அளவு - போர்ட் நூல் - சுருள் மின்னழுத்தம் - வயரிங் வகை - நூல் தரநிலை
* 2S: பைலட் இயக்கப்படும் 2/2 வழி NC சோலனாய்டு வால்வு
* துளை சட்ட அளவு: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)
* போர்ட் குறியீடு: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2
* மின்னழுத்தம் / வயரிங் / நூல் குறியீடுகள் நேரடியாக செயல்படும் மாறுபாடுகளுடன் முழுமையாக ஒத்துப்போகின்றன
-- முக்கிய நன்மைகள்:
* பெரிய நேராக துளை, அதி-உயர்ந்த ஓட்ட விகிதம், முழு வரி மையப்படுத்தப்பட்ட நீர்/காற்று விநியோக மெயின்களுக்கான குறைந்தபட்ச குழாய் அழுத்தம் வீழ்ச்சி
* சிறிய குறைந்த-வாட்டேஜ் காயில் டிரைவ்கள் பெரிய போர் வால்வு உடல், குறைந்த வெப்ப உருவாக்கம், 24 மணிநேர இடைவிடாத தொடர்ச்சியான செயல்பாட்டிற்கு ஏற்றது
* பரந்த ஓட்டம் தடம் அடைக்க எளிதானது அல்ல, சிறிய இடைநிறுத்தப்பட்ட அசுத்தங்களைக் கொண்ட தொழில்துறை சுழற்சி குளிரூட்டும் நீருடன் இணக்கமானது
--விண்ணப்ப காட்சிகள்:
காற்று அமுக்கி பிரதான உட்கொள்ளல்/வடிகால் பைப்லைன்கள், பெரிய அசெம்பிளி லைன் ஸ்ப்ரே க்ளீனிங் மெயின் வாட்டர் சர்க்யூட்கள், மொத்த நீர் சுத்திகரிப்பு ஹெடர் பைப்புகள், ஸ்டாம்பிங் உபகரணங்கள் குளிரூட்டும் பிரதான எண்ணெய் வரிகள், கனரக தொழில்துறை நீர் விநியோக அமைப்புகள்.
1. சாதாரணமாக மூடப்பட்ட (NC) செயல்பாடு தொழிற்சாலை இயல்புநிலை
பவர் கட் போது தானாக மூடுவது, அதிக சிஸ்டம் பாதுகாப்பிற்காக உபகரணங்களை நிறுத்தும் போது திரவம் வழிதல் மற்றும் கசிவை தடுக்கிறது.
2. பல விருப்ப முத்திரை பொருட்கள்
-- நிலையான NBR நைட்ரைல் ரப்பர்: நீர், காற்று, மசகு எண்ணெய் ஆகியவற்றுக்கான உலகளாவிய
-- விருப்ப EPDM எத்திலீன் ப்ரோப்பிலீன்: அமிலம்/கார எதிர்ப்பு, சூடான நீர் & உணவு தர சுத்தமான திரவம் அர்ப்பணிக்கப்பட்டது
3. நீடித்த உயர்-வெப்ப குறைந்த சக்தி சுருள்
நீண்ட தொடர்ச்சியான ஆற்றலுக்கான வெப்ப-எதிர்ப்பு காப்பு சுருள், எதிர்ப்பு எரிப்பு நிலையான காப்பு; நெகிழ்வான கேபினட் அமைப்பிற்கான இரட்டை வயரிங் விருப்பங்கள் (டிஐஎன் சாக்கெட் / வயர் லீட்).
4. ஏற்றுமதிக்கான பல சர்வதேச நூல் தரநிலைகள்
PT பிரிட்டிஷ் டேப்பர், G BSP பேரலல், NPT அமெரிக்கன் த்ரெட் விருப்பமானது, உள்நாட்டு ஆட்டோமேஷன் மற்றும் வெளிநாட்டு உற்பத்தி வரிகளுடன் இணக்கமானது.
5. முழு அழுத்த தரப்படுத்தப்பட்ட தனிப்பயனாக்கம்
நேரடி-செயல்படும் தொடர் நிலையான / பெரிய ஓட்டம் / உயர் / கூடுதல் உயர் அழுத்த தனிப்பயனாக்கத்தை ஆதரிக்கிறது; நிலையான தொழில்துறை திரவ அழுத்தம் 0.05~1.0MPa என மதிப்பிடப்பட்ட பைலட் தொடர் சொந்தம்.
6. ஈர்ப்பு-இலவச யுனிவர்சல் மவுண்டிங்
செங்குத்து, கிடைமட்ட அல்லது தலைகீழாக நிறுவப்படலாம், தடைபட்ட மின் அமைச்சரவை உள் அமைப்பைப் பொருத்துகிறது.
|
அளவுரு உருப்படி |
நிலையான மதிப்பு |
வேறுபாடு குறிப்புகள் |
| வால்வு செயல்பாடு |
2/2 வழி பொதுவாக மூடப்படும் (NC) |
நேரடி மற்றும் பைலட் வகைகளுக்கு சீரான பவர்-ஆஃப் நிறுத்தம் |
| பொருந்தக்கூடிய நடுத்தர |
அழுத்தப்பட்ட காற்று, சுத்தமான நீர், குளிரூட்டும் திரவம், மசகு எண்ணெய், பலவீனமாக அரிக்கும் திரவம் |
உணவு/சுடுநீருக்கு EPDM முத்திரை கட்டாயம் |
| இயக்க அழுத்தம் வரம்பு |
நேரடி: 0 ~ 1.0MPa (ஜீரோ பிரஷர் ஸ்டார்ட்அப்) /பைலட்: 0.05 ~ 1.0MPa (வேறுபாடு தேவை) |
மையத் தேர்வு பிரிக்கும் கோடு |
| நடுத்தர மற்றும் சுற்றுப்புற வெப்பநிலை |
-10℃ ~ +60℃ |
சூடான நீருக்காக 80℃ வரை தனிப்பயன் உயர் வெப்பநிலை பதிப்பு |
| நிலையான சுருள் மின்னழுத்தங்கள் |
AC220V, DC24V, AC110V, AC24V, DC12V |
உலகளாவிய ஏற்றுமதிக்கு பல மின்னழுத்த இணக்கமானது |
| மின் இணைப்பு |
டிஐஎன் பிளக் சாக்கெட், குரோமெட் கம்பி ஈயம் |
மையப்படுத்தப்பட்ட கேபினட் வயரிங்க்கு DIN விரும்பப்படுகிறது |
| முத்திரை பொருள் |
நிலையான NBR; விருப்ப EPDM (சூடான நீர் / பலவீனமான அமில எதிர்ப்பு) |
உணவு மற்றும் நீர் சுத்திகரிப்பு சுற்றுகள் கண்டிப்பாக EPDM ஐ தேர்ந்தெடுக்க வேண்டும் |
|
ஒப்பீட்டு பொருள் |
2S நேரடி-நடிப்பு NC (030 / 050 சிறிய தொடர்) |
2S பைலட்-இயக்கப்படும் NC (150~500 பெரிய துளை தொடர்) |
| டிரைவ் மெக்கானிசம் |
சுருள் நேரடியாக ஸ்பூலைத் தள்ளுகிறது, நடுத்தர அழுத்த உதவி இல்லை |
பைலட் துளை இரத்தப்போக்கு, நடுத்தர அழுத்தம் பிரதான ஸ்பூலை உயர்த்துகிறது |
| குறைந்தபட்ச தொடக்க அழுத்தம் |
0MPa, முழு பூஜ்ஜிய வேறுபாட்டின் கீழ் வேலை செய்கிறது |
≥0.05MPa; குழாய் அழுத்தம் இல்லாமல் திறக்க முடியாது |
| ஓரிஃபிஸ் வரம்பு |
Φ3 ~ Φ8 மைக்ரோ சிறிய துளை |
Φ15 ~ Φ50 கூடுதல் பெரிய துளை |
| துறைமுக அளவுகள் |
G1/8 ~ G1/2 சிறிய கிளை நூல் |
G1/2 ~ G2 பெரிய பிரதான குழாய் நூல் |
| ஓட்டம் திறன் |
குறைந்த ஓட்டம், ஒற்றை-புள்ளி கிளை கட்டுப்பாடு |
அல்ட்ரா-ஹை ஃப்ளோ, முழு-லைன் ஹெடர் டிரான்ஸ்மிஷன் |
| வேலை அழுத்த சூழ்நிலை |
குறைந்த அழுத்தம், இடைப்பட்ட மைக்ரோ நீர்/காற்று வழங்கல் |
நிலையான அழுத்தம் குழாய்கள் ≥0.1MPa தொடர்ச்சியான செயல்பாடு |
| நிலையான அழுத்தம் குழாய்கள் ≥0.1MPa தொடர்ச்சியான செயல்பாடு |
2S-L030-08B (DC24V G1/4 பெரிய ஓட்டம் நேரடி வால்வு) |
2S250-25A (AC220V G1 பைலட் உயர் ஓட்ட வால்வு) |
1. நேரடி-செயல்படும் NC விண்ணப்ப வரம்பு
-- சிறிய CNC இயந்திர கருவிகளுக்கு ஒற்றை-புள்ளி குளிரூட்டும் எண்ணெய் ஊசி மற்றும் மைக்ரோ ஸ்ப்ரே
-- 3C ஆட்டோமேஷன் கருவிகளுக்கு வெற்றிட துணை நீர் வழங்கல் & மினி ஏர் சர்க்யூட் ஆன்/ஆஃப்
-- சிறிய மீயொலி துப்புரவு இயந்திரங்கள், ஆய்வக மைக்ரோ திரவ கட்டுப்பாட்டு சுழல்கள்
-- உபகரணங்கள் பராமரிப்பு கிளை, சிறிய சாதனங்களுக்கான ஒற்றை-புள்ளி நீர்/எரிவாயு சுவிட்ச்
2.பைலட்-இயக்கப்படும் NC பயன்பாட்டு வரம்பு
-- காற்று அமுக்கி முழுமையான இயந்திர வடிகால் & பிரதான காற்று குழாய் நிறுத்தம்
-- பெரிய அசெம்பிளி லைன் ஸ்ப்ரே துப்புரவு உபகரணங்களுக்கான பிரதான நீர் சுற்று கட்டுப்பாடு
-- மொத்த நீர் சுத்திகரிப்பு உபகரணங்கள் மற்றும் அதிக ஓட்டம் சுற்றும் குளிரூட்டும் தலைப்பு குழாய்கள்
-- உணவு பேக்கேஜிங், இரசாயன உபகரணங்கள் பெரிய துளை திரவம் முக்கிய அடைப்பு வால்வு
-- பைப்லைன் நிலையான அழுத்தம் ＜0.05MPa, இடைப்பட்ட மைக்ரோ திரவ விநியோகம் → நேரடியாக செயல்படும் 2S ஐ தேர்வு செய்ய வேண்டும்
-- குழாய் அளவு ≥G1/2, அதிக ஓட்டம் பிரதான தலைப்பு, நிலையான நீண்ட கால நீர்/காற்று அழுத்தம் → பைலட் இயக்கப்படும் 2S ஐத் தேர்ந்தெடுக்கவும்
-- சூடான நீர், உணவு தரம், பலவீனமான அமிலம்/கார ஊடகம்: ஆர்டர் செய்யும் போது EPDM முத்திரையைக் குறிப்பிடவும்
-- இயந்திர கட்டுப்பாட்டு அமைச்சரவைக்குள் மையப்படுத்தப்பட்ட வயரிங்: DIN சாக்கெட் வயரிங் வகைக்கு முன்னுரிமை கொடுங்கள்
-- வெளிப்புற ஈரப்பதமான உபகரணங்கள்: நீர்ப்புகா கேபிள் சுரப்பியுடன் கம்பி ஈய வகையைத் தேர்வு செய்யவும்
1. சிறிய குளிரூட்டும் கிளை சுற்று
-- AFC விமான சேவை அலகு → 3V தொடர் 3/2 சோலனாய்டு வால்வு → PU குழாய் → 2S நேரடி-செயல்படும் வால்வு (கூலிங் வாட்டர் லூப் கட்டுப்பாடு)
2. மெஷின் மெயின் வாட்டர் ஹெடர் சர்க்யூட்
-- நீர் தொட்டி / காற்று அமுக்கி பிரதான குழாய் → 2S பைலட் பெரிய துளை வால்வு → மல்டி-ஸ்டேஷன் ஸ்ப்ரே கிளை கோடுகள்
3. வெடிப்பு-தடுப்பு திரவ பட்டறை சுற்று
-- வெடிப்பு-தடுப்பு காற்று மூல சிகிச்சை அலகு → 50-VPE வெடிப்பு-தடுப்பு 3-வழி வால்வு + தனிப்பயன் வெடிப்பு-தடுப்பு சுருள் 2S பைலட் வால்வு
SOLH 2S தொடர் 2/2 வழி பொதுவாக மூடிய திரவ சோலனாய்டு வால்வு பூஜ்ஜிய அழுத்த தொடக்க நேரடி-செயல்படும் சிறிய துளை மாதிரி மற்றும் குறைந்த சக்தி உயர்-பாய்ச்சல் பைலட்-இயக்கப்படும் பெரிய துளை மாறுபாடு, விருப்பத்தேர்வு NBR/EPDM முத்திரைகள், மல்டி-த்ரெட் மல்டி-வோல்டேஜ் இணக்கத்தன்மை, ஆயில்-ஆஃப், ஆயில்-கண்ட்ரோல் மெஷின் இணக்கத்தன்மை, ஆயில்-ஆஃப் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. கோடுகள், நீர் சுத்திகரிப்பு மற்றும் உணவு பேக்கேஜிங் ஆட்டோமேஷன் உபகரணங்கள்.
