பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
 |
 |
SOLH 2W தொடர் என்பது உலகளாவிய தொழில்துறை 2/2-வழி பொதுவாக மூடிய திரவத்தை மூடும் சோலனாய்டு வால்வு ஆகும், இது இரண்டு கட்டமைப்புக் கோடுகளாகப் பிரிக்கப்படுகிறது: நேரடி-செயல்படும் 2W (030/050 சிறிய தொடர்) மற்றும் பைலட்-இயக்கப்படும் 2W (150~500 பெரிய துளை தொடர்). இது சுத்தமான நீர், அழுத்தப்பட்ட காற்று, மசகு எண்ணெய், குளிரூட்டும் கட்டிங் திரவம் மற்றும் பலவீனமான அரிக்கும் திரவ பைப்லைன்களுக்கான தானியங்கி ஆன்/ஆஃப் கட்டுப்பாட்டை செய்கிறது.
* பல அடுக்கு எதிர்ப்பு அரிப்பு சீல் கொண்ட பித்தளை வால்வு உடல்; முழு அளவிலான தேர்வுக்கான பூஜ்ஜிய அழுத்த தொடக்க நேரடி வகை மற்றும் உயர்-பாய்வு பைலட் வகையின் இரட்டை விருப்பங்கள்
* தரப்படுத்தப்பட்ட பரிமாணம் & நூல் விவரக்குறிப்புகள், உலகளாவிய ஏற்றுமதிக்கான PT/G/NPT மல்டி-த்ரெட் உடன் இணக்கமானது
* குறைந்த-வெப்பநிலை எதிர்ப்பு சுருள் நிலையான நீண்ட கால தொடர்ச்சியான ஆற்றலை ஆதரிக்கிறது
நீர் சுத்திகரிப்பு உபகரணங்கள், இயந்திர கருவி குளிரூட்டும் சுற்றுகள், ஸ்ப்ரே க்ளீனிங் கோடுகள், ஏர் கம்ப்ரசர் பைப்லைன்கள் மற்றும் முழு-தொழில் திரவ ஆட்டோமேஷன் அமைப்புகளுடன் பரவலாக பொருந்துகிறது.

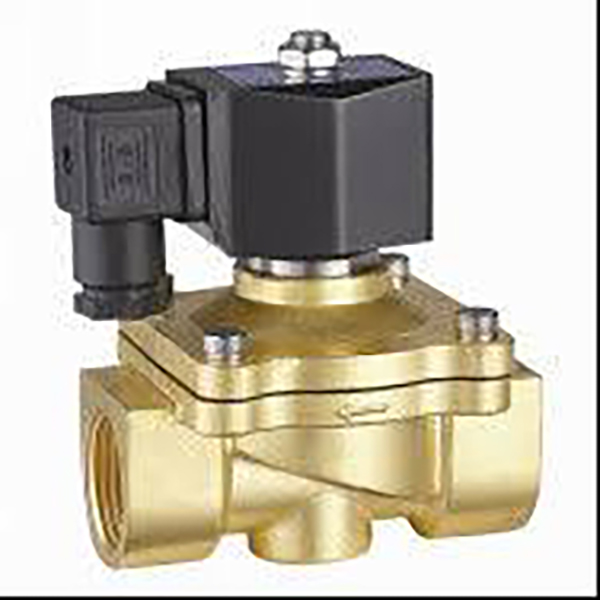

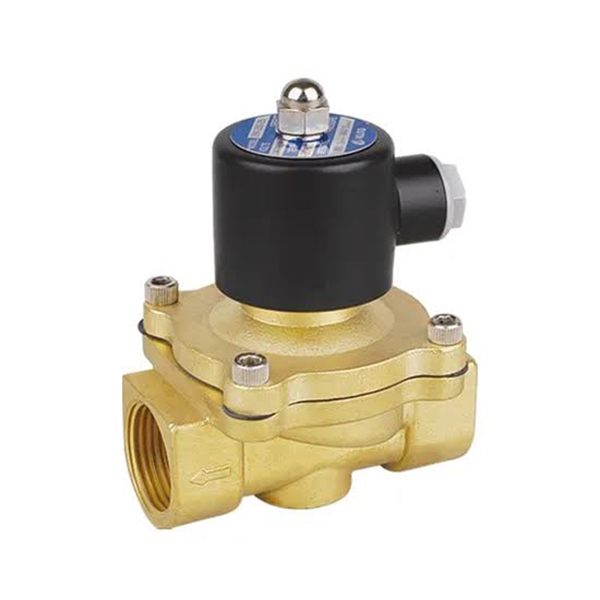

1. 2W டைரக்ட்-ஆக்டிங் பொதுவாக மூடப்படும் (மாதிரி உதாரணம்: 2W-L030-08)
--பணிபுரியும் பிரின்சிple:மின்காந்த சுருள் பிரதான வால்வு இருக்கையைத் திறக்க/மூட உள் ஆர்மேச்சர் தண்டை நேரடியாக இயக்குகிறது, 0MPa பூஜ்ஜிய நடுத்தர அழுத்தத்தின் கீழ் முழு திறப்பையும் செயல்படுத்துகிறது.
* பவர் ஆஃப்: பைப்லைன் திரவத்தை முழுமையாக துண்டிக்க ஸ்பிரிங் சீல் கேஸ்கெட்டை அழுத்துகிறது
* பவர் ஆன்: இருதரப்பு திரவ சுழற்சியை உணர மின்காந்த விசை ஸ்பூலை உயர்த்துகிறது
துணை பைலட் அறை இல்லை, மில்லி விநாடி வேகமான பதில் வேகத்துடன் கூடிய மிக எளிய அமைப்பு.

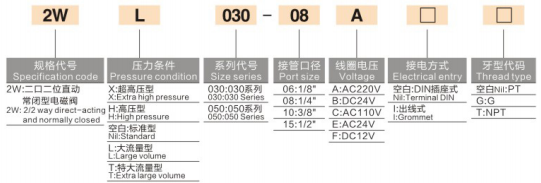

-- முழுமையான மாதிரி குறியீட்டு விதி
2W - அழுத்தம்/ஓட்டம் பின்னொட்டு - அளவு தொடர் - போர்ட் நூல் - சுருள் மின்னழுத்தம் - வயரிங் வகை - நூல் தரநிலை
* 2W: டைரக்ட்-ஆக்டிங் 2/2-வே பொதுவாக மூடிய சோலனாய்டு வால்வு
* அழுத்தம் மற்றும் ஓட்டம் பின்னொட்டு: வெற்று=தரநிலை / எல்=பெரிய ஓட்டம் / டி=கூடுதல் பெரிய ஓட்டம் / எச்=உயர் அழுத்தம் / எக்ஸ்=கூடுதல் உயர் அழுத்தம்
* அளவு தொடர்: 030 (மினியேச்சர்), 050 (நடுத்தர சிறியது)
* போர்ட் குறியீடு: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2
* மின்னழுத்தக் குறியீடு: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* வயரிங் பயன்முறை: வெற்று=DIN சாக்கெட் (கட்டுப்பாட்டு அலமாரிக்கான தரநிலை), I=நீர்ப்புகா கம்பி ஈயம் (வெளிப்புற ஈரப்பதமான உபகரணங்கள்)
* நூல் தரநிலை: வெற்று=PT பிரிட்டிஷ் டேப்பர் நூல், G=G இணை நூல், T=NPT அமெரிக்க நூல்
-- முக்கிய நன்மைகள்
* ஜீரோ டிஃபெரன்ஷியல் பிரஷர் ஸ்டார்ட்அப், குறைந்தபட்ச இயக்க அழுத்த வரம்பு இல்லை, வெற்றிடத்தின் கீழ் நிலையான திறப்பு, மைக்ரோ பிரஷர் மற்றும் மைக்ரோ-ஃப்ளோ வாட்டர் சர்க்யூட்கள்
* அல்ட்ரா-காம்பாக்ட் பாடி, தடைபட்ட உபகரணங்களுக்கான கேபினட் தளவமைப்புக்கான தன்னிச்சையான மவுண்டிங் கோணம்
* மில்லிசெகண்ட் வேகமான ஆன்-ஆஃப் பதில், அதிக அதிர்வெண் இடைப்பட்ட தொடக்க-நிறுத்த சுழற்சிகளுக்கு ஏற்றது
* குறைந்த நுகர்வு விலை கொண்ட சிறிய வால்வு உடல், ஒற்றை-புள்ளி கிளை கட்டுப்பாட்டுக்கான சிக்கனமான முதல் தேர்வு
-- விண்ணப்ப காட்சிகள்
சிறிய CNC இயந்திர கருவிகளுக்கான ஒற்றை-புள்ளி குளிரூட்டும் எண்ணெய் ஊசி, மினி ஸ்ப்ரே கிளீனிங் இயந்திரங்கள், 3C ஆட்டோமேஷன் கருவிகளுக்கான மைக்ரோ ஏர்/வாட்டர் கண்ட்ரோல், ஏர் கம்ப்ரசர்களின் சிறிய கிளை சுவிட்சுகள், லேப் மைக்ரோ ஃப்ளூயட் ஆன்/ஆஃப் கண்ட்ரோல்.

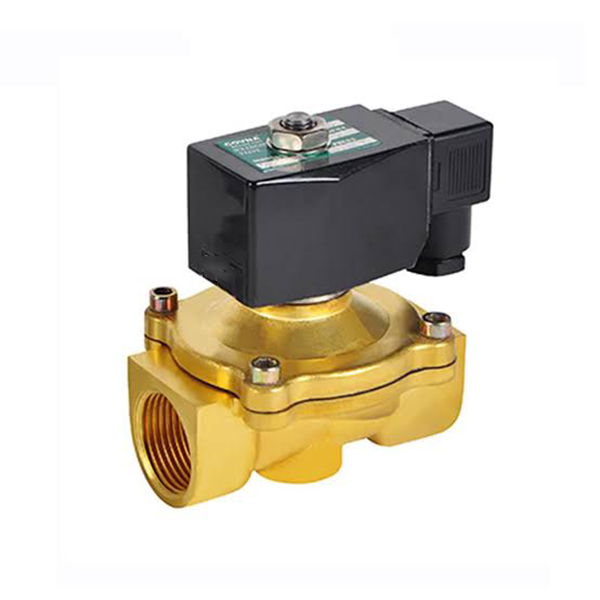

2. 2W பைலட்-ஆபரேட் பொதுவாக மூடப்படும் (மாதிரி உதாரணம்: 2W250-25)
-- வேலை செய்யும் கொள்கை:பில்ட்-இன் பைலட் ப்ளீட் ஆரிஃபிஸ், பெரிய துளை பிரதான ஸ்பூலை உயர்த்த பைப்லைன் நடுத்தர அழுத்தத்தை நம்பியிருக்கிறது; குறைந்த மின் நுகர்வு மற்றும் குறைந்த வெப்ப உற்பத்தியுடன் சிறிய பைலட் துளையை மட்டுமே சுருள் கட்டுப்படுத்துகிறது. குறைந்தபட்ச தொடக்க வேறுபாடு அழுத்தம் 0.05MPa, நடுத்தர அழுத்தம் இல்லாமல் வால்வு முழுமையாக திறக்க முடியாது.
* பவர் ஆஃப்: பைலட் துளை சீல், உள் குழி அழுத்தம் குழாய் மூடுவதற்கு முத்திரையை அழுத்துகிறது
* பவர் ஆன்: பைலட் சேம்பர் பிரஷர் ப்ளீட்ஸ், நடுத்தர பிரஷர் ஜாக்குகள் அதிக அளவு திரவ ஓட்டத்திற்கான பிரதான வால்வைத் திறக்கும், அதிகபட்ச துவாரம் Φ50 (G2 இன்ச்)

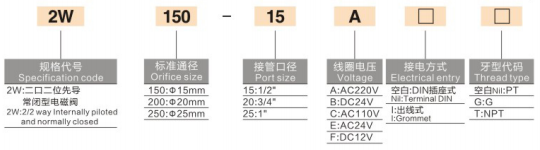

--முழுமையான மாதிரி குறியீட்டு விதி
2W - துளை அளவு - போர்ட் நூல் - சுருள் மின்னழுத்தம் - வயரிங் வகை - நூல் தரநிலை
* 2W: பைலட்-இயக்கப்படும் 2/2-வழி பொதுவாக மூடிய சோலனாய்டு வால்வு
* நிலையான துளை அளவு: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)
* போர்ட் குறியீடு: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2
* மின்னழுத்தம், வயரிங் & நூல் குறியீடுகள் நேரடியாக செயல்படும் தொடர்கள், இணக்கமான சுருள் உதிரி பாகங்கள் ஆகியவற்றுடன் முழுமையாக மாறக்கூடியவை
3. முக்கிய நன்மைகள்
-- அதிக நடுத்தர ஓட்டம், மிகக் குறைந்த குழாய் அழுத்தம் இழப்பு, முழு வரி மையப்படுத்தப்பட்ட நீர்/காற்று விநியோக மெயின்களுக்கு ஏற்றதாக இருக்கும் கூடுதல் பெரிய நேராக துளை
-- குறைந்த-சக்தி சுருள் பெரிய துளை வால்வு உடலை இயக்குகிறது, 24 மணிநேர தொடர்ச்சியான செயல்பாட்டின் கீழ் குறைந்த வெப்பநிலை உயர்வு, எதிர்ப்பு எரிப்பு செயல்திறன்
-- பரந்த ஓட்டம் சேனல் அடைக்க எளிதானது அல்ல, சிறிய இடைநிறுத்தப்பட்ட அசுத்தங்களுடன் தொழில்துறை குளிரூட்டும் நீரின் சுழற்சியை ஆதரிக்கிறது
-- ஒற்றை பைலட் வால்வு பல சிறிய நேரடி வால்வுகளை மாற்றலாம், பிரதான குழாய் அமைப்பை எளிதாக்கலாம் மற்றும் கொள்முதல் செலவைக் குறைக்கலாம்
4.விண்ணப்ப காட்சிகள்
பெரிய அசெம்பிளி லைன் ஸ்ப்ரே கிளீனிங் உபகரணங்களுக்கான பிரதான நீர் சுற்று கட்டுப்பாடு, காற்று அமுக்கி முழு இயந்திர வடிகால் & பிரதான காற்று குழாய் நிறுத்தம், சுற்றும் குளிரூட்டும் அமைப்பு பெரிய ஓட்டம் தலைப்பு குழாய்கள், நீர் சுத்திகரிப்பு உபகரணங்கள், உணவு பேக்கேஜிங் மற்றும் இரசாயன உபகரணங்களுக்கான பொது திரவ மாஸ்டர் சுவிட்ச்.
1.சீரான NC பொதுவாக மூடப்பட்ட செயல்பாடு (தொழிற்சாலை இயல்புநிலை)
மின்சாரம் துண்டிக்கப்படும் போது தானாக நிறுத்தப்படுதல், அதிக அமைப்பு பாதுகாப்புக்காக உபகரணங்களை நிறுத்தும் போது நீர்/காற்று கசிவு, வழிதல் ஆகியவற்றைத் தடுக்கிறது.
2. இரட்டை விருப்ப முத்திரை பொருட்கள்
-- நிலையான NBR நைட்ரைல் ரப்பர்: சுத்தமான நீர், சுருக்கப்பட்ட காற்று மற்றும் மசகு எண்ணெய் பொது வேலை நிலைமைகளுக்கான உலகளாவிய
-- விருப்பமான EPDM எத்திலீன் ப்ரோப்பிலீன்: வெப்ப-எதிர்ப்பு, பலவீனமான அமிலம் & கார எதிர்ப்பு, சூடான நீர், உணவு தர சுத்தமான திரவம் & ஊறுகாய் சாதனங்கள்
3. மல்டி-ஸ்பெக் யுனிவர்சல் இணக்கமான சுருள்கள்
முழு ஏசி & டிசி வோல்டேஜ் கவரேஜ், குறைந்த-பவர் இன்சுலேட்டட் சுருள் நீண்ட கால தொடர்ச்சியான ஆற்றலை ஆதரிக்கிறது; இரட்டை வயரிங் திட்டங்கள் (டிஐஎன் சாக்கெட் / நீர்ப்புகா கம்பி ஈயம்) உட்புற கேபினட் மற்றும் வெளிப்புற உபகரண வயரிங் ஆகியவற்றிற்கு ஏற்றது.
4.பல சர்வதேச ஏற்றுமதி நூல் தரநிலைகள்
மூன்று நூல் விருப்பங்கள்: PT பிரிட்டிஷ் டேப்பர், G பேரலல் BSPP, NPT அமெரிக்க நூல், பொருந்தக்கூடிய உள்நாட்டு ஆட்டோமேஷன் உபகரணங்கள் மற்றும் வெளிநாட்டு உற்பத்தி வரி ஏற்றுமதி தேவைகள்.
5. ஈர்ப்பு-இலவச யுனிவர்சல் மவுண்டிங்
வால்வு உடலை செங்குத்தாக, கிடைமட்டமாக அல்லது தலைகீழாக நிறுவலாம், திறப்பு/மூடுதல் செயல்திறனை பாதிக்காமல், சிறிய கேபினட் அமைப்பிற்கு ஏற்றது.
6. முழு அழுத்தம் தர தனிப்பயனாக்கம்
நேரடித் தொடர் நிலையான / உயர் அழுத்தம் / கூடுதல் உயர் அழுத்தம் / பெரிய ஓட்டம் தனிப்பயனாக்கப்பட்ட பதிப்புகளை ஆதரிக்கிறது; பைலட் தொடர் 0.05 ~ 1.0MPa வழக்கமான தொழில்துறை திரவ அழுத்த வரம்பிற்கு ஏற்றது.
|
அளவுரு உருப்படி |
நிலையான மதிப்பு |
கட்டமைப்பு வேறுபாடு குறிப்பு |
| வால்வு செயல்பாடு |
2/2 வழி பொதுவாக மூடப்படும் (NC) |
நேரடி மற்றும் பைலட் மாடல்களுக்கான சீரான பவர்-ஆஃப் நிறுத்தம் |
| பொருந்தக்கூடிய நடுத்தர |
அழுத்தப்பட்ட காற்று, சுத்தமான நீர், குளிரூட்டும் திரவம், மசகு எண்ணெய், பலவீனமாக அரிக்கும் திரவம் |
உணவு மற்றும் சூடான நீர் சுற்றுகளுக்கு EPDM முத்திரை கட்டாயம் |
| இயக்க அழுத்தம் வரம்பு |
நேரடி: 0 ~ 1.0MPa (ஜீரோ பிரஷர் ஸ்டார்ட்அப்) பைலட்: 0.05 ~ 1.0MPa (வேறுபட்ட அழுத்தம் தேவை) |
மையத் தேர்வு பிரிக்கும் கோடு |
| நடுத்தர மற்றும் சுற்றுப்புற வெப்பநிலை |
-10℃ ~ +60℃ |
சூடான நீருக்காக 80℃ வரை தனிப்பயன் உயர் வெப்பநிலை பதிப்பு |
| நிலையான சுருள் மின்னழுத்தங்கள் |
AC220V, DC24V, AC110V, AC24V, DC12V |
உலகளாவிய ஏற்றுமதிக்கு பல மின்னழுத்த இணக்கமானது |
| மின் இணைப்பு |
DIN பிளக் சாக்கெட், IP65 நீர்ப்புகா கம்பி லீட் குரோமெட் |
மையப்படுத்தப்பட்ட கேபினட் வயரிங்க்கு DIN சாக்கெட் விரும்பப்படுகிறது |
| நிலையான முத்திரை பொருள் |
NBR நைட்ரைல் ரப்பர்; விருப்பமான EPDM அமிலம் & சூடான நீர் எதிர்ப்பு |
சுத்திகரிக்கப்பட்ட நீர் மற்றும் உணவு உபகரணங்களுக்கு EPDM தேவை |
|
ஒப்பீட்டு அளவு |
2W நேரடி-நடிப்பு NC (030/050 சிறிய தொடர்) |
2W பைலட்-இயக்கப்படும் NC (150~500 பெரிய துளை தொடர்) |
| இயக்கி அமைப்பு |
சுருள் நேரடியாக ஸ்பூலைத் தள்ளுகிறது, நடுத்தர அழுத்த உதவி இல்லை |
பைலட் துளை இரத்தப்போக்கு, திரவ அழுத்தத்தால் உயர்த்தப்பட்ட முக்கிய ஸ்பூல் |
| குறைந்தபட்ச தொடக்க அழுத்தம் |
0MPa, பூஜ்ஜிய வேறுபாட்டின் கீழ் முழுமையாக திறக்கப்படும் |
≥0.05MPa, குழாய் அழுத்தம் இல்லாமல் திறக்க முடியாது |
| துளை விவரக்குறிப்பு |
கிளை குழாய்களுக்கு Φ3~Φ8 மைக்ரோ சிறிய துளை |
Φ15~Φ50 உபகரணங்களின் பிரதான தலைப்பு குழாய்களுக்கான கூடுதல் பெரிய துளை |
| பொருந்தும் துறைமுக அளவு |
G1/8 ~ G1/2 சிறிய கிளை நூல் |
G1/2 ~ G2 அங்குல பெரிய பிரதான குழாய் நூல் |
| ஓட்டம் திறன் |
குறைந்த ஓட்டம், சுயாதீன ஒற்றை-புள்ளி நிலையக் கட்டுப்பாடு |
அல்ட்ரா-ஹை ஃப்ளோ, முழு-லைன் மையப்படுத்தப்பட்ட நடுத்தர பரிமாற்றம் |
| பொருந்தக்கூடிய அழுத்த சூழ்நிலை |
நுண் அழுத்தம், குறைந்த அழுத்தம், வெற்றிடம், இடைப்பட்ட மைக்ரோ திரவம் |
நிலையான நடுத்தர உயர் அழுத்த தொடர்ச்சியான பைப்லைன்கள் ≥0.1MPa |
| குறிப்பு மாதிரி உதாரணம் |
2W-L030-08B (DC24V G1/4 பெரிய ஓட்டம் நேரடி வால்வு) |
2W250-25A (AC220V G1 பைலட் உயர்-பாய்ச்சல் வால்வு) |
1. 2W நேரடி-செயல்படும் NC பொருந்தக்கூடிய புலங்கள்
-- சிறிய CNC இயந்திர கருவிகளுக்கான ஒற்றை-புள்ளி குளிரூட்டும் எண்ணெய் ஊசி மற்றும் மைக்ரோ ஸ்ப்ரே, எளிய நிலைய மைக்ரோ திரவ கட்டுப்பாடு
-- வெற்றிட துணை நீர் வழங்கல் & 3C ஆட்டோமேஷன் கருவிகளுக்கான சிறிய நியூமேடிக் கிளை ஆன்/ஆஃப்
-- சிறிய அல்ட்ராசோனிக் துப்புரவு உபகரணங்கள், ஆய்வக மைக்ரோ திரவ கட்டுப்பாட்டு சுழல்கள்
-- உபகரணங்கள் பராமரிப்பு கிளை, சிறிய சாதனங்களுக்கான ஒற்றை-புள்ளி நீர்/எரிவாயு சுவிட்ச்
2. 2W பைலட்-இயக்கப்படும் NC பொருந்தக்கூடிய புலங்கள்
-- காற்று அமுக்கி முழு இயந்திர வடிகால், பட்டறை பிரதான காற்று குழாய் வெட்டு வால்வு
-- பெரிய அசெம்பிளி லைன் ஸ்ப்ரே கிளீனிங் உபகரணங்களுக்கான மாஸ்டர் வாட்டர் சர்க்யூட் கண்ட்ரோல்
-- நீர் சுத்திகரிப்பு சுழற்சி அமைப்பு, தொழில்துறை குளிர்ச்சி பெரிய ஓட்டம் தலைப்பு குழாய்கள்
-- உணவு பேக்கேஜிங் மற்றும் முழுமையான இரசாயன உபகரணங்களுக்கான பெரிய துளை திரவ மாஸ்டர் சுவிட்ச்
-- குழாய் நீர்/காற்று அழுத்தம் 0.05MPa க்குக் கீழே, இடைப்பட்ட மைக்ரோ மீடியம், வெற்றிட சுற்று → 2W நேரடி-செயல்படும் வகையைத் தேர்ந்தெடுக்க வேண்டும்
-- குழாய் அளவு ≥G1/2, முழு-வரி பிரதான குழாய் உயர்-பாய்ச்சல் பரிமாற்றம், நீண்ட கால நிலையான அழுத்தம் குழாய் → 2W பைலட்-இயக்கப்படும் வகையைத் தேர்ந்தெடுக்கவும்
-- சூடான நீர், சுத்திகரிக்கப்பட்ட நீர், பலவீனமான அமில திரவ வேலை நிலைமைகள்: ஆர்டர்களை வைக்கும் போது EPDM உணவு தர முத்திரையைக் குறிப்பிடவும்
-- இயந்திர கட்டுப்பாட்டு அமைச்சரவைக்குள் மையப்படுத்தப்பட்ட வயரிங்: DIN சாக்கெட் வயரிங் வகைக்கு முன்னுரிமை கொடுங்கள்; வெளிப்புற தெளிப்பு மற்றும் ஈரப்பதமான உபகரணங்கள் I நீர்ப்புகா கம்பி ஈய வகையைத் தேர்ந்தெடுக்கின்றன
-- உயர் அழுத்த நீர் சுற்று மற்றும் உயர்-பாய்ச்சல் நிலையங்கள் H/L/T பின்னொட்டுடன் தனிப்பயனாக்கப்பட்ட வால்வு உடல்களைத் தேர்ந்தெடுக்கலாம்
1. சிறிய குளிரூட்டும் கிளை சுற்று
AFC ஏர் சர்வீஸ் யூனிட் → 3V தொடர் 3/2 சோலனாய்டு வால்வு → PU பிளாஸ்டிக் குழாய் → 2W டைரக்ட்-ஆக்டிங் வால்வு (குளிர்வு நீர் சர்க்யூட் ஆன்/ஆஃப் கண்ட்ரோல்)
2. மெஷின் மெயின் வாட்டர் ஹெடர் சர்க்யூட்
தண்ணீர் தொட்டி / காற்று அமுக்கி பிரதான குழாய் → 2W பைலட் பெரிய துளை வால்வு → ஒவ்வொரு நிலையத்திற்கும் ஸ்ப்ரே பைப்லைனுக்கு கிளை விநியோகம்
3. வெடிப்பு-தடுப்பு திரவ பட்டறை சுற்று
வெடிப்பு-தடுப்பு காற்று மூல சிகிச்சை அலகு → தனிப்பயன் வெடிப்பு-தடுப்பு சுருளுடன் 2W பைலட் வால்வு, வெடிப்பு-தடுப்பு தானியங்கி கட்டுப்பாட்டு குழாய்களுடன் பொருந்துகிறது
SOLH 2W தொடர் பித்தளை 2/2-வழி பொதுவாக மூடிய திரவ சோலனாய்டு வால்வு பூஜ்ஜிய அழுத்த தொடக்க சிறிய நேரடி-செயல்பாட்டு மாறுபாடு மற்றும் குறைந்த சக்தி உயர்-பாய்ச்சல் பெரிய பைலட்-இயக்க மாறுபாடு, விருப்பமான NBR/EPDM உணவு-தர முத்திரை, மல்டி-த்ரெட் மற்றும் மல்டி-வோல்டேஜ், ஆயில்-ஆஃப் மெஷின் மீது தானாகப் பயன்படுத்தப்படும், காற்றழுத்தக் கட்டுப்பாடு, பரந்த அளவில் பயன்படுத்தப்படும் கருவிகள். தெளிப்பு வாஷிங் கோடுகள், நீர் சிகிச்சை மற்றும் உணவு பேக்கேஜிங் திரவ ஆட்டோமேஷன் உபகரணங்கள்.
