3L தொடர் புஷ்-புல் வால்வு |3/2 வழி

SOLH 3L தொடர் 3/2-வழி கை இழுக்கும் திசைக் கட்டுப்பாட்டு வால்வுகள் நிலையான தொழில் விவரக்குறிப்புகளைப் பின்பற்றுகின்றன. நேரடியான அச்சு புஷ்-புல் கைப்பிடி இயக்கம் மூலம் இயக்கப்படுகிறது, இந்த கையேடு நியூமேடிக் வால்வுக்கு மின்சார பாகங்கள் அல்லது நியூமேடிக் டிரைவ் சிக்னல்கள் தேவையில்லை, இது நியூமேடிக் சர்க்யூட்டுகளுக்கு உள்ளார்ந்த பாதுகாப்பான கையேடு மாறுதல் கூறு ஆகும். இது சிங்கிள்-ஆக்டிங் சிலிண்டர் ஆக்சுவேஷன், சர்க்யூட் ஆன்-ஆஃப் ஸ்விட்ச்சிங், இன்ச் கமிஷனிங் மற்றும் செஃப்டி இன்டர்லாக் சிஸ்டங்களுக்காக பரவலாகப் பயன்படுத்தப்படுகிறது, குறிப்பாக ஃபீல்ட் டிபக்கிங், எமர்ஜென்சி கட்-ஆஃப் மற்றும் வெடிப்பு-பாதிப்பு வேலைச் சூழல்களுக்கு ஏற்றதாக உள்ளது. மூன்று-போர்ட் தளவமைப்பு உலகளாவிய தொழில்துறை தரங்களுடன் இணங்குகிறது: பிரதான சுருக்கப்பட்ட காற்று நுழைவாயிலுக்கு P, ஒற்றை-நடிப்பு சிலிண்டர்களை இணைக்கும் வேலை வெளியீட்டு போர்ட் மற்றும் வெளியேற்ற சத்தத்தை குறைக்க நிலையான சைலன்சர்களுடன் இணக்கமான எக்ஸாஸ்ட் போர்ட்டிற்கான R. இயல்பான வெளியிடப்பட்ட நிலையில், உள்ளமைக்கப்பட்ட ரிட்டர்ன் ஸ்பிரிங் P இன்லெட்டை மூடுவதற்கு துல்லியமான ஸ்பூலை அழுத்துகிறது; மூடப்பட்ட பாதுகாப்பான நிலையை பராமரிக்க அழுத்த நிவாரணத்திற்காக போர்ட் A R உடன் இணைக்கிறது. கைப்பிடியை கைமுறையாக இழுப்பது சிலிண்டர் இயக்கத்தை இயக்குவதற்கு காற்று விநியோகத்திற்காக P மற்றும் A போர்ட்களை இணைக்க ஸ்பூலை மாற்றுகிறது. வெளியிடப்பட்டதும், ஸ்பிரிங் உடனடியாக வால்வை மீட்டமைக்கிறது, திட்டமிடப்படாத தொடர்ச்சியான செயல்பாட்டைத் தடுக்க காற்று உட்கொள்ளலைக் குறைத்து எஞ்சிய அழுத்தத்தை வெளியேற்றுகிறது. வலுவான அலுமினிய அலாய் ஹவுசிங்ஸ் மற்றும் குறைந்த உராய்வு துல்லியமான ஸ்பூல்களுடன் கட்டப்பட்ட இந்த வால்வு நிலையான சீல் செய்யும் செயல்திறனுடன் உயவு இல்லாத செயல்பாட்டை ஆதரிக்கிறது. கச்சிதமான 3L100 முதல் ஹெவி-டூட்டி 3L400 கவர் நூல் விவரக்குறிப்புகள் M5, G1/8, G1/4, G3/8 மற்றும் G1/2 வரையிலான நான்கு அளவு தரங்கள்; உலகளாவிய நிறுவல் கோரிக்கைகளை பூர்த்தி செய்ய PT, NPT மற்றும் G நூல் விருப்பங்கள் உள்ளன. வால்வு பேனல் மவுண்டிங் மற்றும் பேஸ் மவுண்டிங்கை ஆதரிக்கிறது, கையேடு மற்றும் நியூமேடிக் கட்டுப்பாட்டு முறைகளுக்கு இடையில் தடையற்ற பரிமாற்றத்திற்காக 3A காற்றில் இயக்கப்படும் வால்வுகளுடன் ஒரே மாதிரியான நிறுவல் பரிமாணங்களைப் பகிர்ந்து கொள்கிறது. மின் கூறுகள் ஏதுமின்றி, இது தீப்பற்றக்கூடிய, தூசி நிறைந்த மற்றும் ஈரப்பதமான பட்டறைகளுக்கு ஏற்றவாறு தீப்பொறி இல்லாத செயல்பாட்டை வழங்குகிறது, பொதுவாக கையேடு கிளாம்பிங், எஜெக்ஷன் சிலிண்டர் கட்டுப்பாடு, உபகரணங்கள் பராமரிப்பு பாதுகாப்பு லாக்அவுட் மற்றும் 3A பைலட் வால்வுகளுடன் இணைந்த கையேடு-நியூமேடிக் லாஜிக் கட்டுப்பாட்டு அமைப்புகளுக்குப் பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

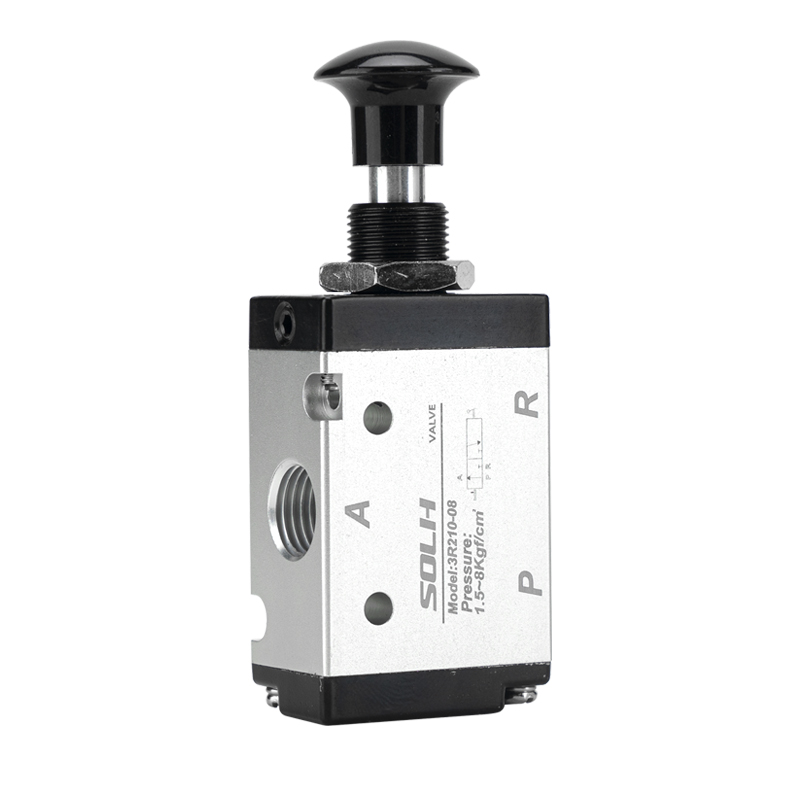

3லி தொடர் 3/2 வழி கை இழுக்கும் வால்வு | கையேடு ஸ்பிரிங் ரிட்டர்ன் நியூமேடிக் வால்வு

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய அமைப்பு

SOLH 3L தொடர் ஒரு AirTAC தரநிலையாகும்3/2 வழி கைமுறை புஷ்-புல் திசைக் கட்டுப்பாட்டு வால்வு பொதுவாக மூடிய (NC) வடிவமைப்புடன். இது அச்சு கைப்பிடி புஷ் மற்றும் புல் ஆக்ஷன் மூலம் நியூமேடிக் சர்க்யூட்களை நேரடியாக மாற்றுகிறது. எலக்ட்ரிக் அல்லது நியூமேடிக் டிரைவ் ஆதாரங்கள் இல்லாத முற்றிலும் கையேடு நியூமேடிக் பாகமாக, இது சிங்கிள்-ஆக்டிங் சிலிண்டர் கட்டுப்பாடு, ஏர் சர்க்யூட் ஆன்-ஆஃப், ஜாக் ஆபரேஷன் மற்றும் உபகரண பாதுகாப்பு இன்டர்லாக் சிஸ்டம்களுக்கு சிறப்பாகப் பயன்படுத்தப்படுகிறது.

1.1 நிலையான 3-போர்ட் இடைமுக வரையறை

• பி போர்ட்: முக்கிய சுருக்கப்பட்ட காற்று நுழைவாயில் துறைமுகம்

• ஒரு துறைமுகம்: ஒர்க்கிங் அவுட்புட் போர்ட், சிங்கிள்-ஆக்டிங் சிலிண்டர்களுடன் இணைக்கப்பட்டுள்ளது

• ஆர் போர்ட்: எக்ஸாஸ்ட் போர்ட், சப்தத்தைக் குறைக்க மப்ளர் நிறுவலை ஆதரிக்கவும்

• டிரைவ் பயன்முறை: அச்சு நேராக கைமுறை புஷ்-புல் செயல்பாடு

• கட்டமைப்பு அம்சம்: துல்லியமான ஸ்பூல் வகை அமைப்பு, அதிக வலிமை கொண்ட அலுமினிய அலாய் பாடி, உள்ளமைக்கப்பட்ட வசந்த தானியங்கி மீட்டமைப்பு நுட்பம்

2. 3/2 வழி செயல்படும் கொள்கை

• இயல்பான மீட்டமைப்பு நிலை: இன்டர்னல் ஸ்பிரிங் ஸ்பூலை இறுக்குகிறது, P இன்லெட் மூடப்பட்டது, ஒரு வேலை செய்யும் போர்ட் அழுத்தம் நிவாரணத்திற்காக R exhaust port உடன் தொடர்பு கொள்கிறது.

• வேலை இழுக்கும் நிலை: வால்வு மையத்தை மாற்றியமைக்க அச்சு கைப்பிடியை கைமுறையாக இழுக்கவும், பி போர்ட் காற்று விநியோகத்திற்காக ஒரு போர்ட்டுடன் தொடர்பு கொள்கிறது, சிலிண்டர் செயலை இயக்குவதற்கு ஆர் எக்ஸாஸ்ட் போர்ட் மூடப்பட்டுள்ளது.

• ரிலீஸ் ரீசெட்: கைப்பிடியை தளர்த்தவும், வால்வு தானாக வசந்த விசையால் மீட்டமைக்கப்படுகிறது, காற்று உட்கொள்ளலை துண்டித்து, எஞ்சிய அழுத்தத்தை வெளியேற்றுகிறது.

• முக்கிய தர்க்கம்ஸ்டாண்டர்ட் NC பொதுவாக மூடிய கட்டமைப்பை கைமுறையாக மீட்டமைத்தல் செயல்பாட்டுடன், தவறாக செயல்படுவதைத் தடுக்கிறது மற்றும் உபகரணங்களின் பாதுகாப்பை உறுதி செய்கிறது.

3. நிலையான மாதிரி குறியீட்டு விதிகள் & பொதுவான மாதிரிகள்

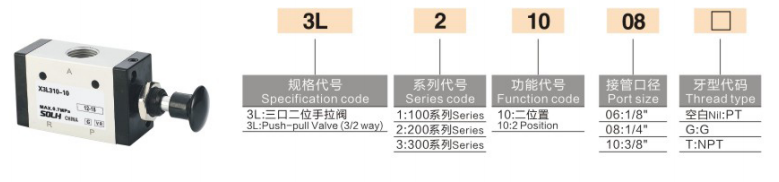

1. குறியீட்டு தர்க்கம்: 3L [அளவு குறியீடு] 10 - [போர்ட் அளவு] [நூல் வகை]

குறியீடு பிரிவு	விரிவான வரையறை
3லி	3/2 வழி கைமுறை கை இழுக்கும் வால்வு தொடர்
அளவு குறியீடு	1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")
10	3/2 வழி வசந்த மீட்டமைப்பு கட்டமைப்பிற்கான நிலையான குறியீடு
துறைமுக அளவு	06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"
நூல் வகை	வெற்று=PT நிலையான நூல்; T=NPT நூல்; ஜி=ஜி நூல்

2. மெயின்ஸ்ட்ரீம் பொதுவான மாதிரிகள்

• 3லி110-06: G1/8 போர்ட், மைக்ரோ நியூமேடிக் அமைப்புகளுக்கான மினி சைஸ் ஹேண்ட் புல் வால்வு

• 3லி210-08: G1/4 போர்ட், மிகவும் உலகளாவிய மாதிரி, நிலையான ஒற்றை-நடிப்பு சிலிண்டர்களுடன் சரியாகப் பொருந்துகிறது

• 3லி310-10: G3/8 போர்ட், உயர் உந்துதல் சிலிண்டர் உபகரணங்களுக்கான பெரிய ஓட்ட வடிவமைப்பு

• 3லி410-15: G1/2 பெரிய துளை போர்ட், கனரக பெரிய ஃப்ளோ நியூமேடிக் சுற்றுகளுக்கு ஏற்றது

4. யுனிவர்சல் கோர் தொழில்நுட்ப அளவுருக்கள்

அளவுரு உருப்படி	விவரக்குறிப்பு
வேலை செய்யும் ஊடகம்	வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று (வடிகட்டுதல் துல்லியம் ≥40μm)
வேலை அழுத்த வரம்பு	0.15～0.8MPa
ஆதார அழுத்தம்	1.2MPa
வேலை வெப்பநிலை வரம்பு	-20℃～+70℃
3லி110-06 ஓட்ட அளவுரு	பயனுள்ள பகுதி 10.2mm², Cv=0.6
3லி210-08 ஓட்ட அளவுரு	பயனுள்ள பகுதி 17.0mm², Cv=1.0
3லி310-10 ஓட்ட அளவுரு	பயனுள்ள பகுதி 28.0mm², Cv=1.65
லூப்ரிகேஷன் தேவை	லூப் இல்லாத வடிவமைப்பு (சிறப்பு நிலைமைகளுக்கு விருப்பமான உயவு)
நிறுவல் முறை	பேனல் மவுண்டிங் / பேஸ் மவுண்டிங், பல நிலை நிலையான நிறுவல்
உடல் பொருள்	அதிக வலிமை கொண்ட அலுமினிய கலவை

5. முக்கிய தயாரிப்பு நன்மைகள்

• தூய கையேடு வெடிப்பு-சான்று பாதுகாப்பு வடிவமைப்பு: மின் கூறுகள் மற்றும் காற்று கட்டுப்பாட்டு ஆதாரங்கள் இல்லை, தீப்பொறி அபாயம் இல்லை. அவசரகால நிறுத்தம், உபகரண பிழைத்திருத்தம் மற்றும் வெடிப்பு-தடுப்பு தூசி சூழல்களுக்கு அதி-உயர் செயல்பாட்டு பாதுகாப்புடன் ஏற்றது.

• உழைப்பைச் சேமிக்கும் அச்சு புஷ்-புல் ஆபரேஷன்: தெளிவான பின்னூட்டம் மற்றும் மிருதுவான தலைகீழ் மாற்றத்துடன் கூடிய நேரான நேரியல் கைப்பிடி நடவடிக்கை, நிலையான கை உணர்வு மற்றும் நெரிசலுக்கு எளிதானது அல்ல.

• ஸ்பிரிங் ஆட்டோமேட்டிக் ரீசெட் & NC பாதுகாப்பு: இயல்புநிலை பொதுவாக மூடப்பட்ட நிலை, கைப்பிடியை விடுவித்த பிறகு தானாகவே மீட்டமைக்கப்பட்டு காற்று விநியோகத்தை துண்டிக்கிறது, தவறான செயல்பாட்டினால் ஏற்படும் தொடர்ச்சியான செயலைத் திறம்பட தவிர்க்கிறது.

• கச்சிதமான & நீடித்த அமைப்பு: குறைந்த உராய்வு ஸ்பூல் வடிவமைப்பு, நம்பகமான சீல், உடைகள் எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை கொண்ட ஒருங்கிணைந்த அலுமினியம் அலாய் பாடி.

• தொழில்முறை ஒற்றை-நடிப்பு சிலிண்டர் பொருத்தம்: 3/2 வழி அர்ப்பணிக்கப்பட்ட ஏர் சர்க்யூட் லாஜிக், கிளாம்பிங் மற்றும் எஜெக்ஷன் மெக்கானிசம்கள் போன்ற ஸ்பிரிங் ரிட்டர்ன் சிங்கிள்-ஆக்டிங் சிலிண்டர்களுக்கு கச்சிதமாக மாற்றியமைக்கப்பட்டுள்ளது.

• உயர் இணக்கத்தன்மை மற்றும் பரிமாற்றம்: 3A தொடர் நியூமேடிக் கட்டுப்பாட்டு வால்வுகள் கொண்ட நிலையான நிறுவல் அளவு, நேரடி மாற்றீடு மற்றும் கையேடு/நியூமேடிக் கட்டுப்பாட்டு முறைகளை மாற்றுவதை ஆதரிக்கிறது.

6. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• கிளாம்பிங், எஜெக்ஷன் மற்றும் ஸ்பிரிங் ரிட்டர்ன் மோஷன் சிஸ்டங்களுக்கான ஒற்றை-நடிப்பு சிலிண்டர்களின் கையேடு கட்டுப்பாடு

• நியூமேடிக் சர்க்யூட் ஆன்-ஆஃப் கட்டுப்பாடு, உபகரணங்கள் ஜாக் பிழைத்திருத்தம் மற்றும் பராமரிப்பு பாதுகாப்பு சுவிட்ச்

• வெடிப்பு-தடுப்பு மண்டலங்கள், மின்சாரம் அல்லாத மற்றும் தூசி நிறைந்த தொழில்துறை சூழல்களுக்கான கையேடு நியூமேடிக் கட்டுப்பாடு

• நியூமேடிக் லாஜிக் சிஸ்டம்ஸ் 3A நியூமேடிக் வால்வுகளுடன் மேனுவல்/நியூமேடிக் கலப்புக் கட்டுப்பாட்டிற்குப் பொருந்துகிறது

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH 3L தொடர் என்பது ஒரு உன்னதமான 3/2 வழி NC ஆகும், இது ஸ்பிரிங் ஆட்டோமேட்டிக் ரீசெட் உடன் பொதுவாக மூடப்பட்ட கையேடு புஷ்-புல் வால்வு ஆகும். இது ஒரு கச்சிதமான, பாதுகாப்பான மற்றும் நீடித்த நிலையான கையேடு கட்டுப்பாட்டு கூறு ஆகும், இது சிங்கிள்-ஆக்டிங் சிலிண்டர் நியூமேடிக் அமைப்புகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.
