பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

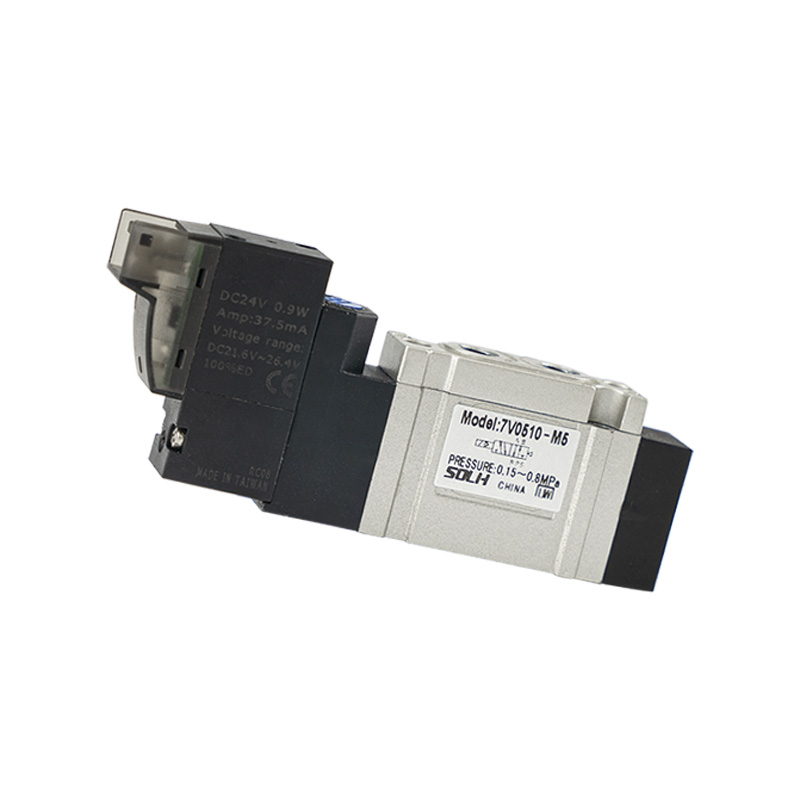

SOLH 7V தொடர் என்பது 5/2-வழி மற்றும் 5/3-வழி செயல்பாடுகளை உள்ளடக்கிய ஒரு சிறிய பைலட்-இயக்கப்படும் திசை சோலனாய்டு வால்வு ஆகும், இது பொதுவான நிலையான நியூமேடிக் சுற்றுகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. உகந்த ஓட்ட சேனலுடன் உள் மையப்படுத்தப்பட்ட வெளியேற்ற அமைப்பை ஏற்றுக்கொள்வது, இது குறிப்பிடத்தக்க பெரிய ஓட்ட திறன், வேகமாக மாறுதல் மற்றும் குறைந்த மின் நுகர்வு ஆகியவற்றை வழங்குகிறது. பல சிலிண்டர்களின் மையப்படுத்தப்பட்ட கட்டுப்பாட்டிற்காக இது தனித்தனியாக பயன்படுத்தப்படலாம் அல்லது பன்மடங்கு வால்வு வங்கிகளில் கூடியிருக்கலாம்.
1. போர்ட் & நிலை செயல்பாடு வரையறை:
1.1 5/2 வழி சோலனாய்டு வால்வு: 1 இன்லெட் பி, 2 வேலை செய்யும் போர்ட்கள் ஏ/பி, 2 எக்ஸாஸ்ட் போர்ட்கள் ஆர்/எஸ்
-- 10 பின்னொட்டு: சிங்கிள் காயில் சிங்கிள் சோலனாய்டு ஸ்பிரிங் ரிட்டர்ன்
-- 20 பின்னொட்டு: இரட்டை சுருள் இரட்டை சோலனாய்டு லாச்சிங் வகை
1.2 5/3 வழி இரட்டை சுருள் சோலனாய்டு வால்வு (3 மைய மைய செயல்பாடுகள்)
-- 30C சென்டர் மூடப்பட்டது: சிலிண்டர் அழுத்தத்தைப் பூட்டுவதற்கு நடுநிலையில் அனைத்து துறைமுகங்களும் முழுமையாக சீல் வைக்கப்பட்டுள்ளன.
-- 30E சென்டர் எக்ஸாஸ்ட்: எ & பி எஞ்சிய அழுத்தத்தை பாதுகாப்பாக வெளியிட எக்ஸாஸ்ட் ஆர்/எஸ் உடன் இணைக்கப்பட்டுள்ளது
-- 30P மைய அழுத்தம் வழங்கல்: P ஆனது A மற்றும் B இரண்டிற்கும் இணைக்கப்பட்டுள்ளது, சிலிண்டரின் இருபுறமும் காற்றழுத்தத்தை பராமரிக்கிறது
2. இயக்கி மற்றும் கட்டமைப்பு அம்சம்
-- இயக்கி வகை: பைலட் இயக்கப்படும் வடிவமைப்பு, குறைந்த தொடக்க அழுத்தம், அதிவேக பதில் மற்றும் பெரிய ஓட்ட வெளியீடு
-- உள் மையப்படுத்தப்பட்ட வெளியேற்றம்: பைலட் காற்று பிரதான வெளியேற்ற துறைமுகங்கள் R/S வழியாக ஒரே சீராக வெளியேற்றப்படுகிறது, சிதறிய பைலட் வெளியேற்றம் இல்லாமல் சுத்தமான மற்றும் நேர்த்தியான குழாய்கள்
|
தொடர் குறியீடு |
துறைமுக அளவு |
பயனுள்ள குறுக்கு வெட்டு பகுதி |
சிவி ஓட்ட குணகம் |
| 7V0500 |
M5×0.8 |
3.4 மிமீ² |
0.20 |
| 7V100 |
1/8" (06) |
8.0 மிமீ² |
0.47 |
| 7V200 |
1/4" (08) |
16.0 மிமீ² |
0.94 |
| 7V300 |
3/8" (10) |
22.0 மிமீ² |
1.30 |
-- இயக்க அழுத்த வரம்பு: 0.15 ~ 0.8 MPa
-- ஆதார சோதனை அழுத்தம்: 1.2 MPa
-- இயக்க வெப்பநிலை: -20℃ ~ +70℃ (காற்று விநியோகத்தில் ஐசிங் இல்லை)
-- பதில் நேரம்: ≤50 ms
-- அதிகபட்ச இயக்க அதிர்வெண்: 5 ஹெர்ட்ஸ்
-- சுருள் மின் நுகர்வு: DC = 0.7W; AC = 1.1VA
-- நிலையான மின்னழுத்த விருப்பங்கள்
DC: 12V(F), 24V(B)
AC: 110V(C), 220V(A)
-- பாதுகாப்பு தரம்: IP40 தூசி எதிர்ப்பு
-- வால்வ் பாடி மெட்டீரியல்: டை-காஸ்ட் அலுமினியம் அலாய்

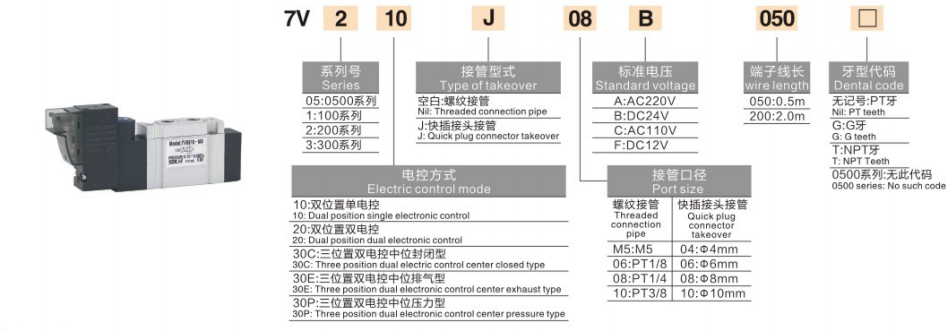

1. எடுத்துக்காட்டு மாதிரி: 7V210J08B050
-- 7V: பைலட் இயக்கப்படும் 5/2 & 5/3 சிறிய சோலனாய்டு வால்வுக்கான தொடர் குறியீடு
-- 2: அளவு குறியீடு (2 = 7V200 தொடர், 1/4" போர்ட்)
-- 10 / 20 / 30C/30E/30P: சர்க்யூட் செயல்பாடு
10=5/2 ஒற்றை சுருள்; 20=5/2 இரட்டை சுருள்; 30 தொடர் = 5/3 மூன்று நிலை
-- ஜே: போர்ட் இணைப்பு படிவம்; ஜே = புஷ்-இன் விரைவான பொருத்துதல், வெற்று = நிலையான நூல் போர்ட்
-- 08: போர்ட் அளவு குறியீடு (08 = 1/4")
-- பி: சுருள் மின்னழுத்த குறியீடு (B=DC24V, A=AC220V)
-- 050: கேபிள் நீளக் குறியீடு (050 = 0.5 மீட்டர் கேபிள்)
1. 5/2 இரண்டு நிலை தொடர்
-- ஒற்றை காயில் ஸ்பிரிங் ரிட்டர்ன்: 7V110-06 (1/8", DC24V)
-- இரட்டை சுருள் லாச்சிங்: 7V220-08 (1/4", AC220V)
2. 5/3 மூன்று நிலை தொடர்
-- சென்டர் மூடிய அழுத்தம் ஹோல்டிங்: 7V130C-06
-- மைய வெளியேற்ற அழுத்தம் வெளியீடு: 7V230E-08
-- மைய இரட்டை போர்ட் அழுத்தம்: 7V330P-10
1. மேம்படுத்தப்பட்ட உயர் ஓட்ட செயல்திறன்
-- மேம்படுத்தப்பட்ட உள் ஸ்ட்ரீம்லைன் ரன்னர் வடிவமைப்பு, பாரம்பரிய 4V தொடர் சோலனாய்டு வால்வுகளுடன் ஒப்பிடும்போது ஓட்டம் திறன் சுமார் 30% அதிகரித்துள்ளது, வேகமான சிலிண்டர் நீட்டிப்பு மற்றும் திரும்பப் பெறும் வேகத்தை உணர்தல்.
2. நெகிழ்வான பல திசை நிறுவல் & இரட்டை போர்ட் விருப்பங்கள்
-- கிடைமட்ட மற்றும் செங்குத்து ஏற்றத்தை ஆதரிக்கிறது; இரண்டு இணைப்பு முறைகள்: ஸ்டாண்டர்ட் த்ரெட் போர்ட் அல்லது ஃபாஸ்ட் டியூப் அசெம்பிளிக்கான விரைவு புஷ்-இன் பொருத்துதல்.
3. பன்மடங்கு ஒருங்கிணைந்த மட்டு வடிவமைப்பு
-- மல்டி-ஸ்டேஷன் மேனிஃபோல்ட் வால்வ் பேஸ்ஸுடன் இணக்கமானது, கேபினட் நிறுவல் இடத்தைச் சேமிக்க மற்றும் பிரதான காற்றுக் குழாய் அமைப்பை எளிதாக்குவதற்கு பல வால்வுகள் ஒன்றாக அடுக்கி வைக்கப்பட்டுள்ளன.
4. அல்ட்ரா-குறைந்த சக்தி சுருள்
-- குறைந்த வாட்டேஜ் சுருள் வடிவமைப்பு வெப்ப உற்பத்தியைக் குறைக்கிறது, குறைந்த ஆற்றல் நுகர்வுடன் நீண்ட கால தொடர்ச்சியான ஆற்றல்மிக்க வேலை நிலைமைகளுக்கு ஏற்றது.
5. மிக நீண்ட சேவை வாழ்க்கை
-- துல்லியமான உள் ஸ்பூல் மற்றும் சீல் அமைப்பு, குறைந்தபட்ச பராமரிப்புடன் மில்லியன் கணக்கான மாறுதல் சுழற்சிகள் வரை நிலையான செயல்திறன்.
SOLH 7V காம்பாக்ட் பைலட்-இயக்கப்படும் சோலனாய்டு வால்வு முழு 5/2 ஒற்றை/இரட்டை சுருள் மற்றும் 5/3 மூன்று சென்டர் செயல்பாடு மாறுபாடுகளுடன் M5~3/8" முழுமையான போர்ட் அளவுகளைக் கொண்டுள்ளது, வழக்கமான 4V தொடரை விட 30% அதிக ஓட்டம், குறைந்த மின் நுகர்வு மற்றும் பன்மடங்கு ஸ்டேக்கபிள் டிசைன் அதன் அனைத்து தரநிலையான சுற்றுவட்ட சுற்றுக்கு பன்மடங்கு.
