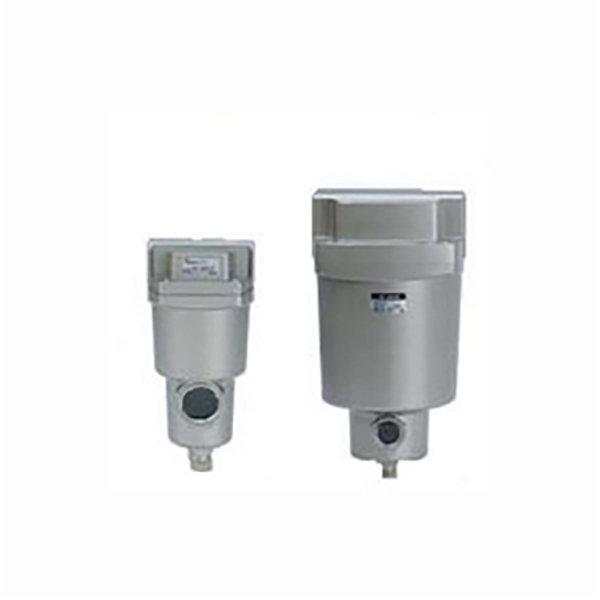

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
AFF மற்றும் AM ஆகியவை மைய ஒருங்கிணைந்த காற்று மூல சுத்திகரிப்பு கூட்டத்தை உருவாக்குகின்றன. திட அசுத்தங்கள் மற்றும் அமுக்கப்பட்ட நீர் துளிகளை அகற்ற AFF முதன்மையான கரடுமுரடான வடிகட்டியாக செயல்படுகிறது, அதே சமயம் AM என்பது மைக்ரோ ஆயில் ஏரோசல் நீக்குதல், சுருக்கப்பட்ட காற்றின் தூய்மையை மேம்படுத்துதல் மற்றும் கீழ்நிலை நியூமேடிக் ஆக்சுவேட்டர்களை முழுமையாகப் பாதுகாக்கும் துல்லியமான எண்ணெய் மூடுபனி பிரிப்பான் ஆகும்.
1. AFF தொடர் முதன்மை வரி கரடுமுரடான வடிகட்டி
-- வடிகட்டுதல் துல்லியம்: 1μm, 99% துகள் பிடிப்பு விகிதம் (பழைய 3μm தரத்திலிருந்து மேம்படுத்தப்பட்டது)
-- முக்கிய செயல்பாடு: பெரிய தூசி, துரு குப்பைகள் மற்றும் மொத்த அமுக்கப்பட்ட நீர், முன் முதன்மை வடிகட்டுதல் என 99% நீர் பிரிக்கும் திறன்
-- தூய்மை தரநிலை: ISO8573-1:2010 [4:7:4]
2. ஏஎம் சீரிஸ் ஆயில் மிஸ்ட் பிரிப்பான் (ஃபைன் ஃபில்டர்)
-- வடிகட்டுதல் துல்லியம்: 0.1μm, 99% மைக்ரோ ஆயில் மிஸ்ட் கேப்சர் ரேட் (பழைய 0.3μm தரத்திலிருந்து மேம்படுத்தப்பட்டது)
-- முக்கிய செயல்பாடு: முழுமையான எண்ணெய் மூடுபனி பிரிப்பு, கடையின் எஞ்சிய எண்ணெய் செறிவு ≤1mg/m³ (0.8ppm), எண்ணெய் இல்லாத உயவு செயல்முறை தேவைகளுடன் முழுமையாக இணக்கம்
-- தூய்மை தரநிலை: ISO8573-1:2010 [2:7:3]
3. பகிரப்பட்ட பொது நன்மைகள்
-- அல்ட்ரா-குறைந்த அழுத்த வீழ்ச்சி ≤5kPa, ஆற்றல் சேமிப்பு, வழக்கமான மாதிரிகளுக்கு எதிராக 20% அதிகரித்த ஓட்டம்
-- இலகுரக துருப்பிடிக்காத எஃகு திரவ சேமிப்பு கிண்ணம், அதிகபட்ச எடை குறைப்பு 52% வரை
-- காட்சி பராமரிப்பு நினைவூட்டல்: வடிகட்டி மாற்று நேரத்தை தீர்மானிக்க சிவப்பு வளையத்துடன் கூடிய நிலையான உள்ளமைக்கப்பட்ட அடைப்பு காட்டி; விரைவான மாதிரி அடையாளம் காண வண்ண-குறியிடப்பட்ட வடிகட்டி எண்ட் கேப்கள்
-- மாடுலர் கேஸ்கேட் வடிவமைப்பு, மல்டி-கிரேடு அல்ட்ரா-க்ளீன் ஏர் தேவைகளைப் பூர்த்தி செய்ய AMD / AMH அல்ட்ரா-ஃபைன் ஃபில்டர்களுடன் தொடர்ச்சியாக இணைக்கப்படலாம்.

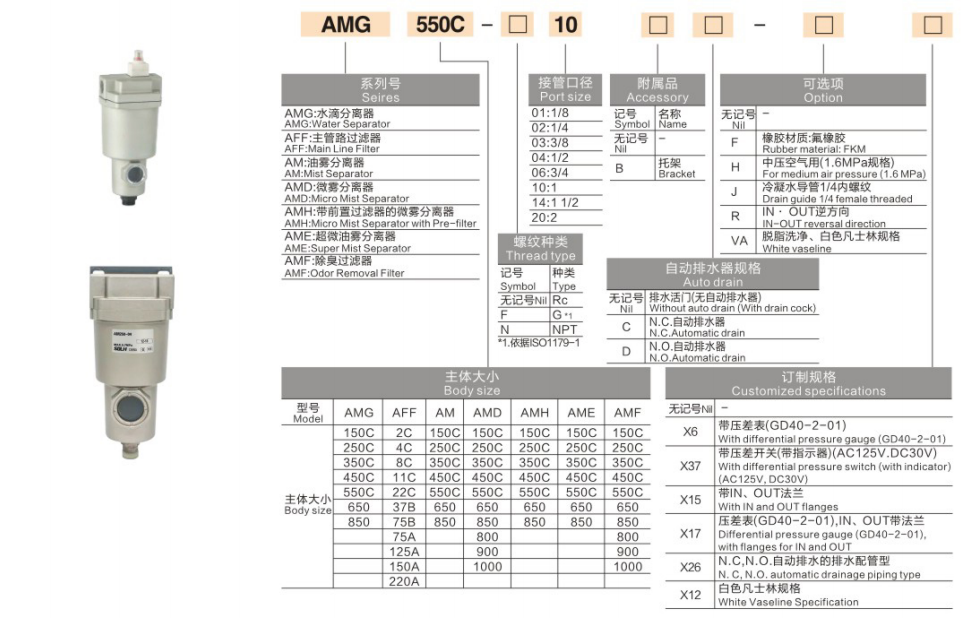

1. எடுத்துக்காட்டு மாதிரிகள்: AFF40-04 ; AM50-10D
|
குறியீடு பிரிவு |
வரையறை விளக்கம் |
| AFF / AM |
தொடர் அடையாளங்காட்டி / AFF = மெயின் லைன் கரடுமுரடான வடிகட்டி / AM = ஆயில் மிஸ்ட் ஃபைன் பிரிப்பான் |
| 20 / 30 / 40 / 50 / 60 / 70 டி / 80 டி / 90 டி |
பிரேம் அளவு குறியீடு, மதிப்பிடப்பட்ட அதிகபட்ச ஓட்டத்துடன் தொடர்புடையது |
| 02 / 04 / 06 / 10 /14 |
போர்ட் நூல் அளவு. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". நூல் விருப்பங்கள்: Rc / G / NPT |
| -டி |
விருப்ப பின்னொட்டு D = பொதுவாக திறந்த தன்னியக்க வடிகால் (காற்று அழுத்தம் இல்லாமல் வடிகால்) |
2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்
-- AFF கரடுமுரடான வடிகட்டி, 1/2" போர்ட், ஆட்டோ வடிகால்: AFF40-04D
-- AM ஆயில் மிஸ்ட் பிரிப்பான், 1" போர்ட், ஆட்டோ ட்ரெயின்: AM50-10D
-- உயர் ஓட்டம் 7000 L/min, 1.5" போர்ட்: AM70D-14
1. பொதுவான பொதுவான அளவுருக்கள்
-- பொருந்தக்கூடிய ஊடகம்: அழுத்தப்பட்ட காற்று (முன் வடிகட்டி ≥40μm மேல்நிலை தேவை)
-- இயக்க அழுத்தம் வரம்பு: 0.1~1.0 MPa; வெடிப்பு ஆதார அழுத்தம் 1.5 MPa
-- இயக்க சுற்றுப்புற வெப்பநிலை: -5 ~ 60℃ (கிண்ணத்திற்குள் பனிக்கட்டி உருவாக்கம் இல்லை)
-- வடிகால் கட்டமைப்பு: கையேடு வடிகால் தரநிலையாக; பின்னொட்டு -D வழியாக தானாக வடிகால் விருப்பமானது
2.முழு தொடர் ஓட்டம் & பரிமாண அளவுரு அட்டவணை
|
மாதிரி குறியீடு |
அதிகபட்ச ஓட்டம் (L/min) |
போர்ட் நூல் அளவு |
நிகர எடை (கிலோ) |
திரவ சேமிப்பு அளவு (செமீ³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70டி |
7000 |
1", 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1.5", 2" |
5.0 |
— |
1. வடிகட்டுதல் தர பொருத்தம் திட்டம்
-- சாதாரண பொது நியூமேடிக் சுற்றுகள்: AFF (1μm கரடுமுரடான வடிகட்டி) → அழுத்தம் சீராக்கி → லூப்ரிகேட்டர்
-- எண்ணெய் இல்லாத துல்லியமான ஆட்டோமேஷன் உபகரணங்கள்: AFF → AM (0.1μm எண்ணெய் மூடுபனி பிரிப்பான்) → முனைய உபகரணங்கள்
-- அல்ட்ரா-ஹை கிளீனஸ் செமிகண்டக்டர் / ஆப்டிகல் செயல்முறை: AFF → AM → AMD (0.01μm அல்ட்ரா-ஃபைன் ஃபில்டர்)
2. ஓட்ட விளிம்பு கணக்கீடு
-- மொத்த அமைப்பின் அதிகபட்ச காற்று நுகர்வை விட 1.2 ~ 1.5 மடங்கு அதிகமாக மதிப்பிடப்பட்ட ஓட்டம் கொண்ட மாதிரியைத் தேர்ந்தெடுக்கவும்; அதிக சுமை கொண்ட ஓட்டம் வடிகட்டுதல் செயல்திறனை வெகுவாகக் குறைத்து அழுத்த இழப்பை அதிகரிக்கும்.
3. வடிகால் முறை தேர்வு
-- 24h கவனிக்கப்படாத தொடர்ச்சியான உற்பத்தி, அதிக மின்தேக்கி மகசூல்: தேர்வு -D தானியங்கு வடிகால் பதிப்பு
-- இடைப்பட்ட குறைந்த அதிர்வெண் உபகரணங்கள்: நிலையான கையேடு வடிகால் வகை போதுமானது
4. போர்ட் மேட்சிங் கோட்பாடு
-- பிரதான குழாய் விட்டம் கொண்ட நிலையான வடிகட்டி போர்ட் அளவு; கூடுதல் அழுத்தம் குறைவதைத் தடுக்க விட்டத்தைக் குறைப்பதை/அதிகரிப்பதைத் தவிர்க்கவும்.
-- பொது தொழில்துறை ஆட்டோமேஷன்: CNC இயந்திர கருவிகள், காற்று சிலிண்டர்கள், சோலனாய்டு வால்வு முன்-இறுதி நீர் & எண்ணெய் அகற்றுதல்
-- உணவு மற்றும் மருந்து உற்பத்தி: தயாரிப்பு மாசுபடுவதைத் தவிர்க்க எண்ணெய் இல்லாத சுத்தமான காற்று மூலம்
-- 3C எலக்ட்ரானிக்ஸ் & பூச்சு பட்டறைகள்: மேற்பரப்பு பூச்சு குறைபாடுகள் மற்றும் துல்லியமான கூறு மாசுபாட்டைத் தடுக்க எண்ணெய் மூடுபனியை அகற்றவும்
-- ஏர் கம்ப்ரசர் பிந்தைய சிகிச்சை அமைப்பு: ஒட்டுமொத்த காற்றின் தூய்மையை மேம்படுத்த குளிரூட்டப்பட்ட / உறிஞ்சும் காற்று உலர்த்திகளுடன் அடுக்கி வைக்கப்பட்டது
|
ஒப்பீட்டு பொருள் |
AFF மெயின் லைன் கரடுமுரடான வடிகட்டி |
AM ஆயில் மிஸ்ட் பிரிப்பான் ஃபைன் ஃபில்டர் |
| வடிகட்டுதல் துல்லியம் |
1μm, நீர்த்துளிகள் மற்றும் பெரிய திடமான துகள்களை நீக்குகிறது |
0.1μm, அர்ப்பணிக்கப்பட்ட மைக்ரோ ஆயில் மிஸ்ட் பிரிப்பு |
| அவுட்லெட் எஞ்சிய எண்ணெய் |
எண்ணெய் பிரிக்கும் செயல்பாடு இல்லை |
≤1mg/m³ மிகக் குறைந்த எஞ்சிய எண்ணெய் செறிவு |
| நிறுவல் நிலை |
ஏர் கம்ப்ரஸருக்குப் பிறகு முதல் நிலை, ஏர் சர்க்யூட்டின் முன்பகுதி |
AFF கரடுமுரடான வடிகட்டிக்குப் பிறகு, துல்லியமான முனைய உபகரணங்களுக்கு முன் |
| முக்கிய செயல்பாடு |
முதன்மை முன் வடிகட்டுதல், கீழ்நிலை நேர்த்தியான வடிகட்டி கூறுகளைப் பாதுகாக்கவும் |
இரண்டாம் நிலை துல்லியமான சுத்திகரிப்பு, எண்ணெய் இல்லாத சுத்தமான சுருக்கப்பட்ட காற்றை வழங்குதல் |
SOLH AFF 1μm மெயின் லைன் கரடுமுரடான வடிகட்டி மற்றும் AM 0.1μm எண்ணெய் மூடுபனி பிரிப்பான் முழு 300~14500 L/min ஓட்ட வரம்புடன் கூடிய மாடுலர் கேஸ்கேட் காற்று சுத்திகரிப்பு அலகுகள், காட்சி அடைப்பு காட்டி மற்றும் விருப்பமான ஆட்டோ வடிகால், ISO8573-1 தரநிலைக்கு இணங்க, பொது நியூமேடிக் மற்றும் ஸ்ப்ரே ஆயில், மருத்துவம், மருத்துவம்.
