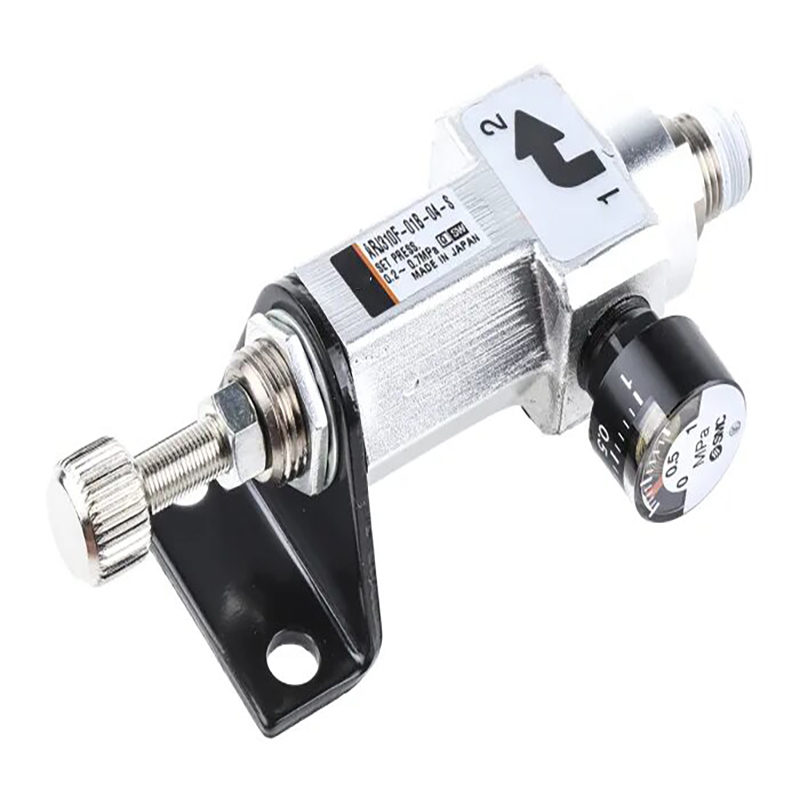

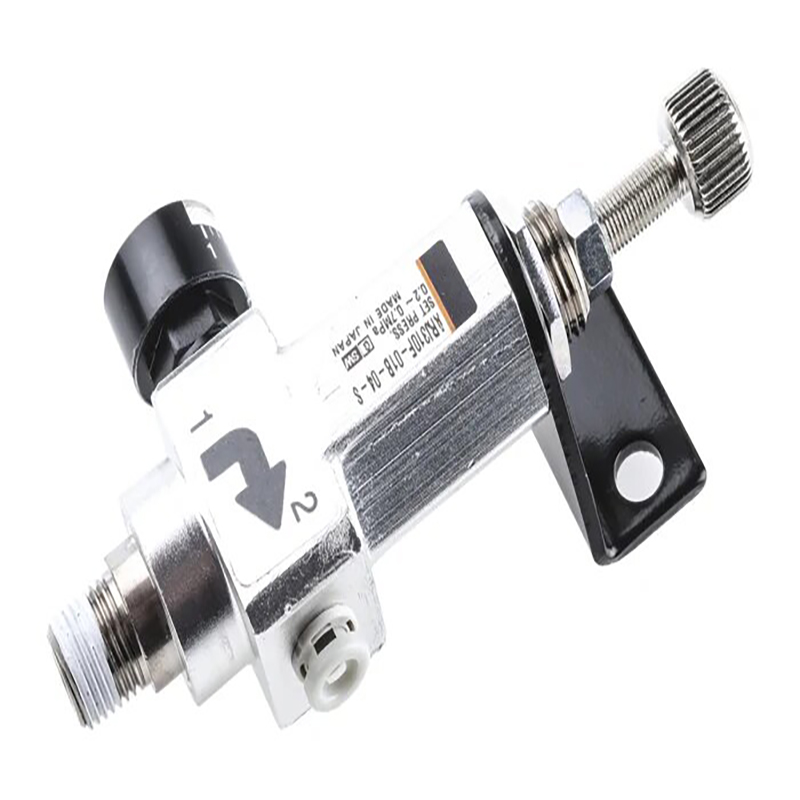

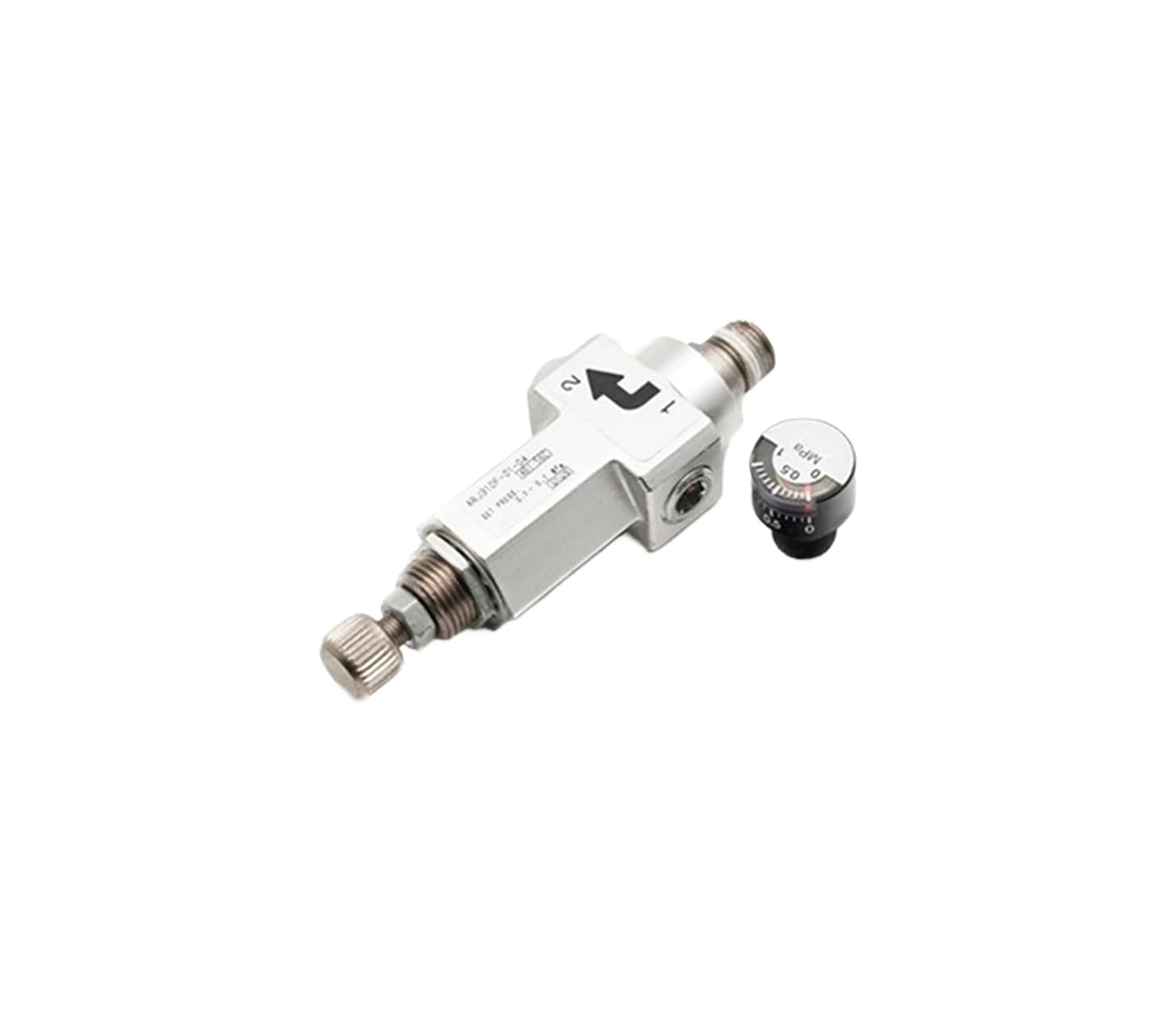

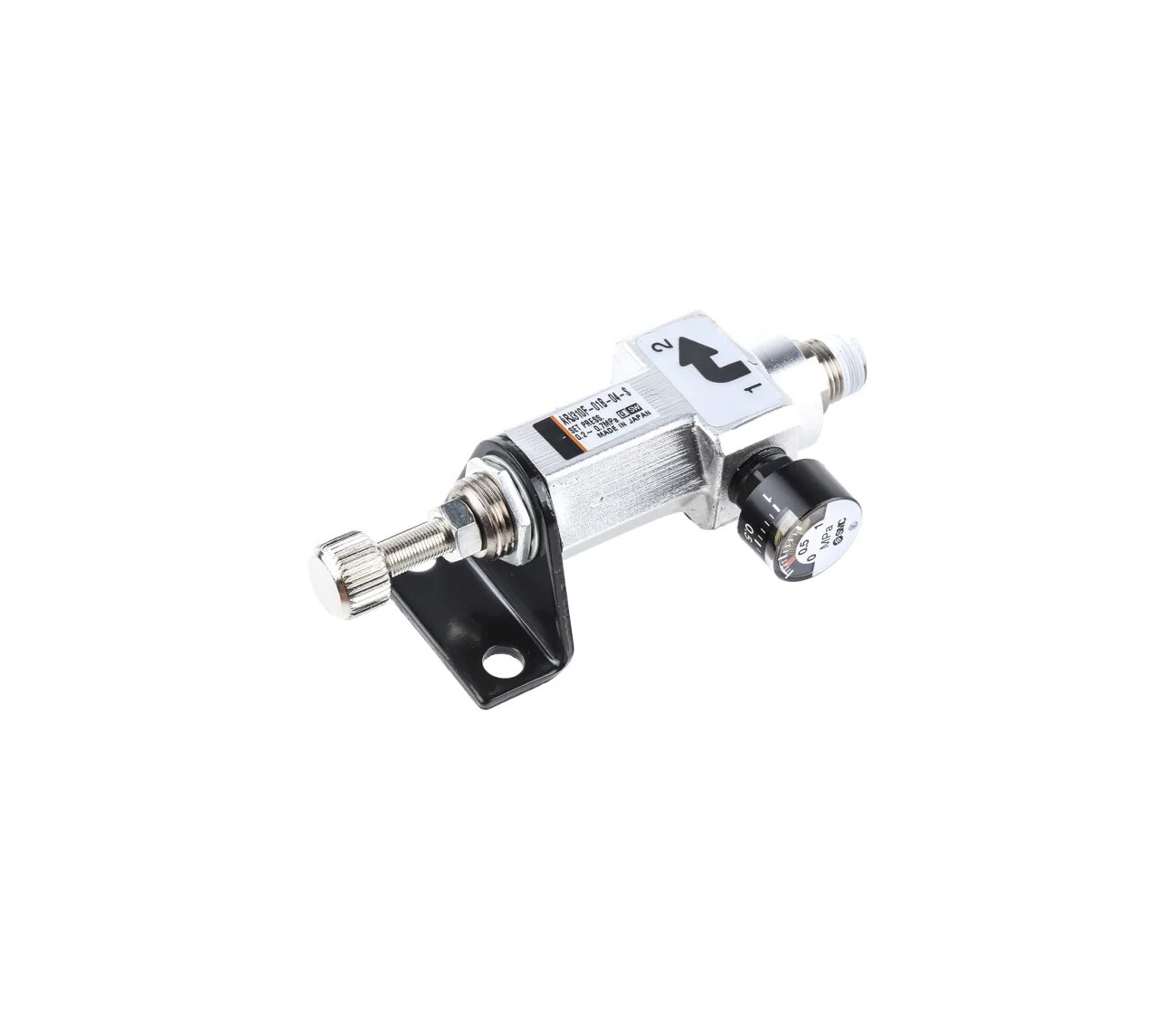

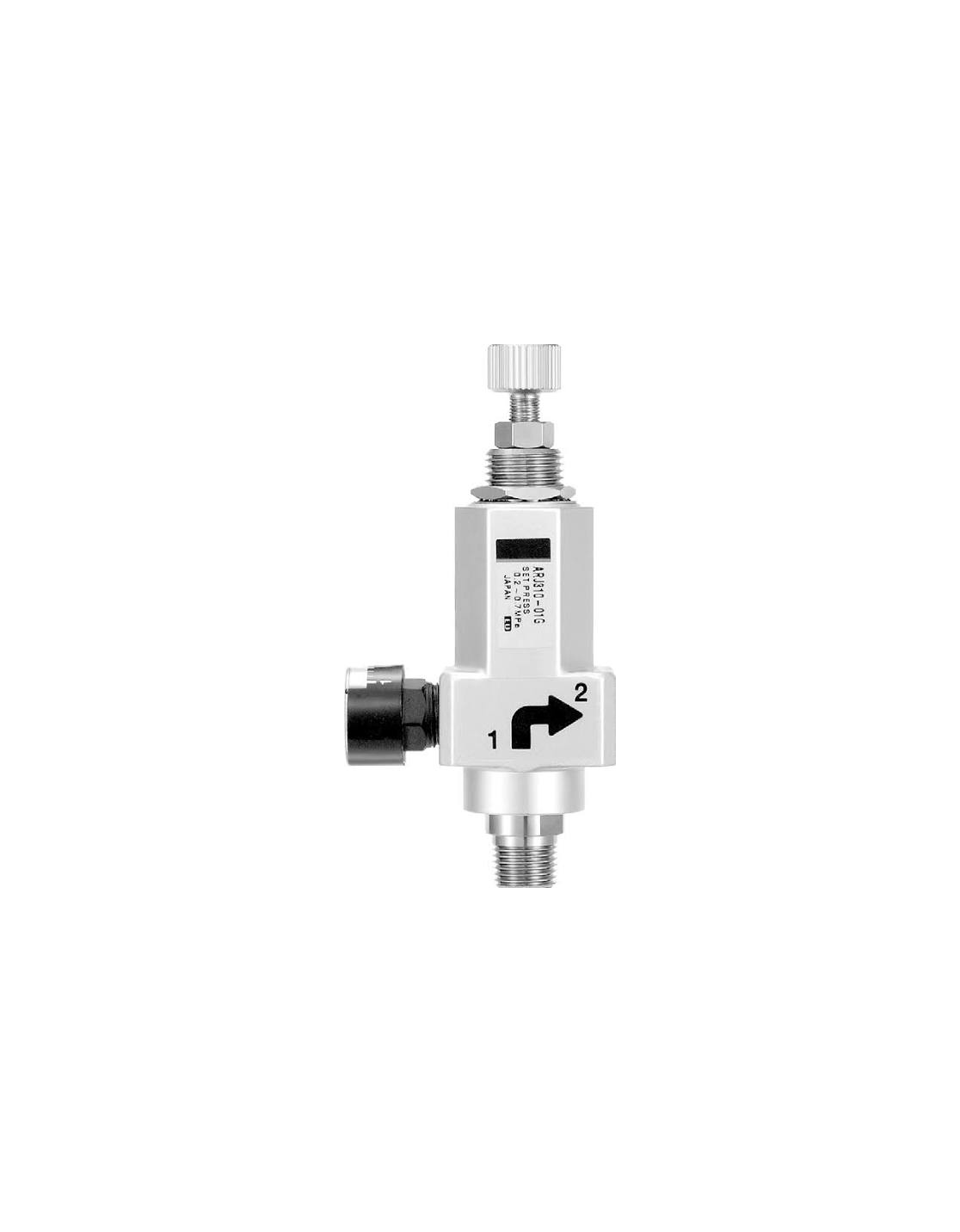

ARJ310 தொடர் மினியேச்சர் பிரஷர் ரெகுலேட்டர் (நிவாரண நேரடி இயக்கம்)

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH (睿其格科技)

தயாரிப்பு கண்ணோட்டம்

     SOLH ARJ310 தொடர் என்பது குறுகிய நிறுவல் இடைவெளிகள் மற்றும் குறைந்த ஓட்டம் உயர்-துல்லிய அழுத்தம் கட்டுப்பாடு ஆகியவற்றிற்கான நேரடி-செயல்படும் நிவாரண அல்ட்ரா-காம்பாக்ட் துல்லியமான அழுத்த சீராக்கி ஆகும். அதன் ஒட்டுமொத்த பரிமாணங்களும் செயல்திறனும் SMC ARJ310 அசல் ரெகுலேட்டர்களுடன் நேரடி உபகரணங்களை மாற்றியமைக்க முழுமையாக மாற்றிக்கொள்ளக்கூடியவை.

கட்டமைப்பு மற்றும் முக்கிய செயல்பாடுகள்

     --கட்டமைப்பு: உள்ளமைக்கப்பட்ட நிவாரண வென்ட் உடன் நேரடியாக செயல்படும் பிஸ்டன் வகை

     --இரண்டு-போர்ட் தளவமைப்பு (IN / OUT); அதிகப்படியான அழுத்தம் உள் நிவாரண சேனல் மூலம் தானாகவே தீர்ந்துவிடும்

     --செயல்பாடு: வெளியீட்டு மதிப்பை முன்னமைக்க, அழுத்த ஏற்ற இறக்கத்தை அடக்கி, அதிக அழுத்தப் பாதுகாப்பை வழங்க, நுழைவாயில் காற்றழுத்தத்தை சீராகக் குறைக்கவும்

     --ஒன்-டச் புஷ்-இன் அவுட்லெட் மற்றும் ஃப்ளெக்சிபிள் வயரிங் டூயல் ஆப்ஷனல் இன்லெட் த்ரெட்களுடன் ஒருங்கிணைந்த வடிவமைப்பு

தொழில்நுட்ப விவரக்குறிப்புகள்

     --வேலை செய்யும் ஊடகம்: சுத்தமான மற்றும் பொதுவான தொழில்துறை அழுத்தப்பட்ட காற்று

     --அதிகபட்ச இயக்க அழுத்தம்: 0.8 MPa

     --ஆதார அழுத்தம்: 1.2 MPa

     --சரிசெய்யக்கூடிய அழுத்த வரம்பு

     --நிலையான வரம்பு: 0.2–0.7 MPa

     --குறைந்த அழுத்த பதிப்பு: 0.05–0.2 MPa

     --சுற்றுப்புற மற்றும் நடுத்தர வெப்பநிலை: -5℃ ~ +60℃ (உள் உறைதல் இல்லை)

     --நிகர எடை: தோராயமாக. 65 கிராம்

     --உடல் அகலம்: 18.5 மிமீ, அடர்த்தியான பன்மடங்கு அடுக்கி வைக்க ஏற்றது

     --பாதுகாப்பு தரம்: IP65

துறைமுக கட்டமைப்பு

இன்லெட் போர்ட் (இரண்டு தேர்ந்தெடுக்கக்கூடிய பாணிகள்)

     --M5×0.8 உள் நூல்

     --Rc1/8 வெளிப்புற நூல்

அவுட்லெட் போர்ட்

     ஒருங்கிணைந்த புஷ்-இன் இணைப்புடன் கூடிய Rc1/8 பெண் நூல், φ4/φ6 மெட்ரிக் குழாய்கள், 5/32" & 1/4" இம்பீரியல் குழாய்களுடன் இணக்கமானது

கேஜ் போர்ட்

     Rc1/8 பெண் நூல், G15 தொடர் மினி பிரஷர் கேஜ்களுடன் பொருந்துகிறது

மாதிரி குறியீடு வரையறை (எடுத்துக்காட்டு: ARJ310F-01-04)

     --ARJ310: மினி ரெகுலேட்டர் பேஸ் சீரிஸ்

     --எஃப்: உள்ளமைக்கப்பட்ட புஷ்-இன் பொருத்துதலுடன் பொருத்தப்பட்டுள்ளது; முழு திரிக்கப்பட்ட பதிப்பிற்கு தவிர்க்கப்பட்டது

     --01: Rc1/8 நூல் தரநிலை

     --04: φ4 குழாய்களுக்கு; 06 φ6 குழாய்களைக் குறிக்கிறது

     --N01: NPT1/8 நூல் விருப்பம்

அதிக விற்பனையான மாதிரிகள்

     --ARJ310-01: புஷ்-இன் போர்ட் இல்லாமல் முழு திரிக்கப்பட்ட பதிப்பு

     --ARJ310F-01-04: φ4 குழாய்க்கான ஒருங்கிணைந்த புஷ்-இன்

     --ARJ310F-01-06: φ6 குழாய்க்கான ஒருங்கிணைந்த புஷ்-இன்

     --ARJ310F-N01-03: NPT1/8 திரிக்கப்பட்ட இன்லெட்

முக்கிய தயாரிப்பு நன்மைகள்

     --அல்ட்ரா-சிறிய இலகுரக வடிவமைப்பு: 65 கிராம் எடை மற்றும் 18.5 மிமீ குறுகிய உடல் மிகவும் கச்சிதமான உபகரண அமைப்புகளுக்கு பொருந்துகிறது

     --இரட்டை நுழைவாயில் நூல் விருப்பங்கள் (M5 / Rc1/8) பல்வேறு குழாய் அமைப்புகளை மாற்றியமைக்க

     --தொழிற்சாலையில் கட்டப்பட்ட புஷ்-இன் அவுட்லெட் கூடுதல் இணைப்பிகளை நீக்குகிறது மற்றும் அசெம்பிளி நேரத்தை குறைக்கிறது

     --உள்ளமைக்கப்பட்ட நிவாரண பொறிமுறையானது, நிலையான வெளியீட்டு அழுத்தத்திற்கான அதிகப்படியான அழுத்தத்தை தானாகவே வெளியிடுகிறது

     --பேனல் நட் மற்றும் வெளிப்புற அடைப்புக்குறி இரட்டை மவுண்டிங் முறைகளை ஆதரிக்கிறது

     --நேரடி-செயல்படும் அமைப்பு குறைந்த தொடக்க அழுத்தத்தை 0.05 MPa வரை செயல்படுத்துகிறது

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     மினி ஏர் சிலிண்டர்கள், சிறிய நியூமேடிக் கிரிப்பர்கள், துல்லியமான காற்று வீசும் முனைகள் எலக்ட்ரானிக்ஸ் அசெம்பிளி, மருத்துவ சாதனங்கள், குறைக்கடத்தி உற்பத்தி மற்றும் ஆய்வு உபகரணங்கள் திரவ விநியோகிகள், காற்று கசிவு சோதனை கருவிகள் சிறிய ஆட்டோமேஷன் இயந்திரங்கள், வால்வு தீவுகள் மற்றும் மினி FRL காற்று சிகிச்சை அலகுகள்

மாதிரி ஒப்பீடு: ARJ310 VS ARJ210

ஒரு வாக்கியத்தின் சுருக்கம்

     ARJ310 ரிலீஃப் மினி பிரஷர் ரெகுலேட்டரில் அல்ட்ரா-காம்பாக்ட் பாடி, டூயல்-த்ரெட் இன்லெட், ஒருங்கிணைந்த புஷ்-இன் கனெக்டர் மற்றும் உயர் துல்லியம், குறைந்த பாயும் காம்பாக்ட் நியூமேடிக் சிஸ்டங்களுக்கு உகந்த அழுத்தக் கட்டுப்பாட்டு தீர்வாக செயல்படுகிறது.
