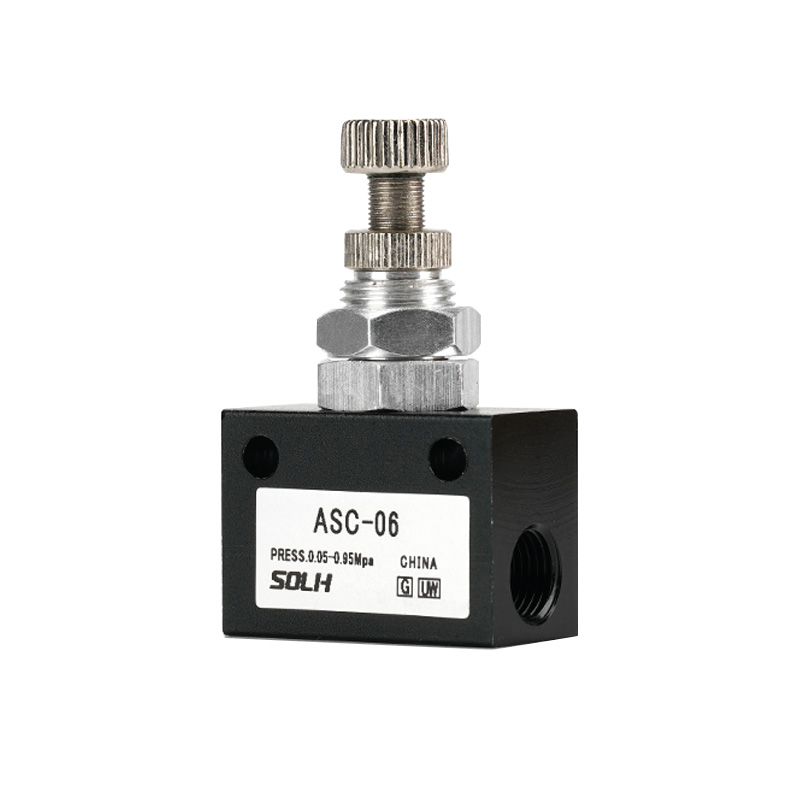

ASC தொடர் ஒருவழி த்ரோட்டில் வால்வு | அலுமினியம் அலாய் இன்-லைன் நியூமேடிக் வேகக் கட்டுப்பாட்டு வால்வு

பிராண்ட்: SOLH by Richge Technology | யுனிவர்சல் ஏர்டாக் ஸ்டாண்டர்ட் நியூமேடிக் ஃப்ளோ கண்ட்ரோல் வால்வு

1. தயாரிப்பு கண்ணோட்டம்

     SOLH ASC தொடர் aசெலவு குறைந்த அலுமினியம் அலாய் இன்-லைன் ஒரு வழி த்ரோட்டில் வால்வு சீன நியூமேடிக் சந்தையில் பரவலாக ஏற்றுக்கொள்ளப்பட்டது. இது AS தொடரின் அதே முக்கிய நியூமேடிக் செயல்பாடுகளைக் கொண்டுள்ளது, ஆனால் முழு அலுமினியம் சதுர உடலுடன் அதிக நீடித்த திரிக்கப்பட்ட இன்-லைன் நிறுவல் கட்டமைப்பை ஏற்றுக்கொள்கிறது. நிலையான சிலிண்டர் வேக ஒழுங்குமுறைக்காக வடிவமைக்கப்பட்டுள்ளது, இது இலவச முன்னோக்கி காற்று உட்கொள்ளல் மற்றும் துல்லியமான எக்ஸாஸ்ட் த்ரோட்லிங் கட்டுப்பாட்டை உணர்த்துகிறது. கச்சிதமான அமைப்பு, நிலையான சரிசெய்தல் மற்றும் உலகளாவிய நூல் விவரக்குறிப்புகள், இது பொதுவான தானியங்கி நியூமேடிக் சுற்றுகளுக்கான முக்கிய பொருளாதார வேகக் கட்டுப்பாட்டு தீர்வாகும்.

2. முக்கிய வேலை செயல்பாடு (எக்ஸாஸ்ட் த்ரோட்லிங் கோட்பாடு)

     ASC வால்வு தரநிலையைப் பின்பற்றுகிறதுவெளியேற்றக் கட்டுப்பாட்டு தர்க்கம், நியூமேடிக் சிலிண்டர் வேக ஒழுங்குமுறைக்கான மிகவும் நம்பகமான முறை:

     • முன்னோக்கி காற்று உட்கொள்ளல் (சிலிண்டர் நீட்டிப்பு): உள்ளமைக்கப்பட்ட காசோலை வால்வு முழுவதுமாக திறக்கப்பட்டு, பூஜ்ஜிய ஓட்ட இழப்புடன் கிட்டத்தட்ட தடையற்ற நேராக காற்றோட்டத்தை செயல்படுத்துகிறது, வேகமான மற்றும் மென்மையான சிலிண்டர் செயல்பாட்டை உறுதி செய்கிறது.

     • தலைகீழ் வெளியேற்றம் (சிலிண்டர் திரும்பப் பெறுதல்): காசோலை வால்வு தானாகவே மூடப்படும். வெளியேற்றக் காற்று துல்லியமான ஊசி வால்வு வழியாக அனுசரிப்பு த்ரோட்டிங்கிற்காக செல்கிறது, துல்லியமான சிலிண்டர் திரும்பப் பெறுதல் வேகக் கட்டுப்பாட்டை உணர்கிறது.

      •முக்கிய பயன்பாடு: இரட்டை-செயல்படும் சிலிண்டர்களின் நீட்டிப்பு அல்லது திரும்பப் பெறும் வேகத்தை துல்லியமாக சரிசெய்யவும்; எக்ஸாஸ்ட்-சைட் த்ரோட்லிங் என்பது தொழில்துறை சூழ்நிலைகளில் மிகவும் பொதுவாகப் பயன்படுத்தப்படும் மற்றும் நிலையான நியூமேடிக் வேக ஒழுங்குமுறை முறையாகும்.

3. மாதிரி குறியீட்டு விதிகள் & நூல் விவரக்குறிப்பு

     குறியீட்டு வடிவம்: ASC[அளவு தொடர்]-[நூல் காலிபர்]+[நூல் பின்னொட்டு]

  3.1 அளவு & காலிபர் வரையறை

     • 100 தொடர்: 06 = G1/8 (PT1/8)

     • 200 தொடர்: 08 = G1/4 (PT1/4) | மிகவும் உலகளாவிய முக்கிய மாதிரி

     • 300 தொடர்: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 நூல் வகை பின்னொட்டு

     • வெற்று: நிலையான PT டேப்பர் நூல் (இயல்புநிலை)

     • G: பிரிட்டிஷ் தரநிலை ஜி இணை நூல்

     • T: NPT அமெரிக்க நிலையான டேப்பர் நூல்

4. முழு தொடர் நிலையான விவரக்குறிப்புகள் & ஓட்ட அளவுருக்கள்

5. முக்கிய தொழில்நுட்ப அளவுருக்கள்

6. கட்டமைப்பு அம்சங்கள் & நிறுவல் வழிமுறைகள்

     • ஒருங்கிணைந்த அலுமினிய அலாய் சதுர உடல்: அதிக கட்டமைப்பு வலிமை கொண்ட சிறிய மற்றும் இலகுரக அமைப்பு, சிதைப்பது எளிதானது அல்ல. உள்ளமைக்கப்பட்ட புஷ்-ஃபிட் மூட்டுகள் இல்லாமல் முழு திரிக்கப்பட்ட இன்-லைன் வடிவமைப்பை ஏற்றுக்கொள்கிறது, குழாய் இணைப்புக்கு தனி குழாய் பொருத்துதல்கள் தேவை, வலுவான பொருந்தக்கூடிய தன்மை மற்றும் அதிக ஆயுள் ஆகியவற்றைக் கொண்டுள்ளது.

     • தெளிவான ஓட்டம் திசை அடையாளம்: தலைகீழ் நிறுவல் பிழைகளைத் தவிர்ப்பதற்கும் சரியான வேக ஒழுங்குமுறை தர்க்கத்தை உறுதி செய்வதற்கும் சிலிண்டர் பக்கத்தை (எக்ஸாஸ்ட் த்ரோட்லிங் திசை) சுட்டிக்காட்டி, வால்வு உடலில் குறிக்கப்பட்ட நிலையான ஓட்ட அம்புக்குறி.

     • பூட்டக்கூடிய அதிர்வு எதிர்ப்பு சரிசெய்தல்: மேல் சரிசெய்தல் குமிழ் மற்றும் பூட்டு நட்டு பொருத்தப்பட்டுள்ளது. வேக அளவுரு அமைப்பிற்குப் பிறகு, உபகரண அதிர்வுகளால் ஏற்படும் அளவுரு சறுக்கலைத் தடுக்க நட்டு பூட்டப்படலாம், நீண்ட கால நிலையான செயல்பாட்டைப் பராமரிக்கிறது.

     • Omnidirectional நிறுவல்: தளத்தில் உள்ள பல்வேறு சிக்கலான பைப்லைன் தளவமைப்பு சூழல்களுக்கு ஏற்ப, திசை வரம்பு இல்லாமல் தன்னிச்சையான கோண நிறுவலை ஆதரிக்கிறது.

     • உணர்திறன் மற்றும் துல்லியமான ஒழுங்குமுறை: துல்லியமான ஊசி வால்வு கோர் மென்மையான படியற்ற வேக சரிசெய்தலை உறுதி செய்கிறது, சிலிண்டர் நடுக்கம் மற்றும் நிலையற்ற வேக சிக்கல்களை திறம்பட தீர்க்கிறது.

7. கோர் தேர்வு வேறுபாடு: ASC vs AS தொடர்

8. தொழில்முறை தேர்வு வழிகாட்டி

     • மைக்ரோ சிலிண்டர் & ஸ்மால் ஃப்ளோ சர்க்யூட்: தேர்வு செய்யவும்ASC100-06 (G1/8), φ12–φ20 சிறிய துளை சிலிண்டர்கள் மற்றும் துல்லியமான மைக்ரோ நியூமேடிக் கட்டுப்பாட்டுக்கு ஏற்றது.

     • நிலையான சாதாரண சிலிண்டர்கள் (மிகவும் உலகளாவிய): தேர்வு செய்யவும்ASC200-08 (G1/4), பொருந்தும் φ12–φ40 வழக்கமான சிலிண்டர்கள், பெரும்பாலான தானியங்கு உற்பத்திக் கோடுகள், பேக்கேஜிங் மற்றும் கிளாம்பிங் கருவிகளுக்குப் பொருந்தும்.

     • பெரிய துளை சிலிண்டர் மற்றும் அதிக ஓட்டம் தேவை: தேர்வு செய்யவும்ASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 மற்றும் அதற்கு மேற்பட்ட பெரிய துளை சிலிண்டர்கள் மற்றும் அதிவேக ஹெவி-லோட் நியூமேடிக் அமைப்புகளுக்கு.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH ASC தொடர் என்பது உலகளாவிய அலுமினியம் அலாய் திரிக்கப்பட்ட ஒரு வழி வெளியேற்ற த்ரோட்டில் வால்வு ஆகும், இதில் இலவச உட்கொள்ளல் மற்றும் துல்லியமான வெளியேற்ற வேக ஒழுங்குமுறை, பூட்டக்கூடிய அதிர்வு எதிர்ப்பு அமைப்பு மற்றும் செலவு குறைந்த செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. இது ஏர்டாக் உள்நாட்டு நியூமேடிக் அமைப்புகளுடன் பரவலாக இணக்கமான நிலையான நியூமேடிக் சிலிண்டர் ரெசிப்ரோகேட்டிங் மோஷனுக்கான விருப்பமான பொருளாதார வேகக் கட்டுப்பாட்டு வால்வு ஆகும்.
