பிராண்ட்: SOLH by Richge Technology | SMC ASV அசல் தொடருக்கான முழு இணக்கமான மாற்றீடு
SOLH ASV தொடர் a4-in-1 ஒருங்கிணைந்த அதிவேக நியூமேடிக் கட்டுப்பாட்டு வால்வு இது விரைவான வெளியேற்ற செயல்பாடு, எக்ஸாஸ்ட் த்ரோட்லிங் ஒழுங்குமுறை, உள்ளமைக்கப்பட்ட சைலன்சர் மற்றும் ஒரு தொடுதல் பொருத்துதல் ஆகியவற்றை ஒருங்கிணைக்கிறது. வழக்கமான ஒற்றை-செயல்பாட்டு வேகக் கட்டுப்பாட்டு வால்வுகளிலிருந்து வேறுபட்டது, ASV தொடர் இரட்டை பயனுள்ள ஓட்டப் பகுதியைக் கொண்டுள்ளது, வேகமான சிலிண்டர் நீட்டிப்பு மற்றும் சரிசெய்யக்கூடிய அமைதியான பின்வாங்கலை செயல்படுத்துகிறது. இது அதிவேக சிலிண்டர் நடவடிக்கை மற்றும் நிலையான வேக ஒழுங்குமுறை ஆகியவற்றுக்கு இடையே உள்ள முரண்பாட்டை மிகச்சரியாக தீர்க்கிறது, அதிக அதிர்வெண், அதிவேக மற்றும் குறைந்த சத்தம் கொண்ட நியூமேடிக் ஆட்டோமேஷன் காட்சிகளுக்கான முக்கிய விருப்பமான வால்வாக செயல்படுகிறது, இது அசல் SMC ASV தொடருடன் முழுமையாக மாறக்கூடியது.
• உட்கொள்ளும் பக்கவாதம் (IN → OUT / சிலிண்டர் நீட்டிப்பு)உள் காசோலை வால்வு பூஜ்ஜிய ஓட்ட எதிர்ப்புடன் முழுமையாக திறக்கிறது, பெரிய ஓட்டம் நேராக காற்று உட்கொள்ளலை உணர்ந்து கொள்கிறது. இது சிலிண்டர் நீட்டிப்பு வேகத்தை பெரிதும் மேம்படுத்துகிறது மற்றும் அதிவேக விரைவான செயல் தேவைகளை பூர்த்தி செய்கிறது.
• எக்ஸாஸ்ட் ஸ்ட்ரோக் (OUT → EXH / சிலிண்டர் திரும்பப் பெறுதல்): காசோலை வால்வு தானாகவே மூடப்படும். ஸ்டெப்லெஸ் வேக சரிசெய்தலுக்காக வெளியேற்றக் காற்று துல்லியமான ஊசி வால்வு த்ரோட்லிங் வழியாக செல்கிறது, அதே நேரத்தில் உள்ளமைக்கப்பட்ட சைலன்சர் வெளியேற்ற சத்தத்தை நீக்குகிறது. இது சரிசெய்யக்கூடிய பின்வாங்கல் வேகம் மற்றும் அமைதியான செயல்பாட்டை அடைகிறது.
• உயர்ந்த உயர் ஓட்ட செயல்திறன்: பயனுள்ள பிரிவு ஓட்டம் பகுதி சுமார்சாதாரண AS தொடர் வேகக் கட்டுப்பாட்டு வால்வுகளை விட 2 மடங்கு, அதிவேக சிலிண்டர் இயக்கம் மற்றும் உயர் அதிர்வெண் சுழற்சி இயக்கத்திற்கான சக்திவாய்ந்த ஓட்ட ஆதரவை வழங்குகிறது.
வழக்கமான மாதிரி உதாரணம்: ASV310F-01-06A
• ஏ.எஸ்.வி: சைலன்சர் மற்றும் ஒன்-டச் ஃபிட்டிங்குடன் கூடிய 4-இன்-1 விரைவு எக்ஸாஸ்ட் த்ரோட்டில் வால்வுக்கான தொடர் குறியீடு
• அளவு குறியீடு (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 போர்ட் விவரக்குறிப்புகளுடன் தொடர்புடையது
• F: வேகமான குழாய் நிறுவலுக்கு ஒரு-தொடுதல் விரைவு இணைப்பான் பொருத்தப்பட்டுள்ளது
• நூல் குறியீடு (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2
• குழாய் வெளிப்புற விட்டம் குறியீடு: φ4/φ6/φ8/φ10/φ12 நியூமேடிக் குழாய்களுக்கு ஏற்றது
• பின்னொட்டு வரையறை: A=புஷ்-லாக் ஹேண்ட்வீல்;S= நூல் முன் பூசப்பட்ட முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள்;N=மின்சாரமற்ற நிக்கல் முலாம்

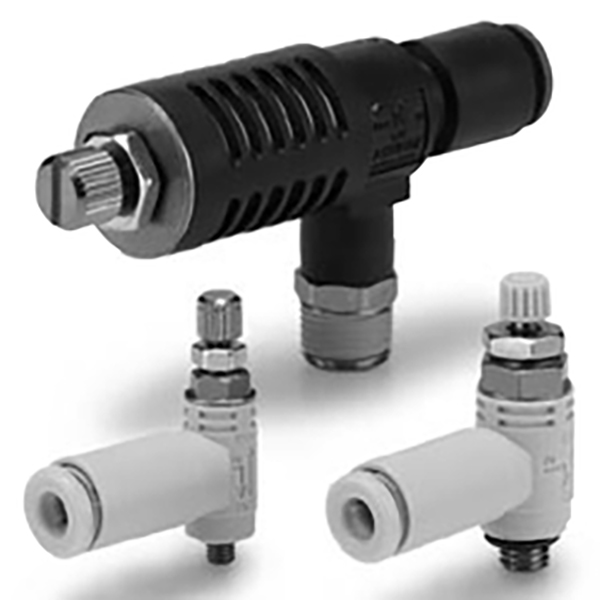

4.1 முழங்கை வகை (ASV120F / ASV220F)
• 90° எல்போ ஸ்டீயரிங் அமைப்பு, AS தொடர் எல்போ ஸ்பீட் கன்ட்ரோல் வால்வின் அதே தோற்றம், கச்சிதமான மற்றும் விண்வெளி சேமிப்பு.
• சமச்சீரற்ற இடைமுக வடிவமைப்பு: ஒரு பக்கம் M3/M5 நூல் போர்ட், மறுபுறம் ஒரு-தொடுதல் விரைவான-பொருத்தமான போர்ட்.
• மினியேச்சர் & சிறிய சிலிண்டர்கள் மற்றும் குறுகிய இட உபகரண அமைப்பு காட்சிகளுக்கு ஏற்றது.
4.2 T-Type Straight through (ASV310F / 410F / 510F)
• மூன்று-போர்ட் நேராக-மூலம் அமைப்பு: IN நூல் காற்று நுழைவாயில், விரைவான-பொருத்தமான காற்று வெளியீடு, EXH உள்ளமைக்கப்பட்ட அமைதியான வெளியேற்ற போர்ட்.
• பெரிய பயனுள்ள ஓட்டப் பகுதி மற்றும் குறைந்த ஓட்ட எதிர்ப்பு, சிலிண்டர் இயக்க வேகத்தை அதிகரிக்கிறது.
• நிலையான, நடுத்தர மற்றும் பெரிய துளை அதிவேக சிலிண்டர்களுக்கு விருப்பமான அமைப்பு.
|
மாதிரி |
நூல் அளவு |
குழாய் OD |
பொருந்தக்கூடிய காட்சி |
|
ஏ.எஸ்.வி120F-M3-04 |
M3×0.5 |
φ4 |
மைக்ரோ சிலிண்டர்கள், மிகச்சிறிய துல்லியமான உபகரணங்கள் |
|
ஏ.எஸ்.வி220F-M5-06 |
M5×0.8 |
φ6 |
சிறிய சிலிண்டர்கள் (φ12–φ20) |
|
ஏ.எஸ்.வி310F-01-06A |
R1/8 |
φ6 |
நிலையான சிலிண்டர்கள் (φ25–φ40) |
|
ஏ.எஸ்.வி410F-02-08A |
R1/4 |
φ8 |
நடுத்தர மற்றும் பெரிய சிலிண்டர்கள் (φ50–φ80) |
|
ஏ.எஸ்.வி510F-03-10A |
R3/8 |
φ10 |
பெரிய துளை சிலிண்டர்கள் (φ100 மற்றும் அதற்கு மேல்) |
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
பொருந்தக்கூடிய திரவம் |
சுத்தமான சுருக்கப்பட்ட காற்று |
|
வேலை அழுத்த வரம்பு |
0.1-1.0 MPa |
|
ஆதார அழுத்தம் |
1.5 எம்.பி |
|
வேலை வெப்பநிலை வரம்பு |
-5℃～+60℃ (உறைபனி அல்லாத சூழல்) |
|
வால்வு உடல் பொருள் |
சுடர்-தடுப்பு PBT (UL94 V-0 தீயணைப்பு தரம்) |
|
இணைப்பான் பொருள் |
நிக்கல் முலாம் பூசப்பட்ட பித்தளை, துரு எதிர்ப்பு & நீடித்தது |
|
தாடை நகம் பொருள் |
SUS304 துருப்பிடிக்காத எஃகு, உறுதியான கிளாம்பிங் |
|
இணக்கமான குழாய் |
PU குழாய், நைலான் குழாய், மென்மையான நைலான் குழாய், PTFE குழாய் |
|
ஒப்பீட்டு பொருள் |
ஏ.எஸ்.வி தொடர் |
AS தொடர் (சாதாரண வேக வால்வு) |
|
செயல்பாட்டு கட்டமைப்பு |
4-இன்-1: விரைவு வெளியேற்றம் + த்ரோட்லிங் + சைலன்சர் + ஒரு தொடுதல் பொருத்துதல் |
அடிப்படை 2-இன்-1: ஒரு வழி + த்ராட்லிங் மட்டும் |
|
ஓட்டம் திறன் |
AS தொடரின் 2 மடங்கு ஓட்டம், அதி-உயர் வேகம் |
நிலையான வழக்கமான ஓட்டம், சாதாரண வேகம் |
|
இயக்க சத்தம் |
உள்ளமைக்கப்பட்ட சைலன்சர், அமைதியான வெளியேற்றம் |
சைலன்சர் இல்லை, உரத்த எக்ஸாஸ்ட் சத்தம் |
|
விண்ணப்ப காட்சிகள் |
அதிவேக, அதிக அதிர்வெண், குறைந்த இரைச்சல் தன்னியக்க உபகரணங்கள் |
பொதுவான வழக்கமான நியூமேடிக் வேலை நிலைமைகள் |
|
செலவு நிலைப்படுத்தல் |
உயர் செயல்திறன் வகை, அதிக செலவு செயல்திறன் |
பொருளாதார அடிப்படை வகை, குறைந்த விலை |
• திசை நிறுவல்: வால்வு உடலில் உள்ள அம்புக்குறியின் படி கண்டிப்பாக நிறுவவும். இணைக்கவும்துறைமுகத்தில் சோலனாய்டு வால்வுக்கு மற்றும்அவுட் போர்ட் அசாதாரண வேக ஒழுங்குமுறையை ஏற்படுத்தும் தலைகீழ் நிறுவலைத் தவிர்க்க சிலிண்டருக்கு.
• விரைவான குழாய் இணைப்பு: காற்றழுத்தக் குழாயைத் தட்டையாக வெட்டி, "கிளிக்" ஒலி கேட்கும் வரை, உறுதியான மற்றும் காற்றுப்புகாத இணைப்பை உறுதிப்படுத்தும் வரை, அதை ஒரு தொடுதல் பொருத்திக்குள் முழுமையாகச் செருகவும்.
• அதிர்வு-சான்று பூட்டுதல் செயல்பாடு: வெளியேற்ற ஓட்டம் மற்றும் சிலிண்டர் வேகத்தை சரிசெய்ய கை சக்கரத்தை சுழற்றுங்கள்.பூட்டுவதற்கு ஹேண்ட்வீலை அழுத்தவும் மற்றும் உபகரண அதிர்வினால் ஏற்படும் வேக சறுக்கலை தடுக்கவும்;திறக்க கைசக்கரத்தை மேலே இழுக்கவும் இரண்டாம் நிலை சரிசெய்தலுக்கு.
SOLH ASV தொடர் என்பது தொழில்முறை 4-இன்-1 அதிவேக நியூமேடிக் கட்டுப்பாட்டு வால்வு ஆகும், இது விரைவான வெளியேற்றம், வெளியேற்றத் தூண்டுதல், அமைதியான இரைச்சல் குறைப்பு மற்றும் ஒரு-தொடுதல் பொருத்துதல் ஆகியவற்றை ஒருங்கிணைக்கிறது. இரட்டை ஓட்டம் பகுதி, புஷ்-லாக் எதிர்ப்பு அதிர்வு அமைப்பு மற்றும் தீயில்லாத நீடித்த பொருள், இது நியூமேடிக் சிலிண்டர்களின் அதிவேக, உயர் அதிர்வெண் மற்றும் அமைதியான இயக்க தேவைகளை சரியாக பூர்த்தி செய்கிறது, இது சாதாரண AS தொடர் வேகக் கட்டுப்பாட்டு வால்வுகளுக்கு உகந்த மேம்படுத்தல் மாற்றாக உள்ளது.
