பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

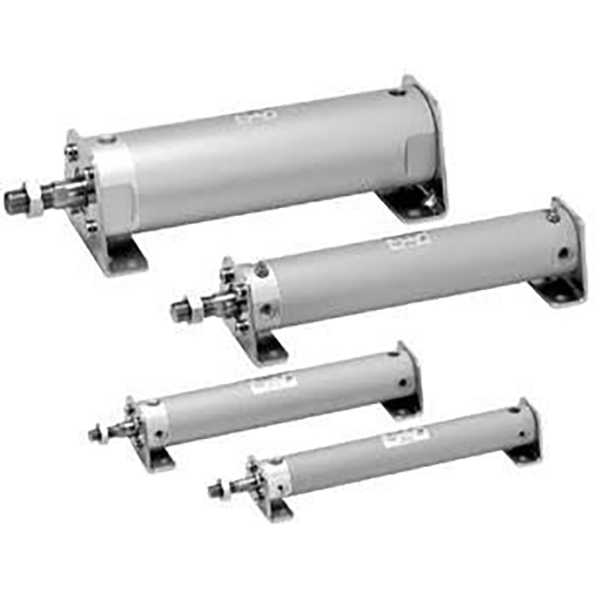

SOLH CG1/CDG1 அலுமினியம் இலகுரக சுற்று உருளை, துளை φ20~100mm, பழைய SMC CA1 தொடரின் வாரிசு மாற்றீடு, முழுமையாக மாற்றக்கூடிய மவுண்டிங் பரிமாணங்கள். அம்சங்கள்: இலகுரக, உலகளாவிய நிறுவல், நெகிழ்வான குழாய் அமைப்பு, குறைந்த சத்தம் மற்றும் அதிவேக செயல்திறன். ஆட்டோமேஷன் கன்வேயர் லைன்கள், எலக்ட்ரானிக் உபகரணங்கள், பேக்கேஜிங் இயந்திரங்கள், லைட் & மீடியம் லோட், லாங் ஸ்ட்ரோக் மற்றும் ஹை-ஃப்ரெக்வென்சி ரெசிப்ரோகேட்டிங் அப்ளிகேஷன்களுக்கான லைட் இண்டஸ்ட்ரி உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
1. தரநிலை: புதிய தலைமுறை SMC இலகுரக சுற்று உருளை, CA1 தொடருக்கான நேரடி மாற்றீடு.
2. பொருள்: வெளியேற்றப்பட்ட அலுமினிய பீப்பாய் & எண்ட் கேப்கள், கடினமான குரோம் பூசப்பட்ட பிஸ்டன் கம்பி. வழக்கமான நிலையான சிலிண்டர்களை விட 30% இலகுவானது, அதிக வலிமை மற்றும் நல்ல வெப்பச் சிதறல்.
3. கட்டமைப்பு: த்ரெட் பூட்டப்பட்ட எண்ட் கேப்கள், நேரான வட்ட வடிவம், எளிதாக பிரித்தெடுத்தல் & பராமரிப்பு. 4 திசை விமான துறைமுகங்கள் (90° இடைவெளி), மிகவும் நெகிழ்வான குழாய் ஏற்பாடு.
4. செயல்பாட்டு மாறுபாடுகள்
-- CG1B இரட்டை நடிப்பு: இரு முனைகளிலும் காற்று வழங்கல், மிகவும் பொதுவான நிலையான மாதிரி
-- CG1S / CG1T ஒற்றை நடிப்பு: S=Spring return; டி=ஸ்பிரிங் நீட்டிப்பு, ஏர் கட்-ஆஃப் பிறகு தானியங்கி மீட்டமைப்பு
-- CG1W டபுள் ராட்: இருபுறமும் நீட்டிக்கப்பட்ட கம்பி, ஒத்திசைவான இயக்கம், மேம்படுத்தப்பட்ட முறுக்கு எதிர்ப்பு திறன்
-- CG1K அல்லாத சுழலும் தண்டு: துல்லியமான நிலைப்படுத்தல் மற்றும் எதிர்ப்புத் திருப்பத்திற்கான அறுகோண பிஸ்டன் கம்பி
4. குஷன்: நிலையான ரப்பர் குஷன்; அதிவேகத்தின் கீழ் தாக்கம் மற்றும் இரைச்சலைக் குறைக்க காற்று குஷன் (பின்னொட்டு A) விருப்பமானது.
5. சீல்: எண்ணெய் தேக்கப் பள்ளம், குறைந்த தொடக்க அழுத்தம், எண்ணெய் இல்லாத செயல்பாடு, சேவை வாழ்க்கை ≥8 மில்லியன் சுழற்சிகள் கொண்ட குறைந்த உராய்வு கலவை முத்திரை.
6. நிலை கண்டறிதல்: CDG1 உள்ளமைக்கப்பட்ட காந்த வளையம், பிஸ்டன் நிலை பின்னூட்டத்திற்கான M9B/A93/Z73 ஆட்டோ சுவிட்சுகளுடன் இணக்கமானது; காந்தம் இல்லாமல் CG1, காந்த சுவிட்சுகளை நிறுவ முடியாது.

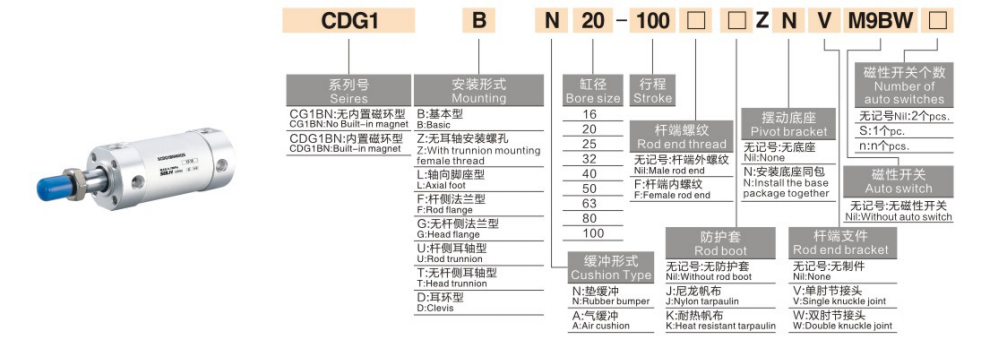

1. மாதிரி எடுத்துக்காட்டு: CDG1BN25-100Z
|
பிரிவு |
குறியீடு |
வரையறை |
| CG1 / CDG1 |
தொடர் குறியீடு |
CG1 = காந்த வளையம் இல்லாமல் CDG1 = உள்ளமைக்கப்பட்ட காந்த வளையம் |
| B/S/T/W/K |
செயல் வகை |
பி=இரட்டை நடிப்பு S=Single Acting Spring Return T=Single Acting Spring Extend W=இரட்டைக் கம்பி K=சுழலாத கம்பி |
|
N |
ராட் எண்ட் நூல் |
N=பெண் நூல் (தரநிலை); வெற்று=ஆண் நூல் |
| 20/25/32/40/50/63/80/100 |
துளை அளவு (மிமீ) |
φ20 ~ φ100 |
|
100 |
பக்கவாதம் நீளம் |
அதிகபட்சம்.1000மிமீ இரட்டை நடிப்பு அதிகபட்சம்.300மிமீ ஒற்றை நடிப்பு |
|
Z |
பதிப்பு குறியீடு |
Z=புதிய நிலையான பதிப்பு; வெற்று=பழைய பதிப்பு |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- CDG1BN32-200Z: Bore32, stroke200, இரட்டை நடிப்பு, உள்ளமைக்கப்பட்ட காந்தம், பெண் கம்பி நூல்
-- CDG1S40-100Z: Bore40, ஸ்ட்ரோக்100, ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன், உள்ளமைக்கப்பட்ட காந்தம்
-- CDG1K50-150Z: Bore50, stroke150, சுழலாத அறுகோண பிஸ்டன் கம்பி
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| துளை வரம்பு |
φ20,25,32,40,50,63,80,100 மிமீ |
| இயக்க அழுத்தம் |
இரட்டை நடிப்பு:0.05~1.0MPa ஒற்றை நடிப்பு:0.1~1.0MPa |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| சுற்றுப்புற வெப்பநிலை |
காந்தம் பொருத்தப்பட்ட மாதிரிக்கு -10 ~ +70℃；-10 ~ +60℃ |
| பிஸ்டன் வேகம் |
காற்று குஷன் வகைக்கு 50 ~ 1000 மிமீ/வி；50~700மிமீ/வி |
| குஷன் |
நிலையான ரப்பர் குஷன்; காற்று குஷன் (A) விருப்பமானது |
| ஏர் போர்ட் நூல் |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| லூப்ரிகேஷன் |
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு ஆதரிக்கப்படுகிறது |
| பக்கவாதம் சகிப்புத்தன்மை |
≤1000மிமீ: ±1.4 மிமீ；1000~1500மிமீ: ±1.8 மிமீ |
1. இரட்டை நடிப்பு CG1B
|
துளை (மிமீ) |
உந்துதல் (N) |
இழுக்கும் படை (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. சிங்கிள் ஆக்டிங் CG1S (Spring Return @0.5MPa)
| துளை (மிமீ) |
உந்துதல் (N) |
ஸ்பிரிங் ரிட்டர்ன் ஃபோர்ஸ் (N) |
தோராயமாக கிடைமட்ட சுமை (கிலோ) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. மவுண்டிங் விருப்பங்கள்
-- பி அடிப்படை வகை: எண்ட் கேப் நூல்கள் வழியாக நேரடி நிறுவல் (மிகவும் பொதுவானது)

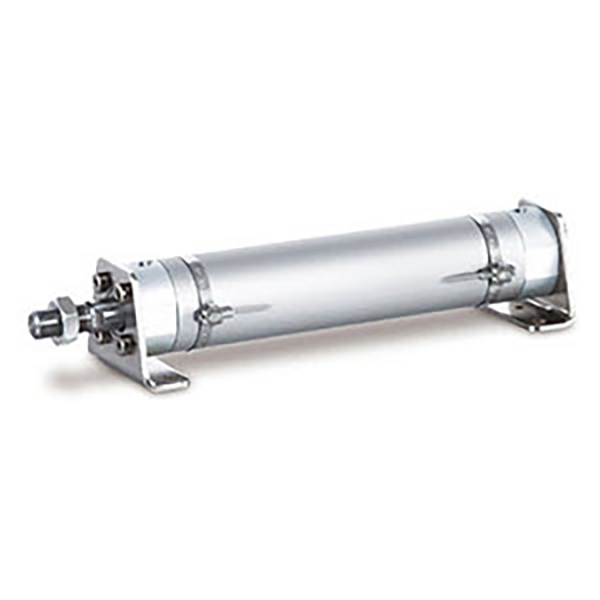

-- எல் ஃபுட் மவுண்ட்: பக்க மவுண்டிங்கிற்கான அச்சு கால் அடைப்புக்குறி
-- எஃப்/ஜி ஃபிளாஞ்ச்: ராட்-சைட் / ஹெட்-சைட் ஃபிளாஞ்ச் பிளேட் ஃபிக்சிங்
-- C/D க்ளீவிஸ்: ஸ்விங் பொறிமுறைக்கான ஒற்றை க்ளீவிஸ் /டபுள் க்ளீவிஸ்
-- E Trunnion: விற்றுமுதல் மற்றும் ஸ்விங் மோஷனுக்கான ஹெட்-சைட் ட்ரன்னியன் மவுண்ட்
2. முக்கிய வழித்தோன்றல் தொடர்
-- CDG1B: உள்ளமைக்கப்பட்ட காந்தத்துடன் நிலையான இரட்டை நடிப்பு
-- CDG1S/T: Single Acting Spring return /spring நீட்டிப்பு
-- CDG1W: இரட்டை கம்பி இரட்டை நடிப்பு
-- CDG1K: சுழலாத அறுகோண பிஸ்டன் கம்பி
-- CDG1R: வரையறுக்கப்பட்ட அச்சு இடத்திற்கான மெலிதான நேரடி மவுண்ட் பதிப்பு
-- CDG1KR: நேரடி மவுண்ட் + சுழற்றாத தடி இரட்டை நடிப்பு
1. துளை தேர்வு: தேவையான உந்துதல் மற்றும் கிடைமட்ட சுமை கணக்கிடுதல், ≥50% பாதுகாப்பு விளிம்பு; ஒளி-நடுத்தர சுமை மற்றும் நீண்ட பக்கவாதம் பயன்பாடுகளுக்கு CG1 முன்னுரிமை.
2. பக்கவாதம் உறுதிப்படுத்தல்: கூடுதல் 10~20மிமீ பயண விளிம்பைச் சேர்க்கவும்; அதிகபட்ச பக்கவாதம்: இரட்டை நடிப்பு ≤1000mm, ஒற்றை நடிப்பு ≤300mm.
3. உள்ளமைவு பொருத்தம்
-- ஆபரேஷன்: இரட்டை நடிப்பு → பி; ஒற்றை நடிப்பு வசந்த திரும்ப → எஸ்; ட்விஸ்ட் எதிர்ப்பு தேவை → கே
-- குஷன்: இயக்க வேகம்＞500mm/s போது காற்று குஷன் பின்னொட்டு சேர்க்கவும்
-- நிலை கருத்து: CDG1 காந்தம் பொருத்தப்பட்ட மாதிரியைத் தேர்வு செய்யவும், M9B/A93 ஆட்டோ சுவிட்சுகளுடன் பொருத்தவும்
SOLH CG1/CDG1 அலுமினியம் லைட்வெயிட் சுற்று உருளையானது SMC CA1 தொடருடன் முழுமையாக மாறக்கூடியது, மல்டி டைரக்ஷன் பைப்பிங்குடன் கூடிய இலகுரக வடிவமைப்பு, பல மவுண்டிங் தேர்வுகள், பேக்கேஜிங், கன்வேயர் மற்றும் எலக்ட்ரானிக் ஆட்டோமேஷன் உற்பத்திக் கோடுகளுக்கான சிறந்த லாங்-ஸ்ட்ரோக் லீனியர் ஆக்சுவேட்டர்.
