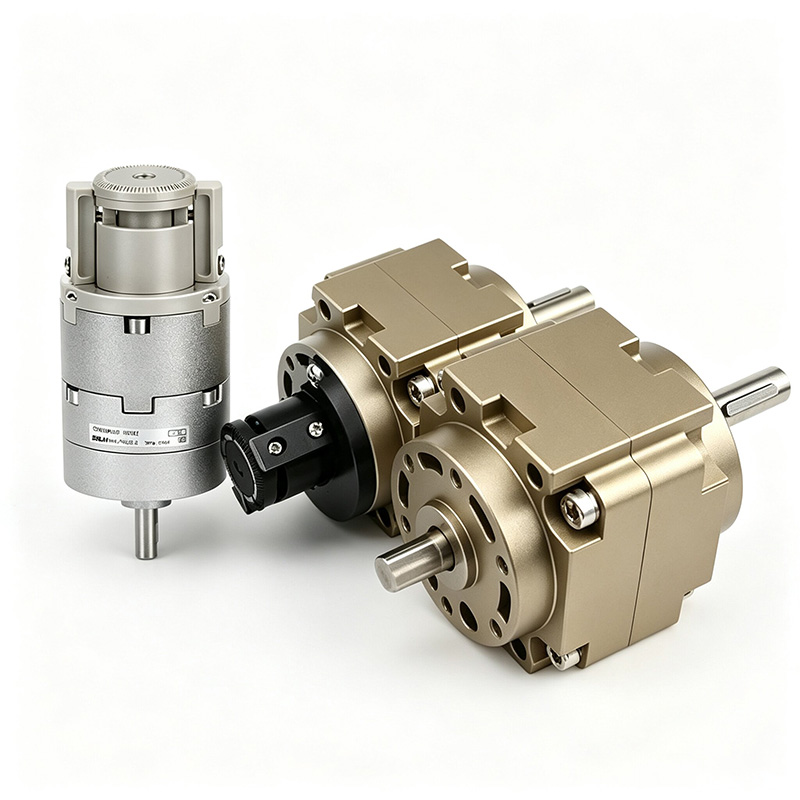

CRB1 / CRB2 தொடர் வேன் வகை ரோட்டரி ஆக்சுவேட்டர்

CRB1 / CRB2 தொடர் வேன் வகை ரோட்டரி ஆக்சுவேட்டர் (SOLH பரிமாற்றம்)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலை மற்றும் தொடர் முக்கிய வேறுபாடு

     SOLH CRB1 மற்றும் CRB2 ஆகியவை ஒற்றை/இரட்டை வேன்களால் இயக்கப்படும் வேன்-வகை ரோட்டரி ஸ்விங் சிலிண்டர்கள். கியர் மெஷிங் கிளியரன்ஸ் இல்லாமல், அவை அல்ட்ரா-காம்பாக்ட் பாடி, குறைந்த ரோட்டரி மந்தநிலை மற்றும் அதிவேக பதில் ஆகியவற்றைக் கொண்டுள்ளன.

     -- CRB2 (சிறிய தொடர்): 10~40 மிமீ துவாரம் மற்றும் குறுகிய இடைவெளி, சிறிய இலகுரக வடிவமைப்பு

     -- CRB1 (பெரிய தொடர்): அதிக சுமை மற்றும் அதிக முறுக்குக்கான துளை 50~100mm, சிறந்த தாக்க எதிர்ப்புடன் முழு தாங்கும் ஆதரவு

     ஒற்றை வேன் அதிகபட்ச ஸ்விங் கோணம் 270°/280° வரை, இரட்டை வேன் அதிகபட்சம் 90°/100°. வேகமாக ரோட்டரி புரட்டுதல், அட்டவணைப்படுத்துதல் மற்றும் தன்னியக்க நிலையங்களை நிலைநிறுத்துவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

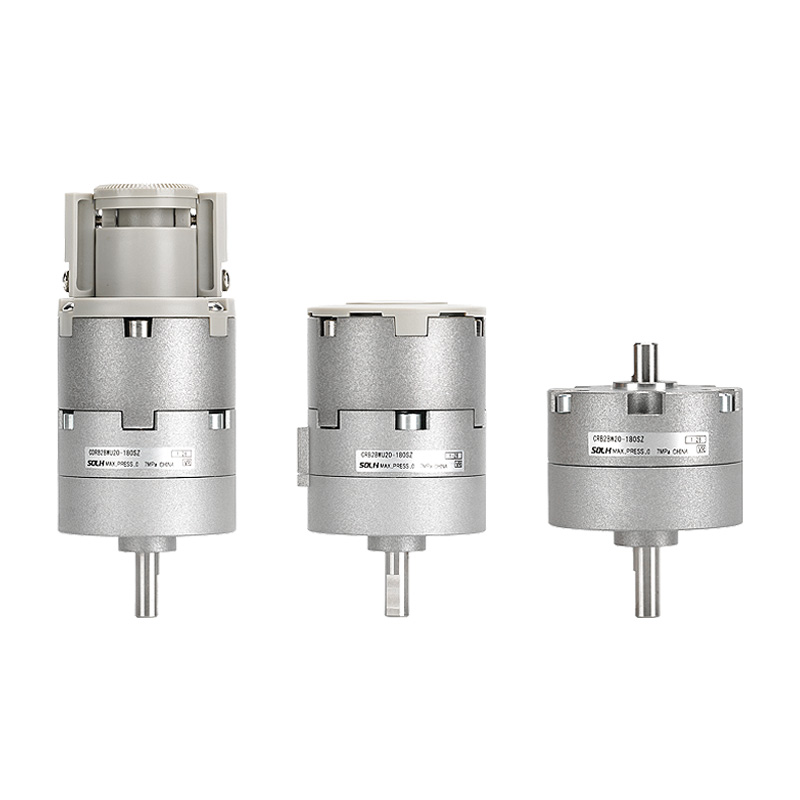

  1. CRB2 சிறிய நிலையான தொடர்

     -- துளை அளவுகள்: 10, 15, 20, 30, 40 மிமீ

     -- வேன் விருப்பங்கள்: S ஒற்றை வேன் / D இரட்டை வேன்

     -- ஸ்விங் கோணம்: ஒற்றை வேன் 90°/180°/270°; இரட்டை வேன் 90°/100°

     -- முக்கிய தகுதிகள்: அல்ட்ரா காம்பாக்ட், இலகுரக, குறைந்த தொடக்க அழுத்தம், பக்க/அச்சு இரட்டை போர்டிங், விருப்ப கோண சரிசெய்தல் & காந்த சுவிட்ச்

     -- பயன்பாடுகள்: லைட் லோட் அதிவேக சுழற்சி, வரையறுக்கப்பட்ட விண்வெளி உபகரணங்கள், 3C எலக்ட்ரானிக்ஸ், பேக்கேஜிங், மினியேச்சர் ஆட்டோமேஷன்

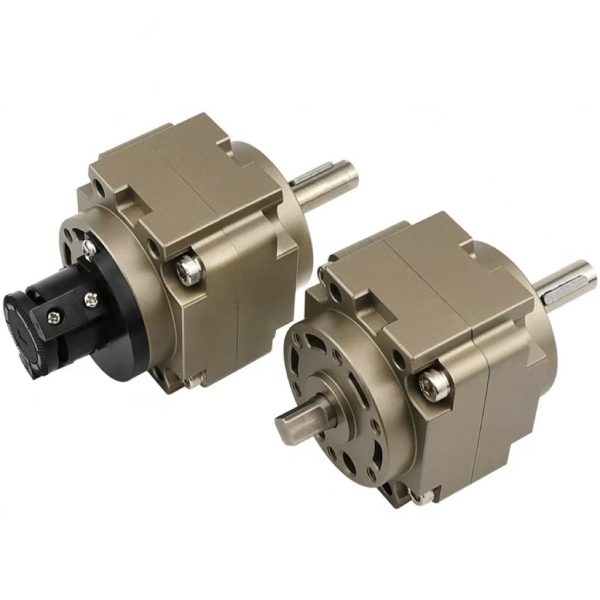

  2. CRB1 பெரிய ஹெவி-டூட்டி தொடர்

     -- துளை அளவுகள்: 50, 63, 80, 100 மிமீ

     -- வேன் விருப்பங்கள்: S ஒற்றை வேன் / D இரட்டை வேன்

     -- ஸ்விங் கோணம்: ஒற்றை வேன் 90°/180°/270°/280°; இரட்டை வேன் 90°/100°

     -- முக்கிய தகுதிகள்: அதிக வெளியீட்டு முறுக்கு, அதிக சுமை தாங்குதல், முழு தாங்கி ஆதரவு, அதிர்ச்சி எதிர்ப்பு, நீண்ட சேவை ஆயுட்காலம்

     -- பயன்பாடுகள்: ஹெவி ஒர்க்பீஸ் ஃபிளிப்பிங், பெரிய அளவிலான இன்டெக்சிங், ஹெவி ரோட்டரி ஃபிக்சர்கள், ஹெவி இண்டஸ்ட்ரி அசெம்பிளி லைன்கள்

யுனிவர்சல் கோர் தொழில்நுட்ப விவரக்குறிப்புகள்

  1. பொது நிலையான அளவுருக்கள்

  2. கோட்பாட்டு வெளியீட்டு முறுக்கு @ 0.5MPa (கோர் தேர்வு அட்டவணை)

   2.1 CRB2 முறுக்கு அட்டவணை

   2.2 CRB1 முறுக்கு அட்டவணை

 3 அனுமதிக்கக்கூடிய ரேடியல் & அச்சு சுமை குறிப்பு

     -- CRB2-20: ரேடியல் 120N, அச்சு 80N

     -- CRB1-50: ரேடியல் 245N, அச்சு 196N

     -- CRB1-100: ரேடியல் 588N, அச்சு 490N

உள் கட்டமைப்பு & வேன் செயல்படும் கொள்கை

  1. முக்கிய கூறுகள்: சிலிண்டர் பாடி, சிங்கிள்/டபுள் ரோட்டரி வேன், அவுட்புட் ஷாஃப்ட், சீலிங் அசெம்பிளி, எண்ட் ரப்பர் பஃபர், ஆங்கிள் அட்ஜஸ்ட்மெண்ட் போல்ட்

  2. வேலை செய்யும் தர்க்கம்: அழுத்தப்பட்ட காற்று ஒரு அறைக்குள் நுழையும் போது, ​​எதிரெதிர் அறை வெளியேற்றப்படும் போது, ​​மைய தண்டைச் சுற்றி சுழலும் வேனைத் தள்ளும்.

     -- இரட்டை வேன்: முறுக்கு இரட்டிப்பு, வரையறுக்கப்பட்ட ஸ்விங் கோணம் ≤100°

     -- ஒற்றை வேன்: 270° வரை பரந்த ஸ்விங் வரம்பு

  3. தனிப்பட்ட முக்கிய நன்மைகள்

     -- கியர் & ரேக் அமைப்பு இல்லை, பூஜ்ஜிய பின்னடைவு, தாக்க அதிர்வு இல்லாமல் மென்மையான அமைதியான சுழற்சி

     -- அல்ட்ரா காம்பாக்ட் அவுட்லைன், குறைந்த ரோட்டரி மந்தநிலை, அதிவேக பதில் (90° சுழற்சி <0.1வி)

    -- தண்டு வழியாக விருப்பமான ஹாலோ, உள் குழாய் மற்றும் வயரிங் ரூட்டிங் செய்ய வசதியானது

     -- ஸ்ட்ரோக் வரம்புக்கான இரட்டை முனை ஃபைன்-டியூன் போல்ட்; ஒற்றை வேன் அனுசரிப்பு 0~270°, இரட்டை வேன் 0~90°

முழுமையான மாதிரி குறியீட்டு விதிகள்

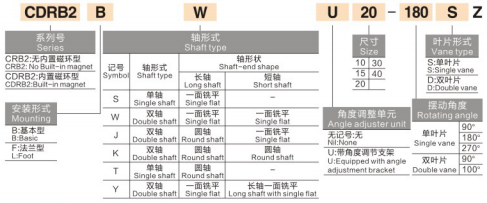

  1. CRB2 மாதிரி எடுத்துக்காட்டு: CRB2BW20-180SZ

     -- CRB2 = ஸ்மால் வேன் ரோட்டரி ஆக்சுவேட்டர் தொடர்

     -- B = அடிப்படை விளிம்பு மவுண்ட்; எல் = கால் அடைப்புக்குறி மவுண்ட்

     -- W = இரட்டை நீட்டிக்கப்பட்ட தண்டு; வெற்று = ஒற்றை தண்டு

     -- 20 = துளை அளவு (10/15/20/30/40)

     -- 180 = ஸ்விங் கோணம் (90/180/270)

     -- எஸ் = ஒற்றை வேன்; D = இரட்டை வேன்

     -- Z = கோண சரிசெய்தல் அலகுடன் பொருத்தப்பட்டுள்ளது; வெற்று = சரிப்படுத்தி இல்லாமல் நிலையான

          முன்னொட்டு CDRB2 = காந்த சுவிட்ச் நிறுவலுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம்

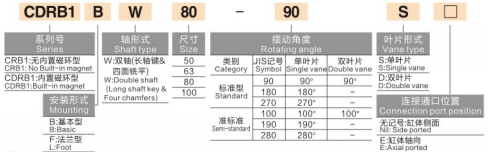

  2. CRB1 மாதிரி எடுத்துக்காட்டு: CRB1BW50-90D

     -- CRB1 = பெரிய ஹெவி-டூட்டி வேன் ரோட்டரி தொடர்

     -- B = அடிப்படை ஏற்றம்; W = இரட்டை தண்டு

     -- 50 = துளை அளவு (50/63/80/100)

     -- 90 = ஸ்விங் கோணம் (90/180/270/280)

     -- D = இரட்டை வேன்; S = ஒற்றை வேன்

        முன்னொட்டு CDRB1 = காந்த வளையம் ஒருங்கிணைந்த மாதிரி

படிப்படியான தேர்வு வழிகாட்டி & தொழில்துறை பயன்பாடுகள்

  1. தேர்வு முன்னுரிமை விதிகள்

     -- முறுக்கு & பரிமாணப் பிரிப்பு: லேசான சுமை குறுகிய இடைவெளி → CRB2 (10~40); அதிக முறுக்கு சுழற்சி → CRB1 (50~100)

     -- ஸ்விங் கோணம் தேவை: 90°க்கு மேல் சுழற்சி → ஒற்றை வேன் S; 90°க்குள் அதிகபட்ச முறுக்குவிசை → இரட்டை வேன் D

     -- துல்லியம் மற்றும் வேக வர்த்தகம்: வேன் வகை பூஜ்ஜிய பின்னடைவு, மீண்டும் பொருத்துதல் ±0.1°, அதிவேக ஒளி-கடமைக்கு ஏற்றது; அதிக துல்லியமான தாங்கி சுமை MSQ ரேக்-பினியன் ரோட்டரி டேபிளை விரும்புகிறது

     -- செயல்பாட்டு விருப்பங்கள்: நுண்ணிய கோண வரம்பு தேவை - பின்னொட்டு Z கோண சரிசெய்தல் அலகு தேர்ந்தெடுக்கவும்; PLC நிலை கருத்து தேவை - CDRB காந்த ஒருங்கிணைந்த மாதிரியைத் தேர்வு செய்யவும்

  2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- லைட்-டூட்டி கோடுகள்: எலக்ட்ரானிக் கூறுகளை புரட்டுதல், லேபிள் சுழற்றுதல், பாட்டில் மூடியை இறுக்குதல், மினியேச்சர் பொருள் வரிசைப்படுத்துதல்

     -- ஹெவி-டூட்டி ஸ்டேஷன்கள்: பெரிய பணிப்பகுதி 90°/180° விற்றுமுதல், அசெம்பிளி லைன் இன்டெக்சிங், ஹெவி ரோட்டரி கிளாம்பிங் சாதனங்கள்

     -- பொதுத் தொழில்கள்: பேக்கேஜிங், பிரிண்டிங், உணவு பதப்படுத்துதல் முழு தானியங்கி சுழலும் நிலைப்படுத்தல் நிலையங்கள்

செயல்திறன் ஒப்பீடு: CRB வேன் VS MSQ ரேக் & பினியன் ரோட்டரி ஆக்சுவேட்டர்

ஒரு வாக்கியம்

     சுருக்கம்SOLH CRB2 சிறிய லைட்-டூட்டி மற்றும் CRB1 ஹெவி-டூட்டி வேன்-வகை ரோட்டரி ஆக்சுவேட்டர்கள் பூஜ்ஜிய-பேக்லாஷ் ஒற்றை/இரட்டை வேன் டிரைவை விருப்பக் கோண அட்ஜஸ்டர் மற்றும் காந்த சுவிட்ச் மாறுபாடு CDRB உடன் பயன்படுத்துகின்றன, இதில் 0.05~24N·m அதிக முறுக்குவிசையில் வேகமான குறைந்த மந்தநிலை சுழற்சியைக் கொண்டுள்ளது. எலக்ட்ரானிக்ஸ், பேக்கேஜிங் மற்றும் ஹெவி அசெம்பிளி ஆட்டோமேஷன் லைன்களில் இறுக்கம்.
