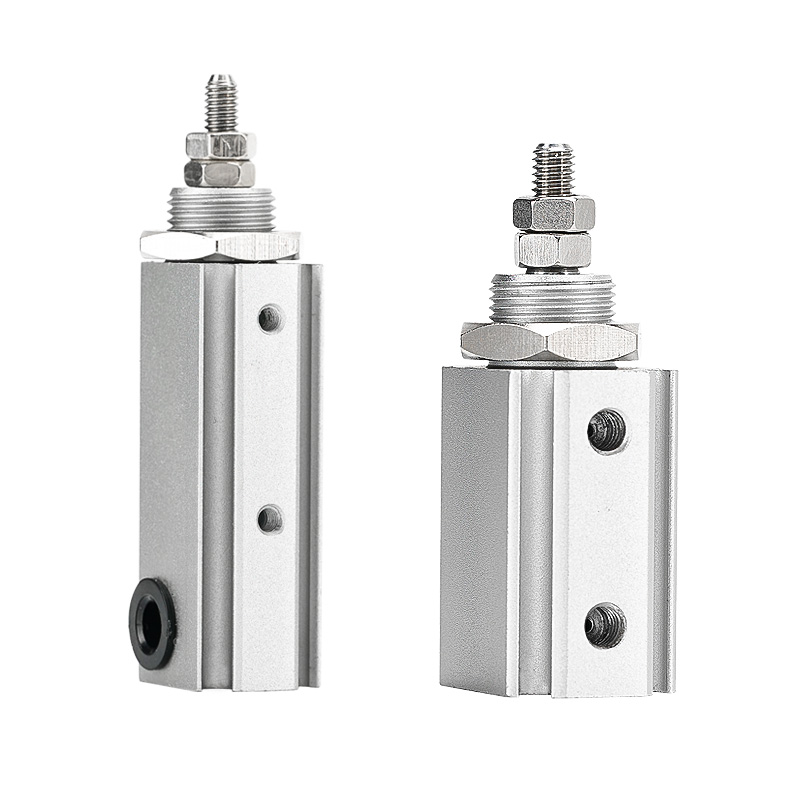

CJP2 தொடர் பின் சிலிண்டர் (இரட்டை நடிப்பு)

CJP2 தொடர் டபுள் ஆக்டிங் பின் சிலிண்டர் (காம்பாக்ட் மைக்ரோ சிலிண்டர்)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH CJP2 தொடர் என்பது கச்சிதமான இரட்டை நடிப்பு பின் சிலிண்டர் ஆகும். முக்கிய நன்மைகள்: மிகக் குறுகிய உடல், இலகுரக அமைப்பு, நிலையான இருதரப்பு உந்துதல் மற்றும் நம்பகமான உயர் அதிர்வெண் செயல்பாடு. வரையறுக்கப்பட்ட இடம், நடுத்தர மைக்ரோ லோடுகள் மற்றும் உயர் சுழற்சி தானியங்கி நிலையங்களுக்குள் இருதரப்பு துல்லியமான புஷ்-புல் இயக்கத்திற்காக வடிவமைக்கப்பட்டுள்ளது. மைக்ரோ பைடைரக்ஷனல் லீனியர் டிரைவிங் அப்ளிகேஷன்களுக்கான பிரதான மாதிரி இது.

முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

     -- டிரைவ் பயன்முறை: இரட்டை நடிப்பு (ஸ்ட்ரோக்கை நீட்டித்தல் மற்றும் பின்வாங்குதல் ஆகிய இரண்டிற்கும் காற்று வழங்கல்). துளை வரம்பு: Ø4 / 6 / 10 / 16 மிமீ, மைக்ரோ முதல் சிறிய பேலோடுகளை உள்ளடக்கியது.

     -- அமைப்பு: வெளியேற்றப்பட்ட அலுமினிய உடல் (பாரம்பரிய பித்தளை பதிப்பிலிருந்து மேம்படுத்தப்பட்டது), 55%~65% இலகுவான எடை. தாக்கம் மற்றும் இரைச்சலைக் குறைக்க இரு முனைகளிலும் ரப்பர் மெத்தைகள் பொருத்தப்பட்டுள்ளன.

     -- பல்துறை மவுண்டிங்: 6 மவுண்டிங் உள்ளமைவுகள் உள்ளன: அடிப்படை வகை, பேனல் மவுண்ட், ஃபிளேன்ஜ் மவுண்ட், ஃபுட் மவுண்ட், ட்ரன்னியன் மவுண்ட் மற்றும் க்ளீவிஸ் மவுண்ட் மல்டி-ஓரியண்டேஷன் நிறுவலுக்கு.

     -- சென்சார் இணக்கத்தன்மை: அனைத்து விவரக்குறிப்புகளும் காந்த வளையத்துடன் கட்டப்பட்டுள்ளன, கூடுதல் அடைப்புக்குறிகள் இல்லாமல் குறைந்தபட்ச Ø4 போர் மற்றும் 5 மிமீ ஸ்ட்ரோக் உட்பட இரண்டு காந்த சுவிட்சுகளை நிறுவுவதை ஆதரிக்கிறது.

     -- பொருள் & சீல்: கடினமான அனோடைஸ் அலுமினியம் + NBR முத்திரைகள், எண்ணெய் இல்லாத செயல்பாடு, சுத்தமான அல்லது சற்று எண்ணெய் நிறைந்த சூழலுக்கு ஏற்றது. இயந்திர சேவை வாழ்க்கை ≥3 மில்லியன் சுழற்சிகள்.

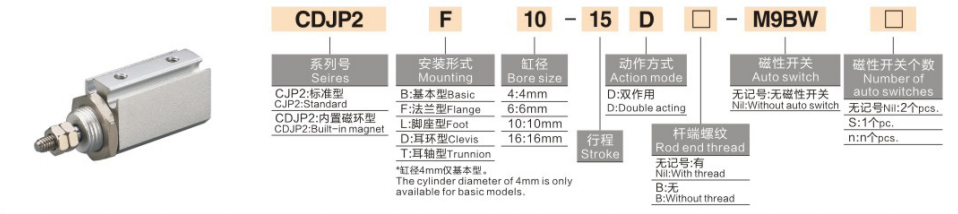

முழுமையான மாதிரி குறியீட்டு விதி

  1. மாதிரி எடுத்துக்காட்டு: CDJP2B10-15D-M9B

   2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- CJP2B6-20D: போர் 6, ஸ்ட்ரோக் 20, இரட்டை நடிப்பு அடிப்படை வகை, காந்த வளையம் இல்லை

     -- CDJP2F4-10D: போர் 4, ஸ்ட்ரோக் 10, பேனல் மவுண்ட், உள்ளமைக்கப்பட்ட காந்த வளையம்

     -- CDJP2B16-30D-2M9B: போர் 16, ஸ்ட்ரோக் 30, அடிப்படை வகை, இரண்டு M9B சுவிட்சுகள் பொருத்தப்பட்டுள்ளன

யுனிவர்சல் கோர் தொழில்நுட்ப விவரக்குறிப்புகள் (@0.5MPa, இரட்டை நடிப்பு)

முக்கிய போட்டி நன்மைகள்

   1. அல்ட்ரா ஷார்ட் லைட்வெயிட் உடல்

     -- மரபுவழி CJP மாடலுடன் ஒப்பிடும்போது ஒட்டுமொத்த நீளம் 6~9.5mm ஆகக் குறைக்கப்பட்டது, எடை 55%~65% குறைக்கப்பட்டது, அதி-கட்டுப்படுத்தப்பட்ட நிறுவல் தளவமைப்புக்கு ஏற்றது.

   2. நிலையான இருதரப்பு வெளியீடு

     -- திரும்பும் வசந்தம் இல்லாமல் இரட்டை நடிப்பு வடிவமைப்பு. 100g ~ 5kg பேலோடுகளுக்கு ஏற்ற, சமமான ஒற்றை நடிப்பு சிலிண்டர்களை விட இருதரப்பு உந்துதல் 30%~50% அதிகமாக உள்ளது.

   3. அதிக அதிர்வெண் மற்றும் குறைந்த இரைச்சல் செயல்பாடு

     -- ரப்பர் குஷன் + குறைந்த உராய்வு சீல். இயக்க வேகம் 50~500mm/s, 200cpmக்கு மேல் நிலையானது, தாக்க சத்தம் ≤60dB.

   4. பல மவுண்டிங் & முழு காந்த வளைய தரநிலை

     -- 6 மவுண்டிங் படிவங்கள் சிக்கலான கருவி தளவமைப்புக்கு ஏற்றதாக இருக்கும். அனைத்து அளவுகளுக்கும் பொருத்தப்பட்ட காந்த வளையம், குறைந்தபட்ச Ø4 துளை கூட வசதியான நிலை கண்காணிப்புக்கு இரட்டை காந்த சுவிட்சுகளை ஆதரிக்கிறது.

   5. எண்ணெய் இல்லாத வடிவமைப்பு & நீண்ட சேவை வாழ்க்கை

     -- சுத்தமான உற்பத்தி வரிகளுடன் இணக்கமானது. கடினப்படுத்தப்பட்ட அலுமினிய உடல் மற்றும் உடைகள்-எதிர்ப்பு முத்திரைகள் ≥3 மில்லியன் சுழற்சிகளுக்கு மேல் நிலையான செயல்பாட்டை உறுதி செய்கின்றன.

மவுண்டிங் விருப்பங்கள் & வழக்கமான தொழில்துறை பயன்பாடுகள்

    1. மவுண்டிங் படிவங்கள்

     -- அடிப்படை வகை (B): நேராக புஷ்-புல் செய்வதற்கான வெளிப்புற நூல் அச்சு பொருத்துதலை முடிக்கவும்

     -- பேனல் வகை (F): மிக மெல்லிய தளவமைப்பிற்காக உபகரணப் பலகத்தில் உட்பொதிக்கப்பட்ட உடல்

     -- Flange Type (L): செங்குத்து சுமை பயன்பாடுகளுக்கான கம்பி பக்க விளிம்பு பொருத்துதல்

     -- கால் வகை (டி): கிடைமட்ட பக்கவாட்டு புஷ்-புல் க்கான கீழ் கால் மவுண்ட்

   2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- 3C எலெக்ட்ரானிக்ஸ்: மைக்ரோ பாகம் பிடிப்பு, சிப் எஜெக்ஷன், பட்டன் டுயூரபிலிட்டி டெஸ்ட், மினியேச்சர் ஜிக் டிரைவிங்

     -- துல்லிய உபகரணங்கள்: மைக்ரோ வால்வு மாறுதல், ஃபைபர் பொருத்துதல், கருவி நன்றாக சரிசெய்தல், மினியேச்சர் ஸ்லைடர் இயக்கம்

     -- பொது ஆட்டோமேஷன்: உயர் அதிர்வெண் ஏற்றுதல்/இறக்குதல், லேபிள் உரித்தல், ஷார்ட் ஸ்ட்ரோக் ஒர்க்பீஸ் பரிமாற்றம்

     -- மருத்துவ சாதனங்கள்: சிறிய கருவி தொலைநோக்கி இயக்கம், மைக்ரோ திரவ உந்துவிசை, துல்லியமான பொருத்துதல் கூட்டங்கள்

தேர்வு ஒப்பீடு: CJP2 VS CJ1 VS CJP மைக்ரோ சிலிண்டர்கள்

3-படி விரைவான தேர்வு வழிகாட்டி

   1. பேலோடின் அடிப்படையில் போர் தேர்வு

     -- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. முன்பதிவு ≥30% பாதுகாப்பு விளிம்பு.

  2. பக்கவாதம் உறுதிப்படுத்தல்

     -- தேவையான பயணத்தின் படி பக்கவாதத்தைத் தேர்வு செய்யவும்; நிலையான உயர் அதிர்வெண் சைக்கிள் ஓட்டுதலுக்கு குறுகிய பக்கவாதம் முன்னுரிமை.

   3. கட்டமைப்பு பொருத்தம்

     -- பொசிஷன் க்ளோஸ்-லூப் கட்டுப்பாடு: இருதரப்பு நிலை பின்னூட்டத்திற்கு இரண்டு M9B காந்த சுவிட்சுகளை சித்தப்படுத்தவும்.

     -- நிறுவல் தளவமைப்பு: உட்பொதிக்கப்பட்ட உபகரணங்களுக்கான பேனல் வகை (F); அச்சு திரிக்கப்பட்ட சட்டசபைக்கான அடிப்படை வகை (B).

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CJP2 காம்பாக்ட் டபுள் ஆக்டிங் பின் நியூமேடிக் சிலிண்டர் அல்ட்ரா-ஷார்ட் லைட்வெயிட் பாடி, இருதரப்பு நிலையான உந்துதல், ரப்பர் குஷன் மற்றும் 6 மவுண்டிங் மாறுபாடுகளைக் கொண்டுள்ளது; CDJP2 பதிப்பு M9 தொடர் சுவிட்சுகளுடன் இணக்கமான உள்ளமைக்கப்பட்ட காந்த வளையம், 3C இல் இருதரப்பு ஷார்ட்-ஸ்ட்ரோக் புஷ்-புல் பணிகளுக்கான சிறந்த மைக்ரோ லீனியர் ஆக்சுவேட்டர், துல்லியமான கருவிகள் மற்றும் மருத்துவ ஆட்டோமேஷன் உபகரணங்கள்.
