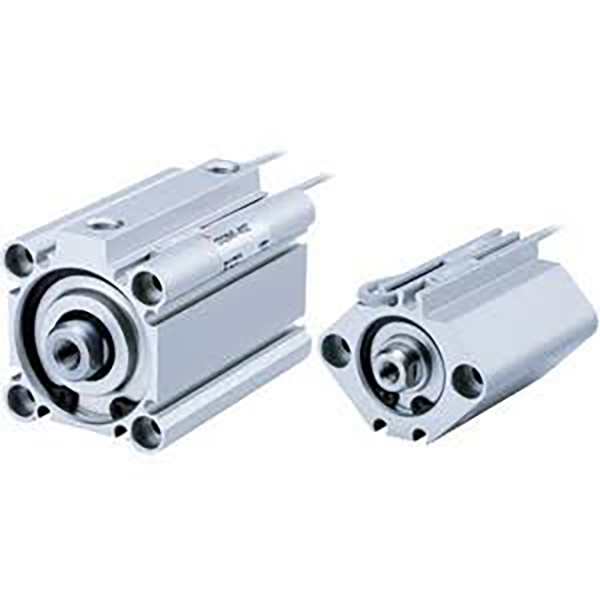

CQ2 தொடர் காம்பாக்ட் சிலிண்டர்

SOLH CQ2 சதுர சிறிய மெல்லிய சிலிண்டர் SMC CQ2 தொடருடன் முழுமையாக மாறக்கூடியது. நிறுவல் இடத்தைச் சேமிக்க வழக்கமான டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது அதன் அல்ட்ரா-குறுகிய சதுர உடல் நீளத்தை 50% குறைக்கிறது. இது φ4~200mm முழு துளை வரம்பை ஏராளமான மாறுபாடுகளுடன் உள்ளடக்கியது: ஒற்றை கம்பி, CQ2W இரட்டை கம்பி, CQ2K சுழற்றாத பிஸ்டன் கம்பி, விருப்பமான காற்று குஷன் மற்றும் அல்ட்ரா-ஷார்ட் ஸ்ட்ரோக் பதிப்பு. உள்ளமைக்கப்பட்ட காந்தத்துடன் கூடிய CDQ2 மாதிரிகள், நீட்டிய சென்சார்கள் இல்லாமல் பல பக்க காந்த சுவிட்ச் மவுண்டிங்கை ஆதரிக்கின்றன. நிலையான ரப்பர் பம்ப்பர்கள் பொருத்தப்பட்டுள்ளன, மேலும் அதிவேக செயல்பாட்டிற்கு காற்று குஷன் விருப்பமானது. எலக்ட்ரானிக்ஸ், ஆட்டோமோட்டிவ் மற்றும் பேக்கேஜிங் ஆட்டோமேஷன் ஆகியவற்றில் 5 மில்லியன் சுழற்சிகள் வரையிலான சேவை வாழ்க்கையுடன் ஆயில்-ரிசர்வ் செய்யப்பட்ட குறைந்த உராய்வு முத்திரையைப் பயன்படுத்துகிறது.

CQ2 தொடர் கச்சிதமான மெல்லிய நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH CQ2 தொடர் சதுர சிறிய மெல்லிய சிலிண்டர், அசல் CQ2 தரநிலையுடன் முழுமையாக மாறக்கூடியது. அல்ட்ரா ஷார்ட் பாடி, ஸ்டாண்டர்ட் டை ராட் சிலிண்டருக்கு எதிராக 50% நீளம் குறைக்கப்பட்டது. முழுமையான துளை வரம்பு φ4~200 மிமீ, பேக்கேஜிங், ஆட்டோமோட்டிவ், எலக்ட்ரானிக்ஸ் மற்றும் ஜெனரல் ஆட்டோமேஷன் ஆகியவற்றில் கிளாம்பிங், புஷ்சிங் மற்றும் பொசிஷனிங் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.


கட்டமைப்பு மற்றும் முக்கிய அம்சங்கள்

     -- சதுர மிக மெல்லிய அலுமினிய உடல், கடினமான அனோடைஸ் மேற்பரப்பு, அதிக விறைப்பு;

     -- குரோம் பூசப்பட்ட பிஸ்டன் கம்பி, இலகுரக மற்றும் நீடித்தது;

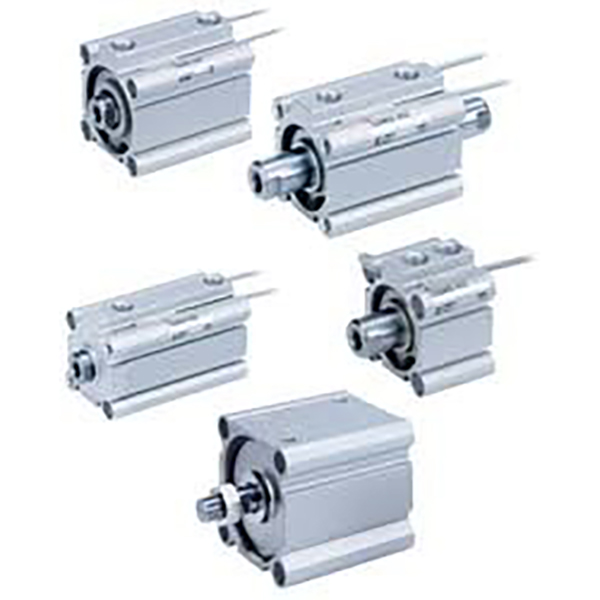

     -- பல வகைகள்: ஒற்றை கம்பி, இரட்டை கம்பி, சுழற்றாத கம்பி, காற்று குஷன், அல்ட்ரா ஷார்ட் ஸ்ட்ரோக் பதிப்பு;

     -- நிலை கண்டறிதலுக்கான CDQ2 உள்ளமைக்கப்பட்ட காந்தம்; பல பக்க சென்சார் பள்ளங்கள், சுவிட்சுகள் நீண்டு இல்லை;

     -- நிலையான ரப்பர் பம்பர், அதிவேக செயல்பாட்டிற்கு விருப்பமான காற்று குஷன்;

     -- எண்ணெய் தேக்கத்துடன் குறைந்த உராய்வு முத்திரை, எண்ணெய் இல்லாத செயல்பாடு, சேவை வாழ்க்கை ≥5 மில்லியன் சுழற்சிகள்.

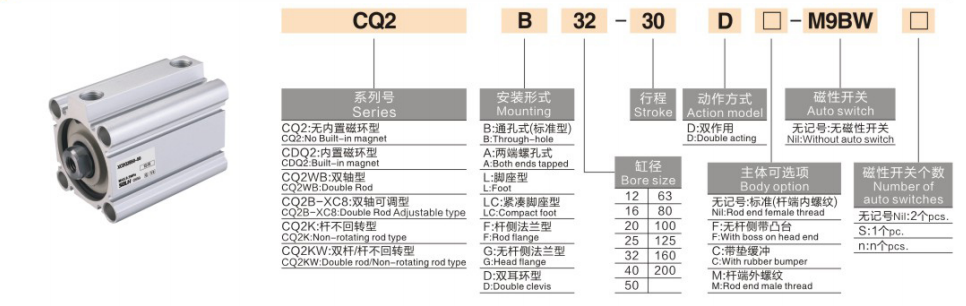

மாதிரி குறியீட்டு விதி

   1. எடுத்துக்காட்டு: CDQ2B25-50Z-M9B

     -- சி: உள்ளமைக்கப்பட்ட காந்தம் (CDQ2); இல்லை C = காந்தம் அல்லாத CQ2

     -- DQ2: தொடர் பெயர்

     -- பி=ஒற்றை கம்பி; W=இரட்டைக் கம்பி; க=சுழலாத கம்பி; KW=இரட்டை எதிர்ப்பு சுழல் கம்பி

     -- 25: துளை அளவு 4~200 மிமீ

     -- 50: ஸ்ட்ரோக் நீளம்

     -- Z: புதிய இலகுரக நிலையான அமைப்பு

     -- -சி: ஏர் குஷன் விருப்பம்

     -- M9B: காந்த சுவிட்ச்


தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு
விவரக்குறிப்பு
துளை அளவு
4~200 மிமீ
இயக்க அழுத்தம்
0.15~1.0MPa
ஆதார அழுத்தம்
1.5 எம்.பி
வெப்பநிலை
காந்தம் அல்லாதது:-10~+70℃; காந்த பதிப்பு:-10~+60℃
பிஸ்டன் வேகம்
50~500 மிமீ/வி
குஷன்
நிலையான ரப்பர் தாங்கல்; விருப்ப காற்று குஷன் (-C)
போர்ட் நூல்
M3 / M5 / G1/8 / G1/4 / G3/8 / G1/2
லூப்ரிகேஷன்
எண்ணெய் இல்லாத செயல்பாடு
பக்கவாதம் சகிப்புத்தன்மை
≤50மிமீ:±0.5மிமீ; >50மிமீ:±1.0மிமீ

கோட்பாட்டு உந்துதல் & இழுவிசை @0.5MPa (ஒற்றை கம்பி)

துளை (மிமீ)
உந்துதல் (N)
இழு (N)
சமமான கிடைமட்ட சுமை (கிலோ)
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2
32
402
362
20.1
40
628
565
31.4
50
981
882
49.0
63
1559
1413
77.9
80
2513
2262
125.6
100
3927
3534
196.3

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CQ2 யுனிவர்சல் கச்சிதமான மெல்லிய நியூமேடிக் சிலிண்டர் முழு துளை φ4~200mm, விருப்ப ஏர் குஷன் மற்றும் ஆண்டி-ரொட்டேஷன் ராட் கொண்ட வளமான கட்டமைப்பு மாறுபாடுகளை உள்ளடக்கியது.
