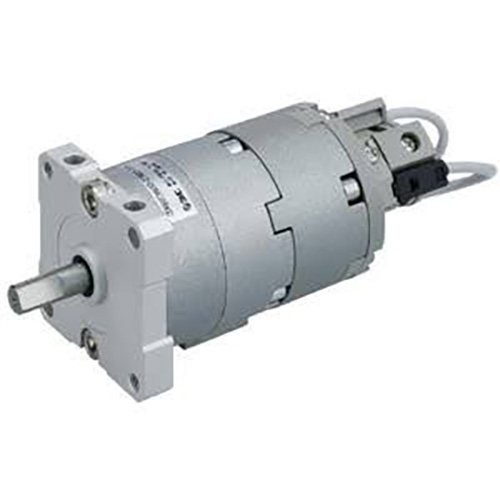

CRBU2 தொடர் இலவச மவுண்ட் வேன் வகை ரோட்டரி ஆக்சுவேட்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH CRBU2 சீரிஸ் என்பது மினி வேன் வகை ரோட்டரி ஸ்விங் சிலிண்டர் ஆகும், இது வரையறுக்கப்பட்ட இடைவெளியில் துல்லியமான ரோட்டரி நிலையங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, இதில் இலவச பல-திசை மவுண்டிங், அல்ட்ரா-தின் லைட்வெயிட் பாடி, ஜீரோ கியர் பேக்லாஷ் மற்றும் வைட் ஸ்விங் ஆங்கிள் ஆகியவற்றைக் கொண்டுள்ளது. துளை அளவுகள் உள்ளன: 10/15/20/30/40, பல்வேறு ஒளி-சுமை ரோட்டரி ஃபிளிப்பிங் கோரிக்கைகளை பூர்த்தி செய்ய ஒற்றை/இரட்டை வேன் விருப்பங்களுடன்.

 1. முக்கிய வடிவமைப்பு சிறப்பம்சங்கள்

     -- வேன் டைரக்ட் டிரைவ் (எஸ் சிங்கிள் வேன் / டி டபுள் வேன்): கியர் டிரான்ஸ்மிஷன் இல்லை, பூஜ்ஜிய பின்னடைவு, மென்மையான சுழற்சி மற்றும் தீவிர துல்லியமான நிலைப்பாடு

     -- முழு இலவச மவுண்டிங் உருளை அவுட்லைன்: கூடுதல் மவுண்டிங் அடைப்புக்குறிகள் இல்லாமல் ஏற்றக்கூடிய மேல்/கீழ்/இடது/வலது/அச்சு; அடர்த்தியான கச்சிதமான உபகரண அமைப்புக்கு CRB2 ஐ விட 12% இலகுவானது

     -- முழு ஸ்விங் கோண வரம்பு: ஒற்றை வேன் 90°/180°/270°; இரட்டை வேன் 90°/100°, அதிகபட்ச ஒற்றை வேன் 270° வரை ஊசலாடும்

     -- இரட்டை குழாய் தளவமைப்பு: வெவ்வேறு பைப்லைன் ரூட்டிங் தளவமைப்புகளுடன் பொருந்த, நிலையான பக்க போர்ட் (பின்னொட்டு இல்லை) / அச்சு போர்ட் (பின்னொட்டு E)

     -- விரிவாக்கக்கூடிய செயல்பாட்டு தொகுதிகள்: விருப்பமான W கோண சரிசெய்தல் அலகு & காந்த சுவிட்ச் நிறுவலுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம்; கேபினட் இடத்தைச் சேமிக்க ரேடியல் நீட்டிய பாகங்கள் இல்லை

     -- பிரீமியம் குறைந்த கசிவு சீல் அமைப்பு: உள்ளமைக்கப்பட்ட பொருத்துதல் நிறுத்தத்துடன் கூடிய சிறப்பு கலவை முத்திரை, மிகக் குறைந்த உள் கசிவு, சுத்தமான உற்பத்தி சூழல்களுக்கு ஏற்ற எண்ணெய் இல்லாத செயல்பாடு

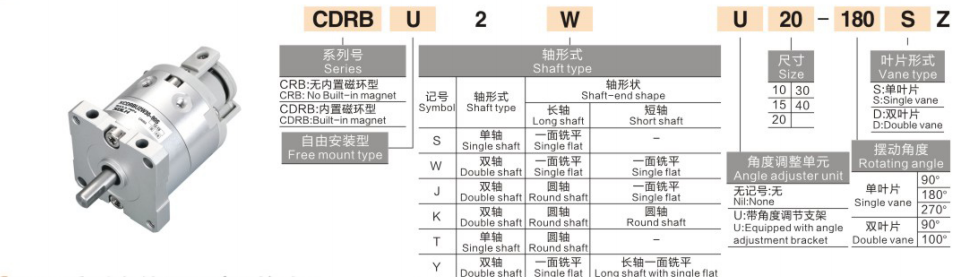

முழுமையான மாதிரி பெயரிடும் விதி

  1. மாதிரி எடுத்துக்காட்டு: CRBU2WU20-180SE-M9BW

 2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- நிலையான ஒற்றை வேன் பக்க போர்ட்: CRBU2-20-180S

     -- கோண சரிசெய்தல் + இரட்டை வேன்: CRBU2W30-90D

     -- அச்சு போர்ட் + காந்த சுவிட்ச்: CRBU2-15-270SE-M9B

நிலையான யுனிவர்சல் தொழில்நுட்ப விவரக்குறிப்புகள் (சோதனை அழுத்தம்: 0.5MPa)

  1. பொது செயல்திறன் அளவுருக்கள்

     -- இயக்க அழுத்த வரம்பு: அளவு 10/15: 0.2~0.7MPa; அளவு 20/30/40: 0.15~1.0MPa

     -- சுற்றுப்புற இயக்க வெப்பநிலை: 5 ~ 60℃ (காற்று குழாய்க்குள் ஐசிங் இல்லை)

     -- கோண மீண்டும் பொருத்துதல் துல்லியம்: ±0.01°, பூஜ்ஜிய பின்னடைவு நிலையான சுழற்சி

     -- உள்ளமைக்கப்பட்ட தாங்கல்: எதுவுமில்லை; வெளிப்புற அதிர்ச்சி உறிஞ்சி தனித்தனியாக கட்டமைக்கக்கூடியது

     -- அனுமதிக்கப்பட்ட தாக்கம் இயக்க ஆற்றல்: 0.00015 ~ 0.04J (துளை அளவுடன் விகிதாசாரமாக அதிகரிக்கிறது)

     -- லூப்ரிகேஷன் தேவை: தொழிற்சாலைக்கு முன் தடவப்பட்ட எண்ணெய் இல்லாத வடிவமைப்பு

  2. கோட்பாட்டு வெளியீட்டு முறுக்கு அட்டவணை (அலகு: N·m @0.5MPa)

  3. எடை மற்றும் ஒட்டுமொத்த பரிமாணக் குறிப்பு (180° விவரக்குறிப்பு)

முக்கிய போட்டி நன்மைகள்

  1. பல திசை இலவச மவுண்டிங் இடத்தை சேமிக்கிறது

     -- உருளை மென்மையான உடலை அடைப்புக்குறிகள் இல்லாமல் எந்த மேற்பரப்பிலும் திருகுகள் மூலம் சரி செய்ய முடியும்; 12% இலகுவான உடல், மிகவும் கச்சிதமான ஒருங்கிணைந்த உபகரண சட்டங்களுக்கான உகந்த தேர்வு

  2. ஜீரோ பின்னடைவு தீவிர துல்லியமான கோண நிலைப்படுத்தல்

     -- டைரக்ட் வேன் டிரைவ் கியர் மெஷிங் கிளியரன்ஸ், கடுமையான துல்லியமான கோணக் கட்டுப்பாட்டு நிலையங்களுக்கு ±0.01° ரிப்பீட் துல்லியத்துடன் தீவிர மென்மையான சுழற்சியை நீக்குகிறது

  3. விருப்ப நிறுத்த அலகு கொண்ட பரந்த அனுசரிப்பு ஸ்விங் வரம்பு

     -- ஒற்றை வேன் அதிகபட்சம் 270° ஸ்விங்; W கோணம் சரிசெய்தல் தொகுதி 0~240° எல்லையற்ற அனுசரிப்பு பக்கவாதம், வசதியான மல்டி-ஸ்டேஷன் ஆங்கிள் ஃபைன்-ட்யூனிங்கை செயல்படுத்துகிறது

  4. இரட்டை வேன் ஒரே மாதிரியான அவுட்லைன் கீழ் இரட்டை முறுக்கு வழங்குகிறது

     -- அதே வெளிப்புற பரிமாணம், டி டபுள் வேன் மாடல் அதிக ரோட்டரி சுமையை கையாள S ஒற்றை வேனின் இருமுறை முறுக்குவிசையை வழங்குகிறது

  5. நீண்ட சேவை வாழ்க்கை எண்ணெய் இல்லாத சீல் அமைப்பு

     -- குறைந்த உராய்வு கலவை சீல், சேவை வாழ்க்கை 5 மில்லியனுக்கும் அதிகமான மாறுதல் சுழற்சிகள், சாதாரண பட்டறை மற்றும் தூசி இல்லாத சுத்தமான உற்பத்தி வரிகளுடன் இணக்கமானது

மவுண்டிங் முறைகள் & வழக்கமான தொழில்துறை பயன்பாடுகள்

  1. இரண்டு முக்கிய மவுண்டிங் படிவங்கள்

     -- நேரடி உடல் மவுண்டிங்: எந்த உருளை மேற்பரப்பில் திருகுகள் பூட்டு, அச்சு/ரேடியல் நிறுவல் சாத்தியம், வேகமாக பிரித்தெடுத்தல் & மாற்றுதல்

     -- துணை பிளாட் பிளேட் ஒருங்கிணைந்த மவுண்டிங்: மவுண்டிங் பிளேட் வழியாக கிடைமட்டமாக அல்லது செங்குத்தாக சரிசெய்யவும், ரோபோ எண்ட் எஃபெக்டருக்கு ஏற்றது, உபகரணங்கள் பக்க & மேல் மறைக்கப்பட்ட நிறுவல்

  2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- 3C எலக்ட்ரானிக்ஸ் ஆட்டோமேஷன்: மினி பாகம் புரட்டுதல், கேமரா ரோட்டரி பொசிஷனிங், ஜிக் ஆங்கிள் ஸ்விட்சிங், இன்ஸ்பெக்ஷன் ஸ்டேஷன் ரோட்டரி இண்டெக்சிங்

     -- துல்லியமான அசெம்பிளி கோடுகள்: திருகு இறுக்கும் ரோட்டரி மெக்கானிசம், டெர்மினல் கிரிம்ப் ஆங்கிள் சரிசெய்தல், லைட் ஒர்க்பீஸ் 180° டர்ன்ஓவர்

     -- பேக்கேஜிங் மெஷினரி: மெட்டீரியல் தடுப்பு சுழற்சி, லேபிள் இணைக்கும் கோணம் ஃபைன்-ட்யூனிங், ஷார்ட் ஸ்ட்ரோக் ரோட்டரி ஃபீடிங்

     -- பொது ஆட்டோமேஷன் உபகரணங்கள்: உபகரணங்கள் கதவு சுழலும் சுவிட்ச், உற்பத்தி நிலையம் மாறுதல், உயர் அதிர்வெண் ஒளி-சுமை பரஸ்பர சுழற்சி

தேர்வு ஒப்பீடு: CRBU2 இலவச மவுண்ட் VS CRB2 நிலையான மவுண்ட் ரோட்டரி ஆக்சுவேட்டர்

3-படி விரைவான தேர்வு வழிகாட்டி

  1. முறுக்கு சுமை அடிப்படையில் துளை அளவு தேர்வு

     -- உண்மையான வேலை முறுக்கு விசையைக் கணக்கிடவும், 50% முறுக்கு பாதுகாப்பு விளிம்புடன் மாதிரியைத் தேர்ந்தெடுக்கவும்:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. வேன் வகை தேர்வு

     -- லேசான குறைந்த முறுக்கு சுமை → S ஒற்றை வேன்; அதிக கனமான சுழலும் சுமை → D இரட்டை வேன் (இரட்டை முறுக்கு வெளியீடு)

  3. கட்டமைப்பு பொருத்தம்

     -- ஆங்கிள் ஃபைன்-ட்யூனிங் தேவை: பின்னொட்டு W கோண சரிசெய்தல் யூனிட்டைச் சேர்க்கவும் (0~240° எல்லையற்ற அனுசரிப்பு)

     -- PLC நிலை சமிக்ஞை கருத்து: இரு-திசை சுழலும் வரம்பைக் கண்டறிய M9B/M9BW காந்த சுவிட்சைச் சித்தப்படுத்தவும்

     -- பைப்லைன் ரூட்டிங் தேவை: நிலையான பக்க துறைமுகத்திற்கு வெற்று, அச்சு மத்திய விமான நிலையத்திற்கு E பின்னொட்டு

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CRBU2 இலவச மவுண்ட் வேன் ரோட்டரி சிலிண்டரில் அடைப்பு-இலவச தன்னிச்சையான நிறுவல், பூஜ்ஜிய பின்னடைவு ±0.01° துல்லியம், இரட்டை ஒற்றை/இரட்டை வேன் முறுக்கு விருப்பங்கள் மற்றும் பக்க/அச்சு ஏர் போர்ட் தளவமைப்பு, விருப்பமான W ஆங்கிள் அட்ஜஸ்டர் மற்றும் M9BW ப்ரீ-வெயிட் அசெம்பிளி ஸ்விட்ச் மற்றும் லைட்வெயிட் அசெம்பிளி ஸ்விட்ச், லைட்வெயிட் அசெம்பிளி சிசிடிங் தீர்வு ஒளி-சுமை ரோட்டரி ஃபிளிப்பிங் நிலையங்கள்.
