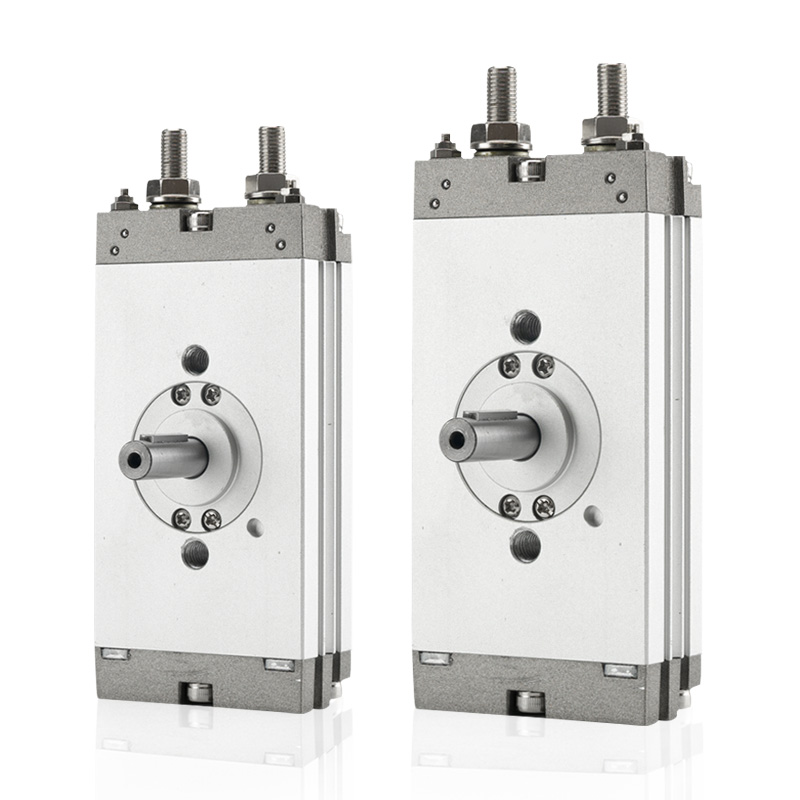

CRQ2 தொடர் அல்ட்ரா-தின் ரேக் & பினியன் ரோட்டரி சிலிண்டர் | ஜீரோ பேக்லாஷ் காம்பாக்ட் ஸ்விங் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய நன்மைகள்

     SOLH CRQ2 தொடர் என்பது ஒரு மிக மெல்லிய பிளாட் ரேக் & பினியன் ரோட்டரி சிலிண்டர் ஆகும், இது டூயல்-பிஸ்டன் ஜீரோ-பேக்லாஷ் அமைப்பைக் கொண்டுள்ளது. மிகக் குறைந்த உடல் உயரம் மற்றும் ஒருங்கிணைந்த ஃபிளேன்ஜ் மவுண்டிங் வடிவமைப்புடன், இது 90°/180°/360° பரந்த அளவிலான ஸ்விங் கோணங்களை ஆதரிக்கிறது மற்றும் φ10 முதல் φ40 வரையிலான துளை அளவுகளை உள்ளடக்கியது. 3C, பேக்கேஜிங் மற்றும் மருத்துவ ஆட்டோமேஷன் கருவிகளுக்கு விருப்பமான கச்சிதமான ரோட்டரி தீர்வாகச் செயல்படும் இந்த சிலிண்டர், லைட் & மீடியம்-டூட்டி இன்டெக்சிங், புரட்டுதல் மற்றும் சுழலும் நிலையங்களுக்கு உயர் துல்லியமான மற்றும் நிலையான சுழலும் செயல்திறனை வழங்குகிறது.

2. முழுமையான தொழில்நுட்ப விவரக்குறிப்புகள்

 2.1 அடிப்படை அளவுருக்கள்

     • துளை அளவு: φ10/φ15/φ20/φ30/φ40 (அல்ட்ரா மெல்லிய தட்டையான அமைப்பு)

     • செயல்பாட்டு முறை: டபுள் ஆக்டிங் ரேக் & பினியன் டிரைவ்

     • வேலை அழுத்த வரம்பு: 0.15~0.7MPa; φ20/φ30/φ40 1.0MPa வரை

     • ஆதார அழுத்தம்: 1.05MPa

     • சுற்றுப்புற வெப்பநிலை: 0℃~60℃ (பனி இல்லாத சூழல்)

     • லூப்ரிகேஷன்: எண்ணெய் இல்லாத சுய மசகு செயல்பாடு

     • இடையக கட்டமைப்பு: φ10/φ15 உள்ளமைக்கப்பட்ட ரப்பர் தாங்கல் மட்டுமே; இரட்டை ரப்பர் பஃபருடன் φ20/φ30/φ40 + விருப்பமான அனுசரிப்பு ஏர் பஃபர் (பின்னொட்டு சி)

     • கோணச் சரிசெய்தல்: இறுதி போல்ட்கள் வழியாக நிலையான ±5° நன்றாக சரிசெய்தல்

     • காந்த இணக்கத்தன்மை: CDRQ2 உள்ளமைக்கப்பட்ட காந்த வளையம், D-M9B / D-A93 தொடர் சுவிட்சுகளுடன் இணக்கமானது

  2.2 கோட்பாட்டு முறுக்கு அட்டவணை (@0.5MPa, N·m)

  2.3 நிலையான ஸ்விங் ஆங்கிள் & அனுசரிப்பு வரம்பு

     • 90° ஸ்விங்: அனுசரிப்பு வரம்பு 80°~100°

     • 180° ஸ்விங்: அனுசரிப்பு வரம்பு 170°~190°

     • 360° நீட்டிக்கப்பட்ட ஊஞ்சல்: சிறப்பு முழு சுழற்சி கோரிக்கைகளுக்கு அனுசரிப்பு வரம்பு 350°~370°

  2.4 போர்ட் அளவு விவரக்குறிப்பு

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: நிலையான Rc1/8; விருப்ப G1/8 & NPT நூல்

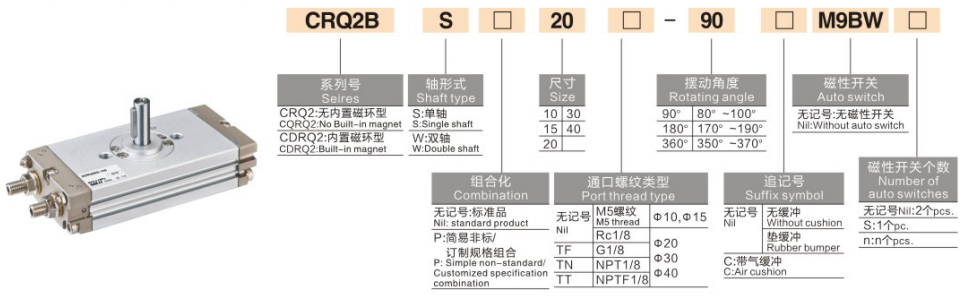

3. மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1. முழுமையான மாதிரி அமைப்பு: CDRQ2BS20-180C

  2. வழக்கமான வரிசை எடுத்துக்காட்டுகள்

     • நிலையான தாங்கல் அல்லாத மாதிரி: CRQ2BW15-90 (அடிப்படை வகை, இரட்டை தண்டு, φ15 துளை, 90° ஊஞ்சல், காந்தம் அல்லாத, ரப்பர் தாங்கல்)

     • உயர் துல்லியமான தாங்கல் மாதிரி: CDRQ2BS40-180C (காந்த வளையம் பொருத்தப்பட்ட, ஒற்றை தண்டு, φ40 துளை, 180° ஸ்விங், ஏர் பஃபர்)

4. கட்டமைப்பு கோட்பாடு & முக்கிய வலிமைகள்

  4.1 உள் கட்டமைப்பு & வேலை கொள்கை

     CRQ2 தொடர் சமச்சீர் இரட்டை-பிஸ்டன் இரட்டை ரேக் மெஷிங் அமைப்பை ஏற்றுக்கொள்கிறது. சுருக்கப்பட்ட காற்று ஒத்திசைவான நேரியல் இயக்கத்திற்காக இரட்டை பிஸ்டன்களை இயக்குகிறது, இது நிலையான ரோட்டரி முறுக்கு வெளியீட்டிற்கு கியர் ரேக்கைத் தள்ளுகிறது. ஒருங்கிணைந்த பிளாட் பாடி, உள்ளமைக்கப்பட்ட பஃபர் மெக்கானிசம், எண்ட் ஆங்கிள் அட்ஜஸ்ட்மென்ட் போல்ட், ஒற்றை-பக்க குழாய் இடைமுகம் மற்றும் இரட்டை பக்க காந்த சுவிட்ச் பள்ளங்களுடன் வருகிறது. சமச்சீர் விசை அமைப்பு செயல்பாட்டின் போது நடுக்கம் மற்றும் பின்னடைவை நீக்குகிறது, அதி-நிலையான உயர்-துல்லியமான ரோட்டரி பொசிஷனிங்கை அடைகிறது.

  4.2 தனிப்பட்ட முக்கிய நன்மைகள்

     • அல்ட்ரா மெல்லிய தட்டையான உடல்: மிகக் குறைந்த உடல் உயரம் (17~37மிமீ), சிலிண்டர் பாடியை நேரடியாக ஒரு விளிம்பாகப் பயன்படுத்தலாம், கூடுதல் பெருகிவரும் அடைப்புக்குறிகளை நீக்கி, செங்குத்து நிறுவல் இடத்தை பெரிதும் சேமிக்கிறது.

     • ஜீரோ பின்னடைவு வடிவமைப்பு: டபுள்-ரேக் ஃபுல் மெஷிங் அமைப்பு பூஜ்ஜிய கிளியரன்ஸ் சுழற்சியை உணர்ந்து, அதிக ரிப்பீட் பொசிஷனிங் துல்லியம் மற்றும் நடுக்கம் இல்லாத ஸ்டார்ட்-ஸ்டாப் செயல்பாட்டை உறுதி செய்கிறது.

     • நேர்த்தியான குழாய் மற்றும் வயரிங்: ஒற்றை-பக்க காற்று இடைமுகம் மற்றும் ஒரே பக்க இரட்டை சுவிட்ச் பள்ளங்கள் ஆன்-சைட் வயரிங் மற்றும் குழாய் அமைப்பை தூய்மையான உபகரண கட்டமைப்பிற்கு எளிதாக்குகின்றன.

     • துல்லியமான கோணம் ஃபைன்-டியூனிங்: நிலையான ±5° அனுசரிப்பு ஸ்விங் கோணம் பல்வேறு துல்லியமான பொருத்துதல் தேவைகளுக்கு ஏற்றது.

     • பல்வகைப்பட்ட தண்டு விருப்பங்கள்பல்வேறு தானியங்கு இணைப்பு முறைகளுடன் பொருந்துவதற்கு விருப்பமான ஒற்றை தண்டு (யுனிவர்சல்) மற்றும் இரட்டை தண்டு (இருதரப்பு இணைப்பு).

5. நிறுவல் மற்றும் தேர்வு வழிகாட்டுதல்கள்

  5.1 நிறுவல் முறை

      அடிப்படை பி வகை: சிலிண்டர் பாடியின் அடிப்பகுதி, ஒதுக்கப்பட்ட பொசிஷனிங் துளைகளுடன் நேரடியாக ஏற்றுவதை ஆதரிக்கிறது. ஒருங்கிணைந்த ஃபிளாஞ்ச் வடிவமைப்பிற்கு கூடுதல் ஃபிக்சிங் பாகங்கள் தேவையில்லை, வேகமான நிறுவல் மற்றும் உயர் பொருத்துதல் துல்லியம் ஆகியவற்றைக் கொண்டுள்ளது.

  5.2 முக்கிய தேர்வு அளவுகோல்கள்

     • விண்வெளி வரம்பு முன்னுரிமைசெங்குத்து உயரம் வரையறுக்கப்பட்ட காட்சிகளுக்கு CRQ2 அல்ட்ரா-தின் தொடரைத் தேர்வு செய்யவும்; போதுமான நிறுவல் இடத்திற்காக MSQ/HRQ தொடரைத் தேர்ந்தெடுக்கவும்.

     • துல்லியம் & பின்னடைவு தேவை: ரேக் & பினியன் CRQ2 பூஜ்ஜிய-பின்னடைவு உயர்-துல்லிய நிலைப்படுத்தல்; குறைந்த விலை பெரிய கோண ஒளி-சுமை சுழற்சிக்கான வேன் வகை CRB2.

     • ஸ்விங் ஆங்கிள் உறுதிப்படுத்தல்: வழக்கமான புரட்டல்/நிலைப்படுத்துதலுக்கான தரநிலை 90°/180°; முழு வட்ட சுழற்சி வேலை நிலைமைகளுக்கு 360° நீட்டிக்கப்பட்ட வகை.

     • தாங்கல் பொருத்தம்: அதிவேக மற்றும் நடுத்தர கனமான சுமை இயக்கத்திற்கு C ஏர் பஃப்பரைத் தேர்ந்தெடுக்கவும்; நிலையான ரப்பர் தாங்கல் குறைந்த வேக ஒளி-சுமை தேவைகளை பூர்த்தி செய்கிறது.

     • சிக்னல் பின்னூட்டக் கோரிக்கை: PLC நிலை கண்டறிதல் மற்றும் தானியங்கு இணைப்புக் கட்டுப்பாட்டுக்கு CDRQ2 காந்த வளைய பதிப்பைத் தேர்வு செய்யவும்; சிக்னல் பின்னூட்டம் இல்லாமல் எளிய சுழலும் இயக்கத்திற்கான CRQ2 அல்லாத காந்த பதிப்பு.

6. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • 3C & எலக்ட்ரானிக்ஸ் தொழில்: பிசிபி போர்டு ஃபிளிப்பிங், சிப் வரிசையாக்கம், சிறிய ஃபிக்சர் சுழற்சி மற்றும் துல்லியமான கூறு பொருத்துதல்.

     • பேக்கேஜிங் & பிரிண்டிங் உபகரணங்கள்: லேபிள் ஸ்விங்கிங், பாக்ஸ் சீல் பொசிஷனிங், பேஃபிள் டிஃப்லெக்ஷன் மற்றும் தொடர்ச்சியான பேக்கேஜிங் லைன் திசை மாறுதல்.

     • காம்பாக்ட் ஆட்டோமேஷன் நிலையங்கள்: மினியேச்சர் வால்வு மாறுதல், துல்லியமான அட்டவணைப்படுத்தல் பொருத்துதல் மற்றும் குறுகிய உபகரண இடத்தில் ரோட்டரி செயல்பாடு.

     • மருத்துவம் மற்றும் துல்லியமான இயந்திரங்கள்: சிறிய கையாளுதல் சுழற்சி, துல்லியமான மருத்துவ துணை புரட்டுதல் மற்றும் மினி தானியங்கி ரோட்டரி இயங்குதளங்கள்.

7. CRQ2B vs CDRQ2B ஒப்பீட்டு அட்டவணை

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CRQ2 சீரிஸ் அல்ட்ரா-தின் ஜீரோ-பேக்லாஷ் ரோட்டரி சிலிண்டர் பிளாட் ஒருங்கிணைந்த விளிம்பு வடிவமைப்பு, மல்டி-ஆங்கிள் அனுசரிப்பு சுழற்சி மற்றும் இடத்தை சேமிக்கும் நிறுவல் ஆகியவற்றைக் கொண்டுள்ளது.
