பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

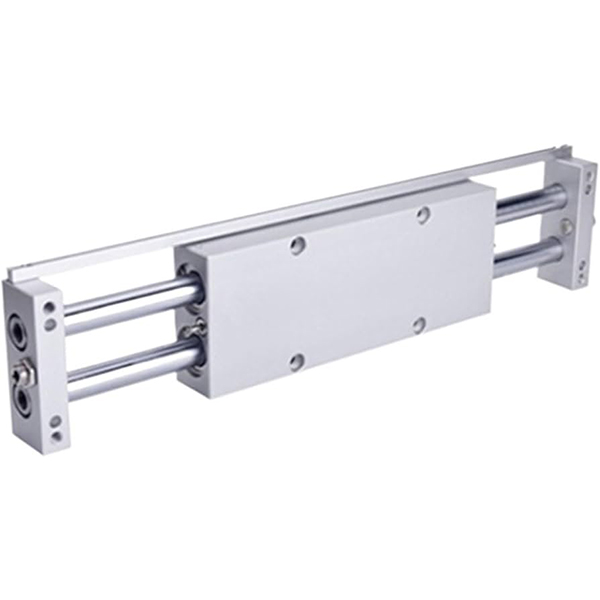

SOLH CX2 தொடர் என்பது ஒரு தொழில்முறை டபுள்-பிஸ்டன் டபுள்-ராட் ஸ்லைடு தாங்கி சிலிண்டர் ஆகும், இதில் அதி-குறைந்த சுயவிவரம், இரட்டை உந்துதல் வெளியீடு, சிறந்த சுழற்சி எதிர்ப்பு துல்லியம் மற்றும் வலுவான பக்கவாட்டு சுமை எதிர்ப்பு ஆகியவை அடங்கும். இது φ10 மிமீ, φ15 மிமீ மற்றும் φ25 மிமீ துளை அளவுகளை 25 மிமீ முதல் 200 மிமீ வரை நிலையான ஸ்ட்ரோக்குகளுடன் உள்ளடக்கியது. கச்சிதமான நிறுவல் இடம், துல்லியமான வழிகாட்டுதல் மற்றும் நடுத்தர கனமான சுமை தள்ளுதல்/இழுத்தல் செயல்பாடுகளுக்காக வடிவமைக்கப்பட்ட இந்தத் தொடர் பல்வேறு துல்லியமான தானியங்கு நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. CXWM (ஹைட்ராலிக் பஃபருடன் கூடிய ஸ்லைடு தாங்கி) மற்றும் CXWL (ஹைட்ராலிக் பஃபருடன் கூடிய பந்து தாங்குதல்) உள்ளிட்ட விரிவாக்கப்பட்ட மாதிரிகள் அதிவேக மற்றும் அதிக தாக்கத்தை ஏற்படுத்தும் வேலை நிலைமைகளுக்கு கிடைக்கின்றன.
• டபுள் ராட் டபுள் த்ரஸ்ட் அவுட்புட்: டூயல்-பிஸ்டன் மற்றும் டூயல்-ரோட் ஒருங்கிணைந்த கட்டமைப்பை ஏற்று, கோட்பாட்டு உந்துதல் ஒரே துளை அளவு கொண்ட ஒற்றை-தடி சிலிண்டரை விட இரண்டு மடங்கு ஆகும், இது சக்திவாய்ந்த உந்து சக்தி மற்றும் சிறந்த ஒட்டுமொத்த கட்டமைப்பு விறைப்புத்தன்மையை வழங்குகிறது. நிலையான CX2 மாதிரியானது நிலையான நேரியல் இயக்கத்திற்கான உயர்-துல்லியமான ஸ்லைடு தாங்கி வழிகாட்டலைப் பின்பற்றுகிறது.
• அல்ட்ரா-ஹை எதிர்ப்பு சுழற்சி & நிலைப்படுத்தல் துல்லியம்: சமச்சீர் இரட்டைக் கம்பி அமைப்பு நம்பகமான இயந்திர சுழற்சி எதிர்ப்பு செயல்திறனை உணர்த்துகிறது. எதிர்-சுழற்சி துல்லியம் ±0.1° (φ10) மற்றும் ±0.02° (φ25) ஐ அடைகிறது, இது மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதை உறுதி செய்கிறது. பெருகிவரும் மேற்பரப்பு மற்றும் பிஸ்டன் கம்பிகளுக்கு இடையில் உயர் துல்லியமான இணை எந்திரம் பக்கவாட்டு மற்றும் விசித்திரமான சுமைகளுக்கு எதிர்ப்பை பெரிதும் அதிகரிக்கிறது.
• குறைந்த சுயவிவரம் மற்றும் நெகிழ்வான பல திசை மவுண்டிங்: அல்ட்ரா-மெல்லிய கச்சிதமான உடல் வடிவமைப்பு குறுகிய மற்றும் வரையறுக்கப்பட்ட உபகரண இடங்களுக்குச் சரியாக பொருந்துகிறது. சிலிண்டர் பாடி மற்றும் எண்ட் பிளேட் இரண்டும் நிலையான நிறுவலை ஆதரிக்கிறது, இரண்டு வேலை முறைகளை செயல்படுத்துகிறது:சிலிண்டர் உடல் நகரும் இறுதித் தட்டுடன் சரி செய்யப்பட்டது அல்லதுநகரும் சிலிண்டர் உடலுடன் இறுதித் தட்டு சரி செய்யப்பட்டது. நான்கு பக்க மவுண்டிங் துளைகள் மற்றும் மூன்று திசை பைப்பிங் போர்ட்கள் பொருத்தப்பட்டிருக்கும், இது மேல், கீழ் மற்றும் பக்க திசைகளில் இருந்து நெகிழ்வான காற்று குழாய் அமைப்புடன் பொருத்துவதை ஆதரிக்கிறது.
• மென்மையான செயல்பாடு மற்றும் நீண்ட சேவை வாழ்க்கை: நிலையான கட்டமைப்பாக இரட்டை-இறுதி ரப்பர் பஃபர்களுடன் இரட்டை-செயல்படும் பரிமாற்ற அமைப்பு இயக்க தாக்கத்தையும் இயக்க இரைச்சலையும் திறம்பட குறைக்கிறது. விருப்பமான CXWM/CXWL ஹைட்ராலிக் பஃபர் பதிப்புகள் அதிவேக மற்றும் குறைந்த வேக செயல்பாட்டிற்கு சிறந்த அதிர்ச்சி உறிஞ்சுதலை வழங்குகின்றன, சத்தம் குறைப்பு மற்றும் பராமரிப்பு-இல்லாத இடையக செயல்திறனை உணர்கின்றன. எண்ணெய் இல்லாத வடிவமைப்பு சுத்தமான பணிச்சூழலுக்கு ஏற்றது மற்றும் தினசரி பராமரிப்பு செலவுகளை குறைக்கிறது.

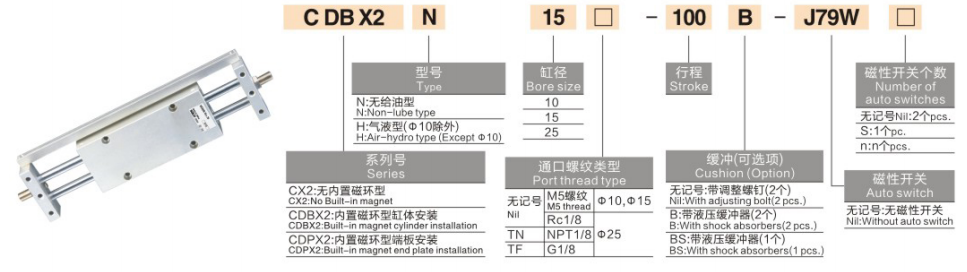

மாதிரி எடுத்துக்காட்டுகள்: CX2N15-50 | CX225-100-M9BW
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
CX2 |
தொடர் குறியீடு: டபுள் ராட் ஸ்லைடு தாங்கி சிலிண்டர் |
|
N |
காந்தம் இல்லாத வகை (இயல்புநிலையாக காந்தம் பொருத்தப்பட்ட தரநிலை, குறி தவிர்க்கப்பட்டது) |
|
10/15/25 |
துளை அளவு (மிமீ): விருப்பத்தேர்வு φ10 / φ15 / φ25 |
|
25~200 |
ஸ்டாண்டர்ட் ஸ்ட்ரோக் (மிமீ): 25/50/75/100/125/150/175/200 |
|
M9BW |
ஸ்ட்ரோக் நிலையை கண்டறிவதற்கான விருப்ப காந்த சுவிட்ச் மாதிரி |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• CX210-25: 10மிமீ துளை, 25மிமீ ஸ்ட்ரோக், காந்த சுவிட்ச் இல்லாத நிலையான வகை
• CX215-75-2S: 15 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், இரட்டை நிலை கண்டறிதலுக்கான இரட்டை காந்த சுவிட்சுகள்
• CX2N25-100: 25 மிமீ துளை, 100 மிமீ ஸ்ட்ரோக், காந்த உணர்திறன் காட்சிகளுக்கான காந்தம் இல்லாத வகை
(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, 0.5MPa மதிப்பிடப்பட்ட அழுத்தம்)
1. பொது செயல்திறன் விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: இரட்டை நடிப்பு (இரட்டை பிஸ்டன் ஒத்திசைவான ஓட்டுநர்)
• வேலை அழுத்த வரம்பு: 0.15~0.7MPa; ஆதார அழுத்தம்: 1.05MPa
• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத வழக்கமான சூழல்)
• பிஸ்டன் இயக்க வேகம்: 50~500mm/s (நிலையான CX2); 800mm/s வரை (CXWM/CXWL அதிவேக பதிப்புகள்)
• தாங்கல் முறை: இரட்டை முனை ரப்பர் தாங்கல் (தரநிலை); CXWM/CXWL மாடல்களுக்கான விருப்ப ஹைட்ராலிக் பஃபர்
• உயவு முறை: எண்ணெய் இல்லாத பராமரிப்பு இல்லாத செயல்பாடு, சுத்தமான தொழில்துறை சூழல்களுக்கு ஏற்றது
2. கோட்பாட்டு இரட்டை உந்துதல் தரவு (அலகு: N)
|
துளை அளவு (மிமீ) |
இரட்டை கம்பி உந்துதல் (N) |
|
10 |
78.5 |
|
15 |
176.7 |
|
25 |
490.9 |
3. அனுமதிக்கக்கூடிய பக்கவாட்டு முறுக்கு தரவு (அலகு: N·m)
|
துளை அளவு (மிமீ) |
பக்கவாட்டு அனுமதிக்கக்கூடிய முறுக்கு (N·m) |
|
10 |
2 |
|
15 |
5 |
|
25 |
16 |
4. தயாரிப்பு எடை தரவு (50மிமீ ஸ்ட்ரோக், யூனிட்: கிலோ)
|
துளை அளவு (மிமீ) |
எடை (கிலோ) |
|
10 |
0.45 |
|
15 |
0.95 |
|
25 |
2.3 |
• துல்லியமான பொருள் பரிமாற்றம்: எலக்ட்ரானிக் மற்றும் செமிகண்டக்டர் ஒர்க்பீஸ் மொழிபெயர்ப்பு, தட்டு பரிமாற்றம் மற்றும் ஜிக் புஷிங்/புலிங் ஆகியவற்றிற்கு ஏற்றது. அதி-உயர்-சுழற்சி-எதிர்ப்பு துல்லியமானது, உயர்-துல்லியமான நிலைப்படுத்தல் மற்றும் பரிமாற்ற செயல்முறைகளின் போது பூஜ்ஜிய ஆஃப்செட்டை உறுதி செய்கிறது.
• நடுத்தர கனமான சுமை தூக்குதல்: உற்பத்தி வரி பணிக்கருவி லிஃப்டிங், அச்சு வெளியேற்றம் மற்றும் ஷார்ட் ஸ்ட்ரோக் ஹெவி-லோட் டிரைவிங் ஆகியவற்றிற்கு ஏற்றது. தனித்துவமான இரட்டை உந்துதல் அமைப்பு மற்றும் வலுவான ஆன்டி-எசென்ட்ரிக் சுமை திறன் ஆகியவை நிலையான மற்றும் சக்திவாய்ந்த ஓட்டுநர் செயல்திறனை வழங்குகின்றன.
• வரையறுக்கப்பட்ட விண்வெளி ஆட்டோமேஷன் நிலையங்கள்: குறுகிய இடைவெளி உபகரண நிறுவல், கிடைமட்ட கச்சிதமான தளவமைப்பு மற்றும் அடர்த்தியான பல-சிலிண்டர் ஏற்பாட்டிற்கு ஏற்றது. குறைந்த சுயவிவர உடல் மற்றும் பல திசை மவுண்டிங் வடிவமைப்பு ஆகியவை இடத்தைப் பயன்படுத்துவதை அதிகரிக்கின்றன.
• உயர்-தூய்மை வேலை சூழல்கள்: எண்ணெய் இல்லாத மற்றும் குறைந்த தூசி வடிவமைப்பு மருத்துவ, உணவு மற்றும் மின்னணு துல்லியமான உபகரணங்களுக்கு ஏற்றது. விருப்பமான காந்தம் இல்லாத (N-வகை) பதிப்பு காந்த குறுக்கீடு இல்லாமல் காந்த உணர்திறன் பயன்பாட்டு காட்சிகளுடன் சரியாக பொருந்துகிறது.
1. துளை அளவு தேர்வு: உண்மையான வேலை சுமைக்கு ஏற்ப துளை அளவைத் தேர்ந்தெடுக்கவும். கோட்பாட்டு இரட்டை உந்துதல் ≥ உண்மையான சுமை × 1.5 போதுமான பாதுகாப்பு விளிம்புடன் உறுதி. அதிக பக்கவாட்டு சுமைகளுடன் வேலை நிலைமைகளுக்கு φ25 பெரிய துளை மாதிரிக்கு முன்னுரிமை கொடுங்கள்.
2. பக்கவாதம் தேர்வு: நிலையான பக்கவாதம் 25 மிமீ முதல் 200 மிமீ வரை இருக்கும், உண்மையான பயணத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கவும். லாங்-ஸ்ட்ரோக், அதிவேக மற்றும் அடிக்கடி பாதிப்பை ஏற்படுத்தும் வேலை நிலைமைகளுக்கு CXWM/CXWL இடையக மாதிரிகளை விரும்புங்கள்.
3. செயல்பாட்டு கட்டமைப்பு தேர்வு
￮ இரட்டை-இறுதி நிலை கண்டறிதல்: துல்லியமான ஸ்ட்ரோக் வரம்பு நிலைப்படுத்தலுக்கு 2S இரட்டை காந்த சுவிட்ச் உள்ளமைவைத் தேர்ந்தெடுக்கவும்.
￮ அதிவேக மற்றும் தாக்க வேலை நிலைமைகள்: CXWM (ஸ்லைடு பேரிங் + ஹைட்ராலிக் பஃபர்) / CXWL (பால் தாங்கி + ஹைட்ராலிக் பஃபர்) மேம்படுத்தப்பட்ட பதிப்புகளைத் தேர்வு செய்யவும்.
￮ காந்த உணர்திறன் காட்சிகள்: காந்த குறுக்கீட்டைத் தவிர்க்க, N-வகை காந்தமில்லாத சிலிண்டரைப் பயன்படுத்தவும்.
SOLH CX2 தொடர் டபுள் ராட் ஸ்லைடு சிலிண்டர் இரட்டை உந்துதல் வெளியீடு, அதி-உயர்-சுழற்சி-எதிர்ப்பு துல்லியம், குறைந்த-புகைப்பட கச்சிதமான அமைப்பு மற்றும் பல-திசை மவுண்டிங் நெகிழ்வுத்தன்மை ஆகியவற்றை ஒருங்கிணைக்கிறது.
