CXSJ தொடர் கச்சிதமான இரட்டை சிலிண்டர் | அல்ட்ரா-ஸ்லிம் டபுள் பிஸ்டன் டபுள் ராட் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

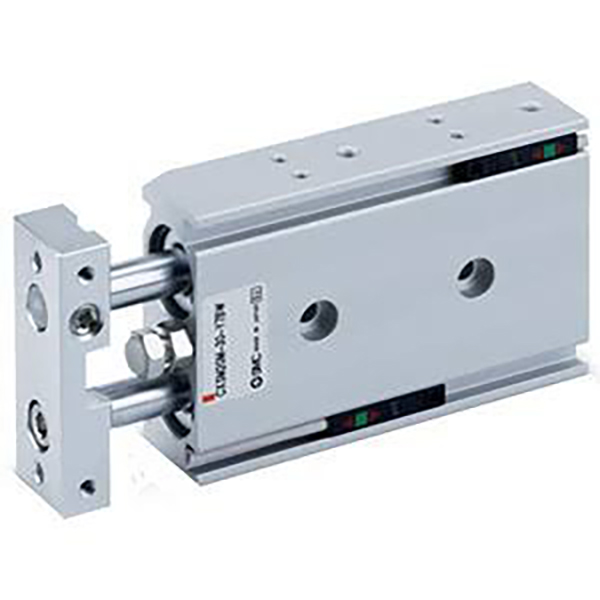

தயாரிப்பு மேலோட்டம் & முக்கிய அமைப்பு

SOLH CXSJ தொடர் என்பது நிலையான CXS இரட்டை சிலிண்டரின் மேம்படுத்தப்பட்ட அல்ட்ரா-காம்பாக்ட் பதிப்பாகும். இரட்டை-பிஸ்டன் மற்றும் இரட்டை-வழிகாட்டி-தடி ஒருங்கிணைந்த கட்டமைப்பை ஏற்று, அது வழங்குகிறதுஒற்றை சிலிண்டர்களுடன் ஒப்பிடும்போது இரட்டை உந்துதல் மற்றும் ±0.1° பூஜ்ஜிய சுழற்சி துல்லியத்தை அடைகிறது. பாரம்பரிய CXS மாடல்களைக் காட்டிலும் குறைவான நீளம், குறுகலான அகலம் மற்றும் இலகுவான எடையுடன் உகந்ததாக, CXSJ தொடரானது மிகவும் நெகிழ்வான மவுண்டிங்கைக் கொண்டுள்ளது.

முக்கிய கட்டமைப்பு நன்மைகள்

• இரட்டை பிஸ்டன் & இரட்டை வழிகாட்டி ராட் ஒருங்கிணைப்பு: விருப்ப ஸ்லைடு தாங்கி (எம்) மற்றும் பால் தாங்கி (எல்) கட்டமைப்புகள் உலகளாவிய ஒட்டுமொத்த பரிமாணங்கள், சமநிலை நீடித்து, துல்லியம் மற்றும் பல்வேறு வேலை நிலைமைகள் செலவு.

• மீளக்கூடிய காந்த சுவிட்ச் அடிப்படை: கட்டமைப்பு குறுக்கீடு இல்லாமல் 4-திசை நிறுவலை ஆதரிக்கிறது, நெகிழ்வான பல-கோண நிலை கண்டறிதல் மற்றும் சமச்சீர் இடது/வலது பொருத்துதல் ஆகியவற்றை செயல்படுத்துகிறது.

• நிலையான பஃபர் & காந்த வடிவமைப்பு: நிலையான குஷனிங்கிற்காக இரட்டை-இறுதி ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன; உள்ளமைக்கப்பட்ட காந்த வளையம் (Z பின்னொட்டு) காந்த சுவிட்ச் நிறுவலுக்கு ஒதுக்கப்பட்டுள்ளது. காற்று இடையக (AZ) விருப்பம் இல்லை, ரப்பர் தாங்கல் நிலையான அதிர்ச்சி உறிஞ்சுதலாக செயல்படுகிறது.

• சிறிய துளைகளுக்கான இரட்டை போர்டிங் வடிவமைப்பு: φ6 மற்றும் φ10 துளை அளவுகள் இரட்டை அச்சு மற்றும் பக்க குழாய்களை ஆதரிக்கின்றன, அல்ட்ரா-காம்பாக்ட் உபகரண அமைப்புகளில் பைப்லைன் அமைப்பை பெரிதும் மேம்படுத்துகிறது.

முக்கிய துணைத் தொடர் வகைப்பாடு (தாங்கி மற்றும் தடி வகை)

CXSJ தொடர் நான்கு முக்கிய மாடல்களை உள்ளடக்கியது, குறைந்த வேக கனமான சுமை, அதிவேக துல்லியம் மற்றும் இரட்டை-வெளியீடு வேலை செய்யும் காட்சிகள், காம்பாக்ட் ஆட்டோமேஷன் கோரிக்கைகளின் முழு கவரேஜை அடைகிறது.

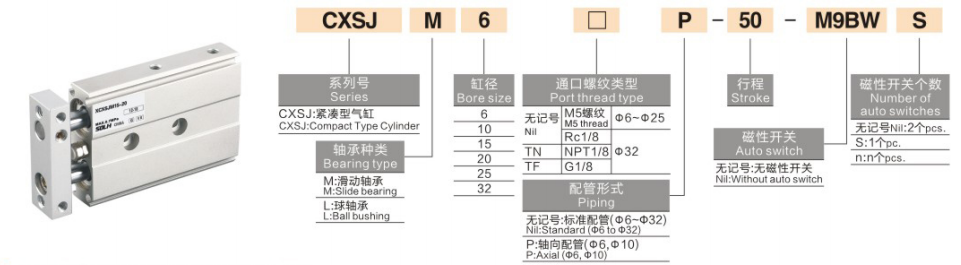

முழுமையான மாதிரி பெயரிடும் விதிகள்

மாதிரி எடுத்துக்காட்டு: CXSJL20-50Z-M9B

1. பெயரிடும் குறியீடு வரையறை

1. தொடர் குறியீடு: CXSJ + தாங்கி & தடி வகை (M / L / WM / WL)

2. துளை அளவு: 6 / 10 / 15 / 20 / 25 / 32 மிமீ (முழு நிலையான துளை வரம்பு)

3. நிலையான பக்கவாதம்: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 மிமீ (அதிகபட்ச பக்கவாதம்: 100 மிமீ)

4. பஃபர் & காந்த வளைய கட்டமைப்பு

￮ Z: நிலையான கட்டமைப்பு (உள்ளமைக்கப்பட்ட காந்த வளையம் + இரட்டை-இறுதி ரப்பர் பஃபர், காந்த சுவிட்ச் நிறுவலுடன் இணக்கமானது)

￮ Z பின்னொட்டு இல்லை: காந்தம் அல்லாத வகை (காந்த சுவிட்ச் கிடைக்கவில்லை)

￮ குறிப்பு: CXSJ தொடர் ரப்பர் இடையகத்தை மட்டுமே ஆதரிக்கிறது, காற்று இடையக (AZ) விருப்பம் இல்லை

5. காந்த சுவிட்ச்: விருப்ப D-M9B, D-A93, D-M9N; 4-திசை மீளக்கூடிய அடிப்படை இணக்கத்தன்மையுடன் பக்க பள்ளங்களில் நேரடியாக நிறுவப்பட்டது

6. சாதனத்தைப் பூட்டு (விரும்பினால்): ஆர் (பூட்டைத் திரும்பப் பெறுதல்), பி (பூட்டை நீட்டுதல்)

பொது தரநிலை தொழில்நுட்ப அளவுருக்கள்

(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, வறண்ட காற்று)

• செயல்பாட்டு முறை: இரட்டை-நடிப்பு இரட்டை பிஸ்டன் ஓட்டுதல் (இரட்டை உந்துதல் வெளியீடு)

• வேலை அழுத்த வரம்பு: 0.1~0.7MPa (φ6: குறைந்தபட்சம் 0.15MPa; φ10~φ32: குறைந்தபட்சம் 0.1MPa)

• ஆதார அழுத்தம்: 1.05MPa

• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல்)

• இயக்க வேகம்: 30~800mm/s (CXSJL அதிவேக வகை 800mm/s வரை; CXSJM 30~600mm/s)

• எதிர்ப்பு சுழற்சி துல்லியம்: ± 0.1° (பூஜ்ஜிய முறுக்கு துல்லியம், நிலையான CXS தொடருக்கு இசைவானது)

• தாங்கல் முறை: டூயல்-எண்ட் ரப்பர் பஃபர் மட்டும் (காற்று இடையக விருப்பம் இல்லை)

• குழாய் துறைமுக அளவு

￮ φ6 / φ10: M5×0.8 (ஆதரவு அச்சு மற்றும் பக்க இரட்டை குழாய்)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (பக்க குழாய்கள் மட்டும்)

• ஏற்றும் முறை: 3-பக்க மவுண்டிங் (கீழ் / மேல் / பக்க); மீளக்கூடிய அடிப்படையானது சமச்சீர் இடது மற்றும் வலது நிறுவலை ஆதரிக்கிறது

கோட்பாட்டு உந்துதல் மற்றும் பதற்றம் தரவு (@0.5MPa, அலகு: N)

இரட்டை பிஸ்டன் அமைப்பு வழங்குகிறதுஇரட்டை வெளியீட்டு சக்தி ஒரே துளை அளவிலான ஒற்றை-பிஸ்டன் சிலிண்டர்களுடன் ஒப்பிடும்போது

CXSJ vs CXS முக்கிய வேறுபாடு ஒப்பீடு

CXSJ என்பது CXS இன் மேம்படுத்தப்பட்ட அல்ட்ரா-காம்பாக்ட் பதிப்பாகும், குறிப்பாக குறுகிய-வெளி ஆட்டோமேஷன் காட்சிகளுக்கு உகந்ததாக உள்ளது

விரைவான தேர்வு வழிகாட்டி

1. தாங்கி மற்றும் கம்பி வகை தேர்வு: உடைகள்-எதிர்ப்பு அதிக சுமை மற்றும் தூசி நிறைந்த சூழல்களுக்கு CXSJM ஐ தேர்வு செய்யவும்; அதிவேக மிருதுவான & அடிக்கடி பரஸ்பர இயக்கத்திற்கு CXSJL ஐத் தேர்ந்தெடுக்கவும்; டூயல்-எண்ட் ராட் வெளியீடு மற்றும் இருதரப்பு ஒத்திசைவான செயல்பாட்டிற்கு CXSJWM/CXSJWL ஐப் பின்பற்றவும்.

2. மாதிரி பதிப்பு தேர்வு: அல்ட்ரா-காம்பாக்ட் ஸ்பேஸ் மற்றும் அச்சு பைப்பிங் கோரிக்கைகளுக்கு CXSJ ஐ விரும்பு; காற்று தாங்கல் அல்லது கடுமையான தாக்க எதிர்ப்பு தேவைப்பட்டால் நிலையான CXS ஐ தேர்வு செய்யவும்.

3. காந்த கட்டமைப்பு தேர்வு: காந்த சுவிட்சுகள் மூலம் நிலையைக் கண்டறிய Z பின்னொட்டைத் தேர்ந்தெடுக்கவும்; காந்தம் அல்லாத மற்றும் காந்த குறுக்கீடு உணர்திறன் காட்சிகளுக்கு Z ஐ தவிர்க்கவும்.

4. துளை மற்றும் பக்கவாதம் தேர்வு: உண்மையான சுமை மற்றும் உந்துதல் தேவையின் அடிப்படையில் துளை அளவை தீர்மானிக்கவும்; நிலையான பக்கவாதம் வரம்பு 5~100 மிமீ (அதிகபட்ச ஸ்ட்ரோக் வரம்பு: 100 மிமீ).

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CXSJ தொடர் அல்ட்ரா-காம்பாக்ட் ட்வின் சிலிண்டர் இரட்டை-பிஸ்டன் இரட்டை-தடி உயர் உந்துதல், ±0.1° பூஜ்ஜிய சுழற்சி துல்லியம், அல்ட்ரா-ஸ்லிம் உகந்த அளவு மற்றும் 4-வழி நெகிழ்வான மவுண்டிங் ஆகியவற்றைக் கொண்டுள்ளது, இது உயர்-துல்லியமான தேர்வு மற்றும்-அழுத்தம்-அழுத்தம்-அழுத்தம்-அழுத்தம்-அழுத்தம்-உயர்-அழுத்தம்-அழுத்தம்-அழுத்தம்-அழுத்தம்-அழுத்தம்-அழுத்த-உயர்-அழுத்தம்-அழுத்த-அழுத்தம்-அழுத்தம்-அழுத்த-உயர்-அழுத்த-இயங்கு-அழுத்த-அழுத்த-இயங்கு-அழுத்த-இயங்கு-அழுத்த-உயர்-இட-அழுத்த-இயக்கம் உபகரணங்கள்.
