CY3 தொடர் காந்த இணைப்பு கம்பியில்லா சிலிண்டர் | CY3B அடிப்படை / CY3R நேரடி மவுண்ட் வகை
பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
CY3R
CY3B

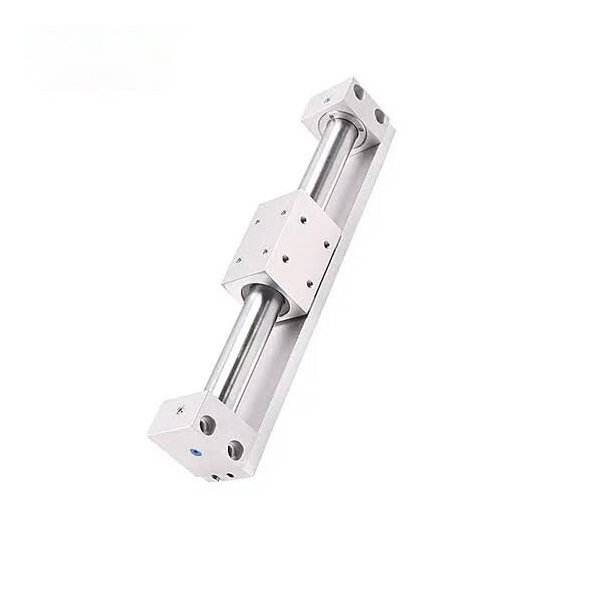

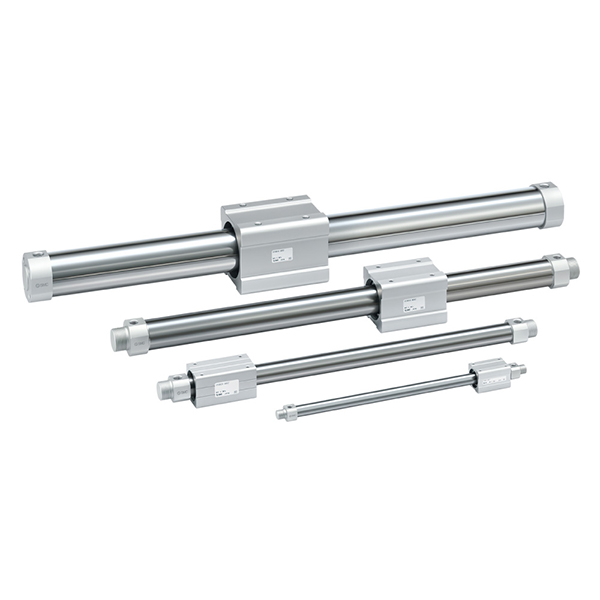

SOLH CY3 தொடர் என்பது கிளாசிக் SMC CY1 தொடரின் அடிப்படையில் மேம்படுத்தப்பட்ட காந்த இணைப்பு கம்பியில்லா உருளை ஆகும், இது இரண்டு முக்கிய மாதிரிகளாக பிரிக்கப்பட்டுள்ளது: CY3B அடிப்படை வகை மவுண்டிங் மேற்பரப்பு மற்றும் CY3R நேரடி மவுண்டிங் வகை. வலுவான காந்த இணைப்பு மூலம் உள் பிஸ்டன் மற்றும் வெளிப்புற ஸ்லைடு அட்டவணையின் ஒத்திசைவான இயக்கத்தை உணர்ந்து, முழுமையாக மூடப்பட்ட காந்த தொடர்பு இல்லாத பரிமாற்ற அமைப்பை இது ஏற்றுக்கொள்கிறது. பூஜ்ஜிய கசிவு, தூசி இல்லாத மற்றும் மாசு இல்லாத செயல்பாடு, அல்ட்ரா-லாங் ஸ்ட்ரோக் மற்றும் கச்சிதமான நிறுவல் ஆகியவற்றைக் கொண்டுள்ளது, இது சுத்தமான தரம், ஒளி-க்கு நடுத்தர சுமை, நீண்ட தூர நேரியல் ஓட்டுநர் காட்சிகளுக்கு பரவலாகப் பொருந்தும். φ6 முதல் φ63 மிமீ வரையிலான துளை வரம்பு மற்றும் அதிகபட்சமாக 5000 மிமீ ஸ்ட்ரோக், இது பாரம்பரிய டை-ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது 50% நிறுவல் இடத்தை மிச்சப்படுத்துகிறது மற்றும் உயர்தர தானியங்கு உற்பத்தி வரிகளுக்கு விருப்பமான சுத்தமான நீண்ட ஸ்ட்ரோக் ஓட்டுநர் தீர்வாக செயல்படுகிறது.
• காந்த இணைப்பு பரிமாற்றம் & ஜீரோ லீகேஜ் கிளீன் ஆபரேஷன்: பிஸ்டன் மற்றும் ஸ்லைடு அட்டவணை முழுமையாக மூடப்பட்ட சிலிண்டர் பீப்பாய் வடிவமைப்புடன் காந்த ஒத்திசைவான ஓட்டுதலைப் பின்பற்றுகிறது. எந்த பிஸ்டன் கம்பியும் வெளிப்புறமாக நீட்டப்படாது, முழுமையான காற்று இறுக்கம், பூஜ்ஜிய கசிவு மற்றும் பூஜ்ஜிய தூசி மாசுபாட்டை அடைகிறது. உணவு பதப்படுத்துதல், மருத்துவ உபகரணங்கள் மற்றும் செமிகண்டக்டர் எலக்ட்ரானிக்ஸ் போன்ற கடுமையான உற்பத்தி சூழல்களுடன் இது முற்றிலும் பொருந்துகிறது.
• மேம்படுத்தப்பட்ட நீடித்துழைப்புடன் CY1 மேம்படுத்தப்பட்ட பதிப்பு: பாரம்பரிய CY1 தொடருடன் ஒப்பிடும்போது, அணிய-எதிர்ப்பு வளையத்தின் நீளம் 70% அதிகரித்து, தாங்கும் திறன் மற்றும் நெகிழ் நிலைத்தன்மையை திறம்பட மேம்படுத்துகிறது. தூசிப்புகா வளையத்தின் உள்ளமைக்கப்பட்ட லூப்ரிகேஷன் ரிடெய்னர் ஒரு நீடித்த பாதுகாப்பு மசகுத் திரைப்படத்தை உருவாக்குகிறது, குறைந்தபட்ச வேலை அழுத்தத்தை 0.12MPa ஆகக் குறைக்கிறது மற்றும் சேவை வாழ்க்கையை பெரிதும் நீட்டிக்கிறது. φ6 விவரக்குறிப்பைத் தவிர, மற்ற அனைத்து மாடல்களும் நேரடியாக மாற்றுவதற்கும் மேம்படுத்துவதற்கும் CY1 இன் அதே மவுண்டிங் பரிமாணங்களைத் தக்கவைத்துக்கொள்கின்றன.
• CY3B அடிப்படை வகை குறைந்தபட்ச அமைப்பு: மென்மையான சிலிண்டர் பீப்பாய்க்கு முன்பதிவு செய்யப்பட்ட மவுண்டிங் மேற்பரப்பு இல்லை மற்றும் சரிசெய்வதற்கு இரு முனை ஆதரவு அடைப்புக்குறிகள் தேவை. ஸ்லைடு அட்டவணையில் உள்ளமைக்கப்பட்ட வழிகாட்டுதல் அமைப்பு பொருத்தப்படவில்லை, எனவே விசித்திரமான சுமை மற்றும் காந்த துண்டிப்பு தோல்வியைத் தடுக்க வெளிப்புற நேரியல் வழிகாட்டிகள் அல்லது வழிகாட்டி கம்பிகள் கட்டாயமாகும்.
• நிலையான ரப்பர் பஃபர் & அதிவேக விருப்ப விவரக்குறிப்பு: உள்ளமைக்கப்பட்ட இரட்டை-இறுதி ரப்பர் பஃபர்கள் இயக்க தாக்கத்தை உறிஞ்சி, நிலையான வழக்கமான சுழற்சி செயல்பாட்டிற்காக இயங்கும் இரைச்சலைக் குறைக்கிறது. விருப்பமான X160 அதிவேக விவரக்குறிப்பு அதிக அதிர்வெண் வேகமாக நகரும் வேலை நிலைமைகளுக்கு ஏற்ப அதிகபட்ச இயக்க வேகமான 1500mm/s ஐ ஆதரிக்கிறது.
• வசதியான காந்த சுவிட்ச் நிறுவல்: சிலிண்டர் உடலின் இருபுறமும் முன்பதிவு செய்யப்பட்ட ஸ்விட்ச் பள்ளங்கள் டி-எம்9 தொடர் காந்த சுவிட்சுகளுடன் இணக்கமாக உள்ளன, இது ஸ்ட்ரோக் பொசிஷனிங்கிற்கான நெகிழ்வான மற்றும் துல்லியமான நிகழ்நேர நிலைப் பின்னூட்டத்தை உணரும்.

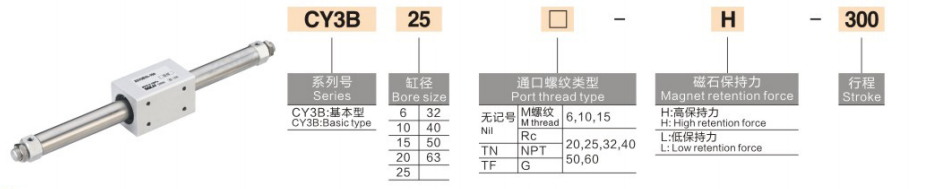

1.மாதிரி எடுத்துக்காட்டுகள்: CY3B20-500 | CY3B40-800-M9PL
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
CY3B / CY3R |
தொடர் குறியீடு: CY3B=அடிப்படை வகை; CY3R=நேரடி மவுண்ட் வகை (காந்த இணைப்பு கம்பியில்லா உருளை) |
|
6/10/15/20/25/32/40/50/63 |
மைய துளை அளவு (மிமீ) |
|
50~5000 |
ஸ்ட்ரோக் நீளம் (மிமீ): நிலையான 50~1000மிமீ; அதிகபட்சம் நீட்டிக்கப்பட்ட 5000மிமீ அல்ட்ரா-லாங் ஸ்ட்ரோக் |
|
-M9PL / M9 தொடர் |
பக்கவாதம் நிலையை கண்டறிவதற்கான விருப்ப காந்த சுவிட்ச் |
2.ஸ்டாண்டர்ட் ஆர்டர் குறிப்பு எடுத்துக்காட்டுகள்
• CY3B20-500: 20மிமீ துளை, 500மிமீ ஸ்ட்ரோக், காந்த சுவிட்ச் இல்லாத அடிப்படை வகை
• CY3B40-800-M9PL: 40mm போர், 800mm ஸ்ட்ரோக், காந்த நிலை சுவிட்ச் கொண்ட அடிப்படை வகை
1 அடிப்படை பொது விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: இரட்டை-செயல்படும் காந்த இணைப்பு அல்லாத தொடர்பு பரிமாற்றம்
• வேலை செய்யும் திரவம்: அழுத்தப்பட்ட காற்று (எண்ணெய் இல்லாத செயல்பாட்டு தரநிலை)
• சுற்றுப்புற வெப்பநிலை: 5~60℃ (உறைபனி சூழல் இல்லை)
• வேலை அழுத்த வரம்பு: 0.12~0.7MPa; ஆதார அழுத்தம்: 1.0MPa
• இயக்க வேகம்: 50~500மிமீ/வி (தரநிலை); அதிகபட்சம் 1500மிமீ/வி (விரும்பினால் X160 அதிவேக விவரக்குறிப்பு)
• தாங்கல் முறை: நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்
• காந்த ஹோல்டிங் ஃபோர்ஸ்: 19.6~2450N (துளை அளவு அதிகரிக்கும்)
2 முக்கிய செயல்திறன் அளவுரு விளக்கப்படம் (@0.5MPa)
|
துளை φ (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
பரிந்துரைக்கப்பட்ட சுமை (கிலோ) |
காந்த ஹோல்டிங் ஃபோர்ஸ் (N) |
துறைமுக அளவு |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
சுமை மற்றும் உந்துதல் மூலம் 1 துளை அளவு தேர்வு
• φ6~φ15 (மைக்ரோ லைட் டூட்டி): ≤2.5kg சுமைகளுக்கு ஏற்றது, எலக்ட்ரானிக் மற்றும் மருத்துவ உபகரணங்களில் மினி உதிரிபாகங்களை ஷார்ட் ஸ்ட்ரோக் துல்லியமாக மாற்றுவதற்கு அர்ப்பணிக்கப்பட்டுள்ளது.
• φ20~φ32 (பொது ஒளி கடமை): 4~10கிலோ லைட் லோடுடன் பொருந்துகிறது, வழக்கமான லாங்-ஸ்ட்ரோக் தள்ளுவதற்கும் இழுப்பதற்கும் (≤1000மிமீ) பொதுவான தானியங்கு உற்பத்தி வரிகளுக்கு ஏற்றது.
• φ40~φ63 (நடுத்தர கடமை): 16~40kg நடுத்தர சுமை காட்சிகளுக்குப் பொருந்தும், உணவு மற்றும் பேக்கேஜிங் தொழில்களில் அதிக நீளமான பக்கவாதம் கையாளுதல் மற்றும் உயர் அதிர்வெண் சுழற்சி இயக்கத்திற்கு ஏற்றது.
2 ஸ்ட்ரோக் & வழிகாட்டி அமைப்பு தேர்வு
• பக்கவாதம் வரம்பு: ஸ்டாண்டர்ட் ஸ்ட்ரோக் 50~1000மிமீ உள்ளடக்கியது; சிறப்பு நீண்ட தூர ஓட்டுநர் கோரிக்கைகளுக்கு 5000மிமீ வரை நீட்டிக்கப்பட்ட அல்ட்ரா-லாங் ஸ்ட்ரோக்.
• கட்டாய வெளிப்புற வழிகாட்டுதல் வடிவமைப்பு: CY3B அடிப்படை வகைக்கு உள்ளமைக்கப்பட்ட வழிகாட்டும் அமைப்பு இல்லை. வெளிப்புற நேரியல் ஸ்லைடு தண்டவாளங்கள் அல்லது வழிகாட்டி தண்டுகள் சுமையை ஆதரிக்கவும் மற்றும் விசித்திரமான விசை விலகலால் ஏற்படும் காந்த துண்டிப்பைத் தடுக்கவும் பொருத்தப்பட்டிருக்க வேண்டும்.
• நிலையான நிர்ணயம் முறை: இடைநிறுத்தப்பட்ட சிலிண்டர் உடல் மற்றும் பூஜ்ஜிய தொடர்பு உராய்வு கொண்ட விருப்பமான இரு முனை ஆதரவு அடைப்புக்குறிகளால் சரி செய்யப்பட்டது, நிலையான காந்த இணைப்பு செயல்பாட்டை உறுதி செய்கிறது.
3 சுற்றுச்சூழல் மற்றும் செயல்பாட்டு உள்ளமைவு தேர்வு
• தூய்மையான சூழலுக்கு முன்னுரிமை: பூஜ்ஜிய கசிவு மற்றும் மாசு இல்லாத வடிவமைப்பு உணவு, மருத்துவம் மற்றும் மின்னணு குறைக்கடத்தி தொழில்களில் கடுமையான தூசி இல்லாத மற்றும் மலட்டு வேலை நிலைமைகளுக்கு ஏற்றது.
• அதிவேக வேலை நிலை மேம்படுத்தல்: அதிவேக தாக்கத்தை நீக்குவதற்கும் நிலையான செயல்பாட்டை உறுதி செய்வதற்கும் வெளிப்புற ஹைட்ராலிக் பஃபர்களுடன் கூடிய விருப்பமான X160 அதிவேக விவரக்குறிப்பை (அதிகபட்சம் 1500mm/s) தேர்ந்தெடுக்கவும்.
• துல்லியமான நிலை கருத்து: இரண்டு-புள்ளி அல்லது பல-புள்ளி துல்லியமான ஸ்ட்ரோக் பொசிஷனிங் மற்றும் சிக்னல் பின்னூட்டத்தை உணர D-M9 தொடர் காந்த சுவிட்சுகளுடன் சித்தப்படுத்தவும்.
|
ஒப்பீட்டு பொருள் |
CY3B (அடிப்படை வகை) |
CY3R (நேரடி மவுண்ட் வகை) |
|
ஏற்றும் முறை |
இரண்டு முனை அடைப்புக்குறிகளால் சரி செய்யப்பட்டது, சிலிண்டர் உடல் இடைநிறுத்தப்பட்டது |
உபகரணங்கள் மேடையில் நேரடியாக கீழே மவுண்ட் |
|
நிறுவல் இடம் |
அடைப்புக்குறி இடம், சற்று பெரிய தொழில் தேவை |
அடைப்புக்குறி தேவையில்லை, 20% நிறுவல் இடத்தை சேமிக்கிறது |
|
பொருந்தக்கூடிய காட்சிகள் |
இடைநிறுத்தப்பட்ட நிறுவல், இரு முனை ஆதரவு நிலைப்படுத்தல் |
|
|
செலவு நிலை |
குறைந்த (ஒருங்கிணைந்த மவுண்டிங் மேற்பரப்பு இல்லை) |
நடுத்தர (ஒருங்கிணைந்த மவுண்டிங் பேஸ் உடன்) |
• சுத்தமான அறைப் பொருள் பரிமாற்றம்: பூஜ்ஜிய கசிவு மற்றும் தூசி இல்லாத காந்த இணைப்பு அமைப்பு, சுத்தமான சூழல்களை மாசுபடுத்தாமல் மின்னணு, குறைக்கடத்தி மற்றும் மருத்துவ தூசி இல்லாத பட்டறைகளில் நீண்ட தூர பொருட்களை கையாளுவதற்கு ஏற்றது.
• உணவு & பான பேக்கேஜிங் வரிகள்: துருப்பிடிக்காத துருப்பிடிக்காத எஃகு சிலிண்டர் பீப்பாய், எளிதில் சுத்தம் செய்யக்கூடிய மேற்பரப்புடன், சுகாதாரமான உற்பத்தித் தரங்களுக்கு ஏற்றது, உணவு பதப்படுத்தும் கருவிகளில் ஒளி மற்றும் நடுத்தர-கடமைப் பணியிடங்களின் நீண்ட-ஸ்ட்ரோக் இடப்பெயர்ச்சிக்கு ஏற்றது.
• உபகரண கதவு & கவர் டிரைவிங்: தடி நீட்டிப்பு வடிவமைப்பு வெளிப்புற இடத்தைச் சேமிக்காது, தானியங்கி உபகரணங்களின் பாதுகாப்பு கதவுகள் மற்றும் கவச அட்டைகளின் சிறிய நீண்ட ஸ்ட்ரோக் திறப்பதற்கும் மூடுவதற்கும் சரியாகப் பயன்படுத்தப்படுகிறது.
• லாங்-ஸ்ட்ரோக் துல்லிய நிலைப்படுத்தல் தளம்: 1~2மீ நீண்ட தூரம் துல்லியமான நிலைப்படுத்தல் மற்றும் அசெம்பிளி லைன்களை சுழற்சி முறையில் கடத்துவதற்கு ஏற்ற, நிலையான தொடர்ச்சியான நிலைப்படுத்தல் துல்லியத்தை அடைவதற்கு வெளிப்புற உயர்-துல்லிய வழிகாட்டி தண்டவாளங்களுடன் ஒத்துழைக்கிறது.
• டை-ராட் சிலிண்டர்களுக்கான இடத்தை சேமிக்கும் மாற்று: லாங்-ஸ்ட்ரோக் (>500மிமீ) காட்சிகளில் பாரம்பரிய டை-ராட் சிலிண்டர்களின் இட ஆக்கிரமிப்புச் சிக்கலைத் தீர்க்கிறது, கச்சிதமான உபகரண வடிவமைப்பிற்காக ஒட்டுமொத்த உபகரணங்களை நிறுவும் இடத்தை 50% குறைக்கிறது.
1. துளை அளவு உறுதிப்படுத்தல்: பாதுகாப்பு காரணி ≥2 உடன் சுமை எடையின் அடிப்படையில் தேவையான உந்துதலைக் கணக்கிடவும். பரிந்துரைக்கப்பட்ட விதிகள்: ≤2.5kg → φ15; 4~10கிலோ → φ32; 16~40கிலோ → φ63.
2. பக்கவாதம் விவரக்குறிப்பு உறுதிப்படுத்தல்: வழக்கமான கோரிக்கைகளுக்கு நிலையான 50~1000மிமீ ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும்; 5000மிமீ வரையிலான அதி-நீண்ட பக்கவாதத்திற்கான நீட்டிக்கப்பட்ட விவரக்குறிப்பைத் தேர்ந்தெடுக்கவும்.
3. செயல்பாட்டு கட்டமைப்பு பொருத்தம்தூய்மையான மாசு இல்லாத வேலை நிலைமைகளுக்கு முன்னுரிமை தேர்வு; வேகமான செயல்பாட்டிற்காக X160 அதிவேக விவரக்குறிப்பு + ஹைட்ராலிக் இடையகத்திற்கு மேம்படுத்தவும்; நிகழ்நேர நிலையைக் கண்டறிய D-M9 தொடர் காந்த சுவிட்சுகளைச் சேர்க்கவும்.
SOLH CY3 தொடர் காந்த இணைப்பு கம்பியில்லா சிலிண்டர் என்பது மேம்படுத்தப்பட்ட CY1 சுத்தமான தர எண்ணெய் இல்லாத இயக்கி ஆகும், இதில் பூஜ்ஜிய கசிவு, 5000mm அல்ட்ரா-லாங் ஸ்ட்ரோக், குறைந்த தொடக்க அழுத்தம் மற்றும் டூயல் மவுண்டிங் வகைகள், க்ளீன்-ஸ்ட்ரோக் லாங்-ஸ்ட்ரோக் டிரைவிங்கிற்கான உகந்த இட சேமிப்பு தீர்வாக செயல்படுகிறது.
