பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

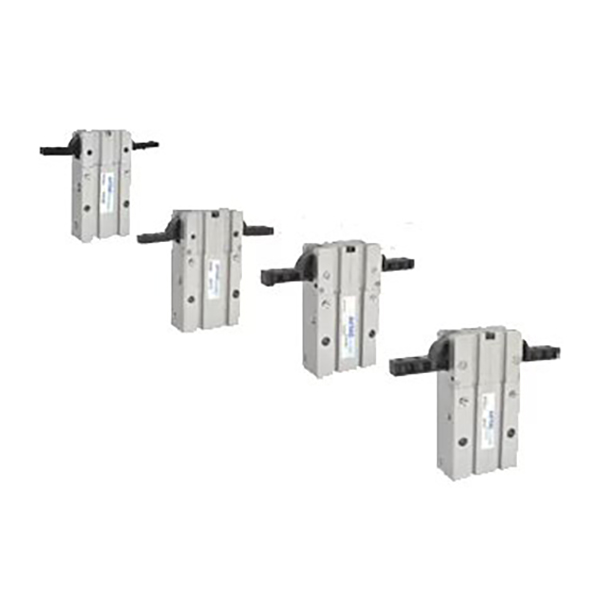

SOLH HFR தொடர் பிவோட்-இணைப்பு இயக்கப்படும் 180° அகல-திறப்பு 2-தாடை நியூமேடிக் கிரிப்பர். முக்கிய பலம்: அதிகபட்ச அனுமதிக்கான முழு 180° தாடை திறப்பு, சிறந்த இயந்திர தவிர்க்கும் திறன், மூன்று உலகளாவிய மவுண்டிங் மேற்பரப்புகள், ஒருங்கிணைந்த தூசி-ஆதார அமைப்பு மற்றும் முன் நிறுவப்பட்ட நிரந்தர காந்தம். இது லைட்-லோட் ஸ்டேஷன்களுக்கான பிரதான ஆக்சுவேட்டர் தேர்வாகும், இது பிக்-அண்ட்-பிளேஸ் குறுக்கீடு மற்றும் பரந்த அளவிலான பணிப்பகுதியை பிடிப்பதை அகற்ற பெரிய ஸ்விங் கிளியரன்ஸ் தேவைப்படுகிறது.
-- இயக்கக் கோட்பாடு: பிஸ்டன் பிவோட் இணைப்பு அசெம்பிளியை இரண்டு தாடைகளை சுழலும் இயக்கத்திற்குத் தள்ளுகிறது. ஒற்றை தாடை ஸ்விங் கோணம் 90° அடையும், தவிர்க்கும் இடத்தை அதிகரிக்க, தாடைகள் முழுமையாக திறக்கப்படும் போது நேர்கோட்டில் இருக்கும்.
-- செயல் பண்பு: தரமாக இரட்டை நடிப்பு; கிளாம்பிங்கிற்கான காற்று வழங்கல், திறப்பதற்கு தலைகீழ் காற்று. அதிகபட்ச திறந்த கோணம் 180°±2°, நிலையாக நிலைநிறுத்துவதற்கு ஓவர்க்ளோஸ் கோணம் -2°~-5°.
-- தூசி மற்றும் உடைகள் பாதுகாப்பு: தூசி நிறைந்த சூழல்களுக்கு தாடை பகுதியில் உகந்த தூசி-தடுப்பு அமைப்பு. உலோக பிரிப்பான் தகடுகள் உராய்வு மேற்பரப்புகளை தனிமைப்படுத்தி, சிராய்ப்பைக் குறைக்கவும், சேவை ஆயுளை நீட்டிக்கவும்.
-- நெகிழ்வான மவுண்டிங்: மூன்று மவுண்டிங் முகங்கள் (பக்க / கீழ் / பின்புறம்). கீழ் தளத்தில் முள் துளைகளைக் கண்டறிவது அசெம்பிளி துல்லியத்தையும், மீண்டும் பொருத்துதல் நிலைத்தன்மையையும் மேம்படுத்துகிறது.
-- சென்சார் இணக்கத்தன்மை: அனைத்து விவரக்குறிப்புகளுக்கும் நிரந்தர காந்தம் பொருத்தப்பட்டுள்ளது. பக்க சுவர்களில் உள்ள வட்ட சென்சார் பள்ளங்கள் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் CMSH/DMSH(S) காந்த சுவிட்சுகளை நேரடியாக நிறுவுவதை ஆதரிக்கின்றன.

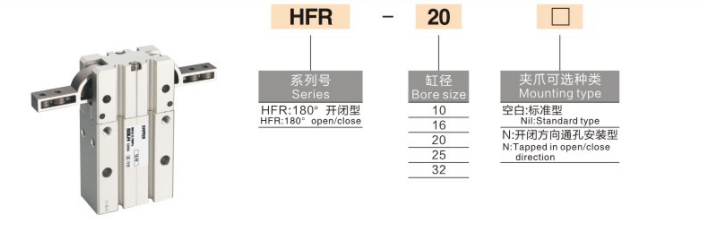

1. மாதிரி எடுத்துக்காட்டு:HFR20N+2CMSH
|
பிரிவு |
குறியீடு |
வரையறை |
| HFR |
தொடர் குறியீடு |
180° பிவோட் அகலத் திறப்பு நியூமேடிக் கிரிப்பர் |
|
20 |
துளை அளவு (மிமீ) |
10 / 16 / 20 / 25 / 32 |
|
N |
மவுண்டிங் விருப்பம் |
வெற்று = நிலையான தட்டப்பட்ட துளை N = துளை வழியாக ஏற்றுதல் |
| +2CMSH |
காந்த சுவிட்ச் |
விருப்பமானது, இரண்டு CMSH நிலை சுவிட்சுகள் பொருத்தப்பட்டிருக்கும் |
2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
-- HFR16: போர் 16, காந்த சுவிட்ச் இல்லாமல் இரட்டை நடிப்பு அடிப்படை மாதிரி
-- HFR25N: போர் 25, த்ரூ-ஹோல் மவுண்டிங் பதிப்பு
-- HFR32+2CMSH: போர் 32, இரண்டு CMSH காந்த சுவிட்சுகளுடன் பொருத்தப்பட்டுள்ளது
|
அளவுரு உருப்படி |
HFR10 |
HFR16 |
HFR20 |
HFR25 |
HFR32 |
| துளை (மிமீ) |
10 |
16 |
20 |
25 |
32 |
| கிளாம்பிங் முறுக்கு (N・m @0.5MPa) |
0.16 |
0.45 |
0.85 |
1.8 |
5.0 |
| முழுமையாக திறந்த கோணம் |
180± 2° |
|
|
|
|
| ஓவர்க்ளோஸ் ஆங்கிள் |
-2 ~ -5° |
|
|
|
|
| இயக்க அழுத்தம் (MPa) |
0.2~0.7 (பரிந்துரைக்கப்பட்டது:0.4~0.5) |
|
|
|
|
| சுற்றுப்புற வெப்பநிலை |
-20 ~ +70℃ |
|
|
|
|
| அதிகபட்ச இயக்க அதிர்வெண் (cpm) |
120 |
120 |
120 |
100 |
100 |
| நிகர எடை (கிராம்) |
120 |
220 |
380 |
600 |
980 |
| ஏர் போர்ட் நூல் |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
1. முழுமையான இயந்திரத் தவிர்ப்பிற்காக 180° அல்ட்ரா-வைட் திறப்பு
-- தாடைகள் முழு ஸ்ட்ரோக்கில் நேர்கோட்டில் சீரமைக்கப்படுகின்றன, பணிப்பகுதி குறுக்கீடு சிக்கல்களைத் தீர்க்க அதிகபட்ச அனுமதியை வழங்குகிறது, ஆழமான குழி மற்றும் குறுகிய திறப்பு கூறுகளை எடுப்பதற்கு ஏற்றது.
2. இலகுரக திறமையான பிவோட் இணைப்பு அமைப்பு
-- எளிமைப்படுத்தப்பட்ட இணைப்பு வடிவமைப்பு உடல் எடையை 15% குறைக்கிறது மற்றும் சமமான இணை கிரிப்பர்கள், அதிக அதிர்வெண் ஒளி-சுமை சுழற்சிகளுக்கு ஏற்ற வேகமான பதில்.
3. கடுமையான பட்டறை நிலைமைகளுக்கு தூசி-எதிர்ப்பு மற்றும் அணிய-எதிர்ப்பு
-- சிறப்பு தாடை சீல் குப்பைகள் நுழைவதை தடுக்கிறது; உராய்வு எதிர்ப்பு உலோக பிரிப்பான்கள் சுழற்சி ஆயுளை ≥5 மில்லியன் முறை உறுதி செய்கின்றன.
4. மூன்று பக்க மவுண்டிங் பிளஸ் லோகேட்டிங் பின்ஸ் எளிதாக கமிஷனிங்
-- மல்டி-ஓரியண்டேஷன் மவுண்டிங் ஹோல்ஸ் மற்றும் கீழே உள்ள லோகேட்டிங் பின்ஸ் ஆகியவை சிக்கலான கருவி தளவமைப்பிற்கு வேகமாக மையப்படுத்துதல் மற்றும் சீரான ரிபீட் பொசிஷனிங்கை செயல்படுத்துகின்றன.
5. உள்ளமைக்கப்பட்ட காந்தம், சென்சார் நிறுவலுக்குத் தயாராக உள்ளது
-- நிலையான ஒருங்கிணைந்த நிரந்தர காந்தம் மற்றும் அர்ப்பணிக்கப்பட்ட ஸ்லைடு பள்ளங்கள் கூடுதல் மவுண்டிங் ஃபிக்சர்களை நீக்கி, கூறு செலவு மற்றும் அசெம்பிளி நேரத்தை மிச்சப்படுத்துகிறது.
1. மவுண்டிங் விருப்பங்கள்
-- சைட் மவுண்டிங்: அசெம்பிளி லைன்களில் வைட்-சைஸ் ஒர்க்பீஸ் பரிமாற்றத்திற்கான கிடைமட்ட வைட்-ஓப்பனிங் கிரிப்பிங்
-- கீழே மவுண்டிங்: செங்குத்து தூக்குதல் மற்றும் ஆழமான குழி அச்சு மற்றும் கொள்கலன் எடுப்பதற்கான தவிர்க்கும் இயக்கம்
-- பின்புற மவுண்டிங்: மெக்கானிக்கல் குறுக்கீடுகளுக்கு வாய்ப்புள்ள வரையறுக்கப்பட்ட நிலையங்களுக்கு பக்கவாட்டு அனுமதி பிடிப்பு
2. வழக்கமான பயன்பாட்டுக் காட்சிகள்
-- 3C & எலெக்ட்ரானிக்ஸ்: பிடிமான மொபைல் நடுத்தர பிரேம்கள், பேட்டரி பெட்டிகள் மற்றும் பெரிய பிளாஸ்டிக் வீடுகள்
-- வாகன கூறுகள்: விளக்கு ஓடுகள், உட்புற பேனல்கள் மற்றும் பெரிய ரப்பர் பாகங்கள் பரிமாற்றம்
-- பேக்கேஜிங் & லாஜிஸ்டிக்ஸ்: பெரிய அட்டைப்பெட்டிகள், தட்டுகள் மற்றும் பையில் அடைக்கப்பட்ட பொருட்களை எடுப்பதைத் தவிர்த்தல்
-- பொது ஆட்டோமேஷன்: ஏற்றுதல்/இறக்குதல், விற்றுமுதல் மற்றும் 180° அனுமதி தேவைப்படும் அசெம்பிளி நிலையங்கள்
1. ஒர்க்பீஸ் நிறை மற்றும் பிடிப்பு முறுக்கு அடிப்படையில் துளை தேர்வு
-- 10 ≤0.5kg；16 =0.5~1kg;20 =1~2kg；25 =2~3kg；32 =3~5kg. முன்பதிவு ≥30% பாதுகாப்பு விளிம்பு.
2. ஸ்விங் ஸ்ட்ரோக் உறுதிப்படுத்தல்
-- முழு 180° அனுமதி தவிர்ப்பு தேவைப்பட்டால் HFRஐத் தேர்வு செய்யவும்; கடுமையான குறுக்கீடு இல்லாமல் வைட்-ஆங்கிள் கிளாம்பிங் மட்டும் இருந்தால் MHW2ஐத் தேர்ந்தெடுக்கவும்.
3. கட்டமைப்பு பொருத்தம்
-- PLC இன்டர்லாக் கட்டுப்பாடு: முழுமையாக திறந்த மற்றும் மூடிய நிலையை கண்காணிக்க இரண்டு CMSH சுவிட்சுகளை நிறுவவும்.
-- மவுண்டிங் தேவை: கீழ் நிலைப்படுத்தலுக்கான லோகேட்டிங் பின்களுடன் கூடிய நிலையான பதிப்பு; துளை மூலம் நிறுவலுக்கு பின்னொட்டு N ஐத் தேர்ந்தெடுக்கவும்.
SOLH HFR pivot-type 180° அகல திறப்பு நியூமேடிக் கிரிப்பர் முழு 180° தாடை அனுமதி, மூன்று பக்க மவுண்டிங், தூசி-தடுப்பு கட்டுமானம் மற்றும் உள்ளமைக்கப்பட்ட காந்தத்துடன் இணைப்பு ஸ்விங் பொறிமுறையை ஏற்றுக்கொள்கிறது; தானியங்கு பிக்-அண்ட்-பிளேஸிற்கான விருப்பமான லைட்-லோட் ஆக்சுவேட்டர், 3C இல் பெரிய இயந்திரத் தவிர்ப்பு இடம் தேவைப்படும் விற்றுமுதல் நிலையங்கள், வாகன மற்றும் பேக்கேஜிங் உபகரணங்கள்.
